Arroseur enterré à secteur réglable : un appareil, tous les angles du jardin
Un arroseur enterré à secteur réglable couvre de 1 à 360 degrés, et ce réglage se fait à la main sur la tête, après la pose, sans démonter quoi que ce soit. Le choisir, c'est décider trois choses : le secteur de chaque coin de jardin, le rayon que votre réseau peut réellement alimenter, et le raccord qui vissera le corps sur la ligne. Les trois se jugent sur place, le jour de l'installation.
En bref
- Le secteur se règle de 1 à 360 degrés en tournant la buse, cran par cran, même après l'installation.
- Le rayon annoncé, 3 à 5 m, suppose une pression de 2 à 4 bars effectivement disponible à la buse.
- Le corps porte un filetage femelle de 1/2 pouce, et le raccord mâle n'est pas dans le colis.
- Refermé en quart de cercle, le même jet arrose quatre fois plus vite : les durées se règlent par zone.
Un secteur qui se règle après la pose

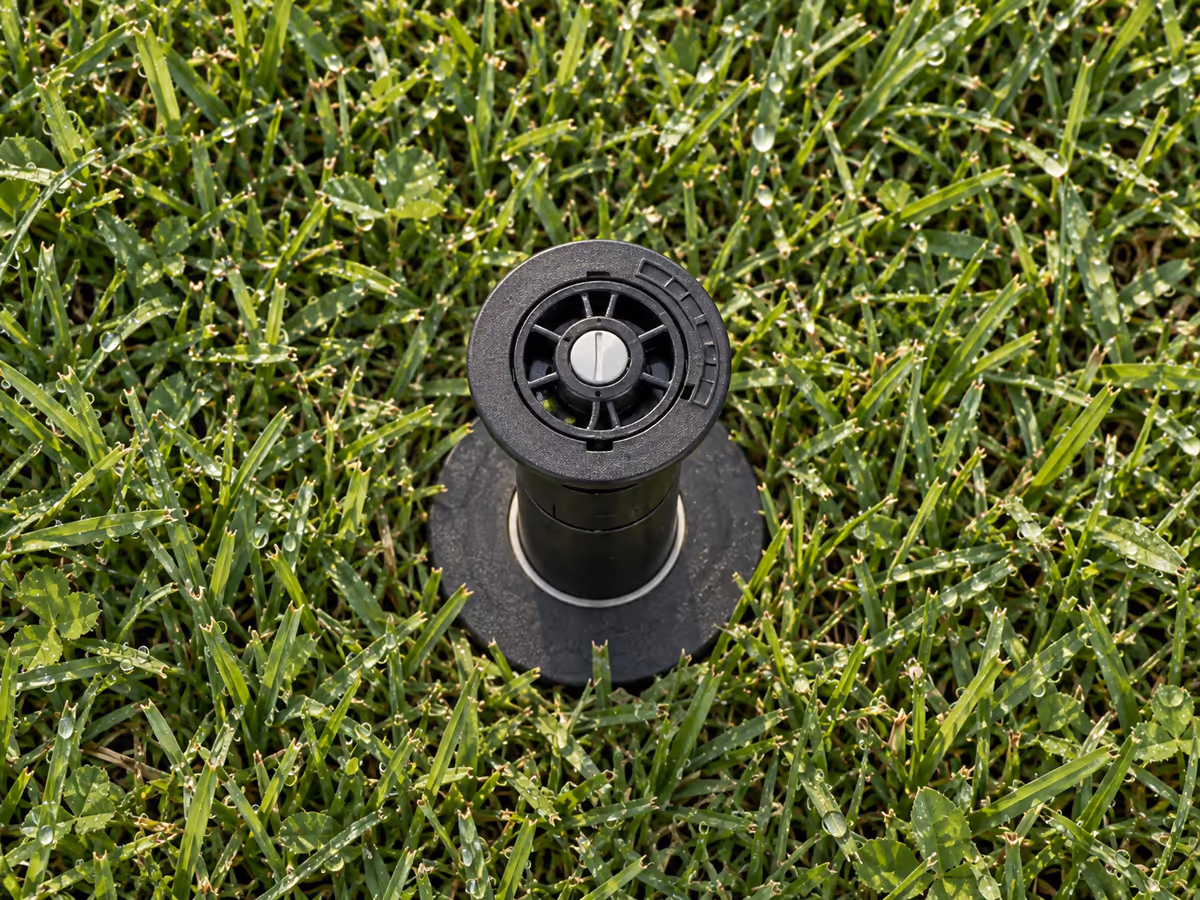

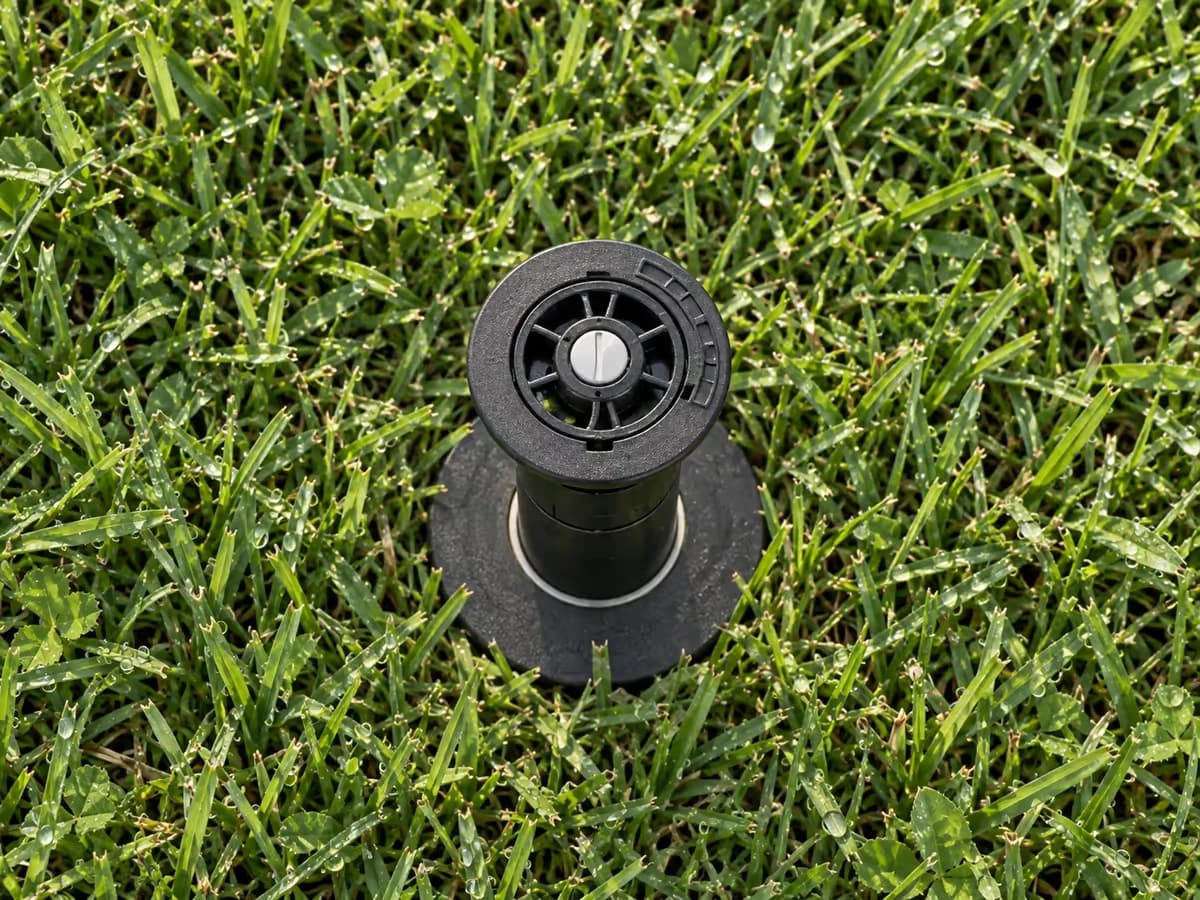

Sur un arroseur escamotable classique, l'angle se fixe à la commande : le disque de buse choisi au moment de l'achat dessine un quart, un demi ou un cercle complet, pour toujours. Le modèle à secteur réglable prend le problème à l'envers, et c'est tout son intérêt. Une seule référence couvre les trois découpes, et le réglage se fait sur la tête, à la main, une fois le corps en place.
Concrètement, vous vissez le même appareil le long d'une façade et au milieu d'une pelouse. Puis vous refermez la buse côté mur, et vous l'ouvrez en cercle complet dans la prairie. Le réglage tient sous la pression : l'eau ne déplace pas la limite, vous la retrouvez à chaque mise en eau. Elle ne bouge que si vous tournez la buse vous-même, ou au remontage du printemps.
Ce réglage tardif change la manière d'acheter. Avec un lot d'arroseurs à angle fixe, il faut compter ses angles avant de payer : deux 360, un 180, un 90. Avec le secteur réglable, vous prenez un corps par point d'eau et vous décidez sur place, en regardant où tombe le jet. C'est le bon choix quand le plan du jardin n'est pas figé, ou quand une zone borde à la fois un mur et une allée, ce qu'aucune découpe fixe ne couvre proprement.
Quel secteur pour quel coin de jardin

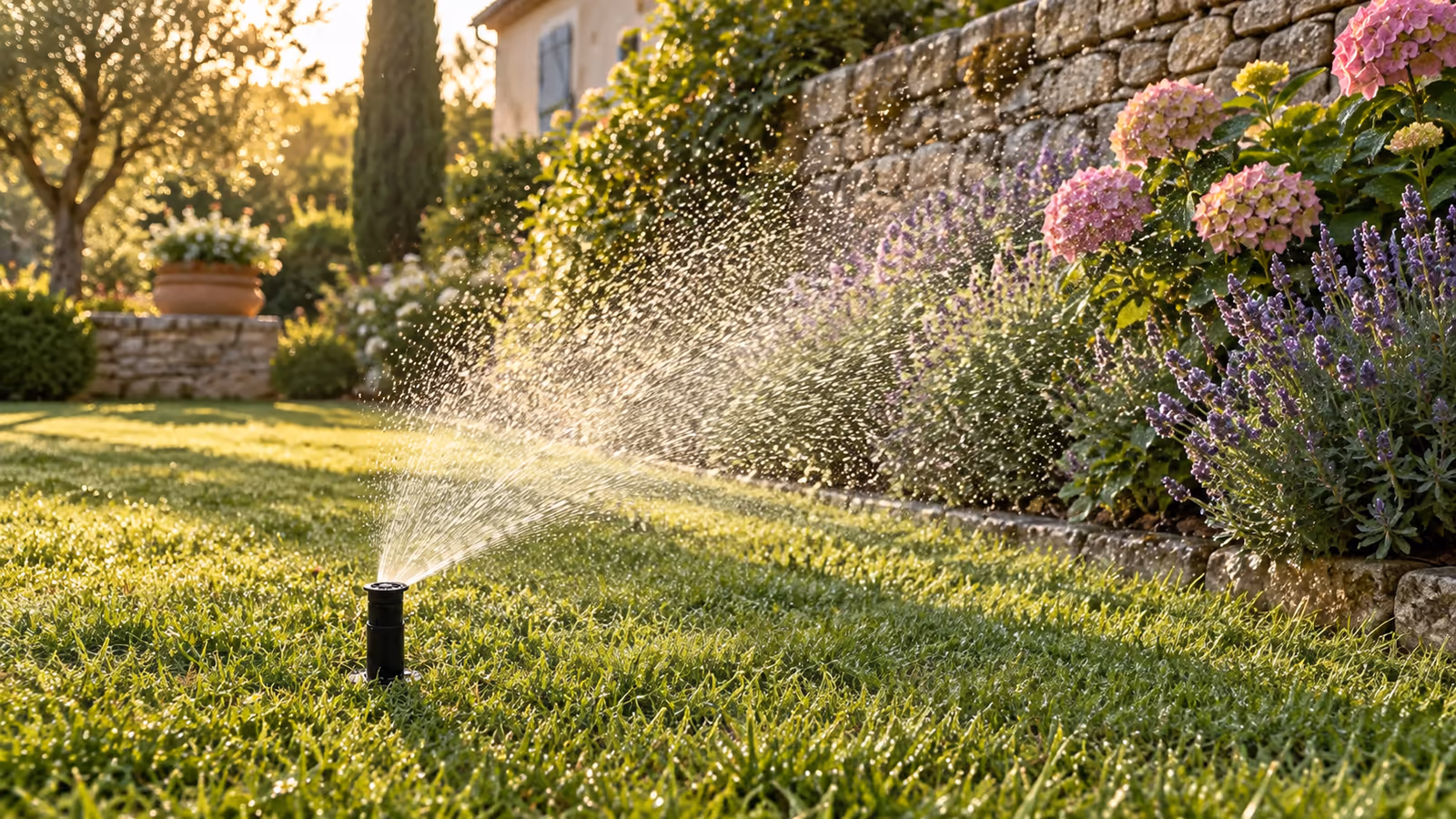

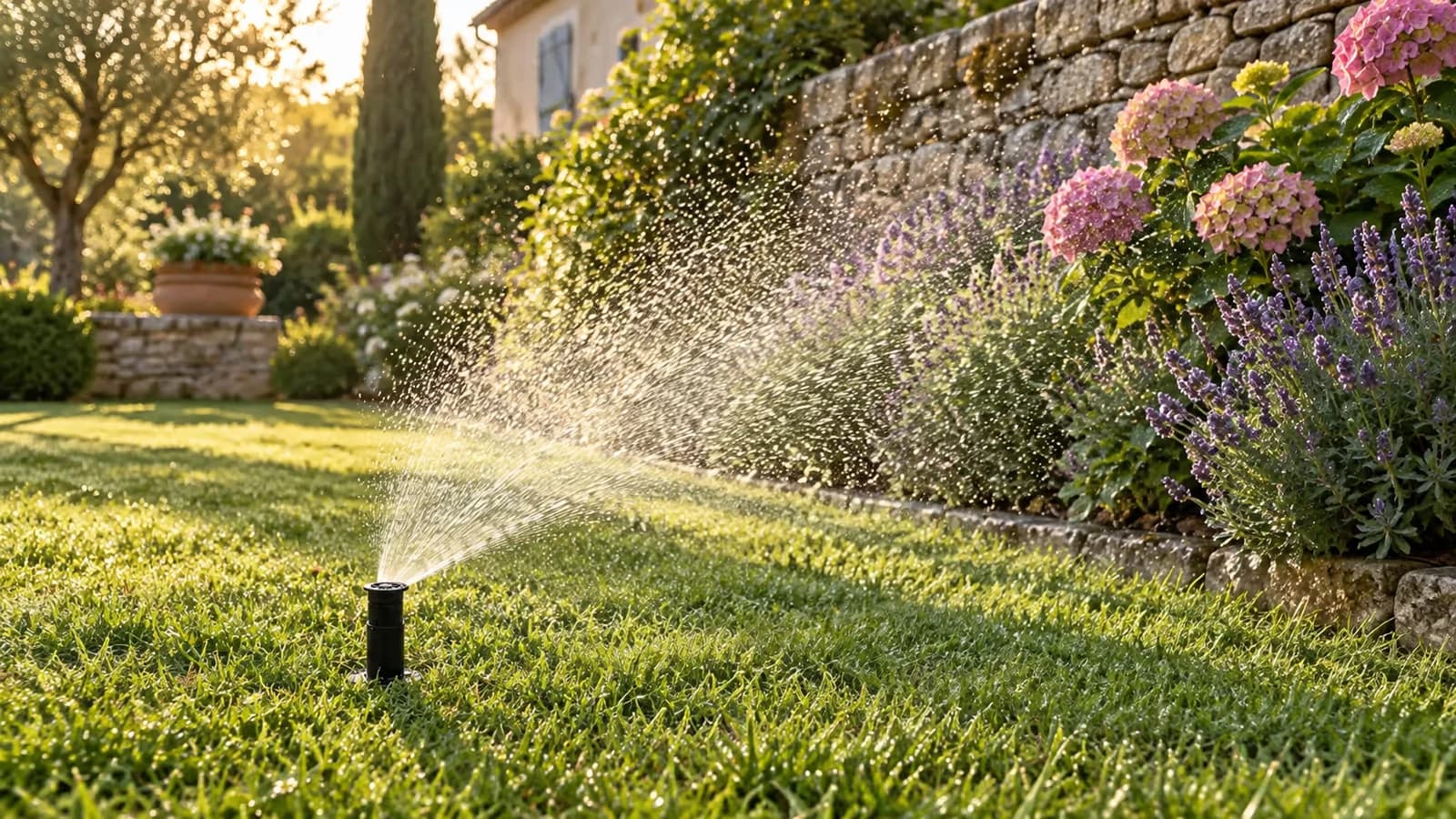

La règle part de la forme de la zone, pas de vos préférences. Un angle de pelouse coincé entre deux murs appelle un quart de cercle, 90 degrés. Une bande le long d'une façade ou d'une haie se traite en demi-cercle, 180 degrés, la limite plaquée contre le mur. Une zone au milieu du jardin s'arrose en cercle complet. Bien réglé, le jet arrose l'herbe et s'arrête avant la terrasse : le secteur réglable existe exactement pour cette limite.
Il reste une conséquence que peu de guides mentionnent, et elle se voit au bout de quelques semaines. Le débit de l'appareil, jusqu'à 1 200 litres par heure sur ce modèle, ne change pas quand vous refermez le secteur. La même eau tombe donc sur une surface plus petite, et l'arrosage va plus vite. Le calcul se fait au dos d'une enveloppe. Sur un cercle complet de 5 m de rayon, soit environ 78 m², le débit maximal correspond à près de 15 mm d'eau par heure. Refermé en quart de cercle, sur à peine 20 m², le même débit dépose environ 60 mm par heure, quatre fois plus.
Cette vitesse, le manuel d'irrigation de la FAO la nomme taux d'application, en millimètres par heure. Elle pose une condition : rester inférieure à la vitesse d'infiltration de votre sol, sinon l'eau ruisselle au lieu de pénétrer. Un quart de cercle qui tourne aussi longtemps qu'un cercle complet finit par faire glisser l'eau sur la surface. Deux parades simples : regrouper sur une même ligne les têtes de secteur semblable, ou couper la durée des zones étroites, ce qu'un programmeur à zones séparées fait très bien.
Trois à cinq mètres, à éprouver avant de creuser
La fiche de cet arroseur enterré annonce 3 à 5 m de portée pour 2 à 4 bars de pression de service. La fourchette est honnête, mais elle décrit un appareil bien alimenté, pas forcément le vôtre. La FAO range d'ailleurs la pression trop basse au premier rang des défaillances d'aspersion. Privé de sa pression nominale, le jet ne se fragmente plus : l'eau se concentre vers le bord du cercle, le cœur restant presque sec.
Sur un réseau de jardin, la cause se voit vite. Chaque tête ouverte sur une ligne prend sa part du débit : ouvrez la deuxième, la première voit son cercle rétrécir. Un long tuyau fin déroulé depuis le robinet ampute la portée de la même façon. Attendez-vous au bas de la fourchette si votre ligne alimente déjà plusieurs points d'eau.
L'écart entre deux corps suit une règle tout aussi chiffrée. Pour la bonne uniformité d'un réseau d'aspersion, les cercles mouillés de deux têtes voisines doivent se chevaucher sur au moins 65 % de leur diamètre. Ce chiffre fixe la distance maximale entre deux corps. Mieux vaut deux têtes rapprochées qu'une portée étirée : les bords secs viennent presque toujours d'un écart trop grand, jamais d'un rayon trop court.
Le vent complète le tableau. Des mesures sur installations d'aspersion publiées dans Agricultural Water Management montrent que les pertes par dérive et évaporation montent avec la vitesse du vent et descendent la nuit. Un cycle programmé à l'aube travaille dans les meilleures conditions.

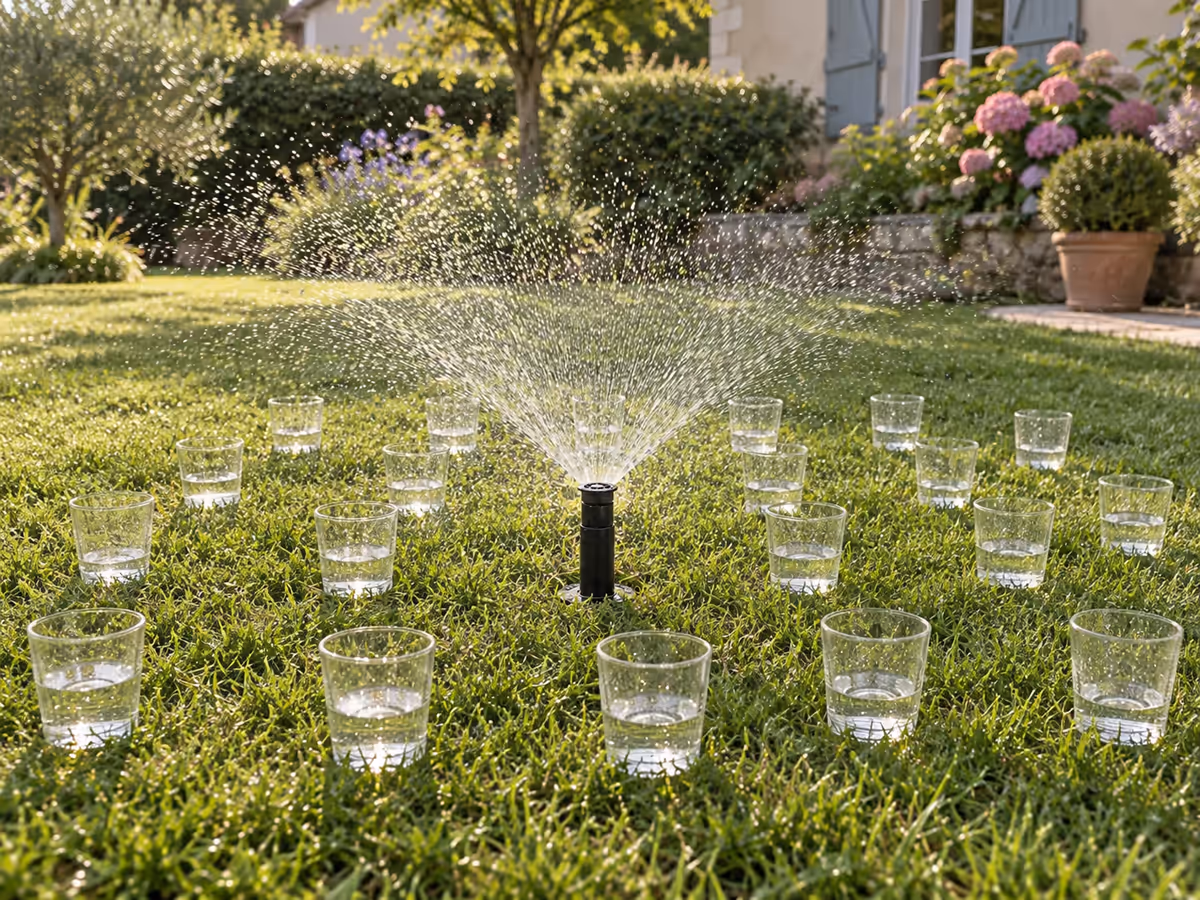

Reste à savoir ce que dépose réellement votre réseau. L'audit aux gobelets décrit par l'université du Nouveau-Mexique tient en une grille d'au moins 24 récipients identiques posés sur la zone, un arrosage au débit habituel, et le relevé des volumes. En rapportant la moyenne du quart le plus sec à la moyenne générale, vous obtenez l'uniformité de la zone, et la carte de vos bords à rattraper.
Le colis s'arrête au filetage
C'est le point que la plupart des fiches commerciales taisent, et il bloque des poses un dimanche après-midi. L'appareil arrive seul. Son corps se termine par un filetage femelle de 1/2 pouce, environ 20,5 mm de diamètre extérieur. Tout le reste est à vous : le raccord, le té ou le piquage mâle qui se visse dedans. Lequel dépend de votre ligne, et il n'est pas dans la boîte.
Vérifiez cette pièce avant de commander, pas le jour de la pose. Côté ligne, un raccord en laiton traverse les saisons sans se déformer, là où le plastique qui a pris deux gelées fend au premier serrage. C'est le seul endroit du montage où la matière mérite ce détour.
La hauteur du corps, entre 100 et 150 mm selon la variante, commande la profondeur du logement. Tête rentrée, rien ne doit dépasser de la surface : un corps trop haut bute sous la tondeuse, un logement trop creux avale l'herbe haute et la tête remonte mal.
Poser sans retourner la pelouse

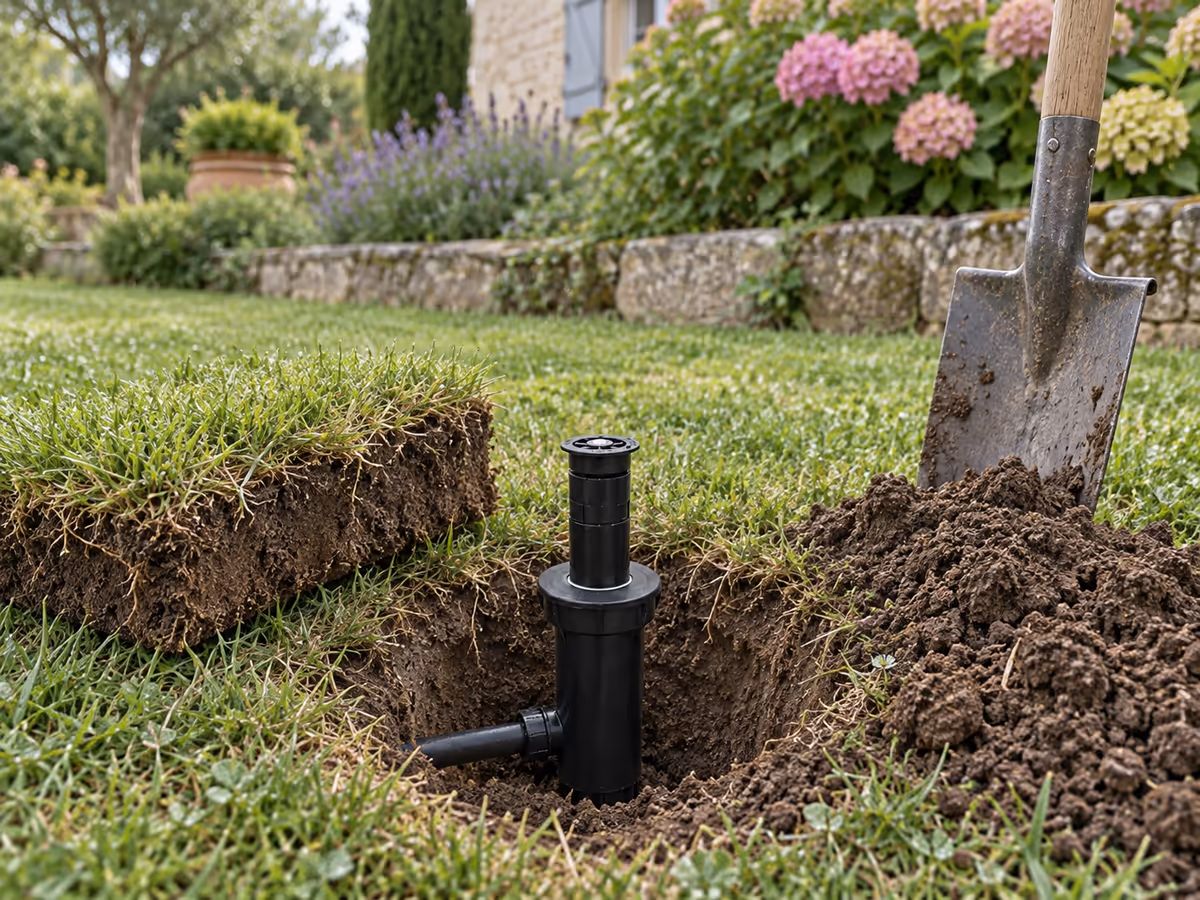

L'installation ne demande pas de travaux. Découpez une motte de gazon au carré, à la bêche, autour du point choisi, et soulevez-la d'un bloc, racines intactes. Posez-la à l'ombre pendant l'opération. Creusez ensuite le logement à la profondeur donnée par la hauteur du corps.
Vissage à la main sur le raccord de la ligne, sans forcer sur la matière. Réglez le secteur avant de refermer : le sol est encore ouvert, une correction de buse y prend trente secondes. Rebouchez avec la terre fine du fond, replacez la motte, tassez du plat du pied. Une dernière mise en eau montre où tombe le jet, et si la limite léchait encore l'allée, la buse se reprend sans rouvrir le sol.
Le gel, seul risque sérieux de l'année
L'usure menace peu ces corps, le gel oui. Une rupture de bouchon de conduite d'aspersion, documentée dans Engineering Failure Analysis, part d'une eau restée dans la pièce et gelée sur place. Le remède tient en trois gestes : dévisser l'arroseur avant les premières nuits froides, le rincer à l'eau claire et le laisser sécher, puis le ranger à plat à l'abri. Au printemps, un coup d'œil au filetage pour chasser les grains de terre, et le remontage rend son secteur.
Un secteur réglable se choisit une fois et s'ajuste à chaque saison, au gré des massifs qui s'élargissent et des allées qu'on refait. C'est l'appareil des jardins qui bougent encore.
Sources
- Brouwer C., Prins K., Kay M. et Heibloem M., 1988. Irrigation Water Management: Irrigation Methods, chapitre 5, Sprinkler Irrigation. FAO Training Manual no. 5, Rome.
- Playán E., Salvador R., Faci J. M., Zapata N., Martínez-Cob A. et Sánchez I., 2005. Day and night wind drift and evaporation losses in sprinkler solid-sets and moving laterals. Agricultural Water Management, 76(3), 139-159.
- Kent C. et Leinauer B., 2013. How to Perform a Catch Can Irrigation Audit on a Home Lawn Sprinkler System, Guide H-510. New Mexico State University, Cooperative Extension Service.
- Nguyen T. S., Yoon K. B., Choi J. H. et Song J. S., 2016. Failure of malleable cast iron sprinkler pipe end cap due to freezing of water within. Engineering Failure Analysis, vol. 70.
