Raccord tuyau arrosage : filetage, diamètre et montage

Raccords d’arrosage : l’essentiel avant de commander

Comment choisir un raccord tuyau arrosage ?

• Diamètre intérieur du tuyau

  13, 15 ou 19 mm le plus souvent, 25 mm plus rarement. Micro-tuyaux de goutte-à-goutte : raccords cannelés de 8 à 12 mm.

• Filetage

  1/2 pouce (15x21, environ 21 mm de diamètre extérieur), 3/4 pouce (20x27, environ 26,4 mm), 1 pouce (26x34, environ 33,2 mm). Un filetage M est métrique.

• Mâle ou femelle

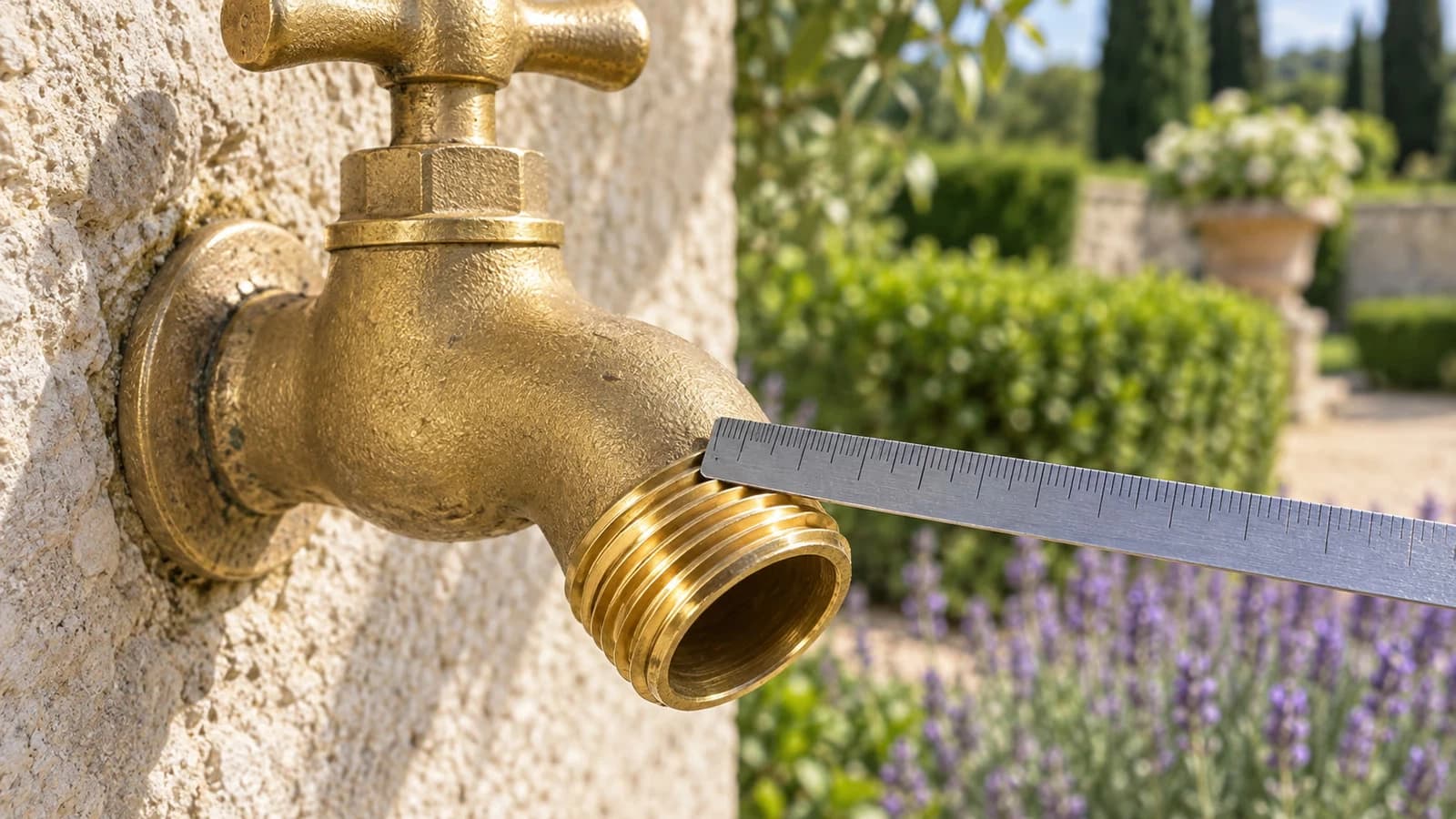

  Un filetage mâle se visse dans un raccord femelle : mesurez le sommet des filets d’un mâle ; sur un femelle, présentez un mâle de taille connue.

• Étanchéité

  Joint plat sur un filetage cylindrique, ruban PTFE uniquement sur un filetage sans joint. Jamais les deux ensemble.

• Matière

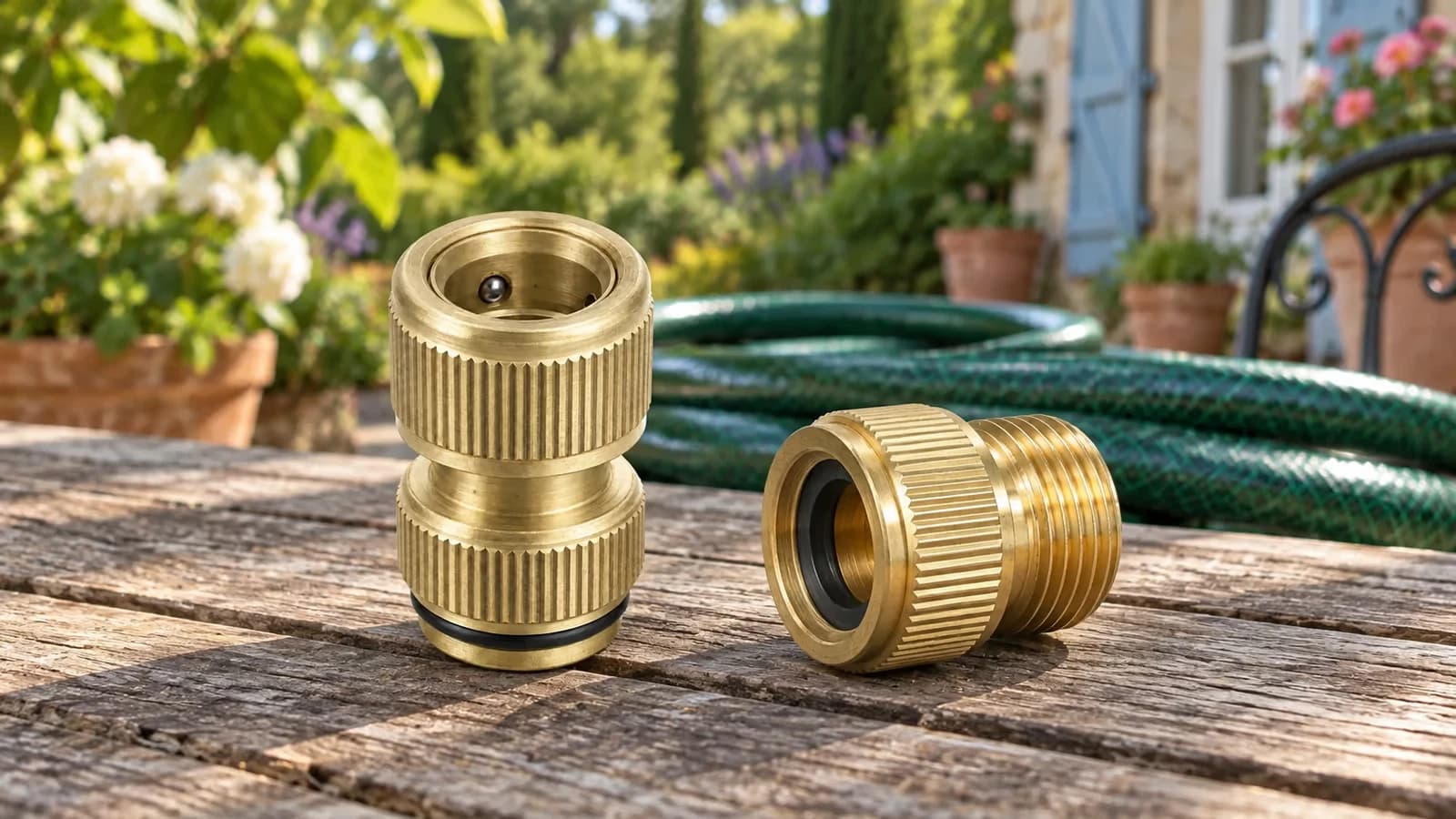

  Laiton pour les pièces qui durent, vissées ou rapides ; plastique ou bi-matière pour les raccords bon marché souvent renouvelés.

• Système rapide

  Standard ou grand débit : les deux ne s’emboîtent pas entre eux. Un raccord à arrêt d’eau coupe le débit quand vous débranchez.

• Nombre de sorties

  Une entrée et une sortie pour un raccord fileté, un rapide ou une jonction. De deux à quatre sorties, chacune avec son robinet de commande, pour un répartiteur qui alimente autant de tuyaux depuis un seul point d’eau. Une dérivation en T ajoute une sortie en milieu de ligne, sans robinet de commande. Deux pièces ne desservent rien : le coude oriente la ligne, le bouchon ferme une sortie libre.

Le raccord se choisit sur deux cotes : le tuyau se mesure à l’intérieur, le robinet se lit à son filetage. Vérifiez les deux avant de commander.

Nos raccords laiton pour tuyau et robinet

Quel raccord selon votre montage ?

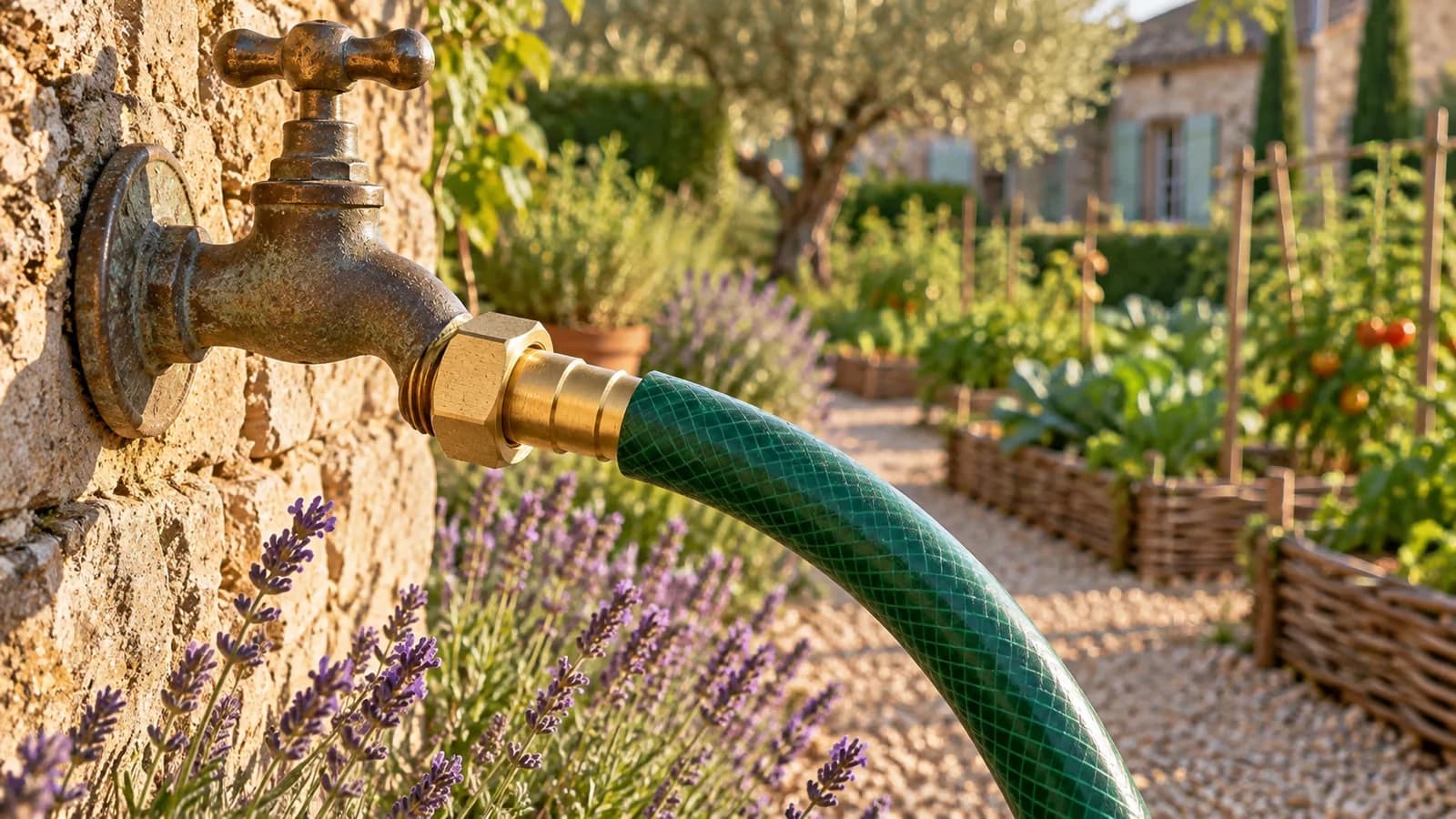

• Robinet de façade vers tuyau

  Un raccord femelle au filetage du robinet, 1/2 ou 3/4 pouce, puis un raccord rapide au diamètre intérieur du tuyau, avec son joint en place.

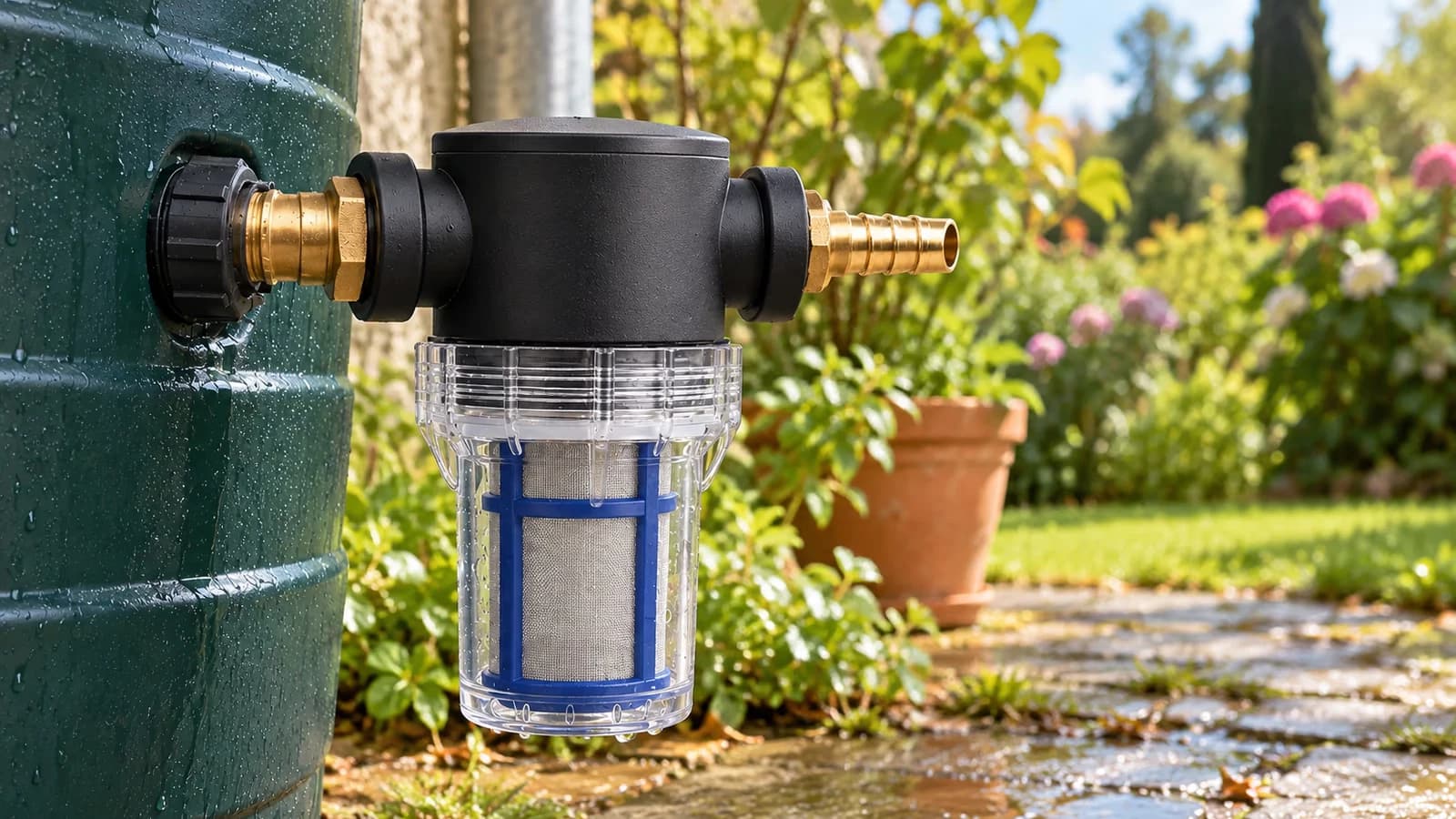

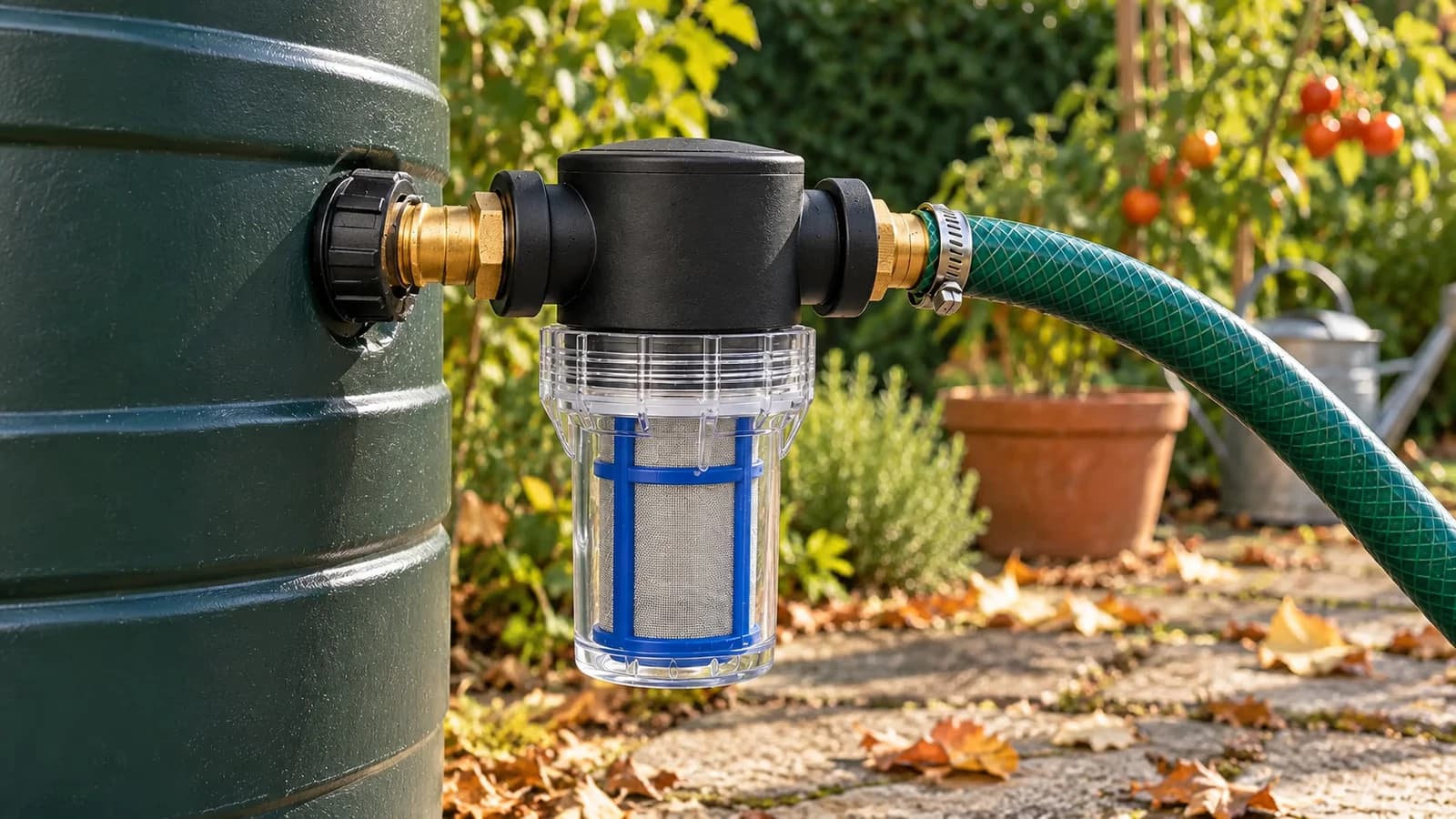

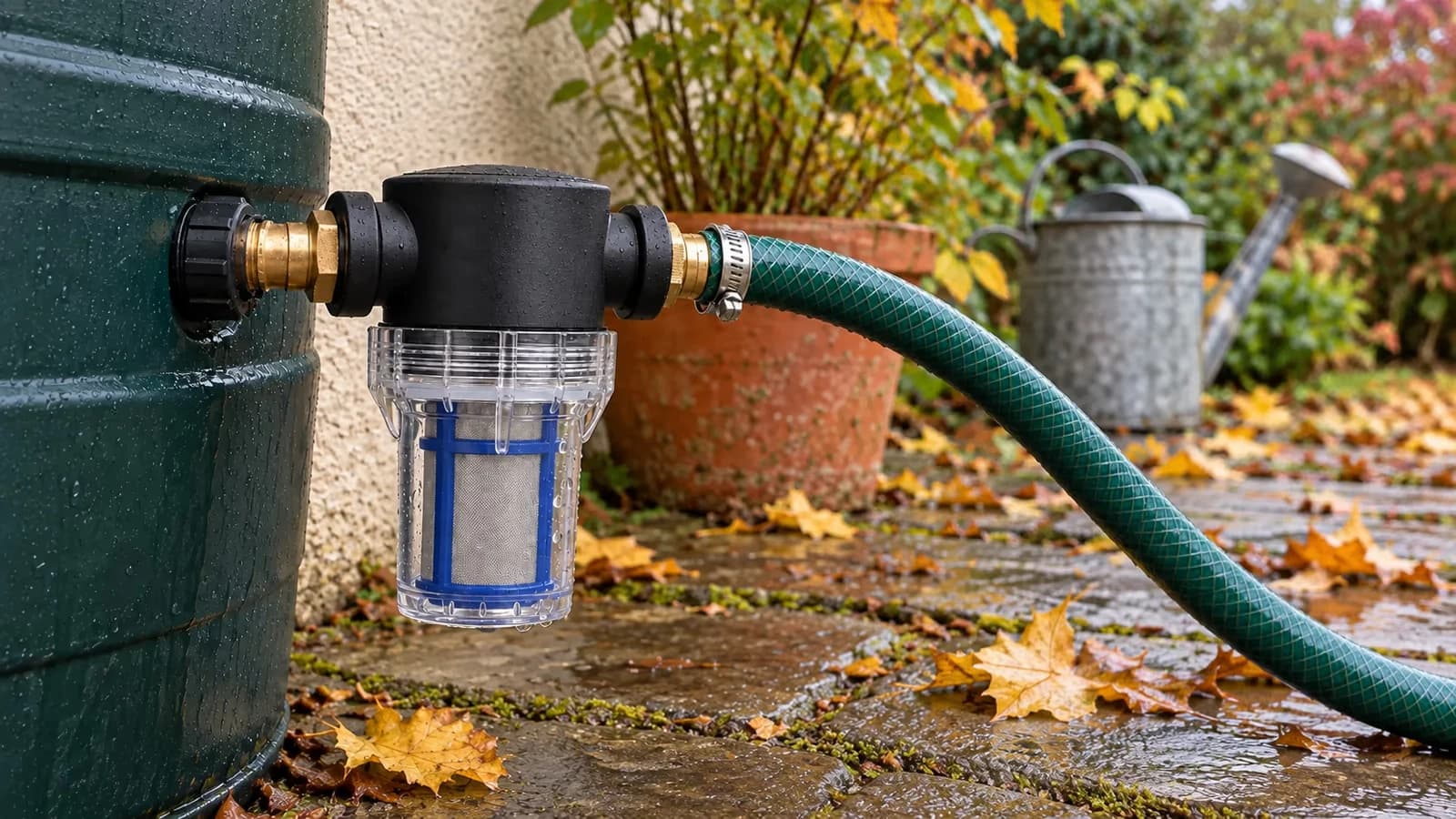

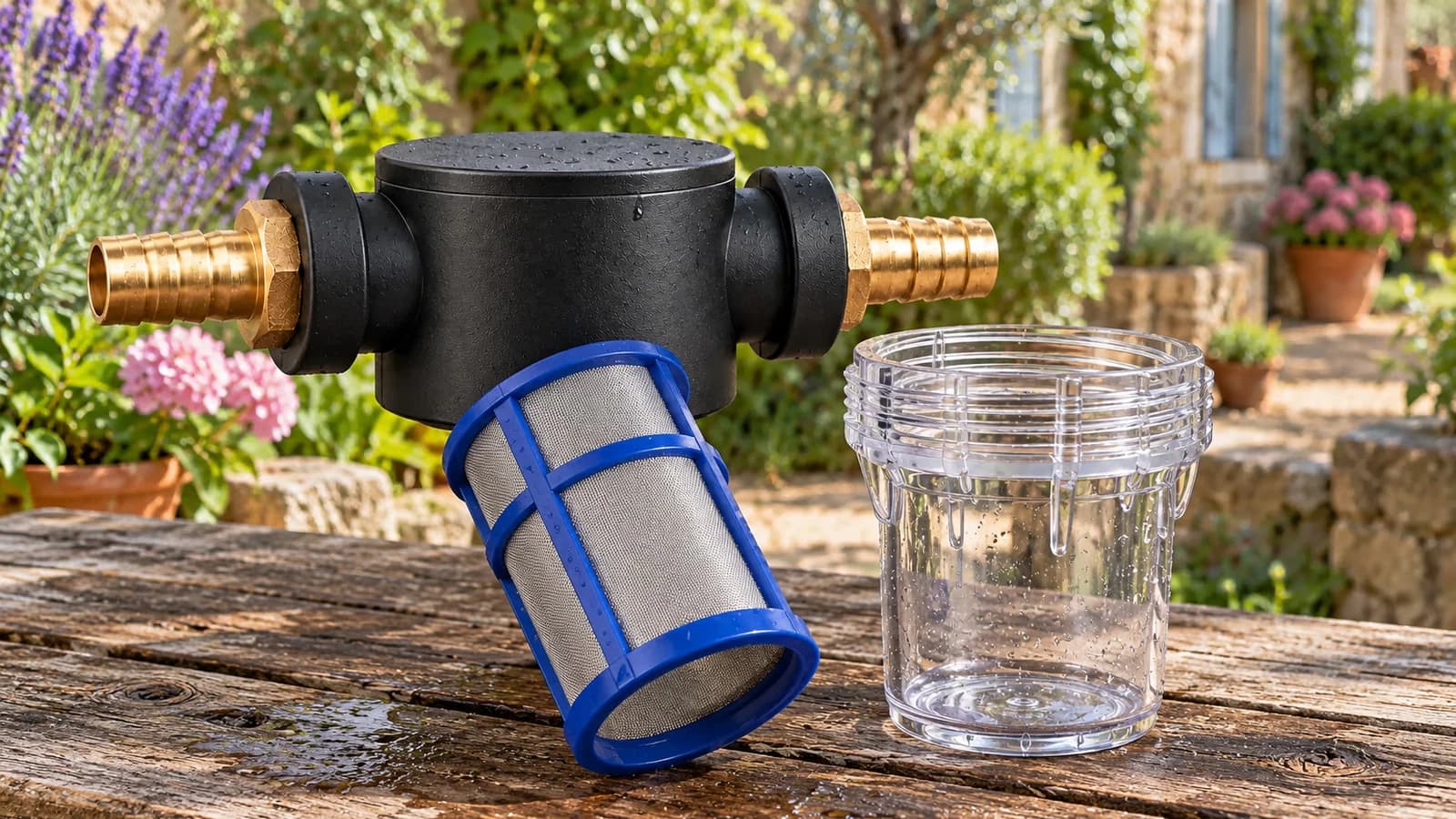

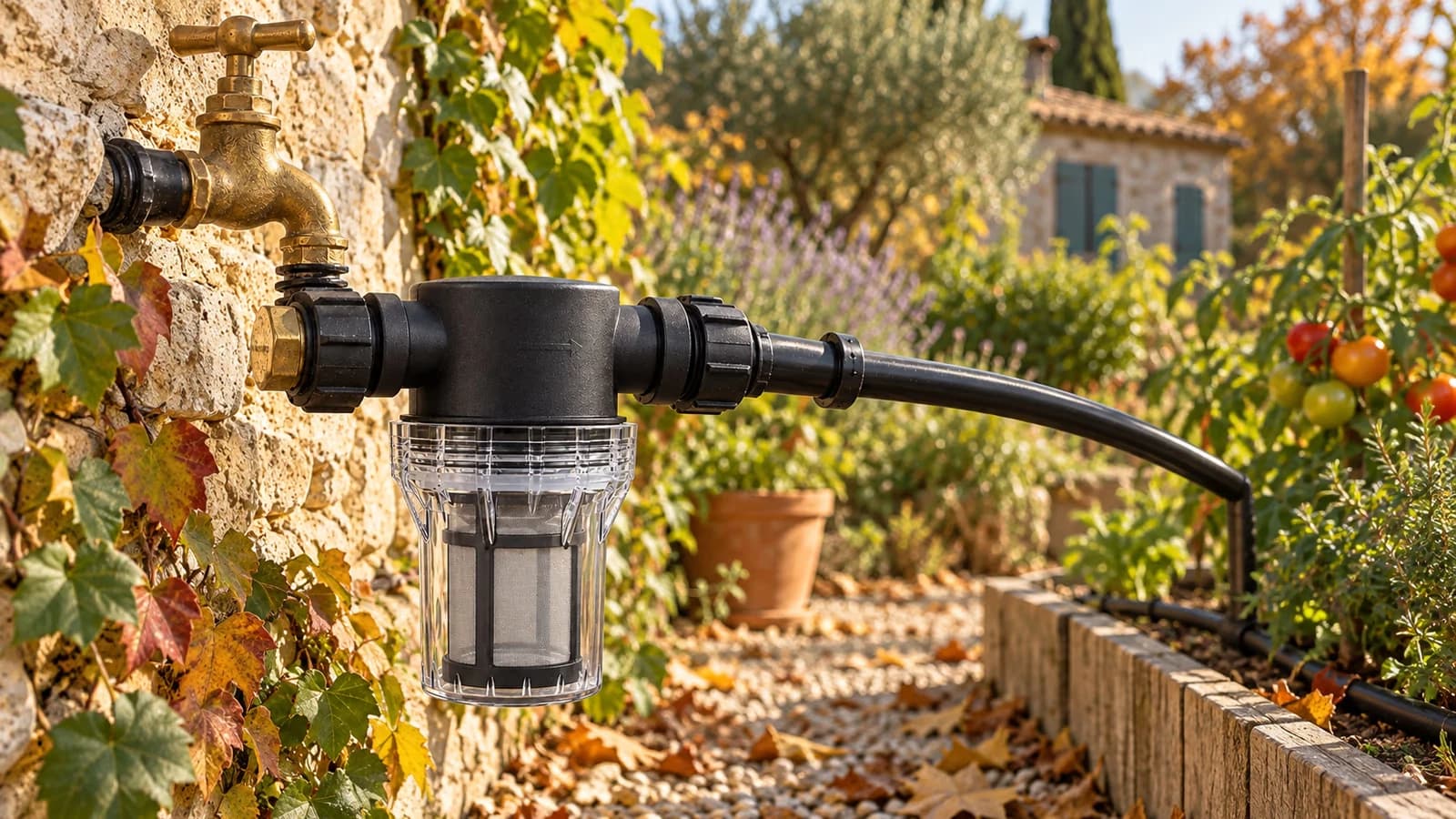

• Programmateur ou filtre

  Raccords laiton vissés, au même filetage que l’entrée et la sortie de l’appareil, serrés à la main puis bloqués par un quart de tour supplémentaire.

• Goutte-à-goutte et micro-tuyaux

  Raccords cannelés de 8, 10 ou 12 mm côté tuyau, filetage 3/8 ou 1/2 pouce côté collecteur ou programmateur.

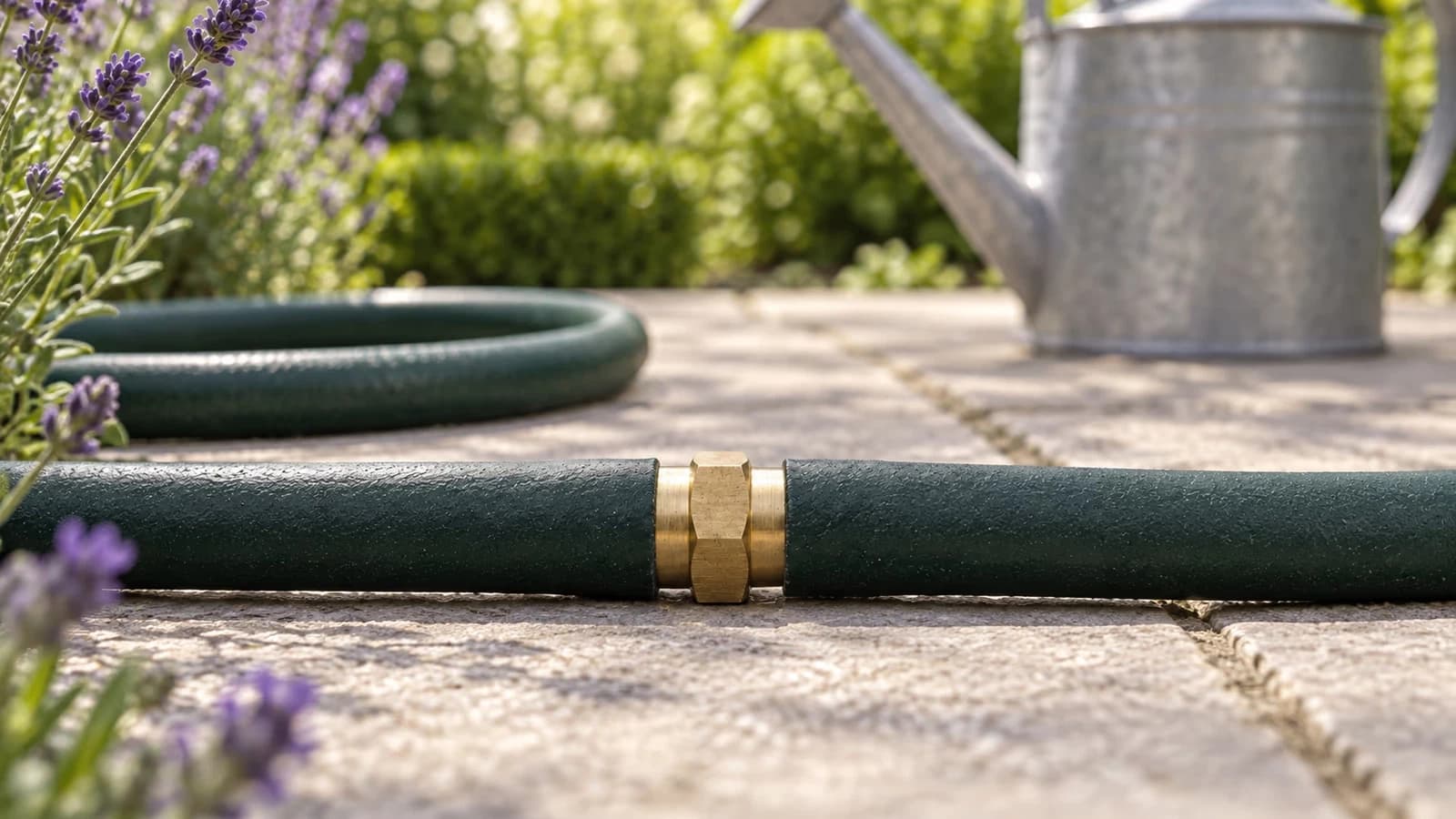

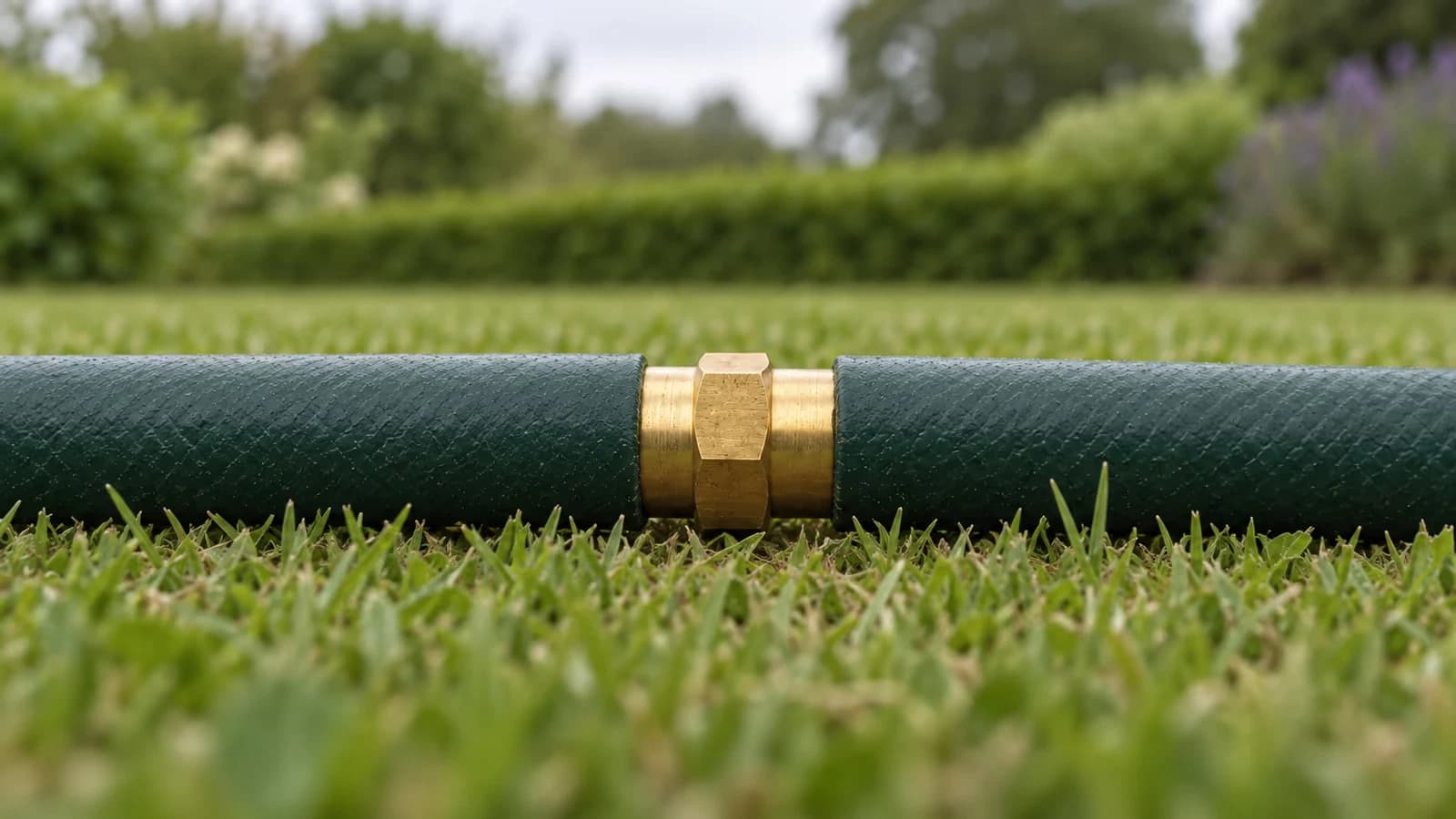

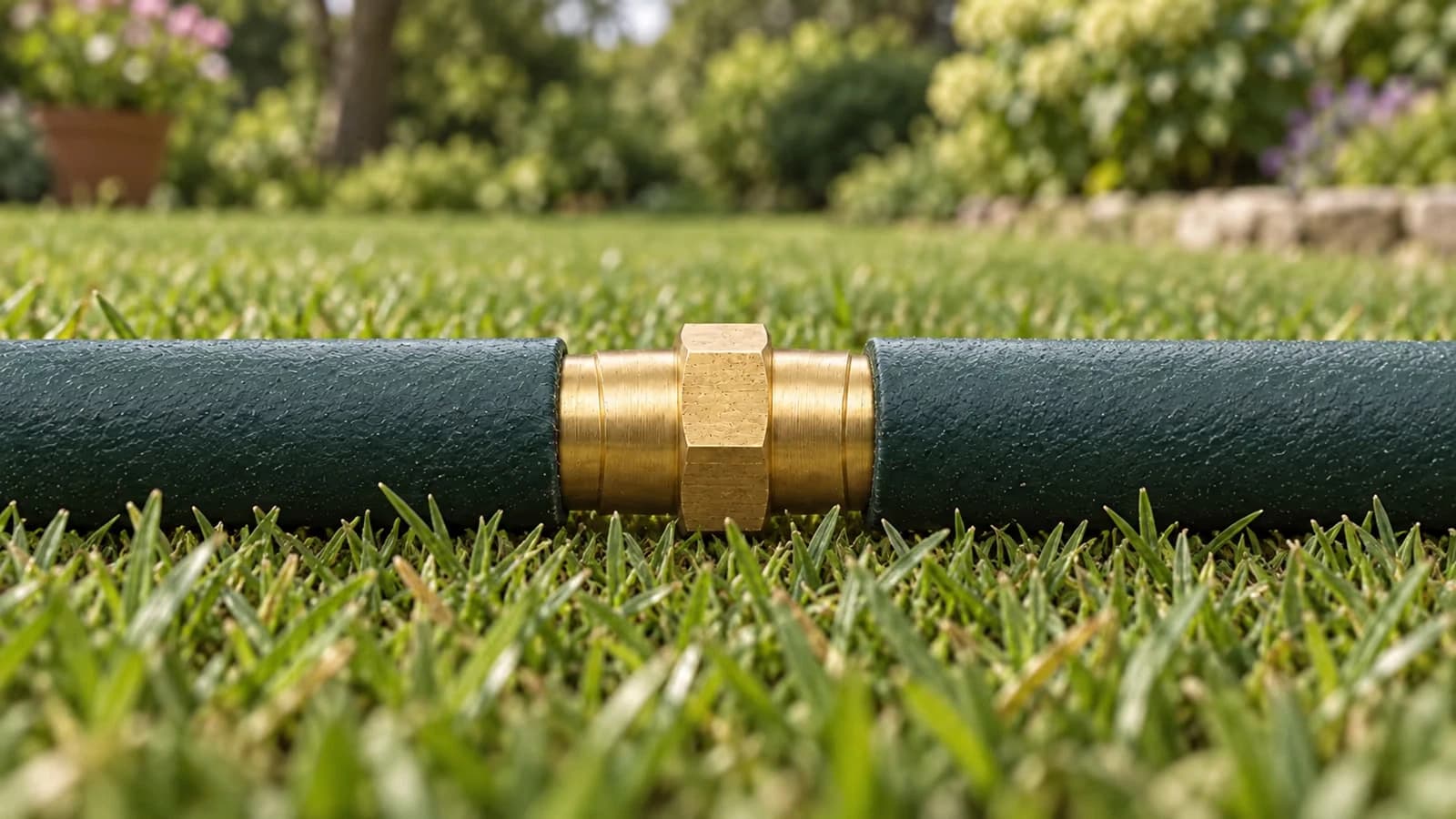

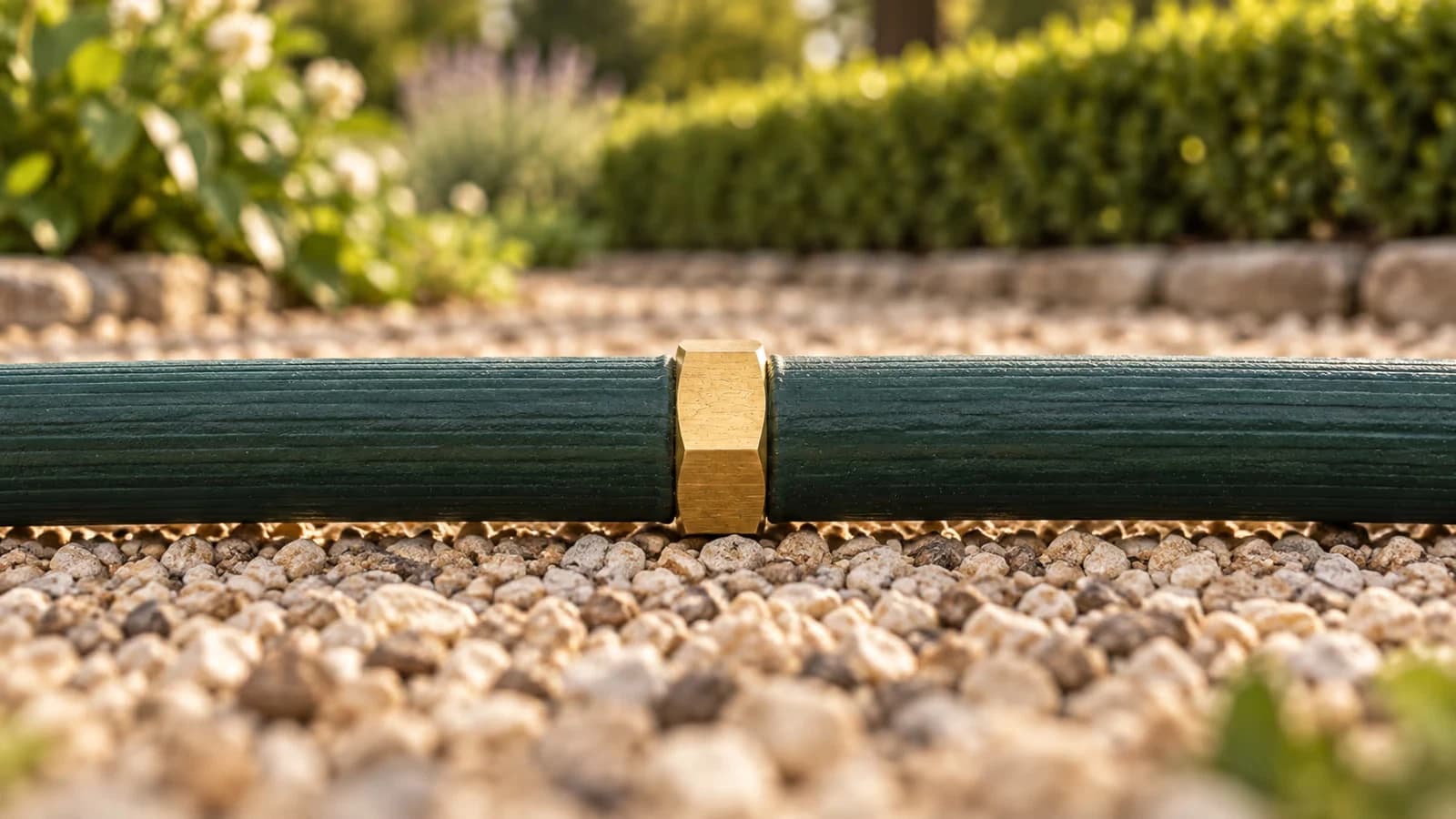

• Rallonger un tuyau

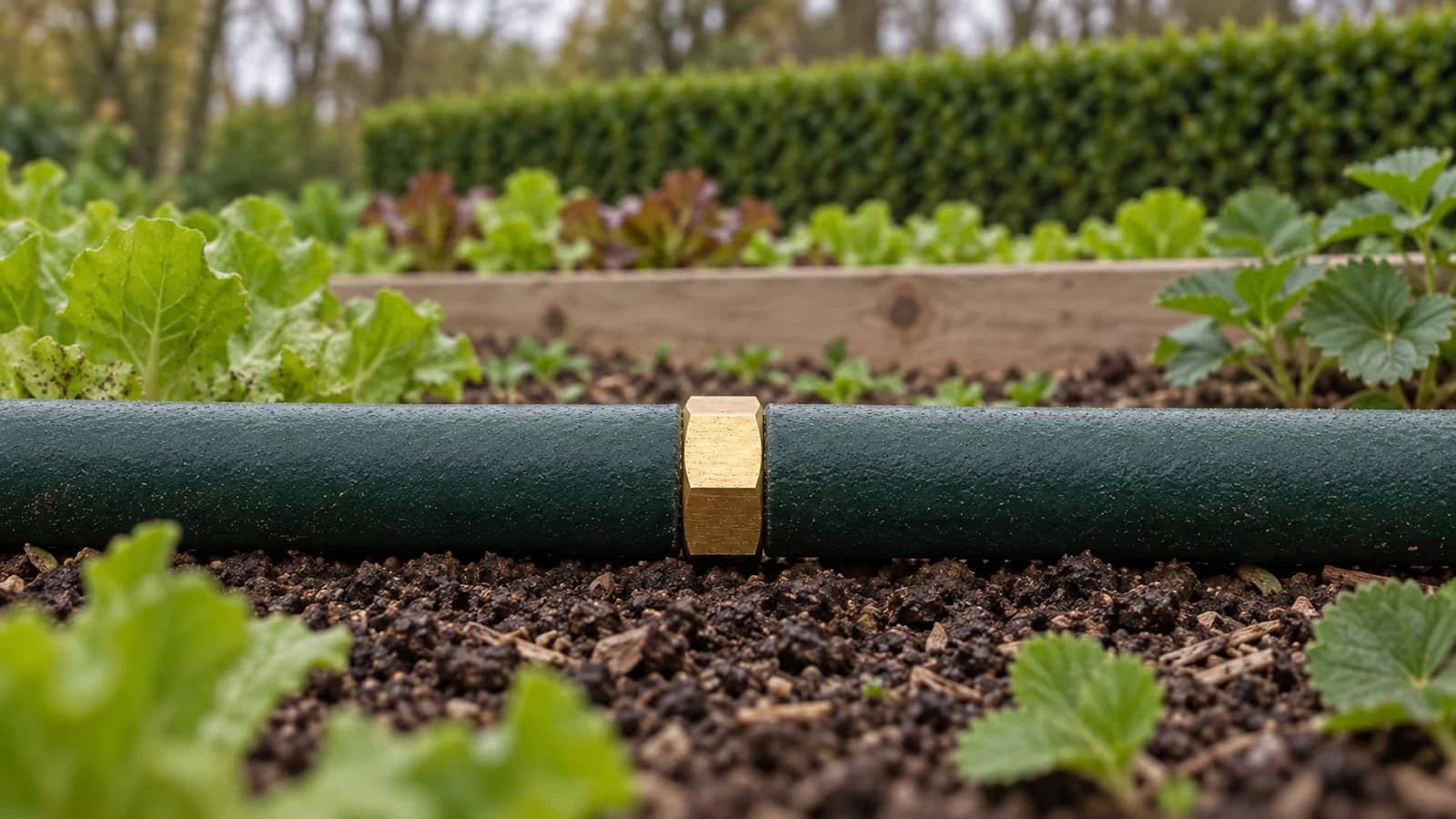

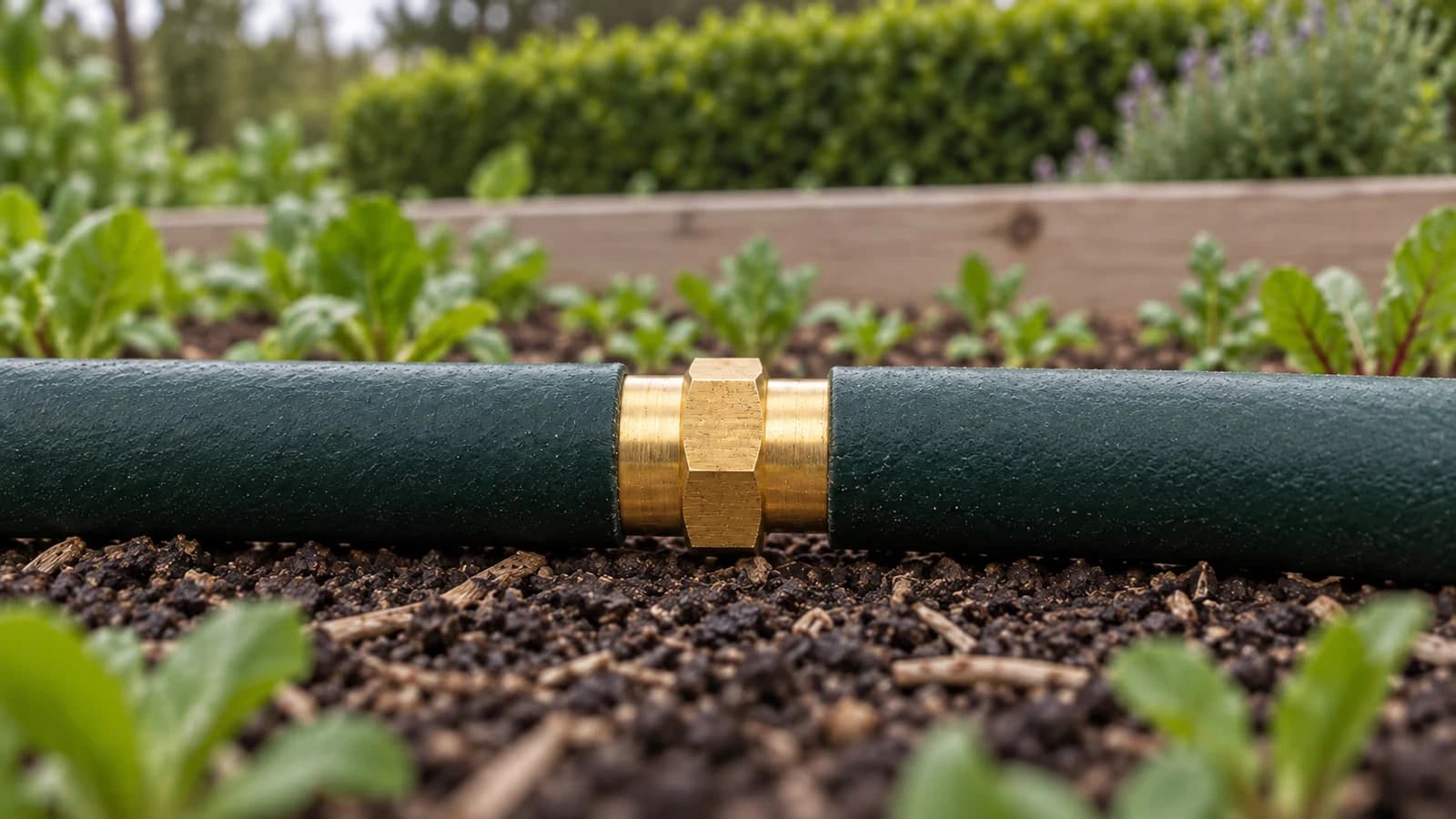

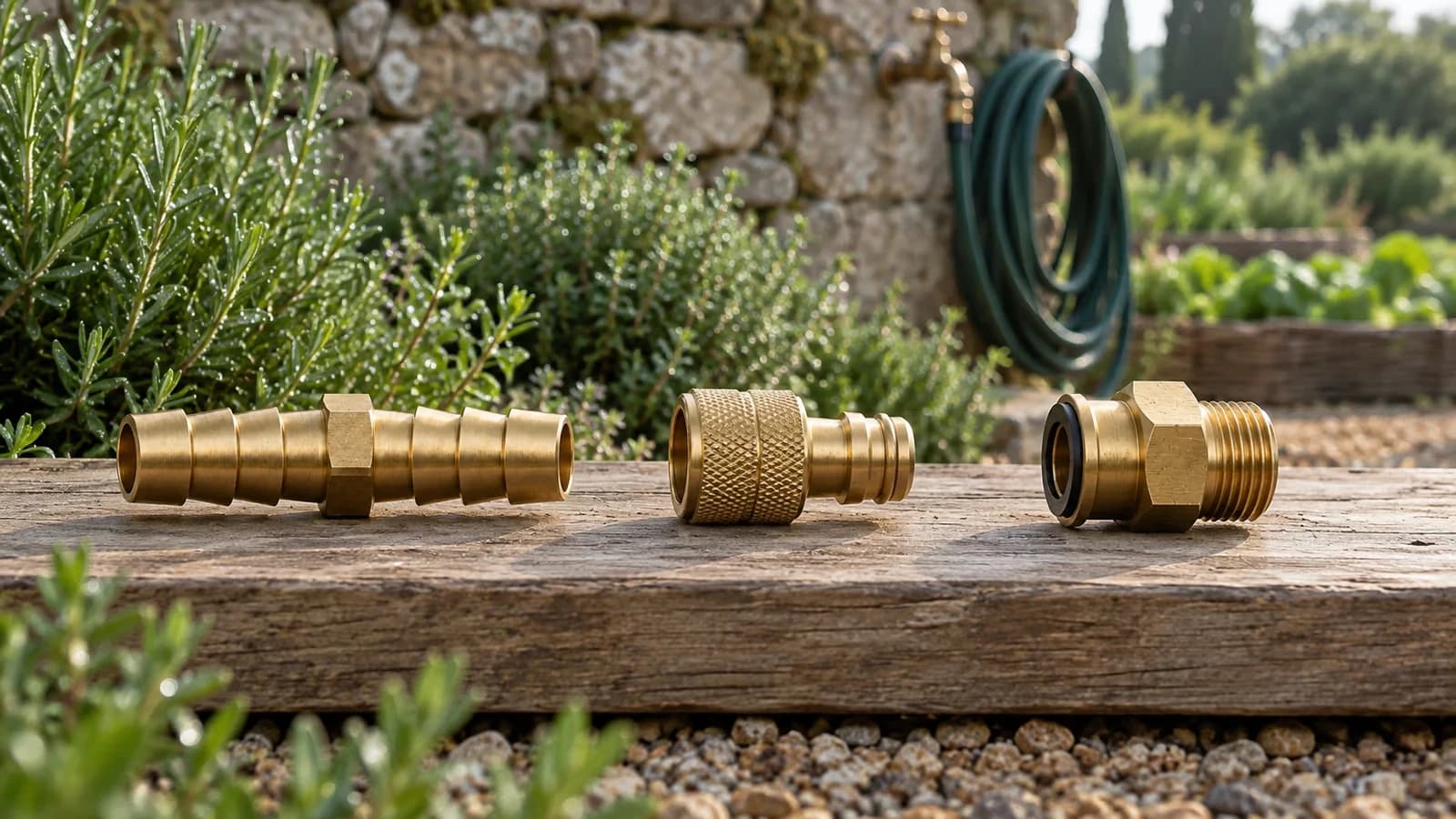

  Jonction double au diamètre commun, ou réduction si vous associez un tuyau de 19 mm à un tuyau de 15 mm.

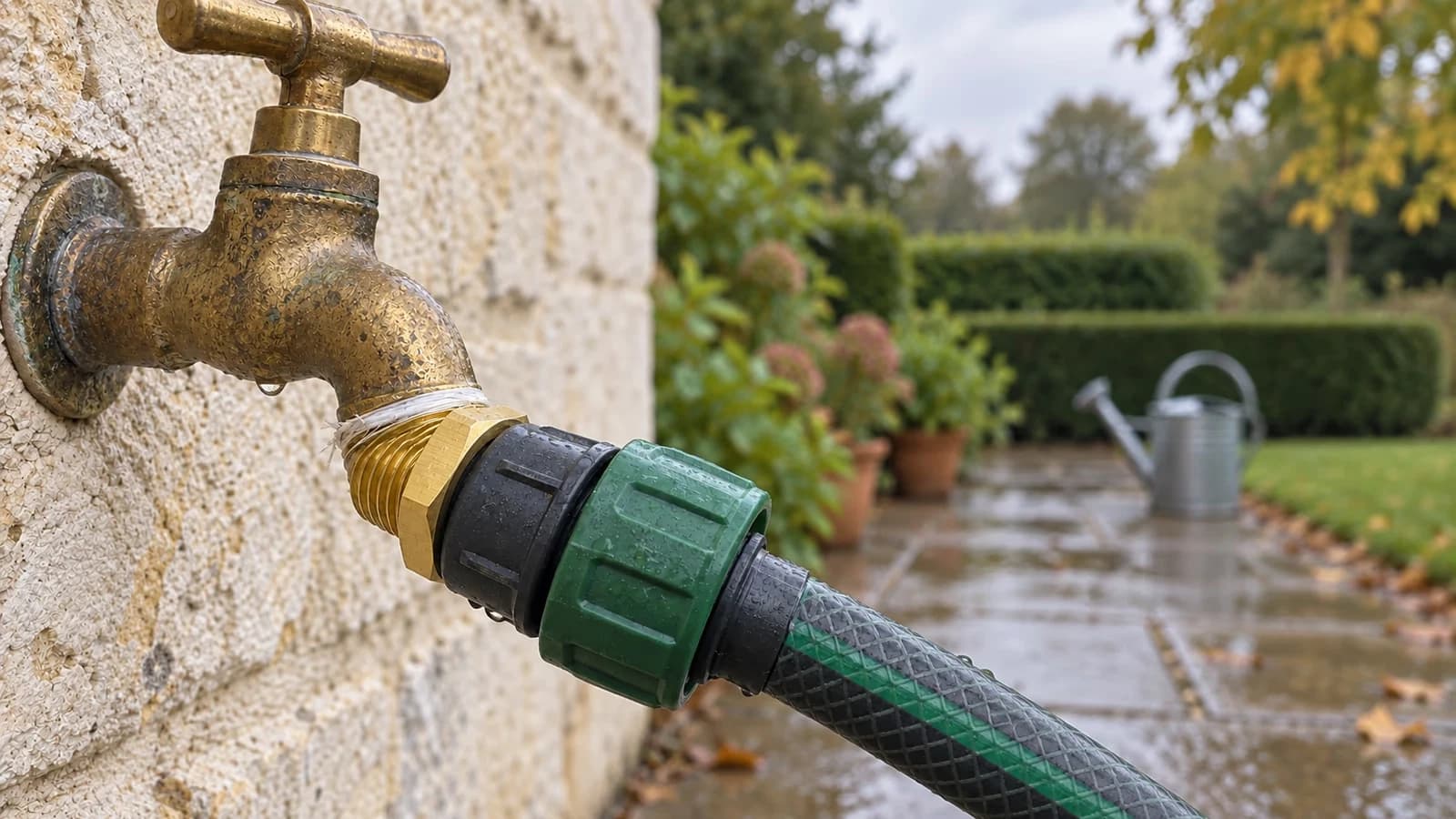

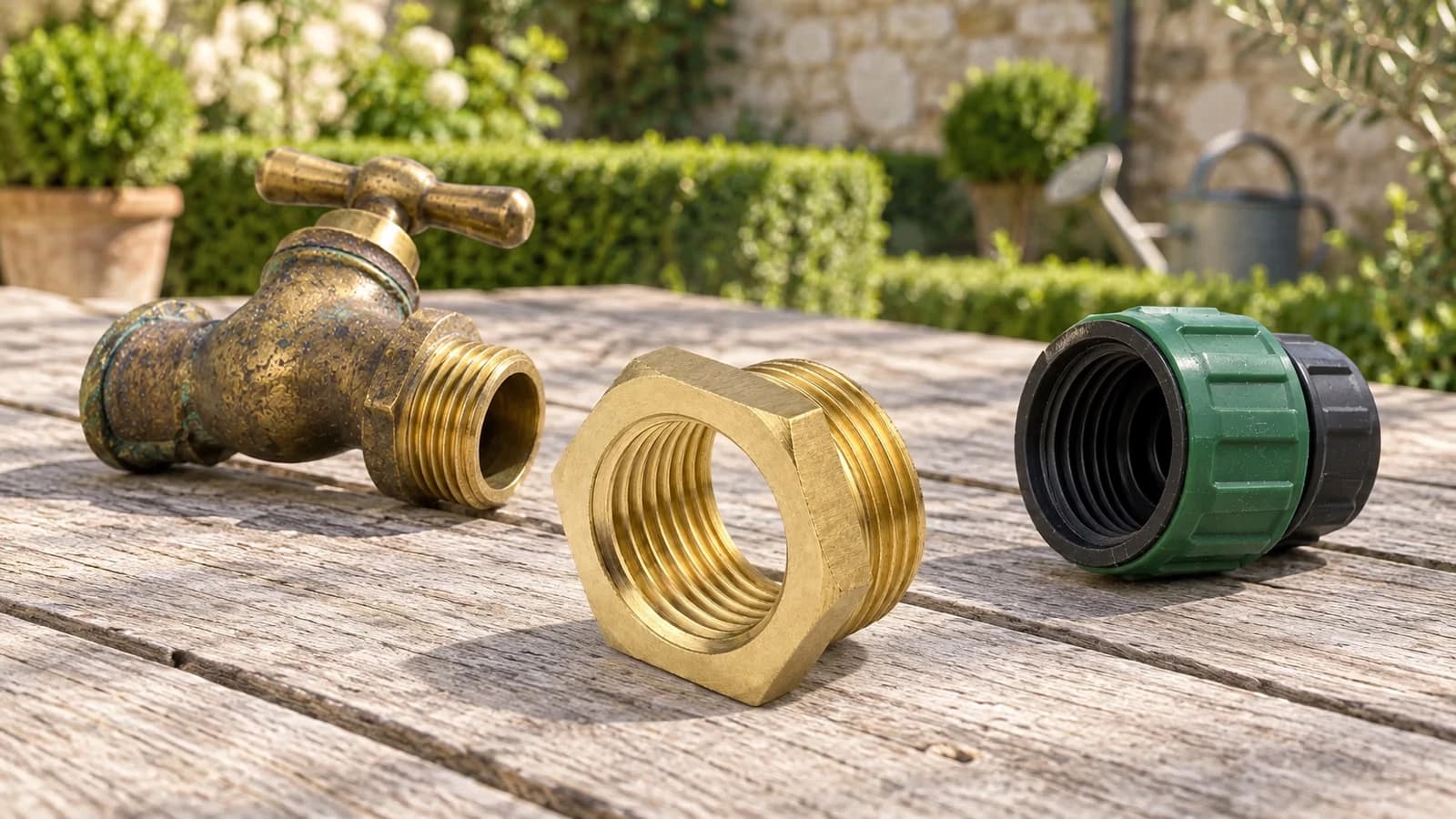

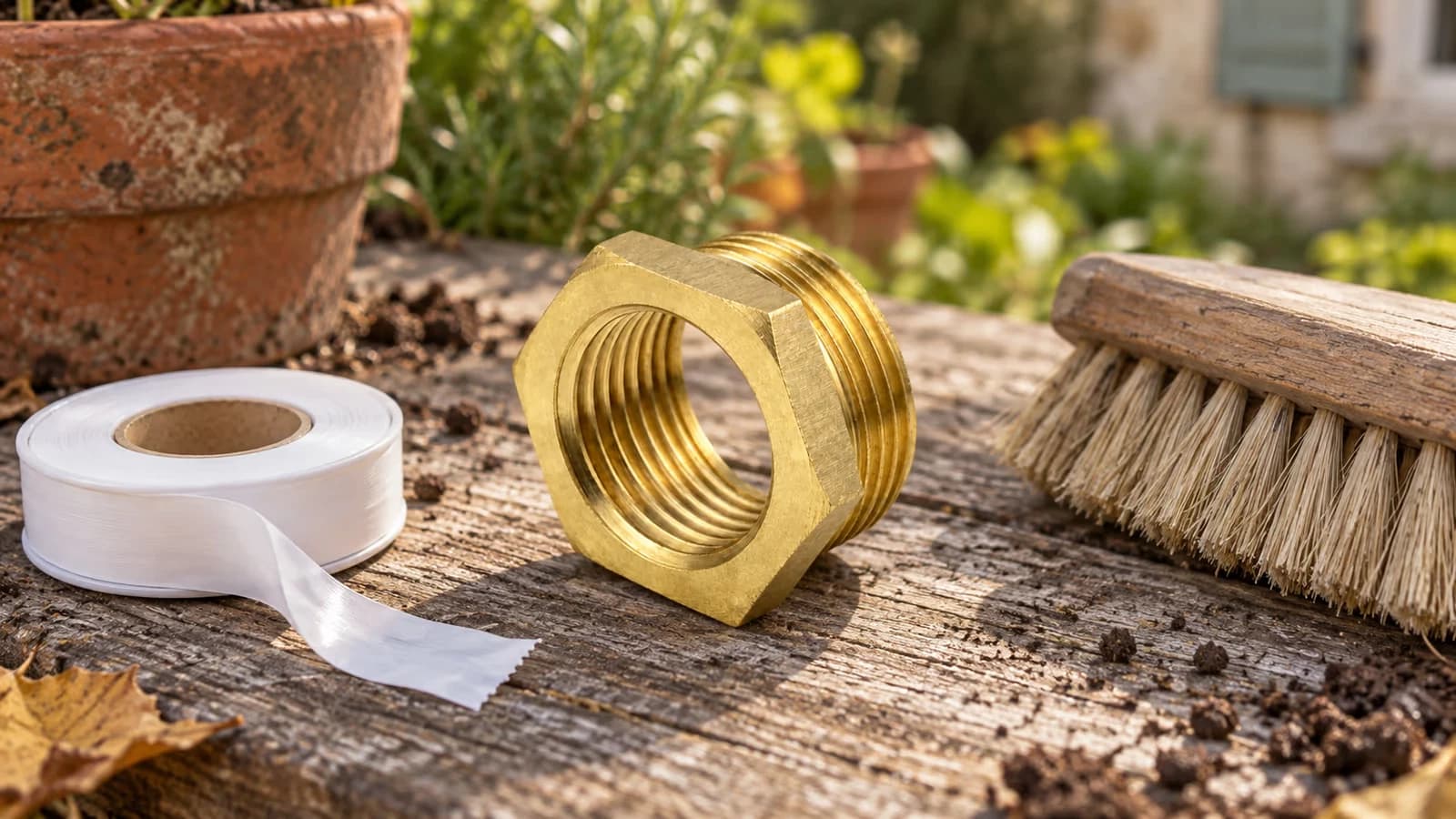

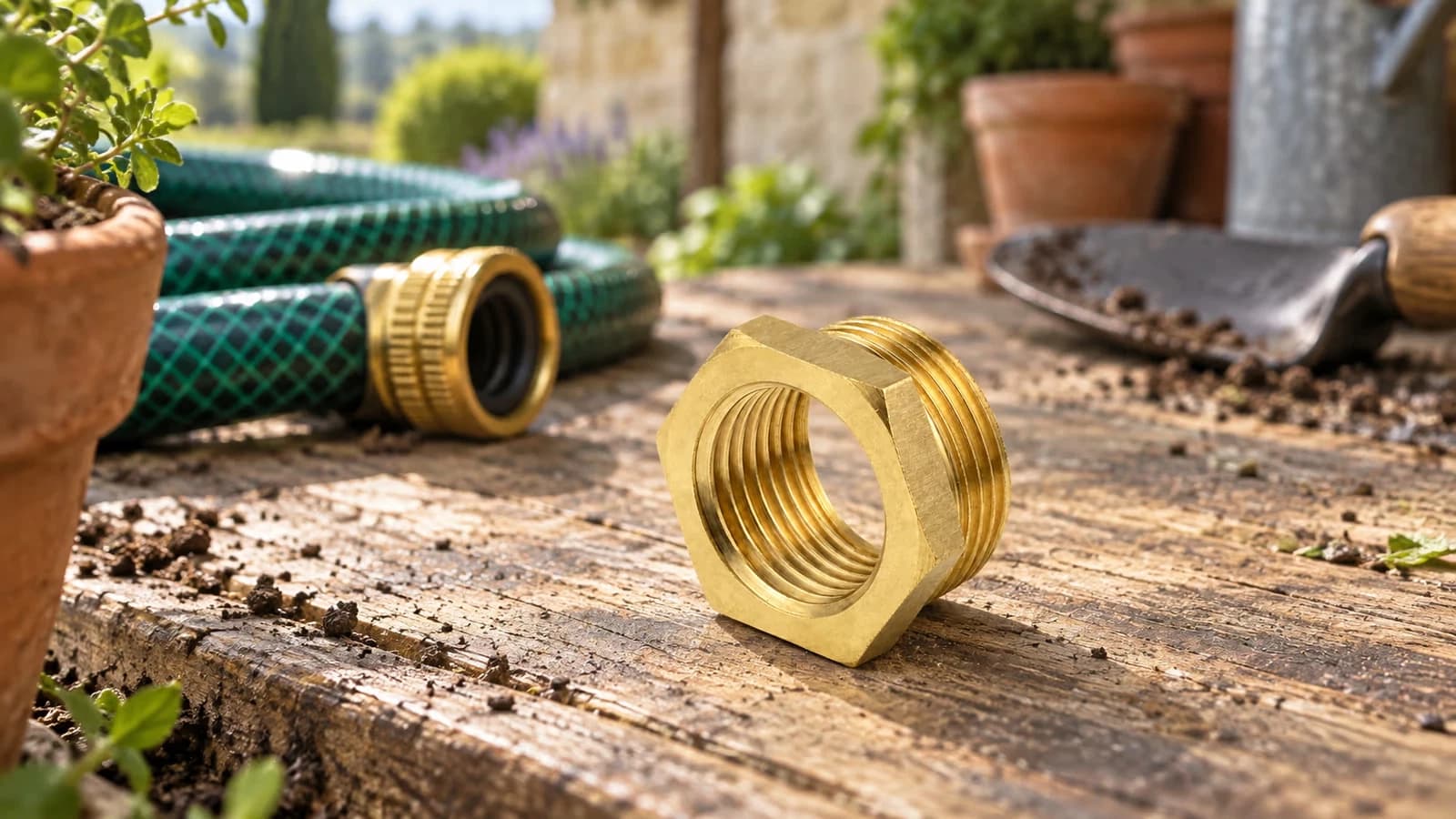

• Deux filetages de tailles différentes

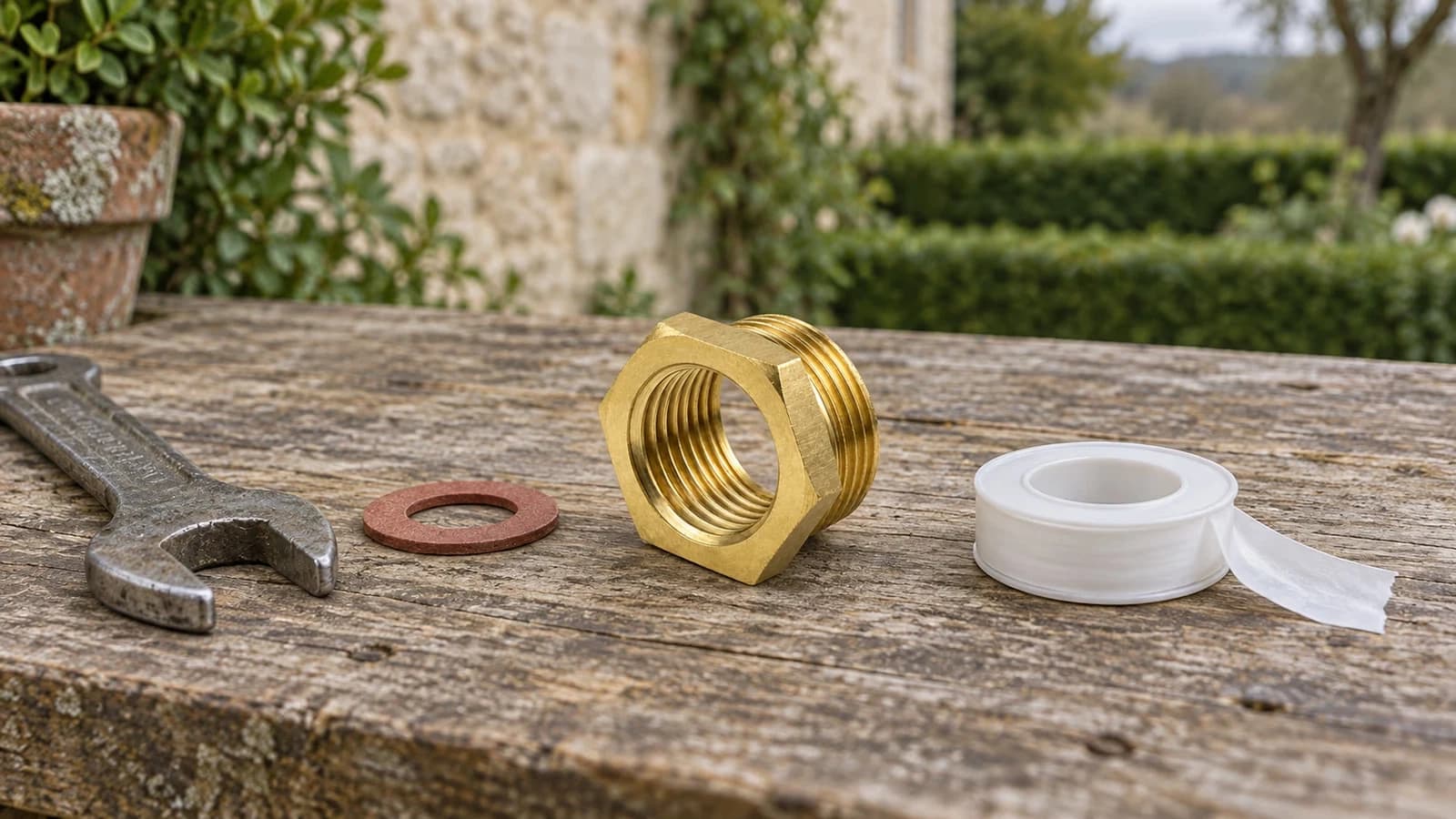

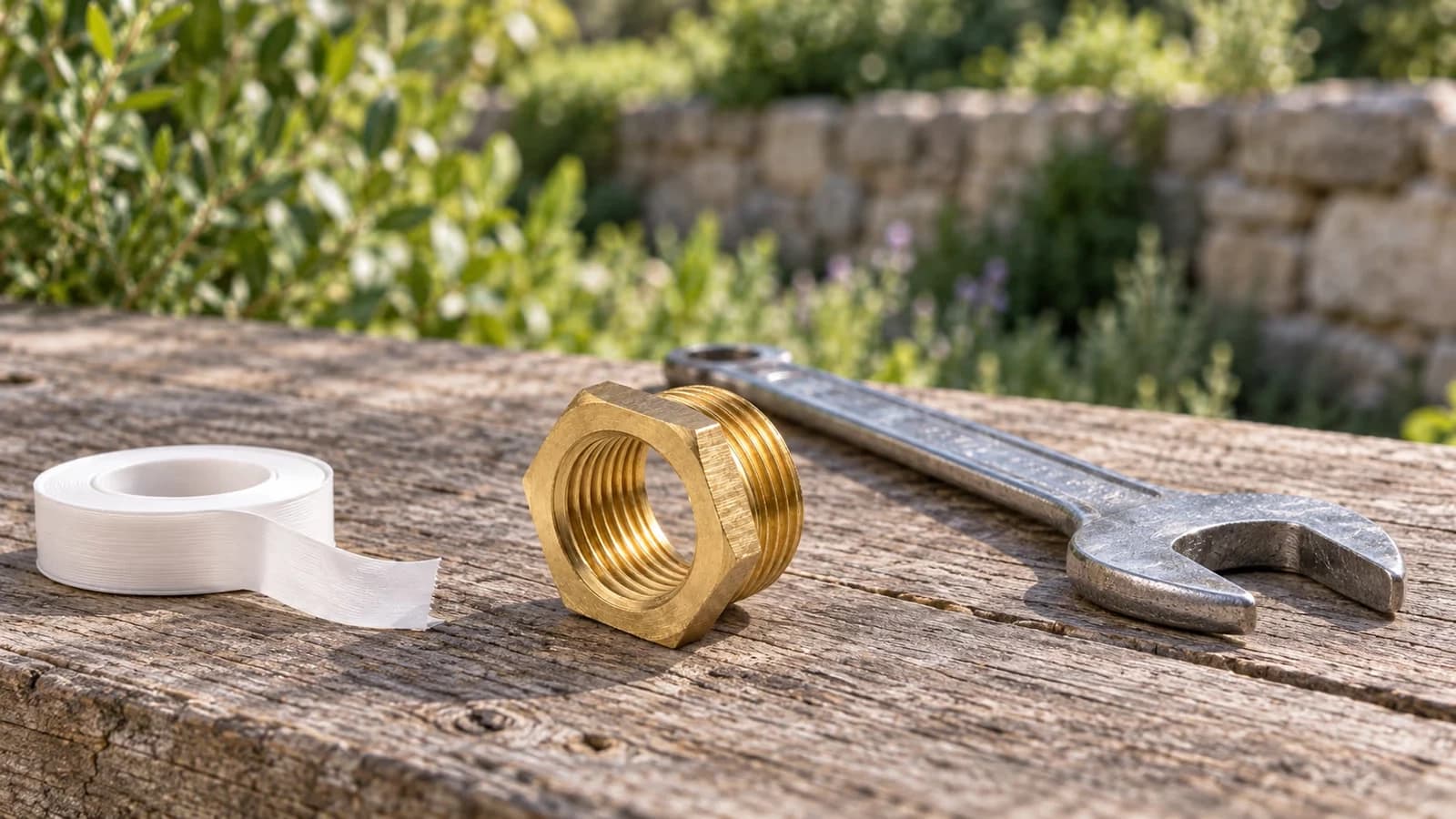

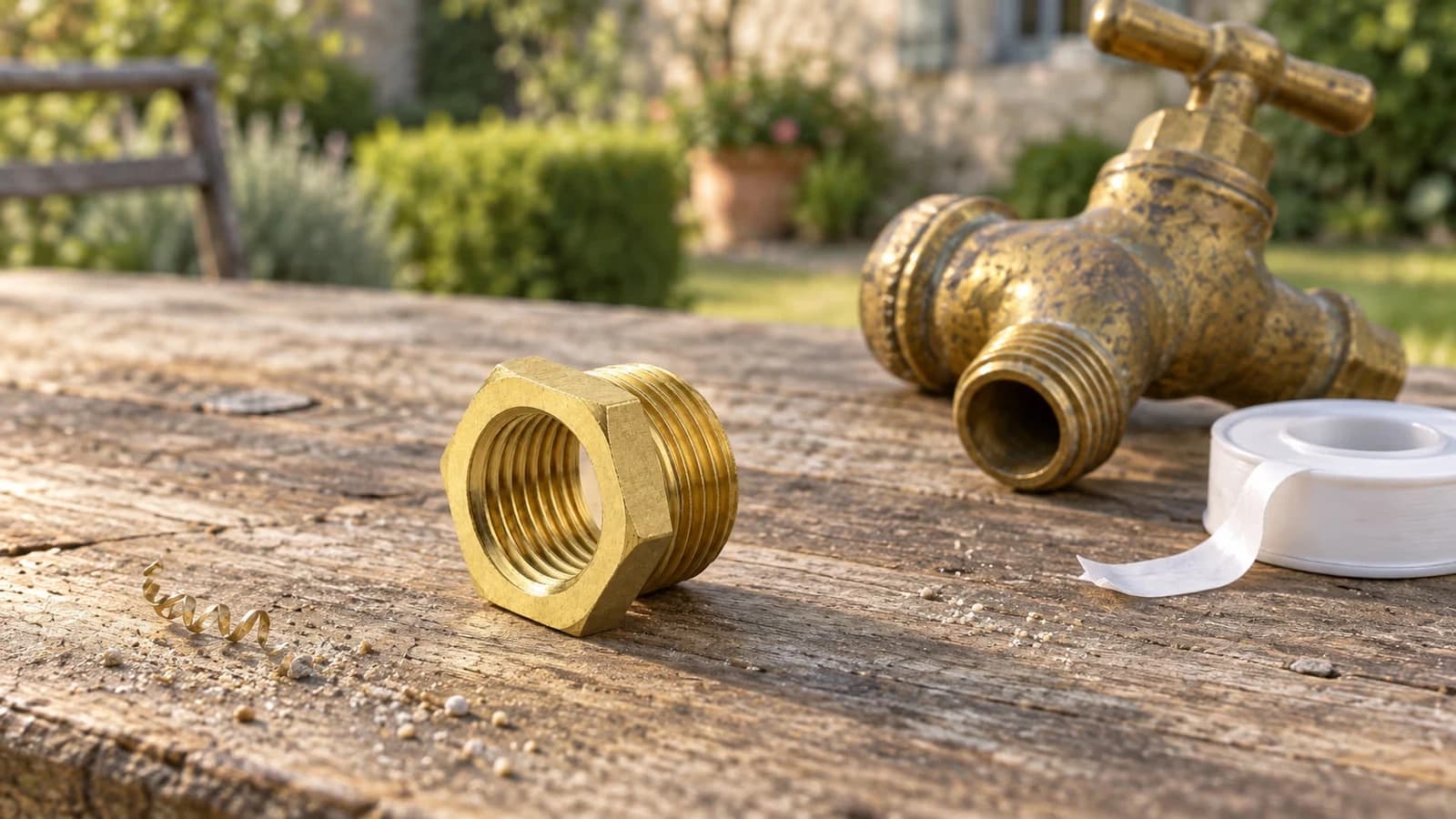

  Un réducteur laiton réunit deux filetages de tailles différentes, qui ne s’accordent pas entre eux. Choisissez-le sur le calibre des deux sorties à réunir.

• Réparer une coupure

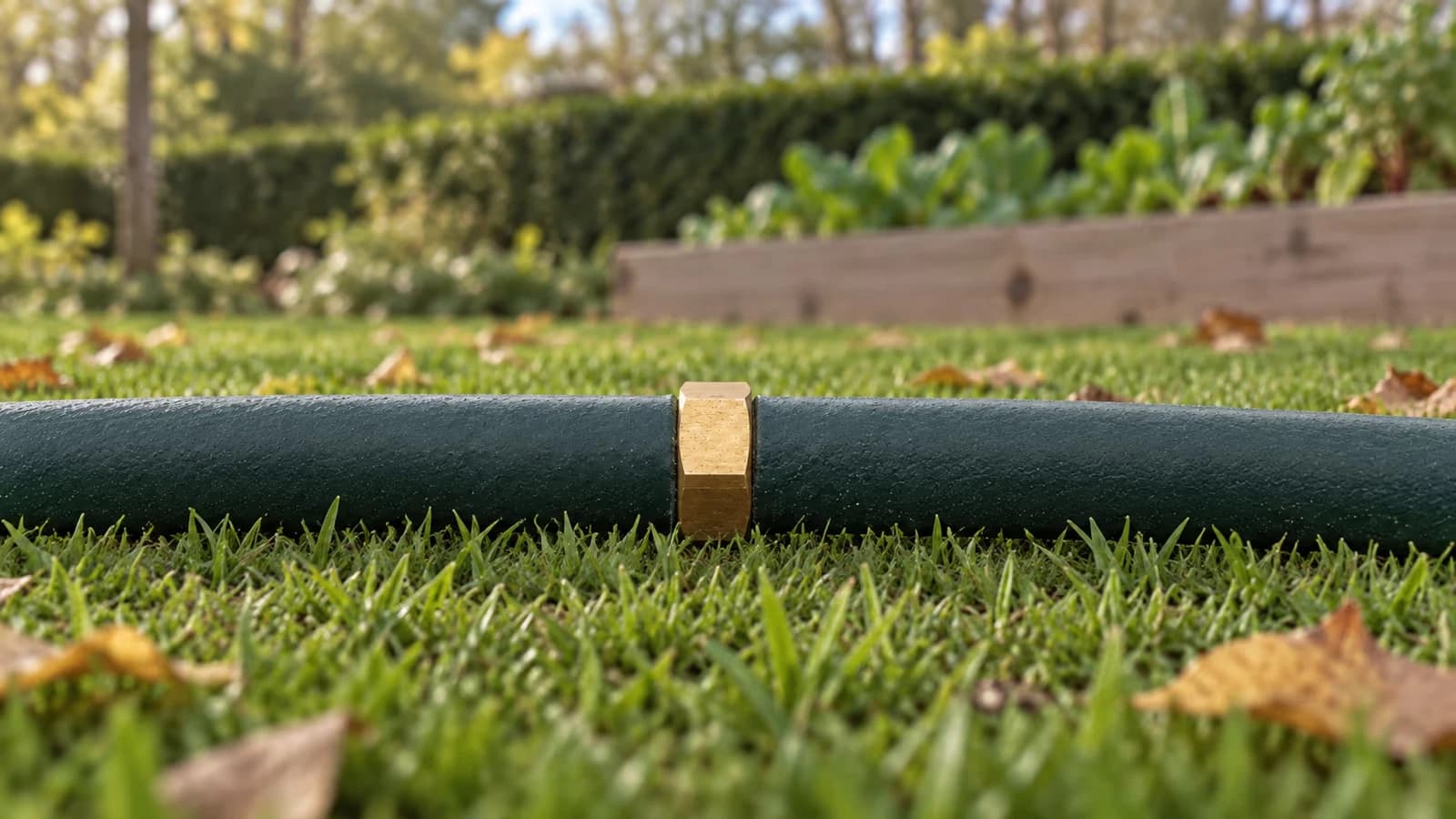

  Coupez la portion abîmée à angle droit et posez une jonction double au même calibre que l’intérieur du tuyau, extrémités enfoncées jusqu’en butée.

• Arrivée d’eau de gros diamètre

  Un filetage 1 pouce, soit 26x34, et un tuyau de 25 mm demandent des raccords spécifiques : vérifiez les deux cotes avant de commander.

• Changer souvent d’accessoire

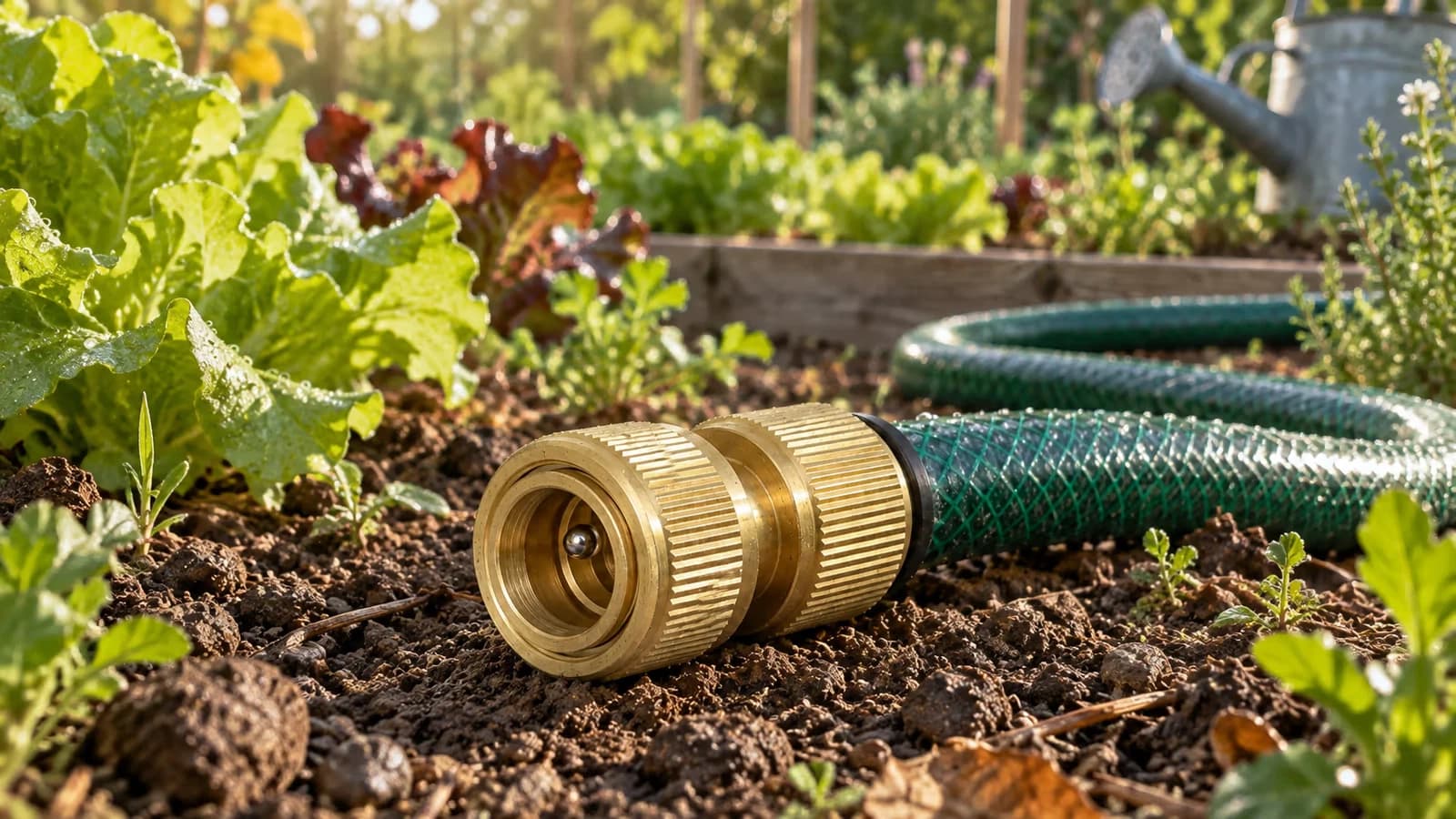

  Un rapide à arrêt d’eau : l’accessoire s’enclenche et s’ôte d’une main, le débit se coupe seul au débranchement.

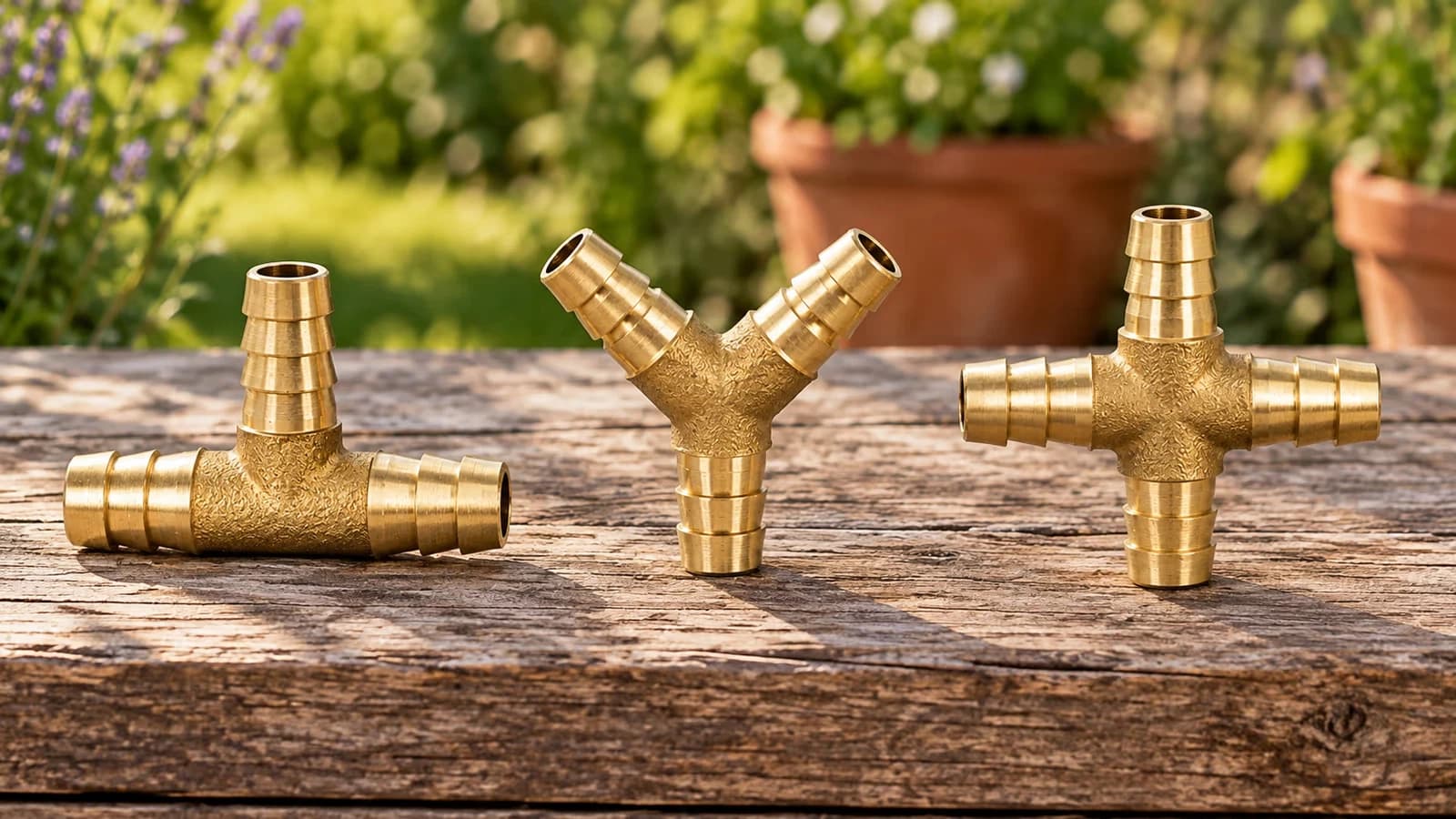

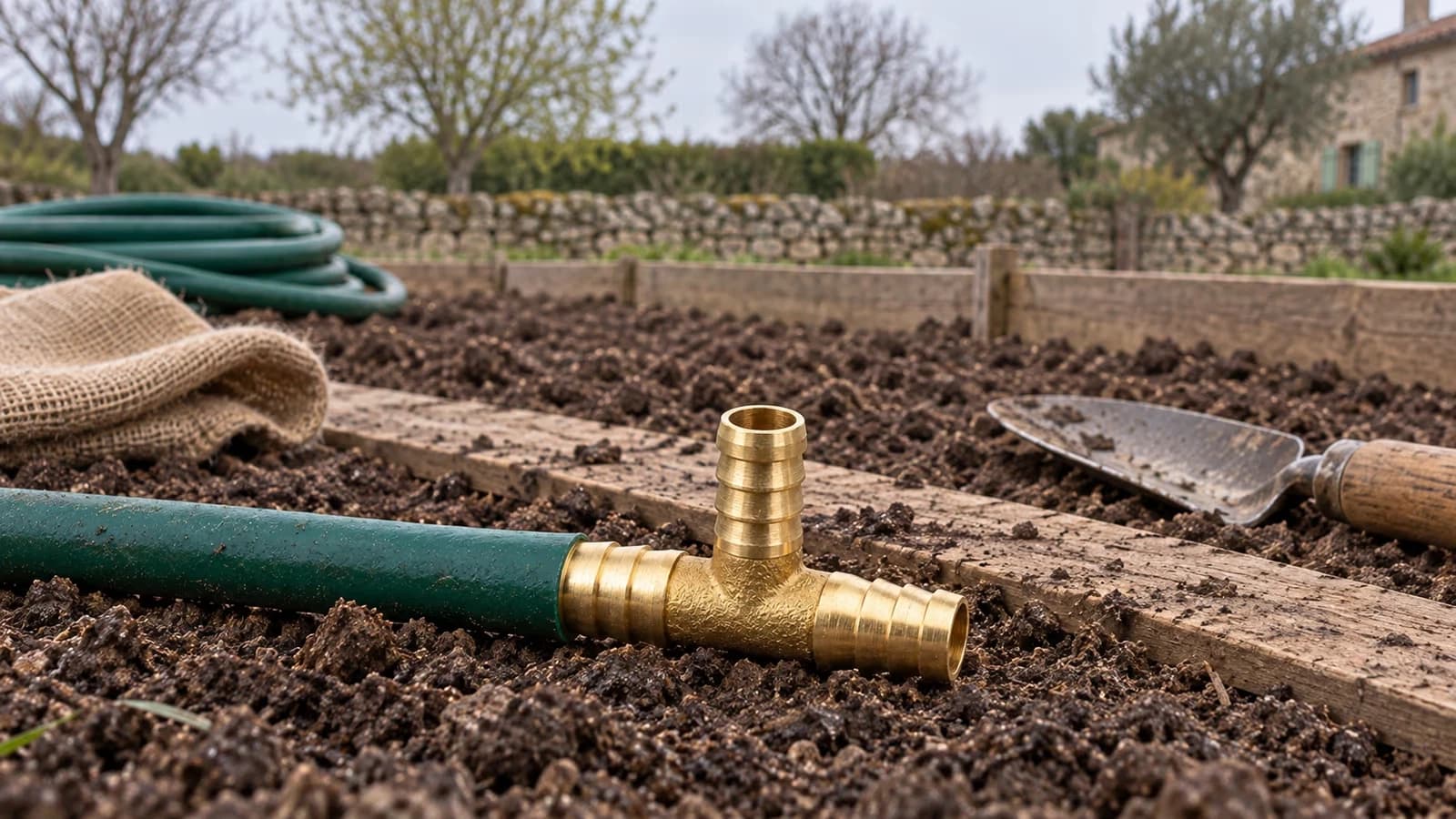

• Une seconde rampe en milieu de ligne

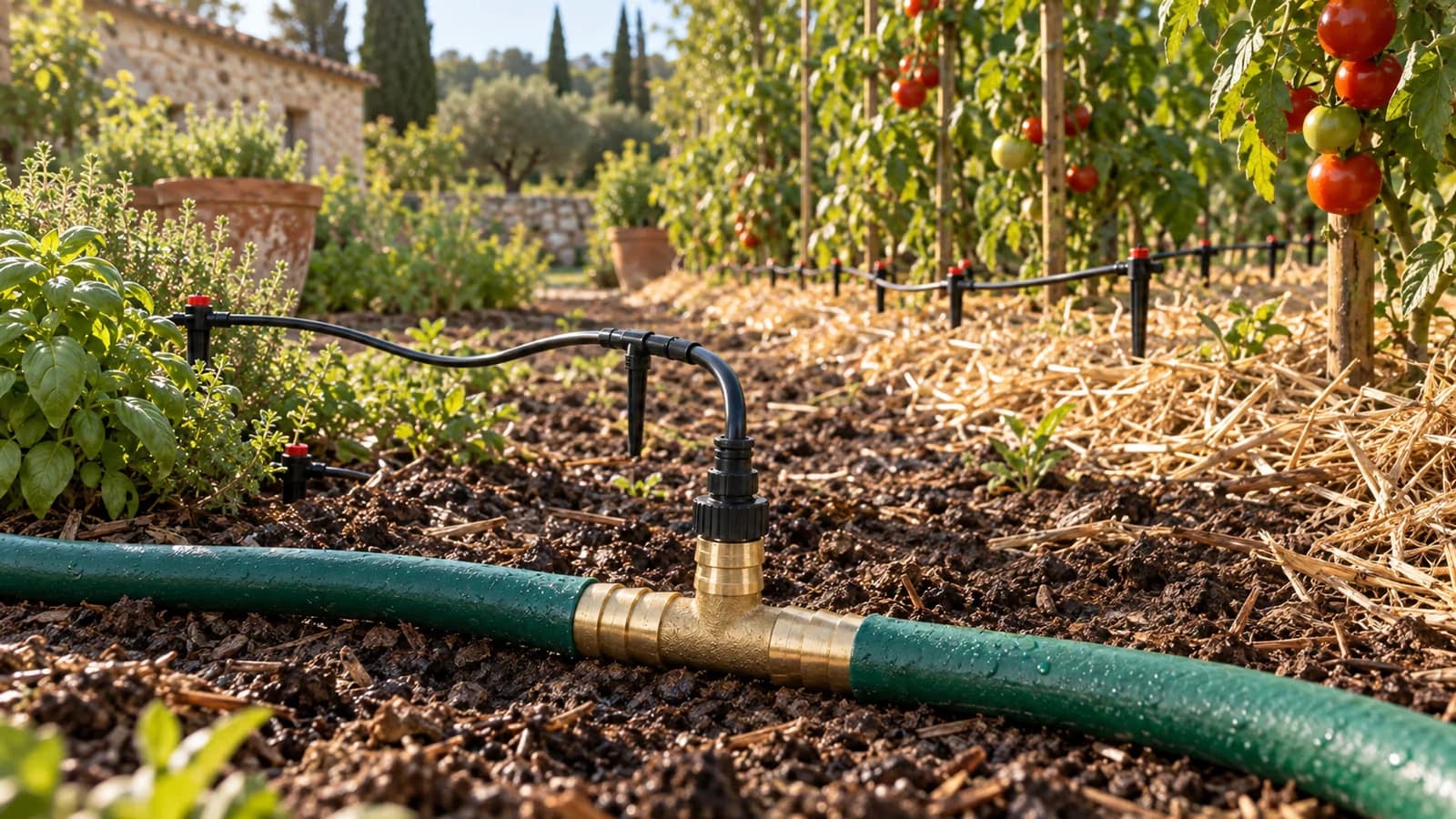

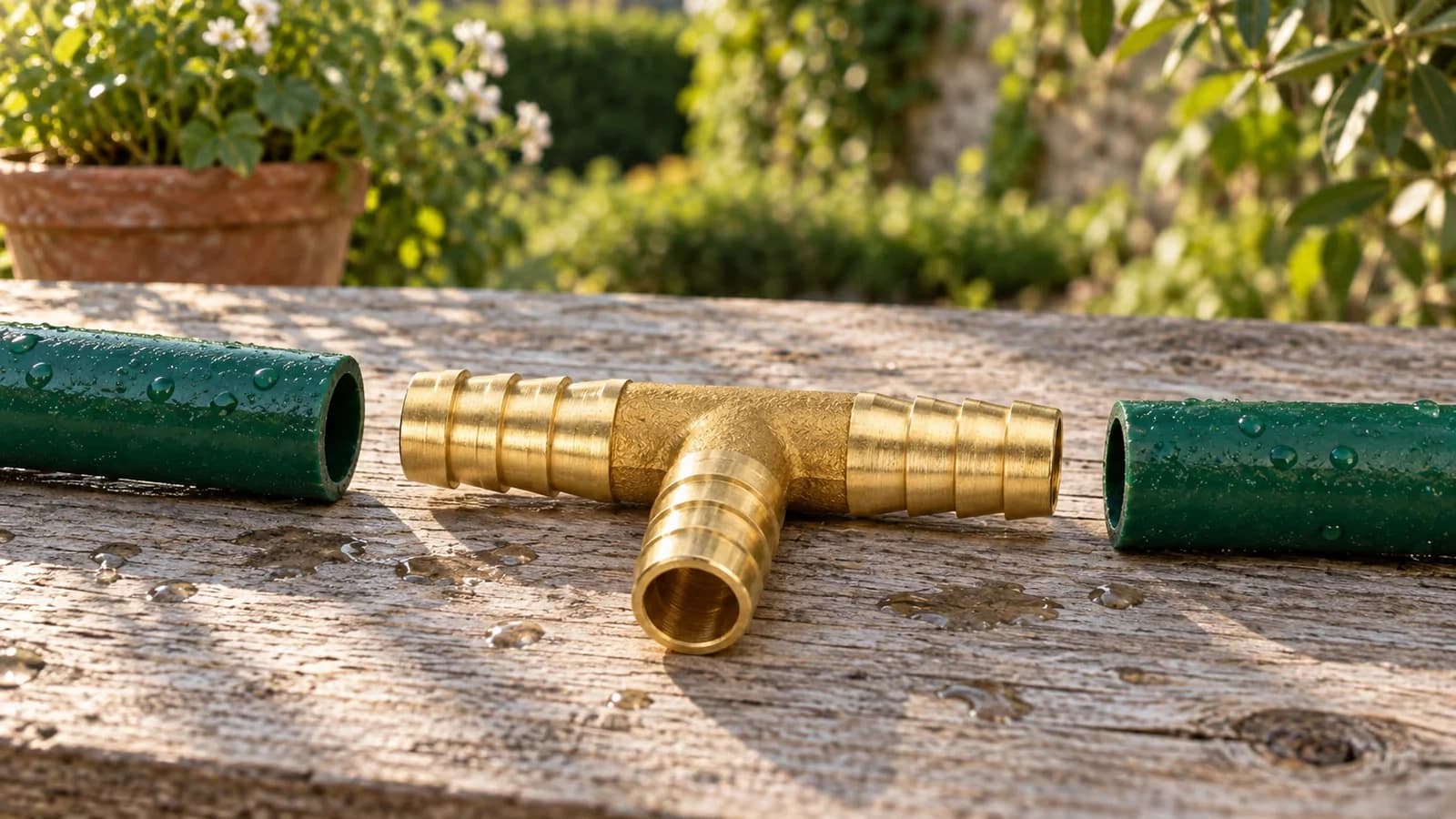

  Un T à barbelures posé sur une portion droite du tuyau, au diamètre intérieur, ajoute une sortie vers une autre zone : les deux sorties alignées gardent la ligne en place, la troisième alimente la zone nouvelle. Aucun filetage ni robinet de commande : pour régler deux débits séparément, prenez un répartiteur à robinets en tête de ligne.

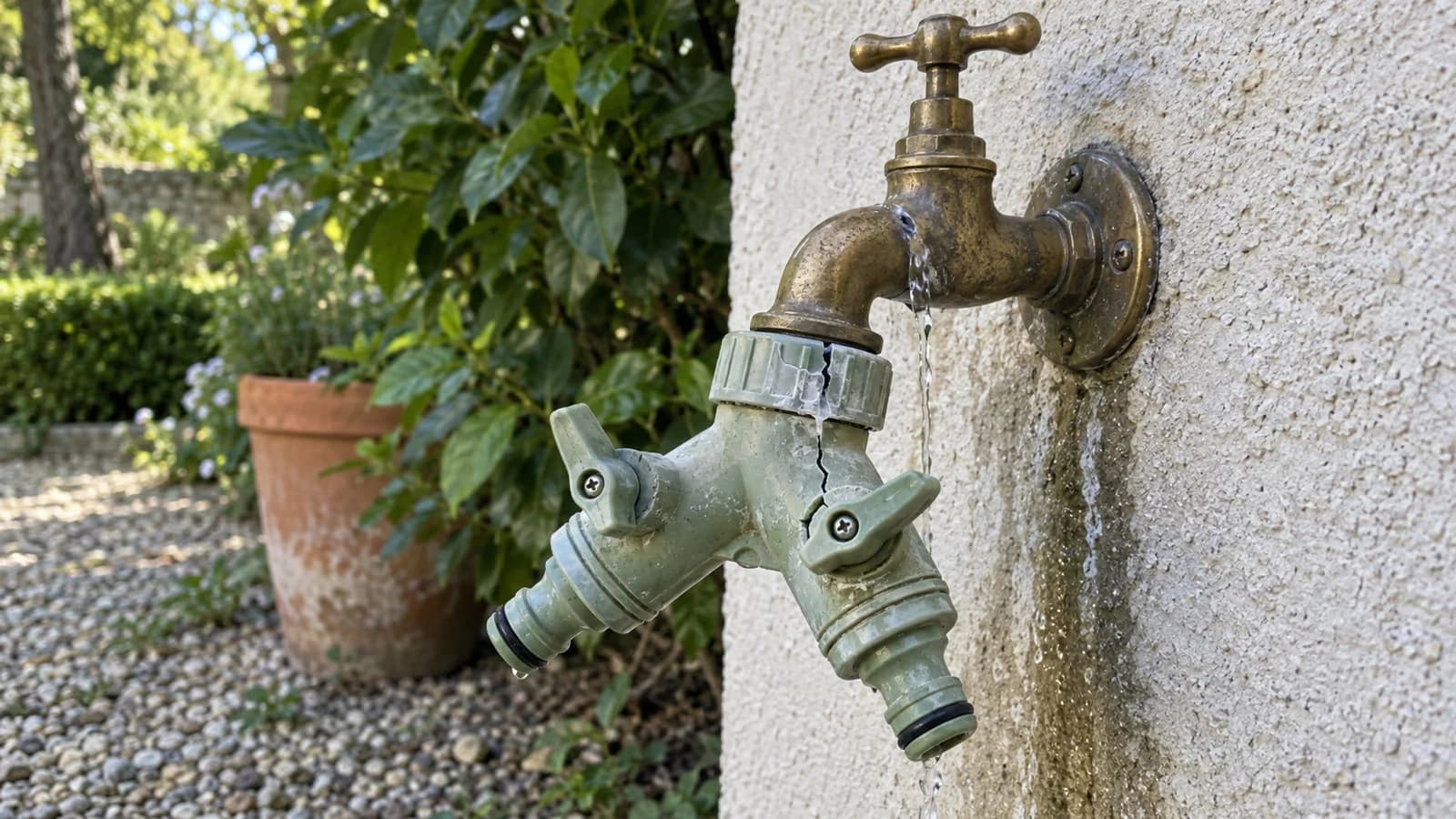

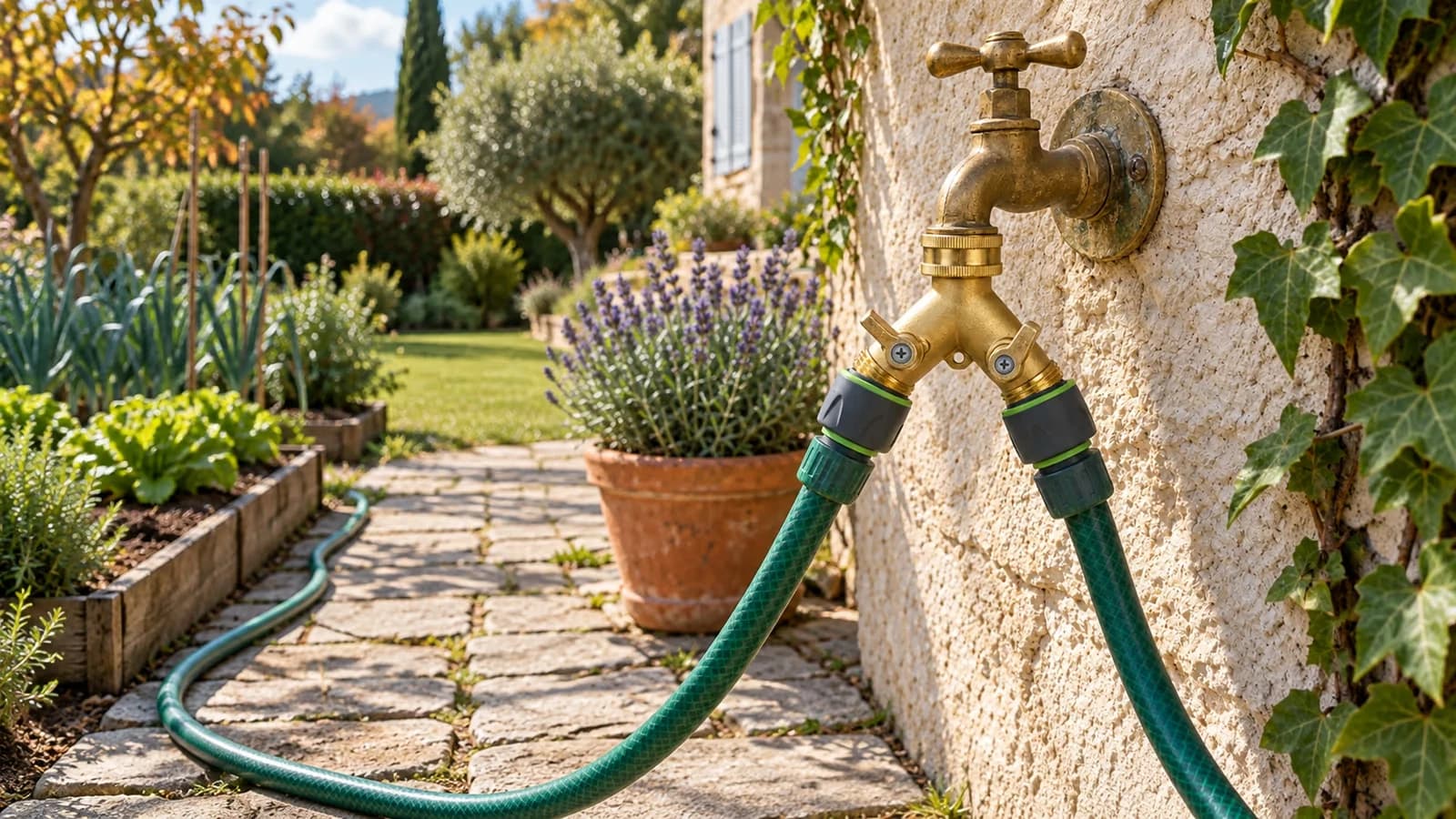

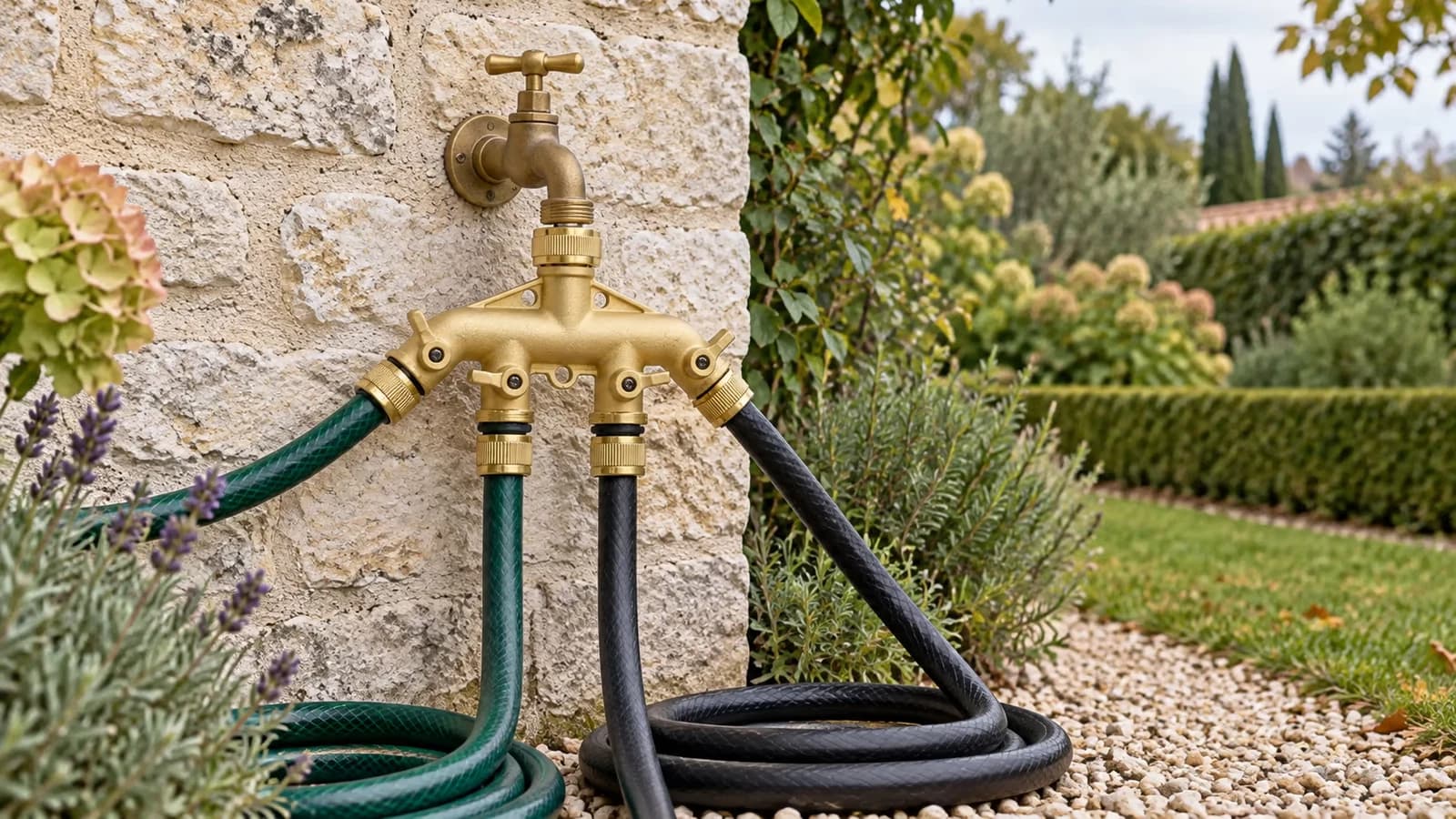

• Plusieurs lignes depuis un robinet

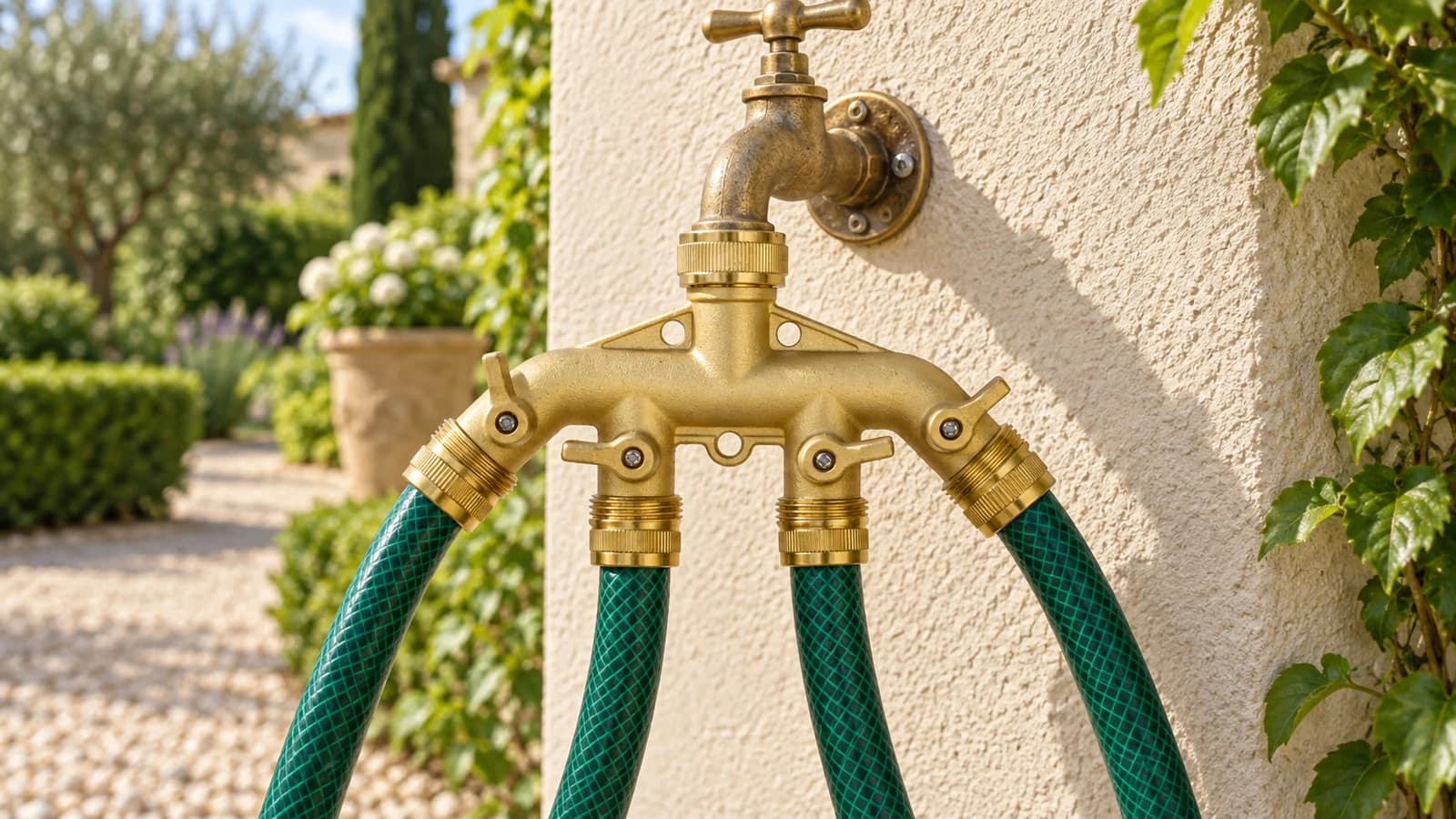

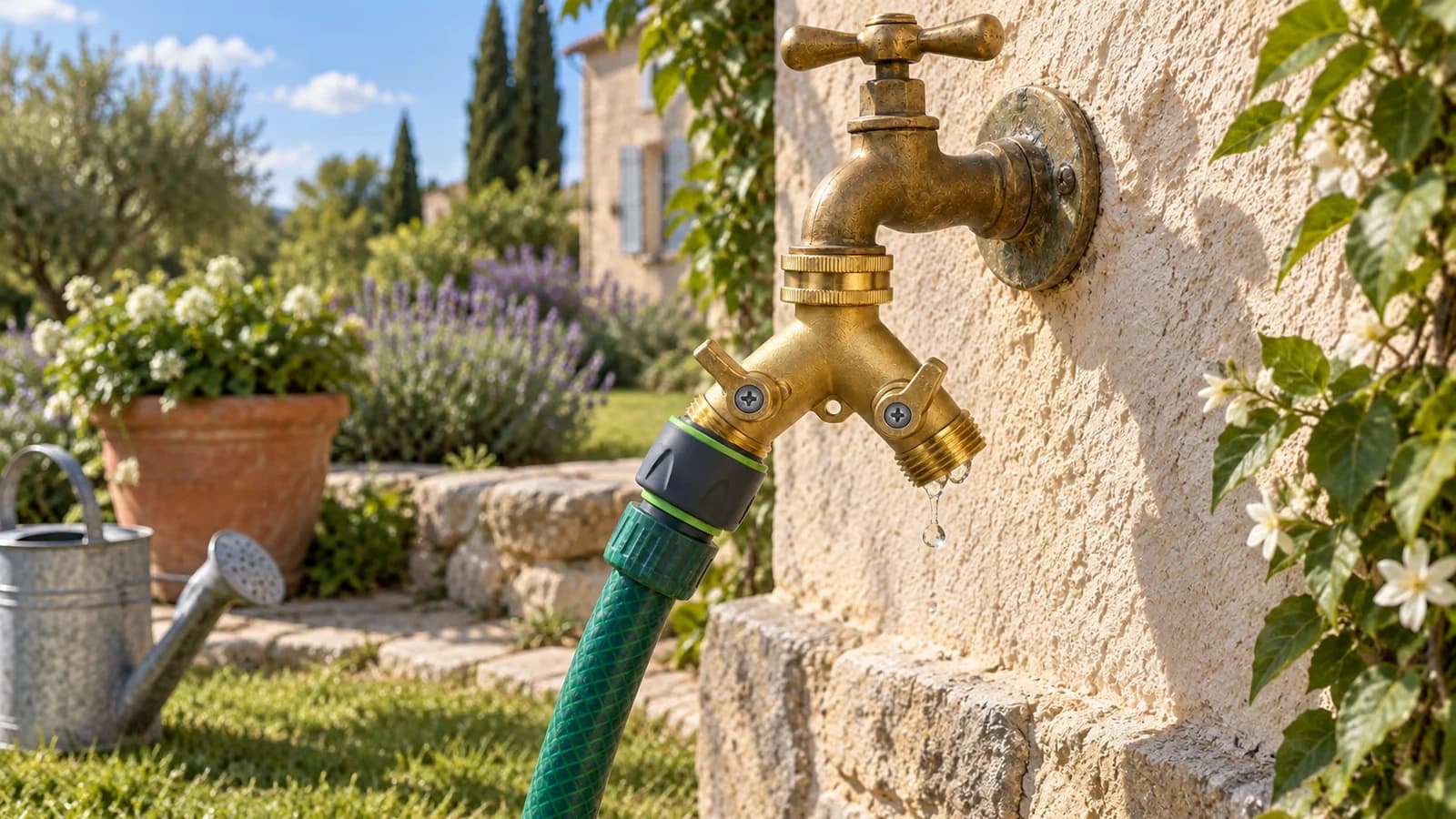

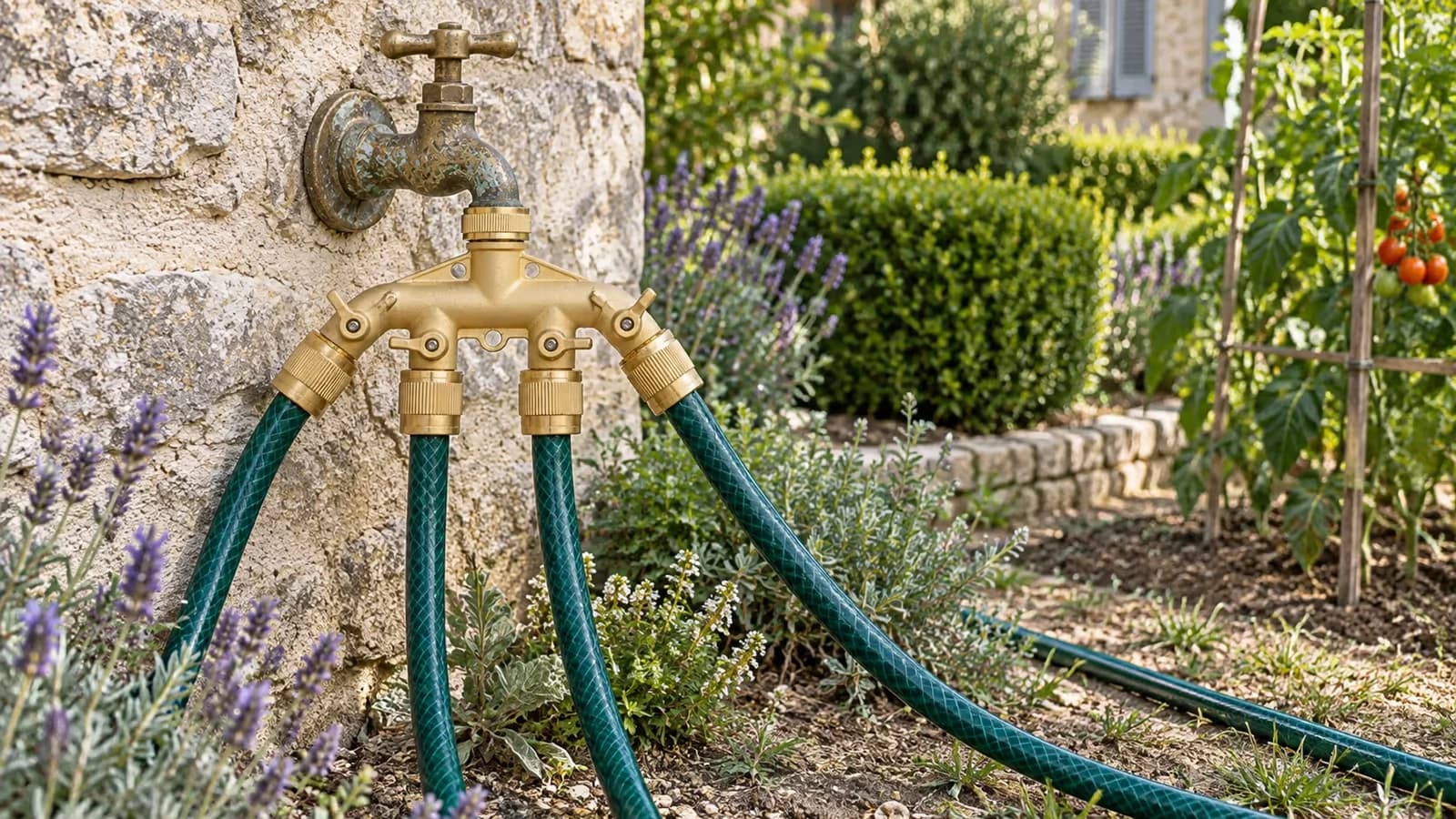

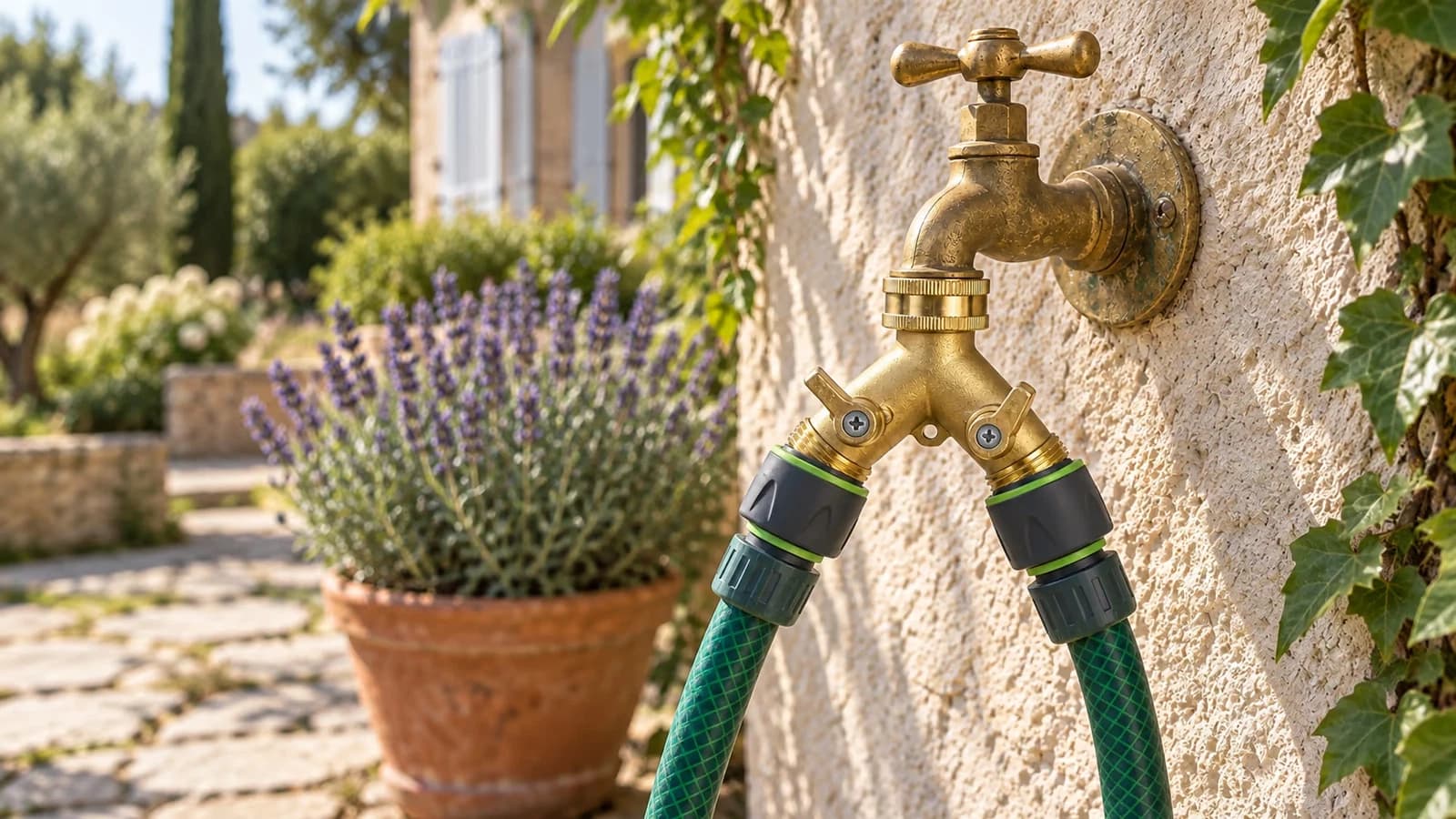

  Un répartiteur à robinets se fixe sur le robinet puis distribue deux ou quatre tuyaux, un robinet séparé sur chaque sortie pour ouvrir une ligne sans couper les autres.

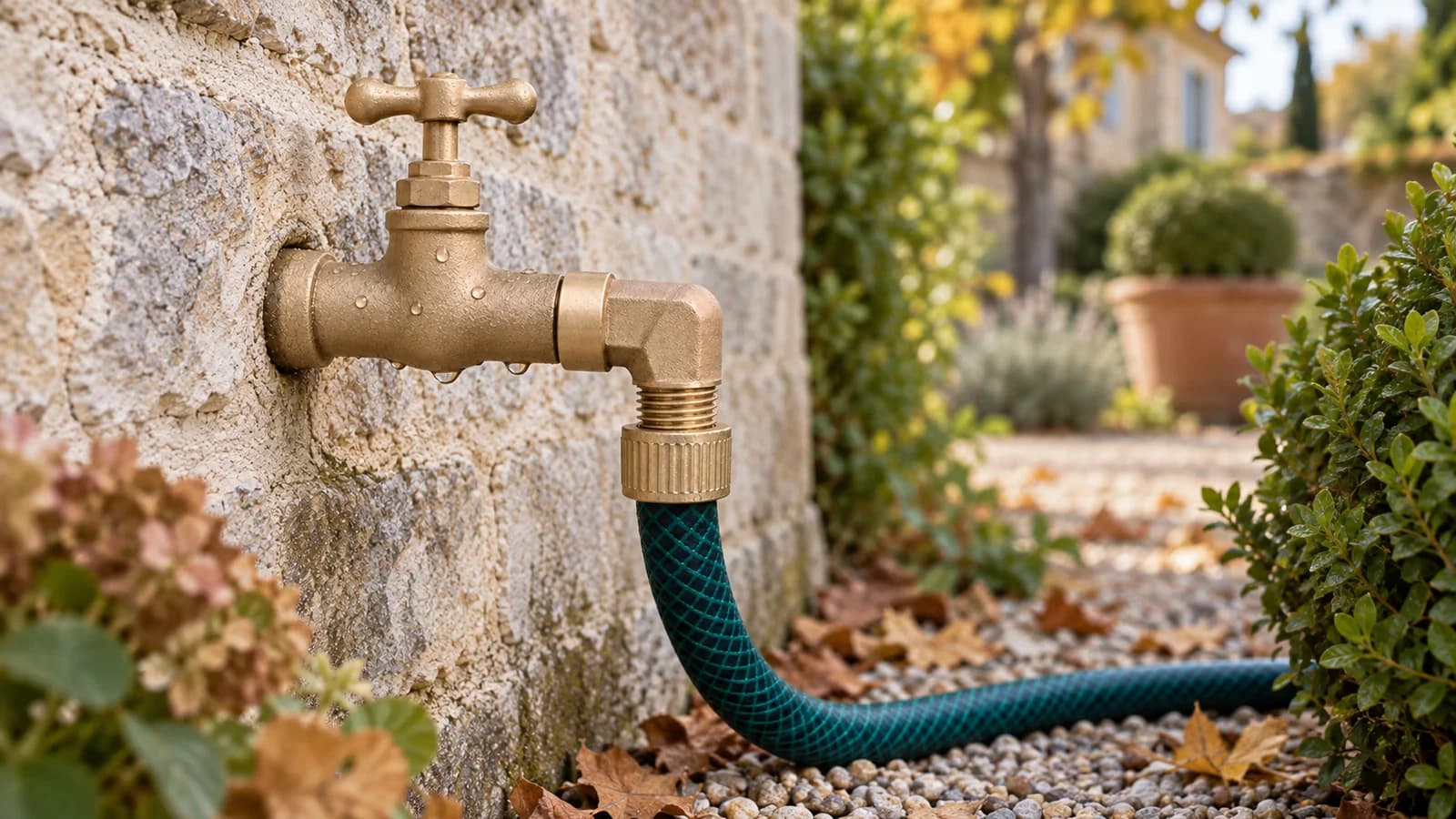

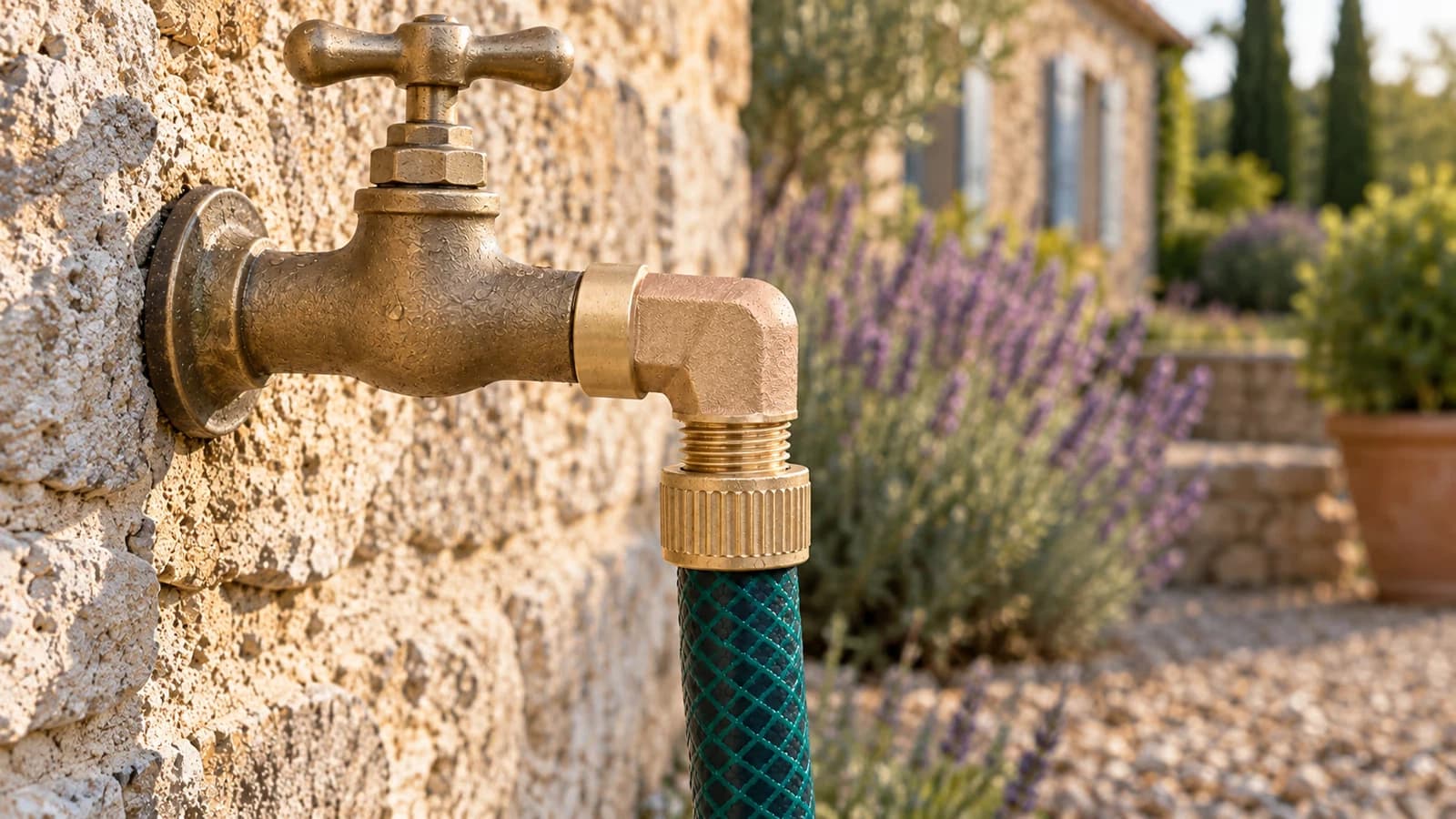

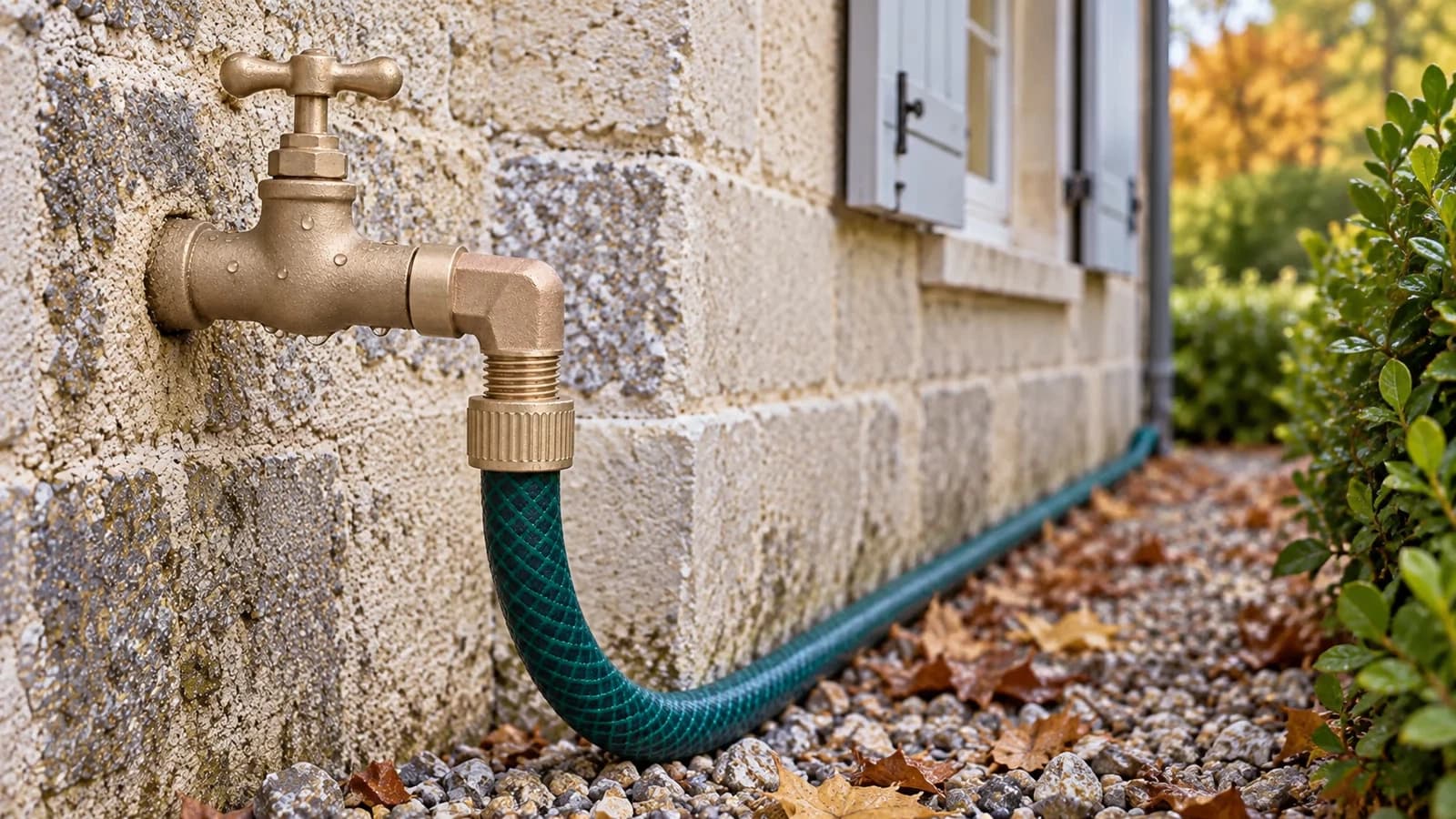

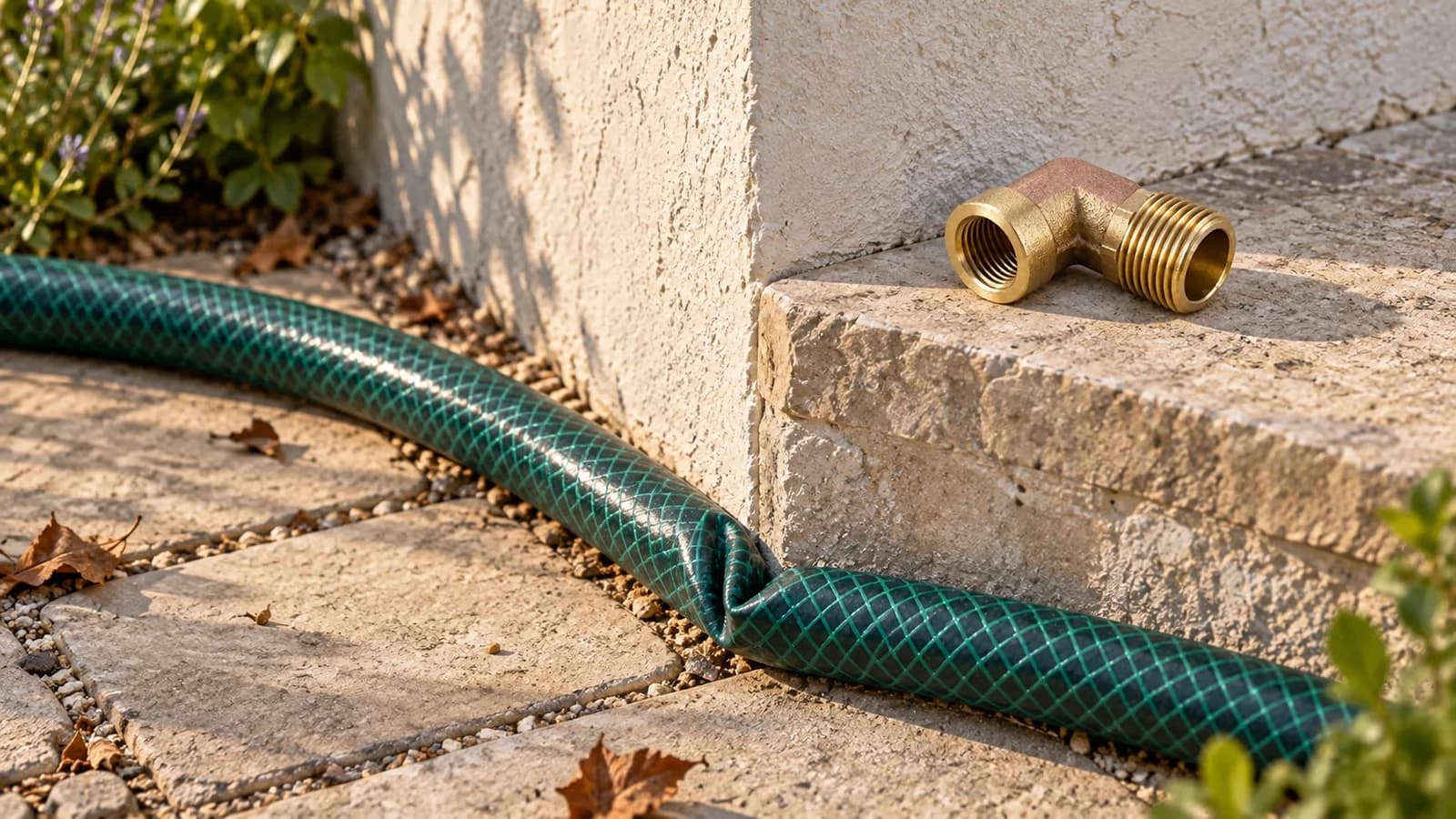

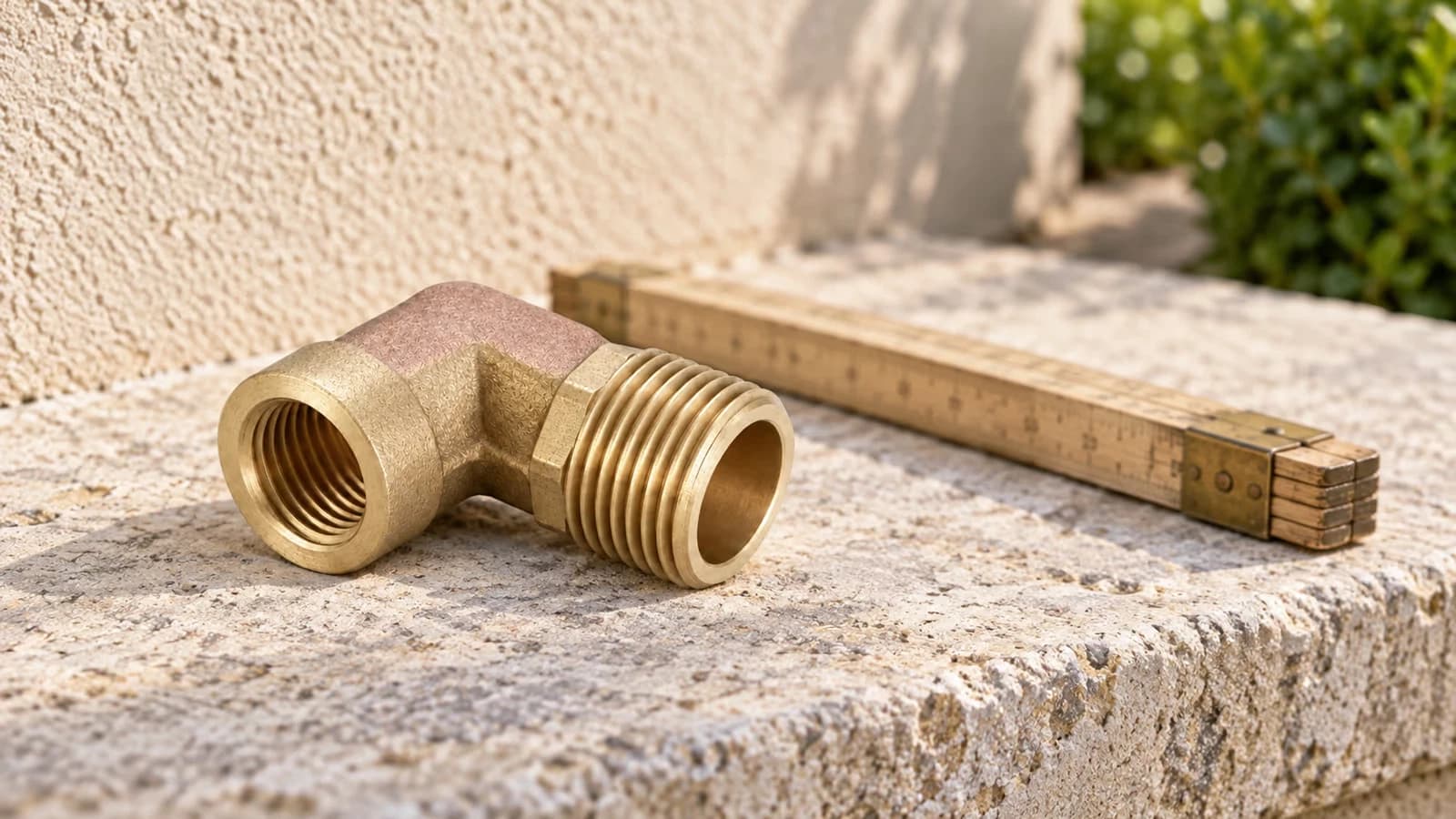

• Repartir la ligne à angle droit

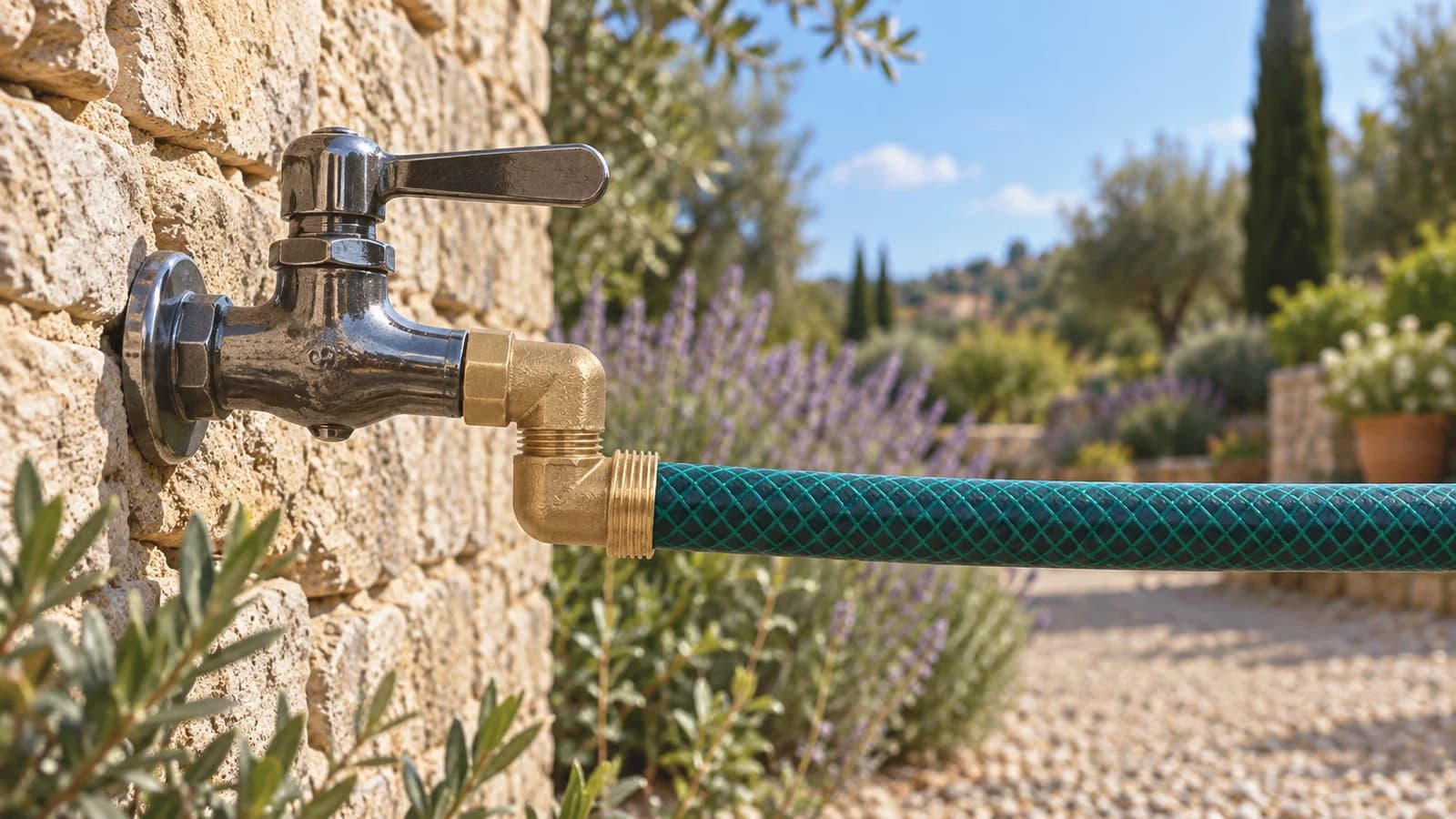

  Un coude femelle vers mâle, vissé à la sortie d’un robinet ou au coin de la façade : le tuyau repart le long du mur au lieu de se plier sur l’angle.

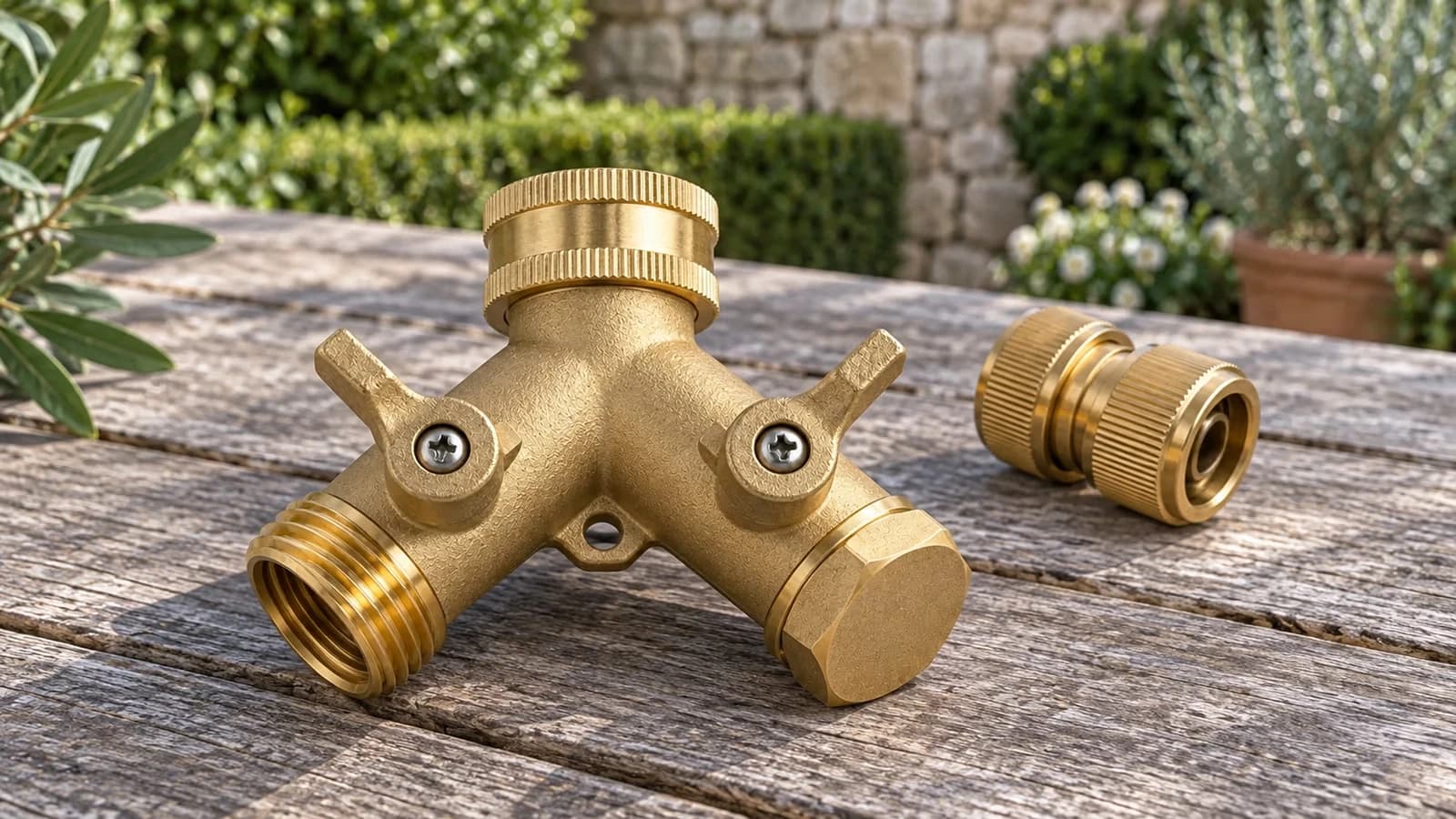

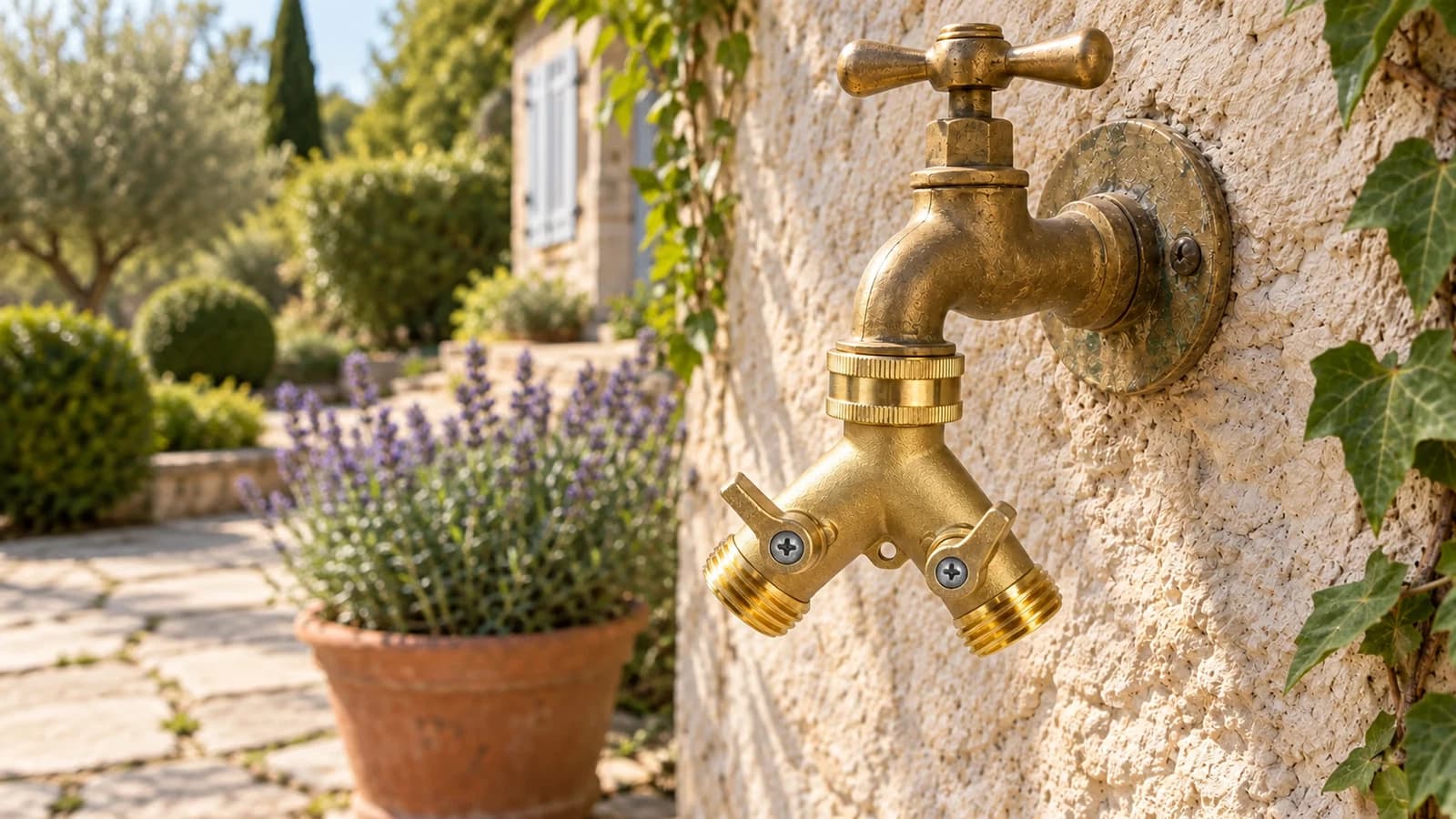

• Condamner une sortie libre

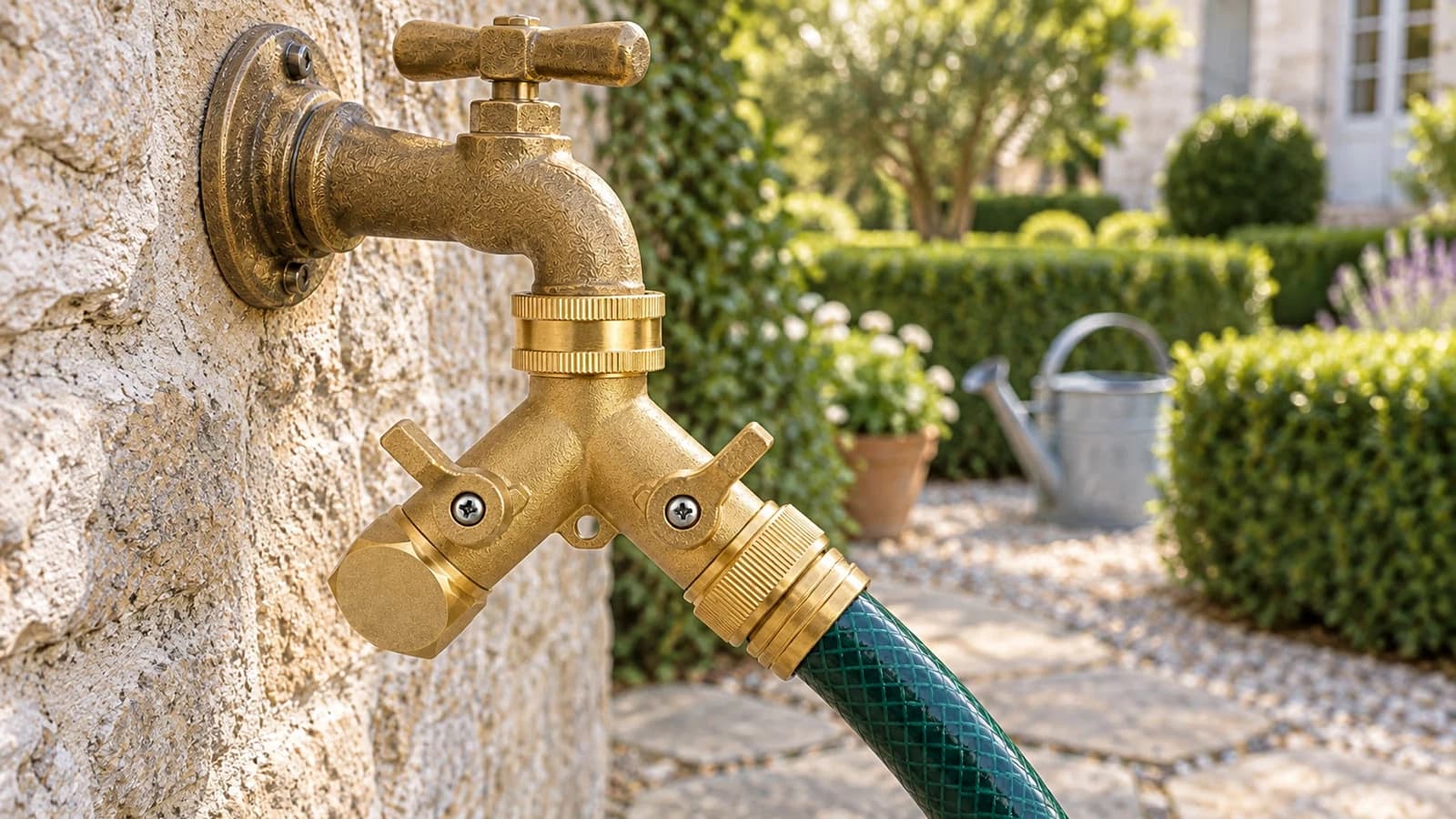

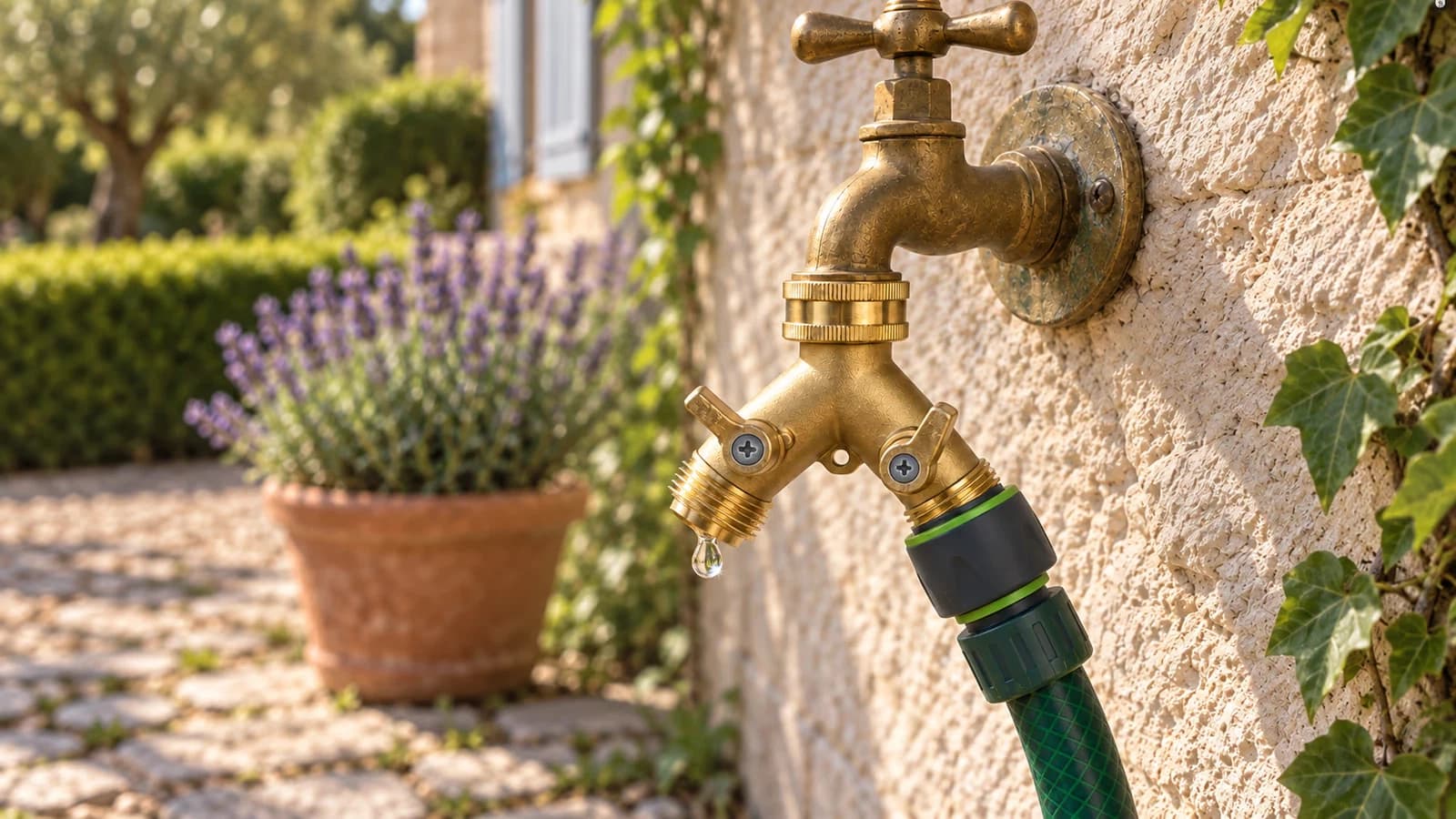

  Un bouchon ferme le piquage laissé libre d’un répartiteur ou la sortie d’un robinet hors service. La référence à commander est celle du filetage de cette sortie, pas celle du tuyau.

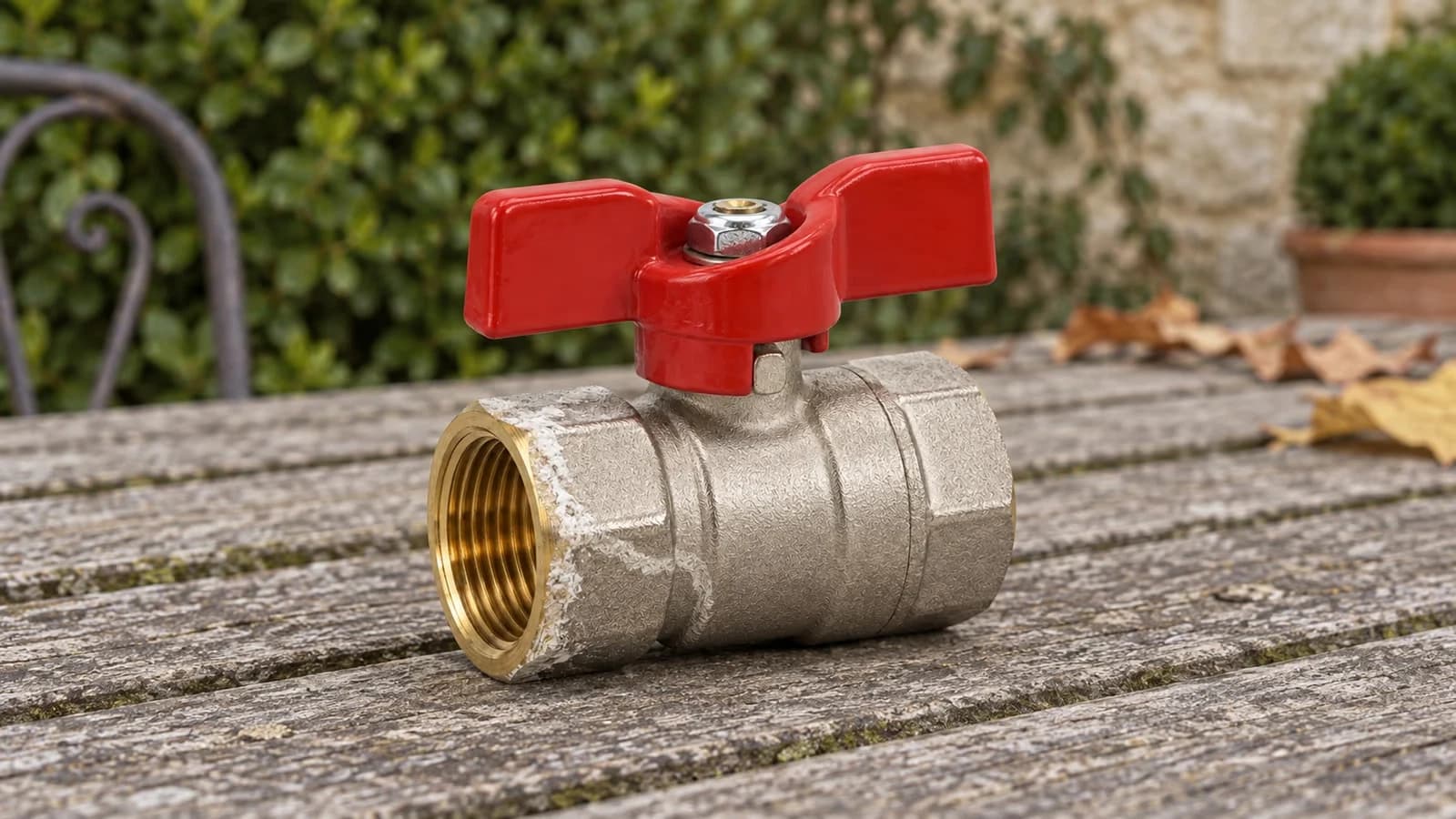

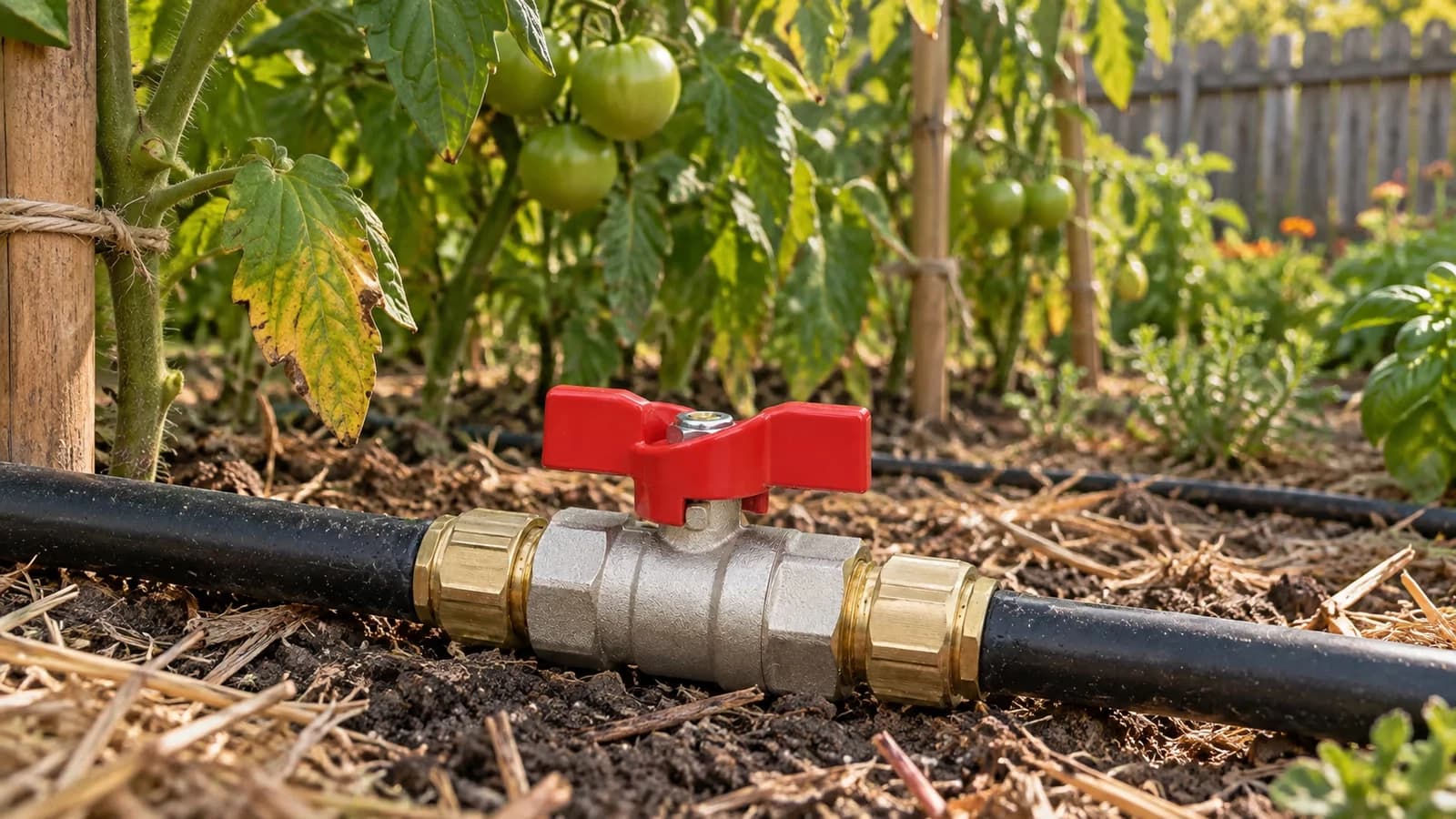

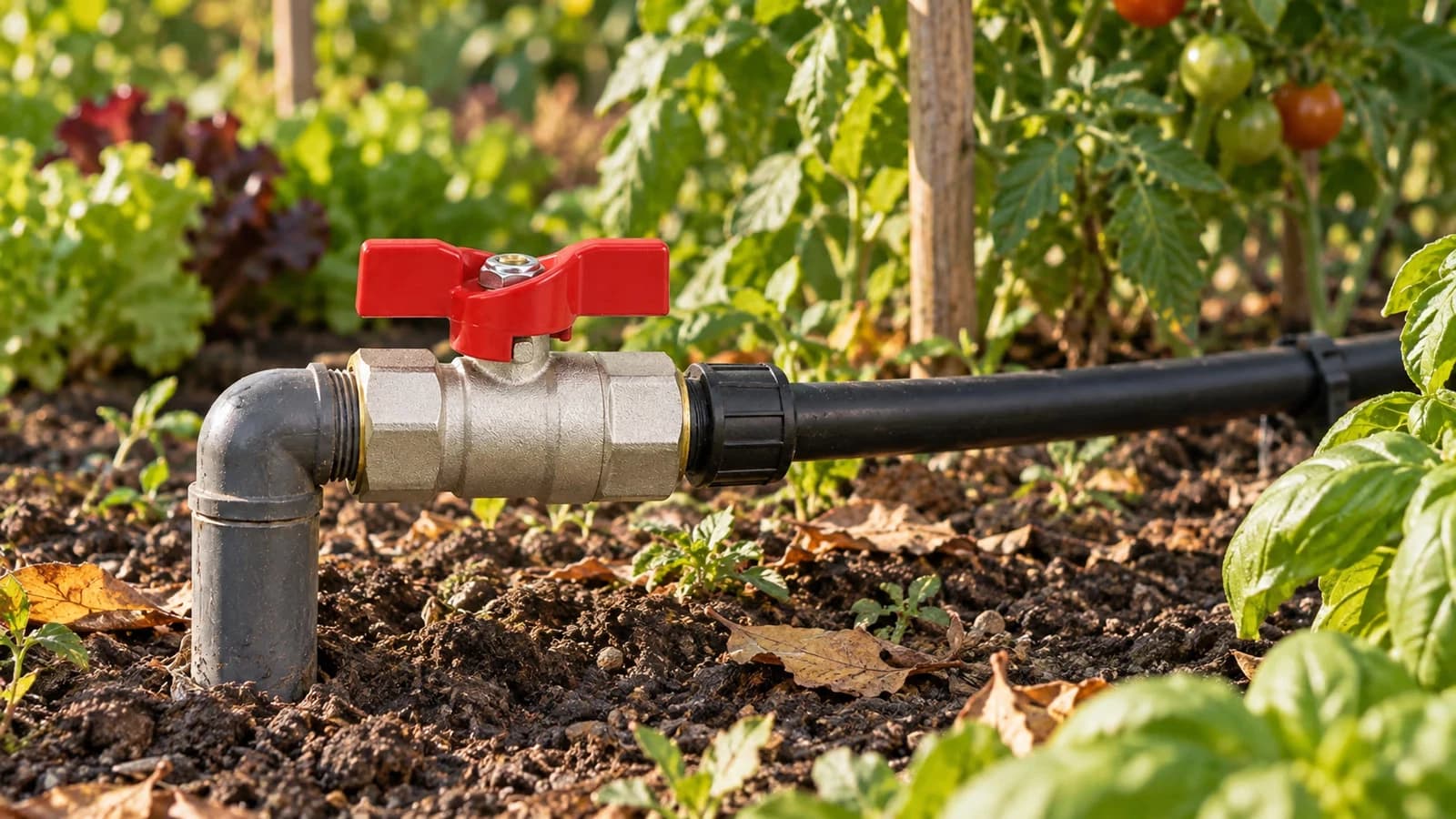

• Fermer une branche du réseau

  La vanne se visse entre deux sorties mâles 1/2 pouce : un serrage modéré suffit, à la main puis achevé à la clé sans forcer. Elle se choisit sur le filetage de la ligne, jamais sur le diamètre du tuyau.

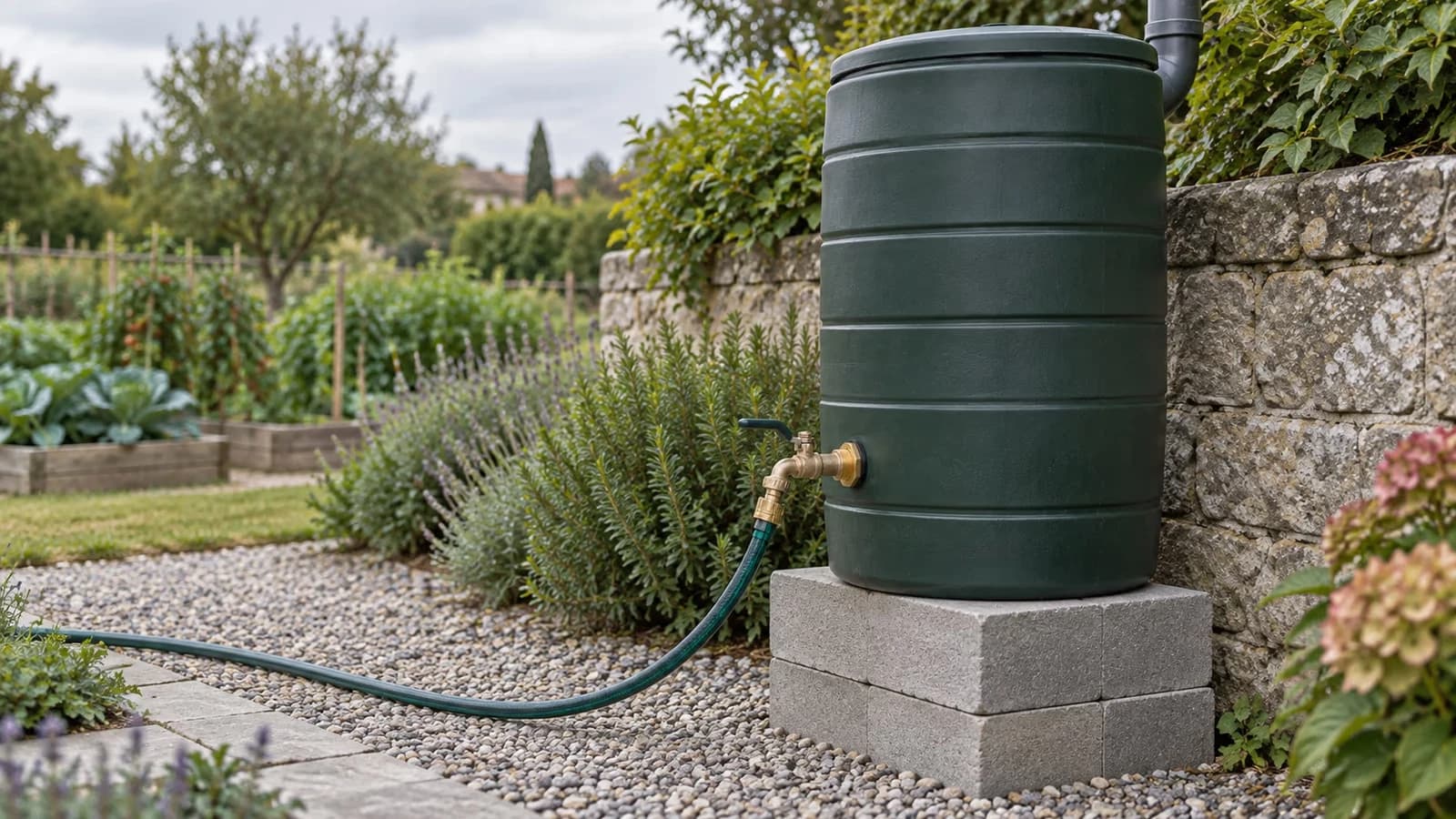

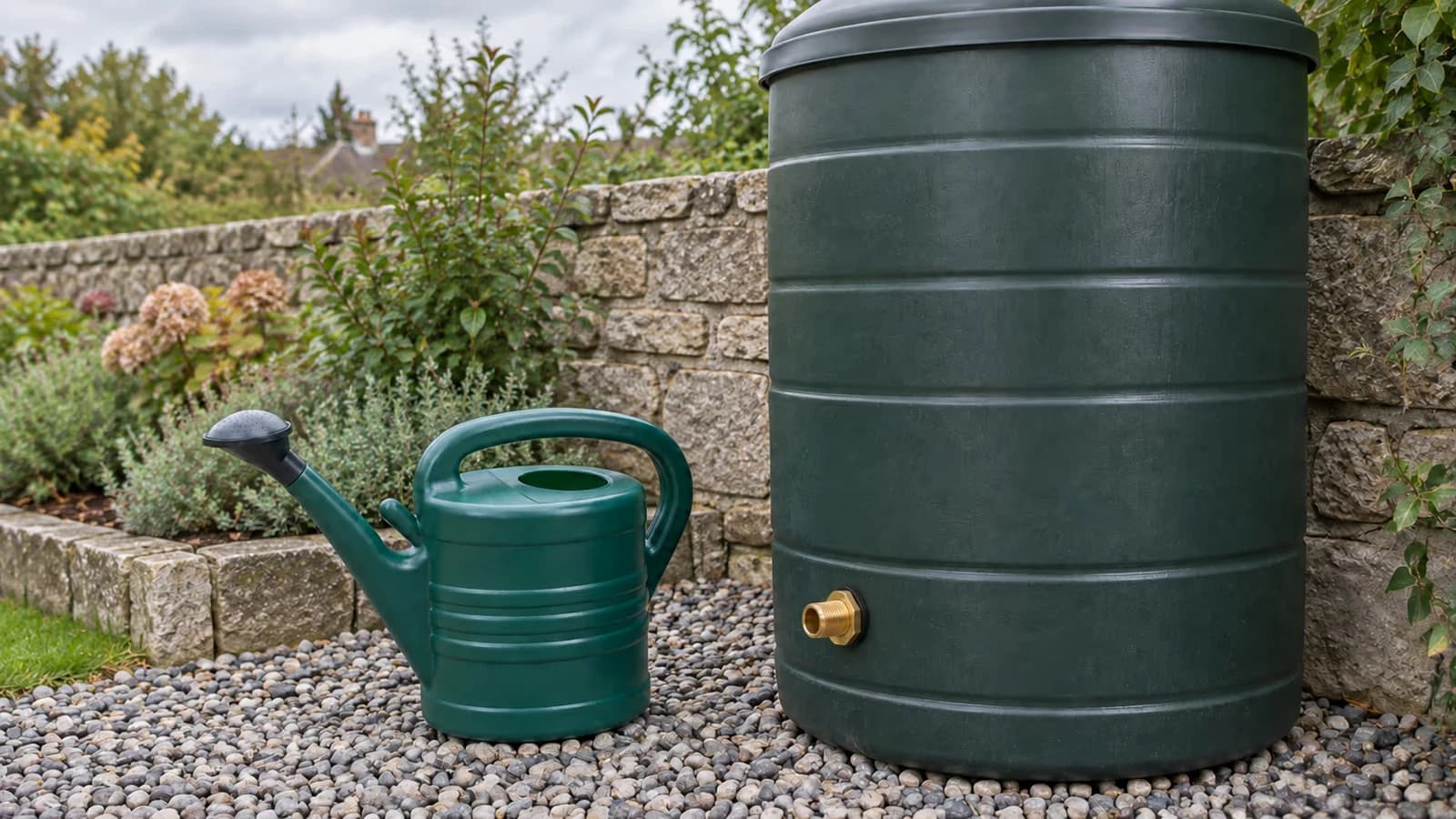

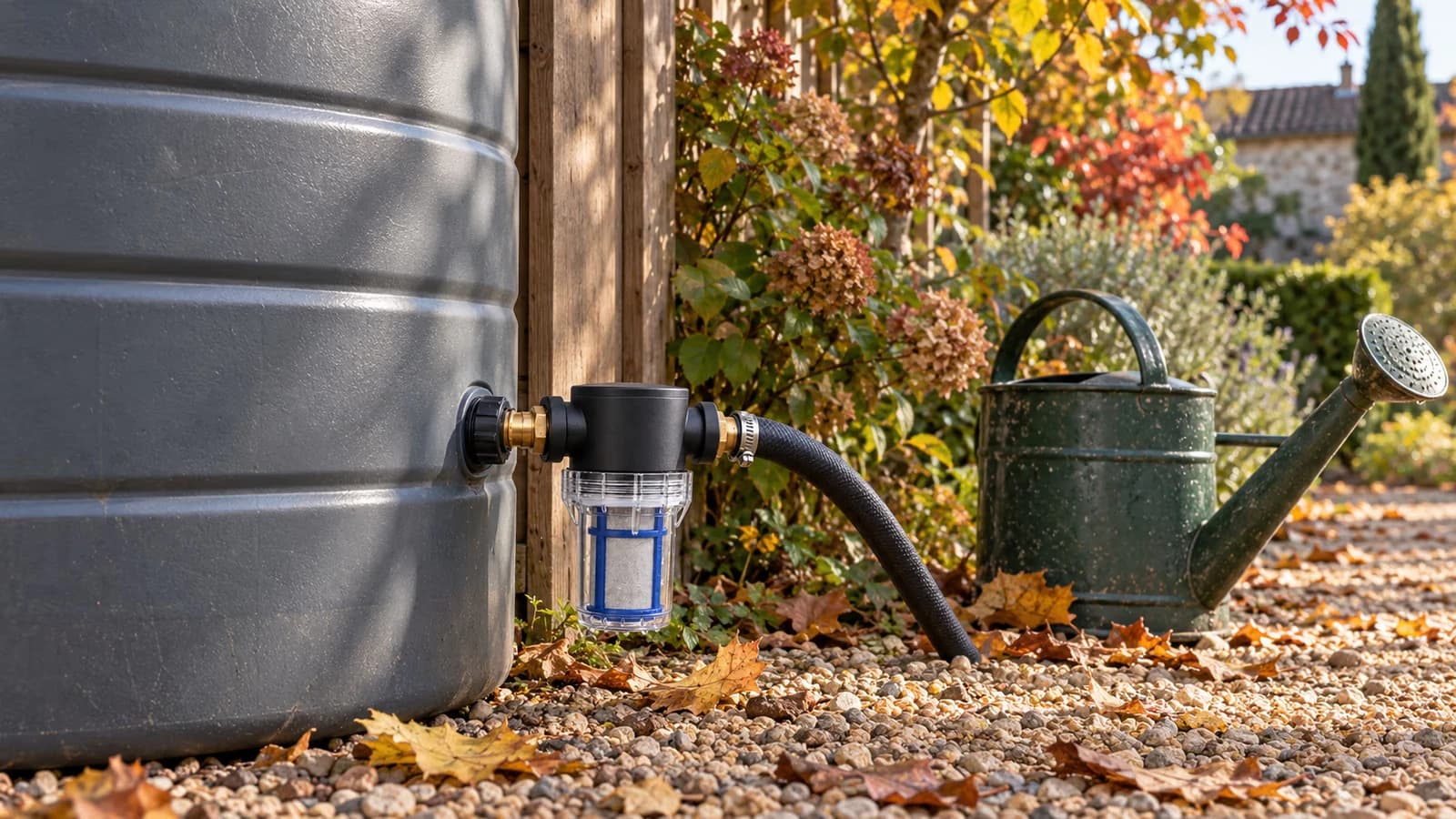

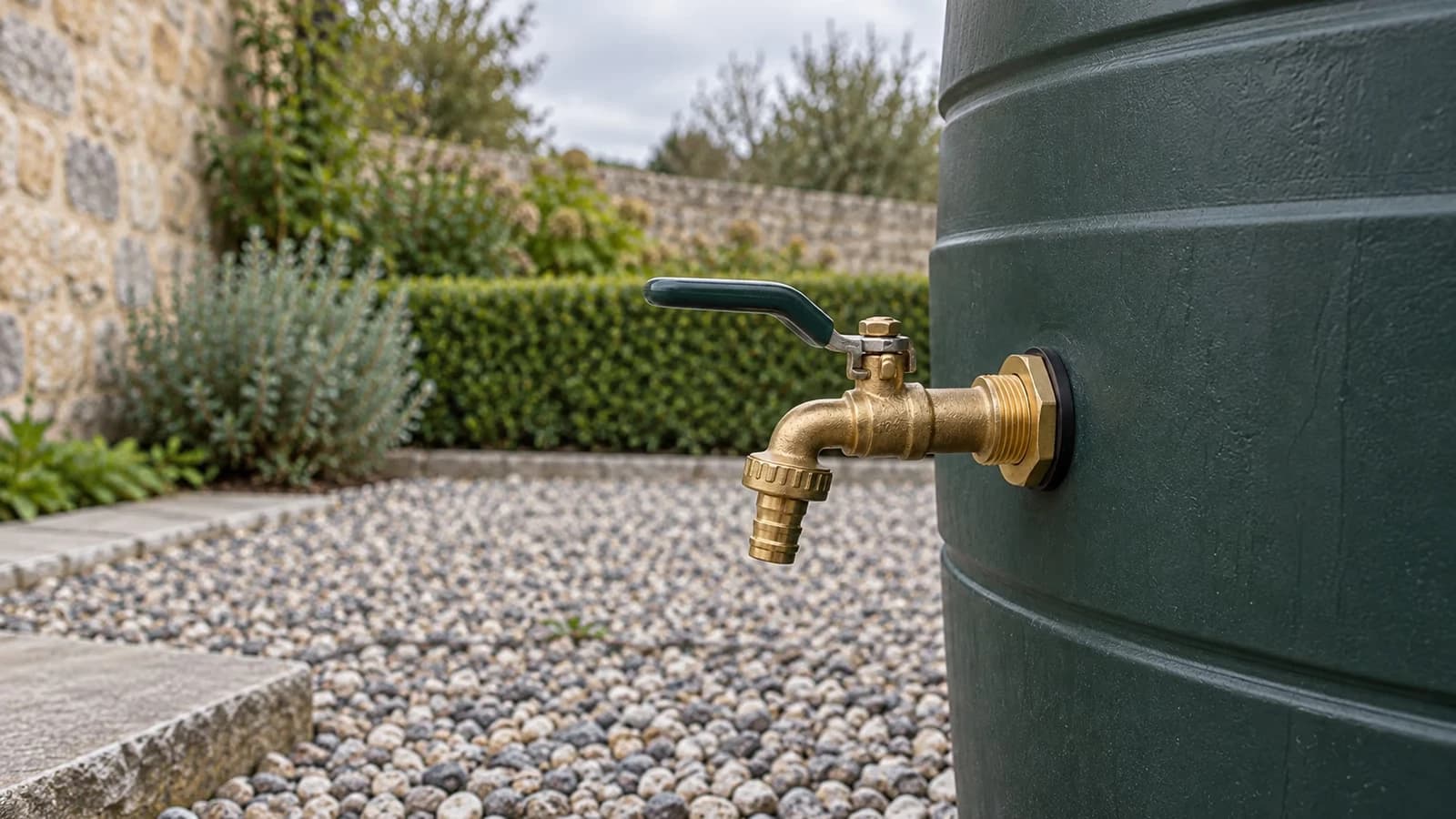

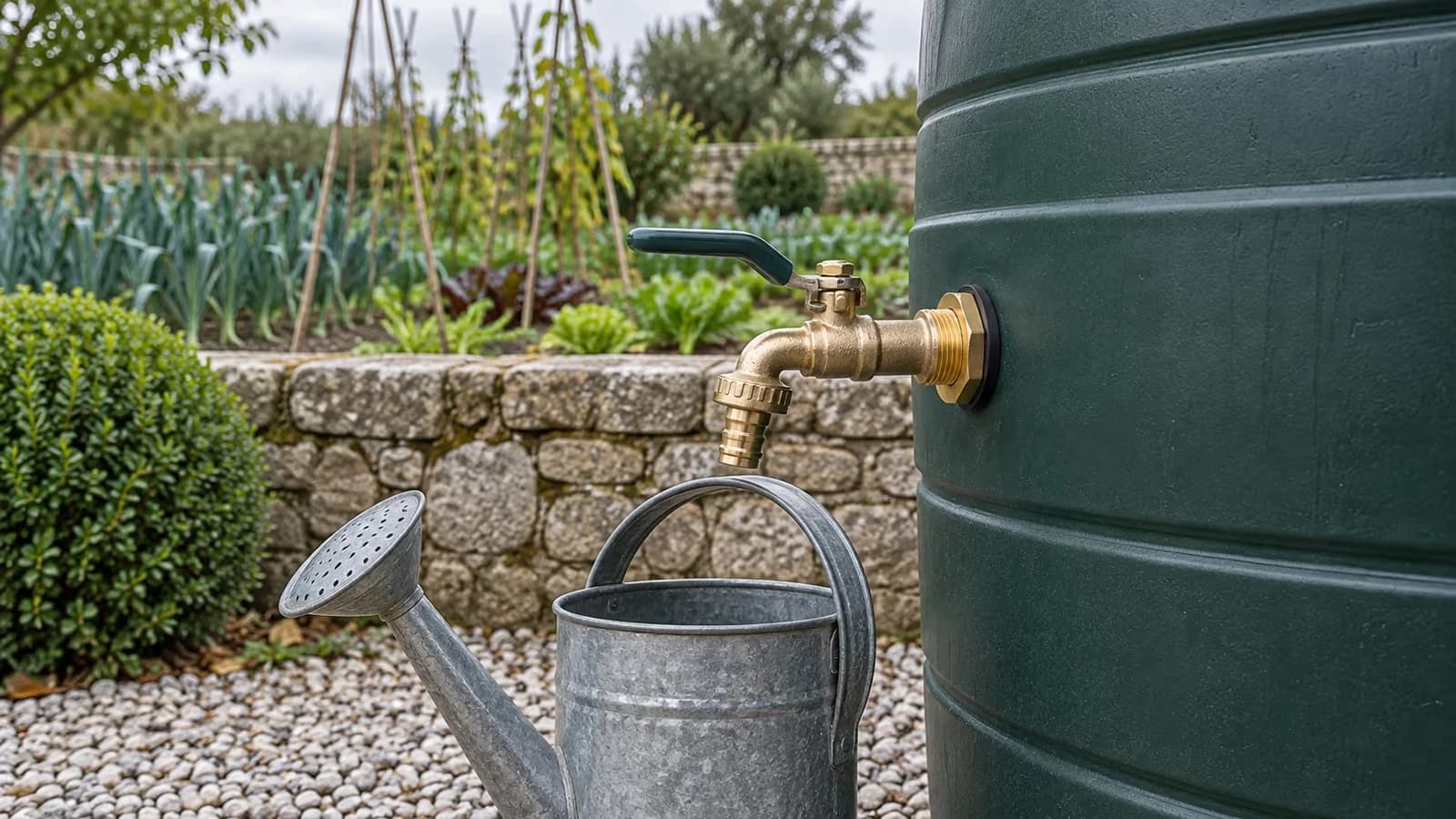

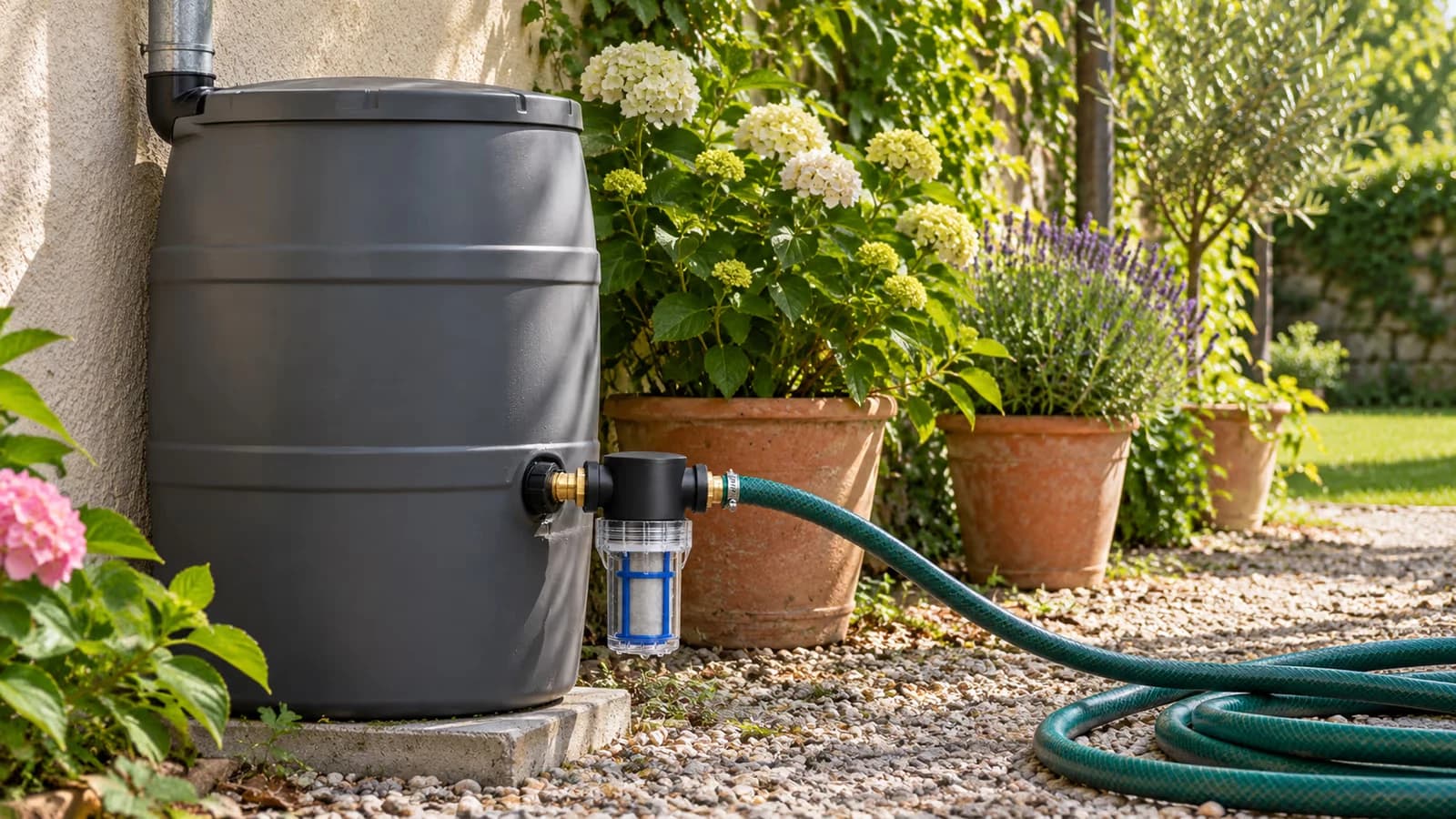

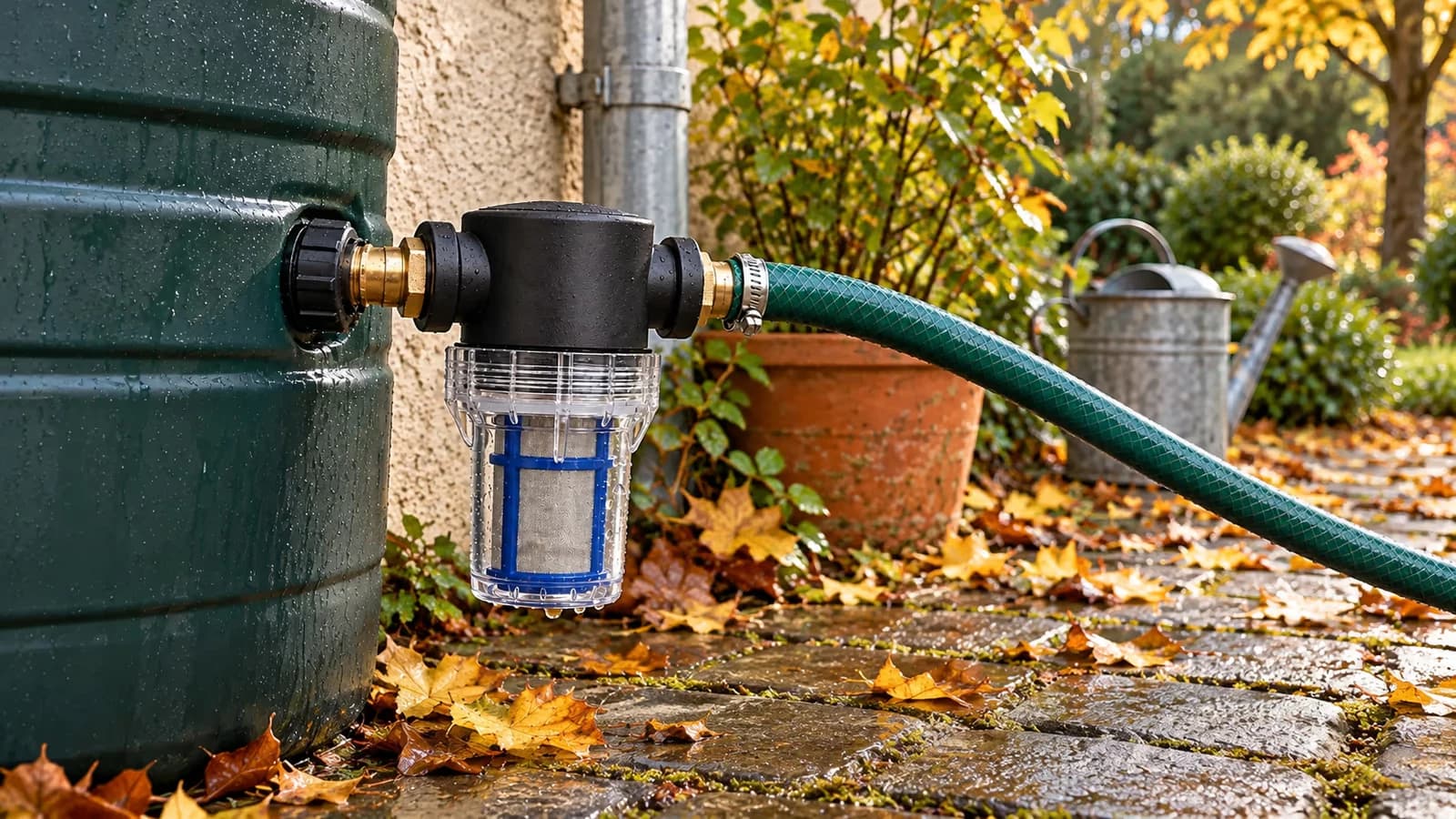

• Point d’eau sur une cuve de récupération

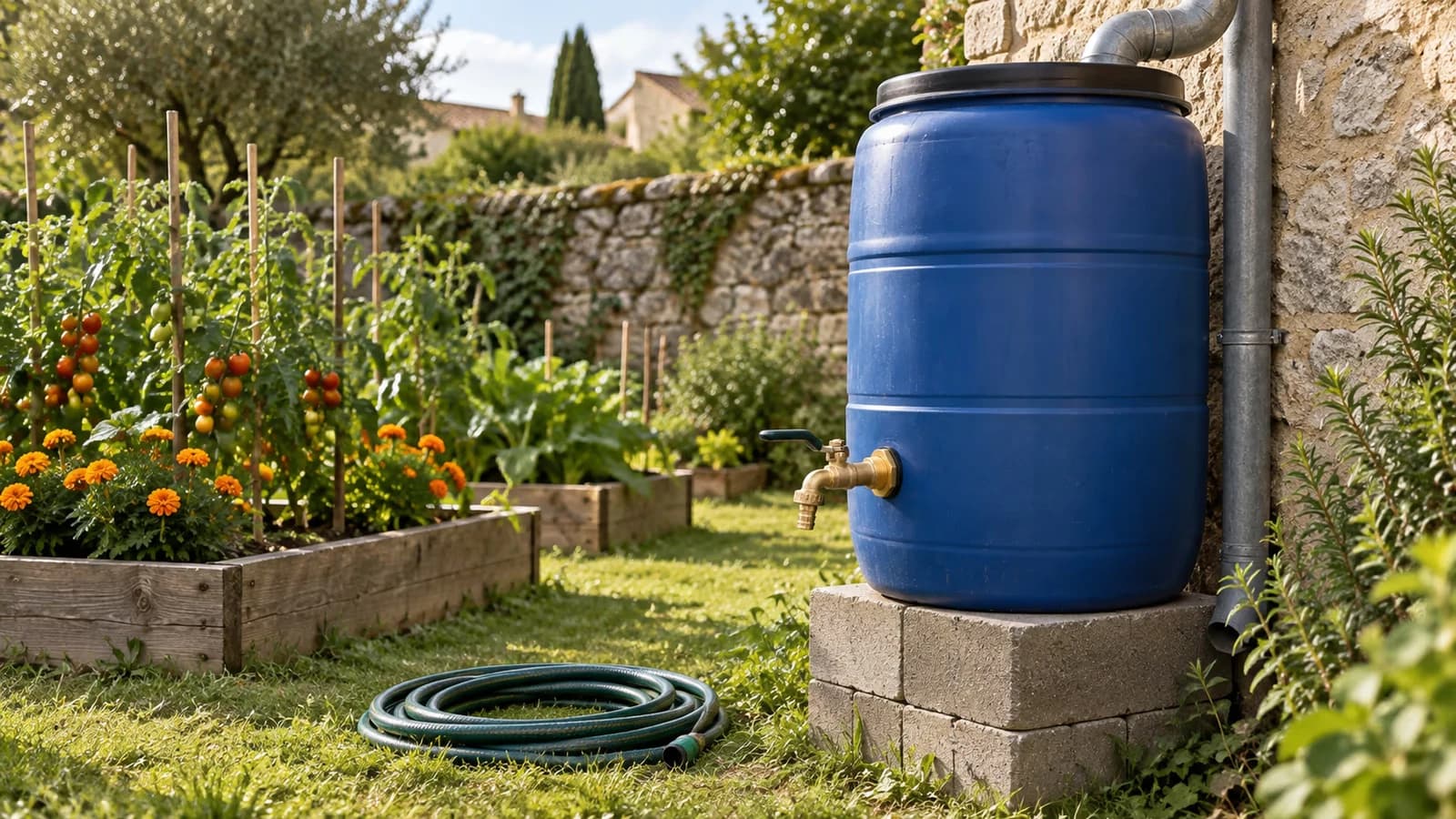

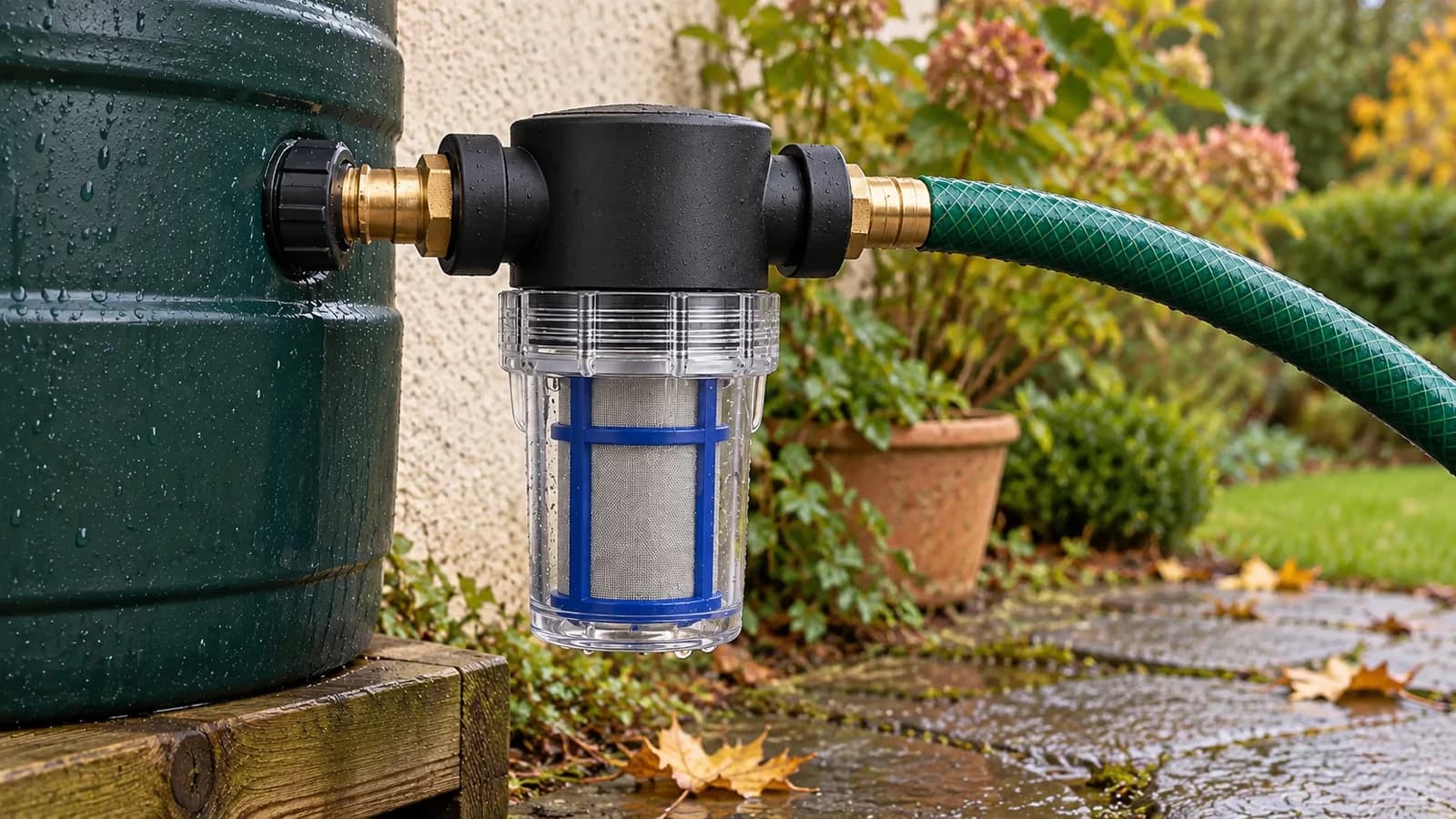

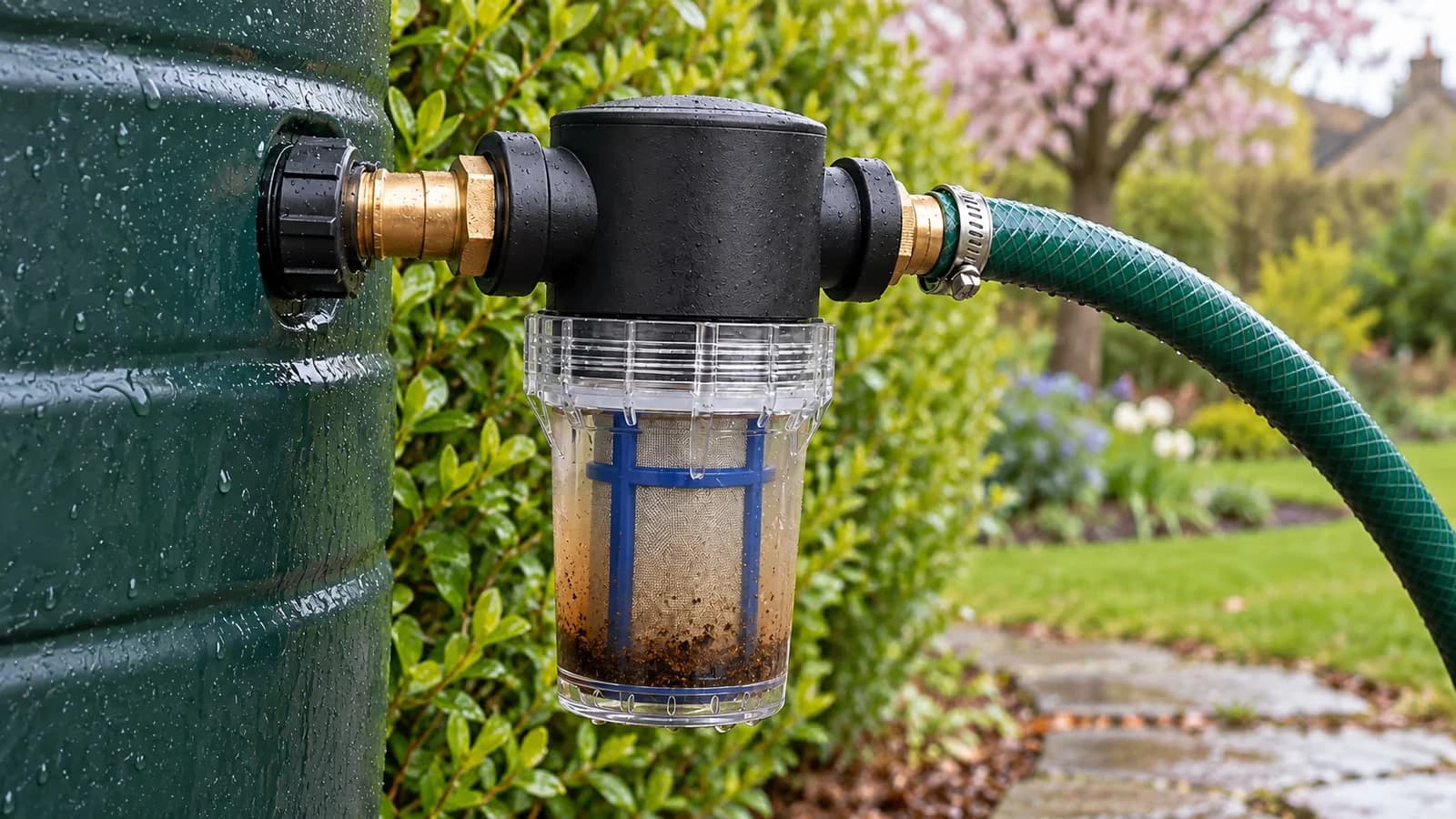

  Un fût ou une cuve s’équipe d’une traversée de paroi : la paroi se perce, la pièce s’y engage et l’accessoire femelle 1/2 pouce vient s’y visser, à l’extérieur. Le joint plat posé contre la paroi fait l’étanchéité. Repérez l’emplacement avant de percer, en évitant nervures et poignées.

• Robinet fileté à transformer en sortie à clipser

  Prenez la pièce au filetage femelle de votre robinet, 1/2 pouce, soit 15x21, puis vissez-la à la main. Le tuyau ou le pistolet s’enclenche ensuite sur sa sortie mâle ; un 3/4 pouce ne la reçoit pas.

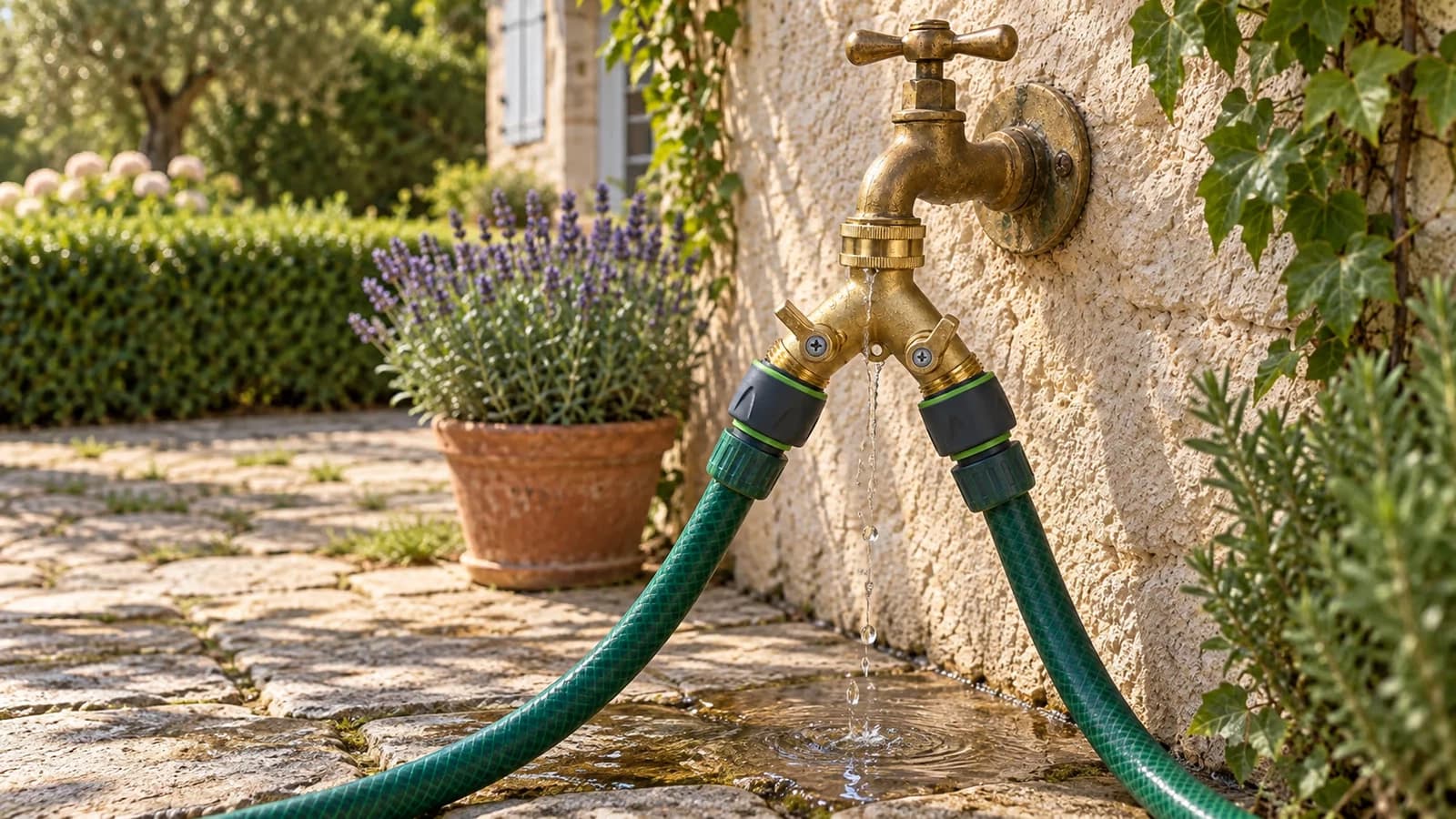

Comment monter un raccord d’arrosage et éviter les fuites ?

1. 1.Tranchez le tuyau bien d’équerre, au sécateur ou au cutter, sans écraser la gaine.
2. 2.Vérifiez que le joint plat est présent, à plat dans le fond de l’écrou.
3. 3.Sans joint sur le filetage, enroulez du ruban PTFE dans le sens de la vis, sans dépasser le bord du filet.
4. 4.Serrez à la main, puis le quart de tour final se donne à la clé, sans forcer.
5. 5.Enfoncez le tuyau jusqu’en butée sur la partie cannelée, puis serrez la bague ou le collier.
6. 6.Ouvrez le robinet doucement et contrôlez chaque jonction avant de lancer l’arrosage.
7. 7.Avant l’hiver, coupez l’arrivée, purgez le réseau et démontez les raccords exposés au gel.

Questions fréquentes sur le raccord tuyau arrosage

• Comment raccorder 2 tuyaux d’arrosage sans raccord ?

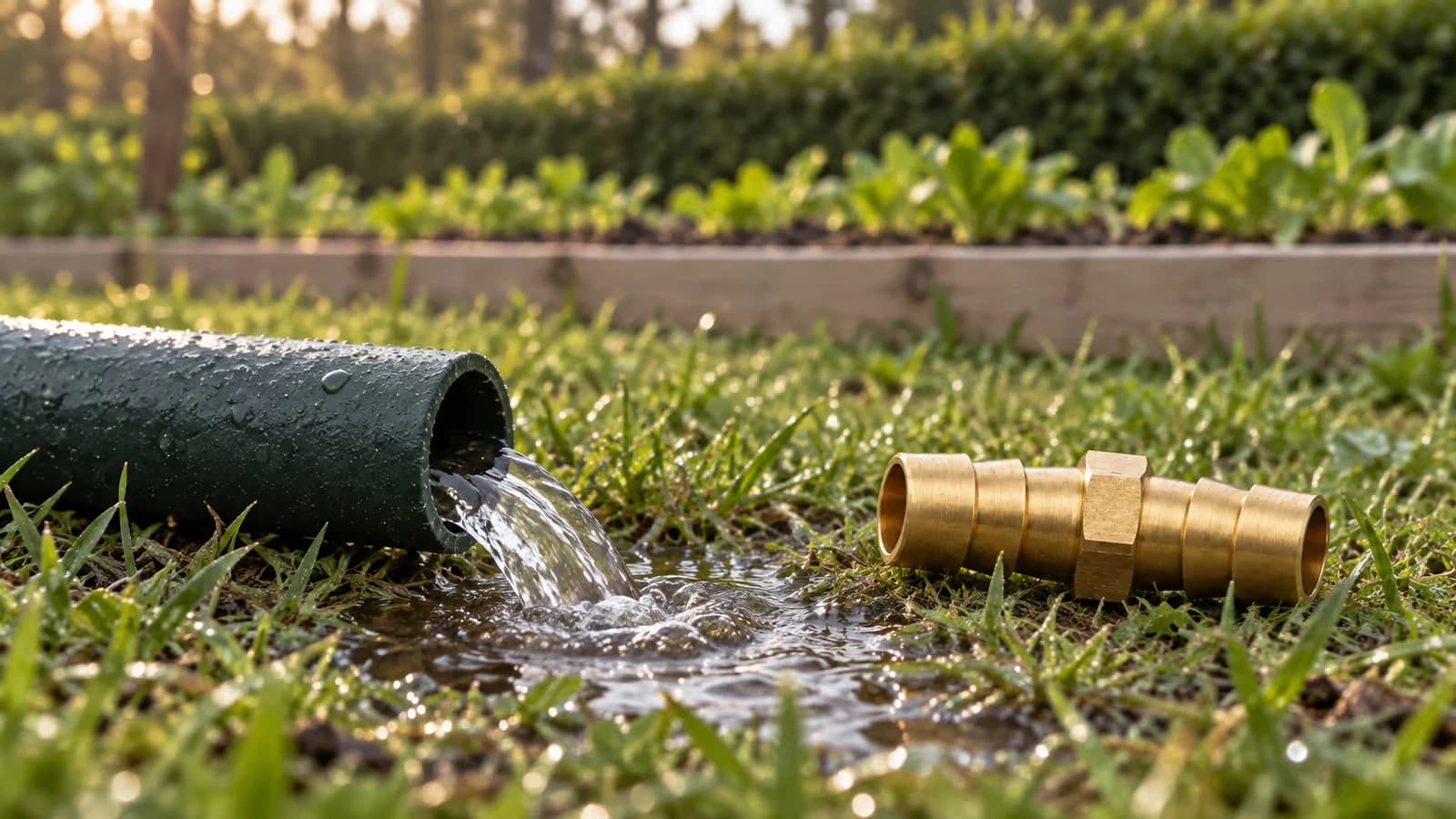

  En dépannage, un morceau de tuyau de diamètre intérieur légèrement supérieur, enfilé sur les deux extrémités et serré par deux colliers, peut tenir le temps d’un arrosage. L’étanchéité reste aléatoire sous la pression du réseau et le montage glisse quand le tuyau est tiré. Pour tenir durablement, une jonction double au bon diamètre reste la solution adaptée.

• Comment raccorder un tuyau d’arrosage à un robinet extérieur ?

  Un robinet de jardin est le plus souvent fileté mâle, en 1/2 pouce (15x21) ou en 3/4 pouce (20x27). Notre kit de raccords laiton couvre ces deux filetages comme les diamètres intérieurs de 8 à 19 mm : prenez la variante femelle au filetage de votre robinet, puis emmanchez le tuyau de son côté barbelure. Lisez l’appellation gravée sur le robinet avant de commander, elle évite le doute entre le 1/2 et le 3/4.

• Comment mettre un raccord sur un tuyau d’arrosage ?

  Coupez l’extrémité bien droite, puis emmanchez la pièce au diamètre intérieur du tuyau, jusqu’à la butée du corps : sur une jonction à double barbelure comme sur un T 3 voies, la pièce s’enfile sans outil et sans collier. Côté filetage, vissez l’écrou à la main sans forcer, un serrage excessif déforme le joint plat. Une extrémité coupée de biais laisse passer l’eau même quand l’écrou est bien en place.

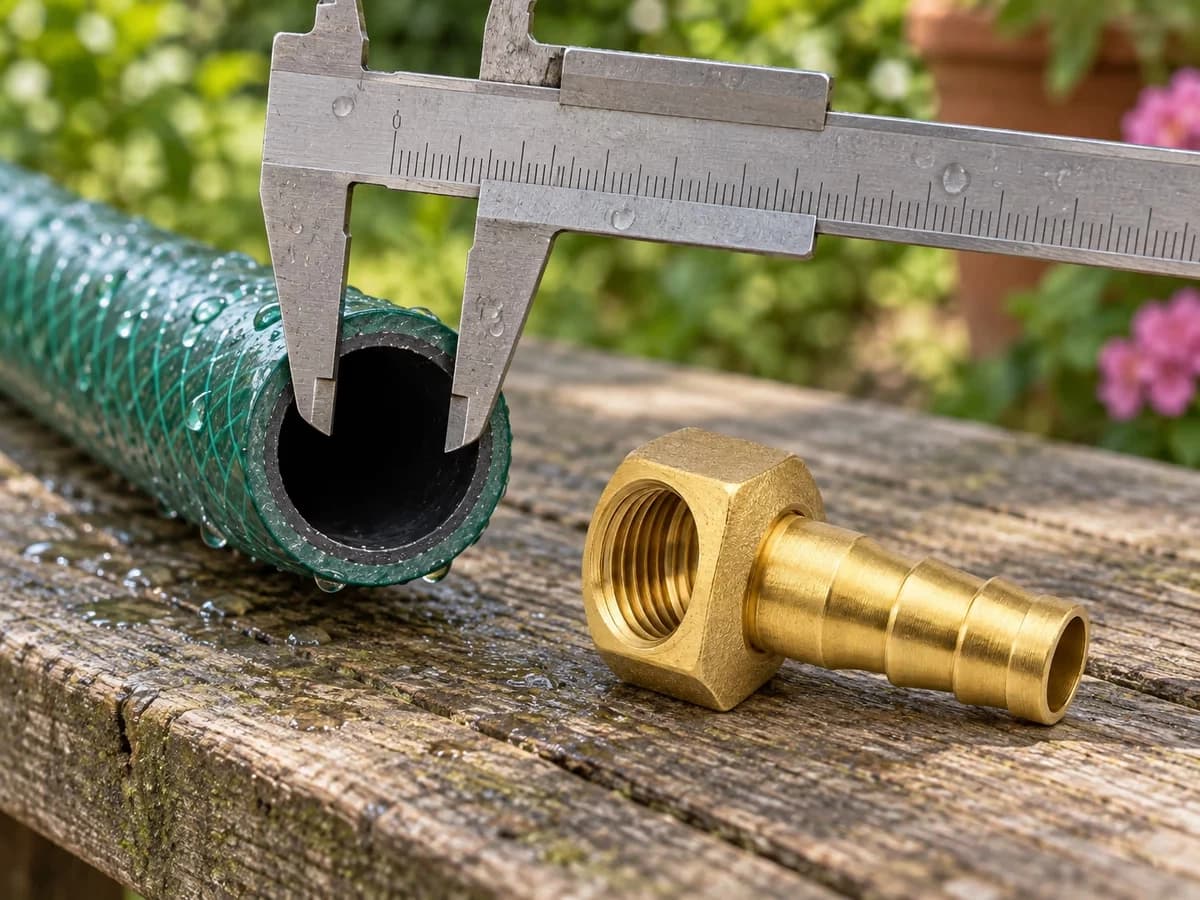

• Comment calculer le diamètre d’un tuyau d’arrosage pour un raccord ?

  Lisez d’abord l’inscription imprimée le long de la gaine, qui indique le plus souvent le diamètre intérieur. À défaut, coupez une extrémité bien droite et mesurez l’intérieur au pied à coulisse. Mesurer l’extérieur ne suffit pas : l’épaisseur de paroi varie selon la construction du tuyau.

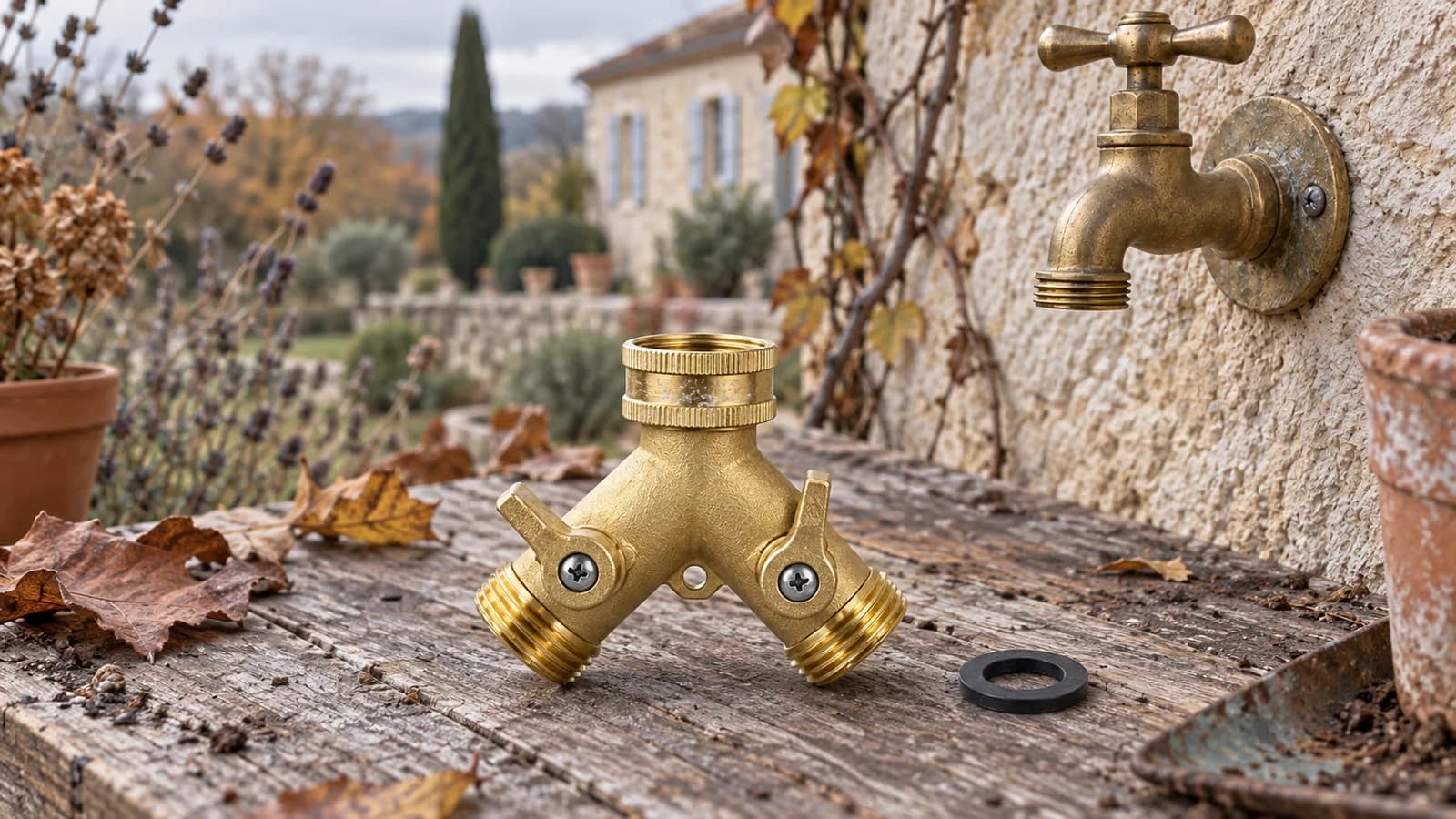

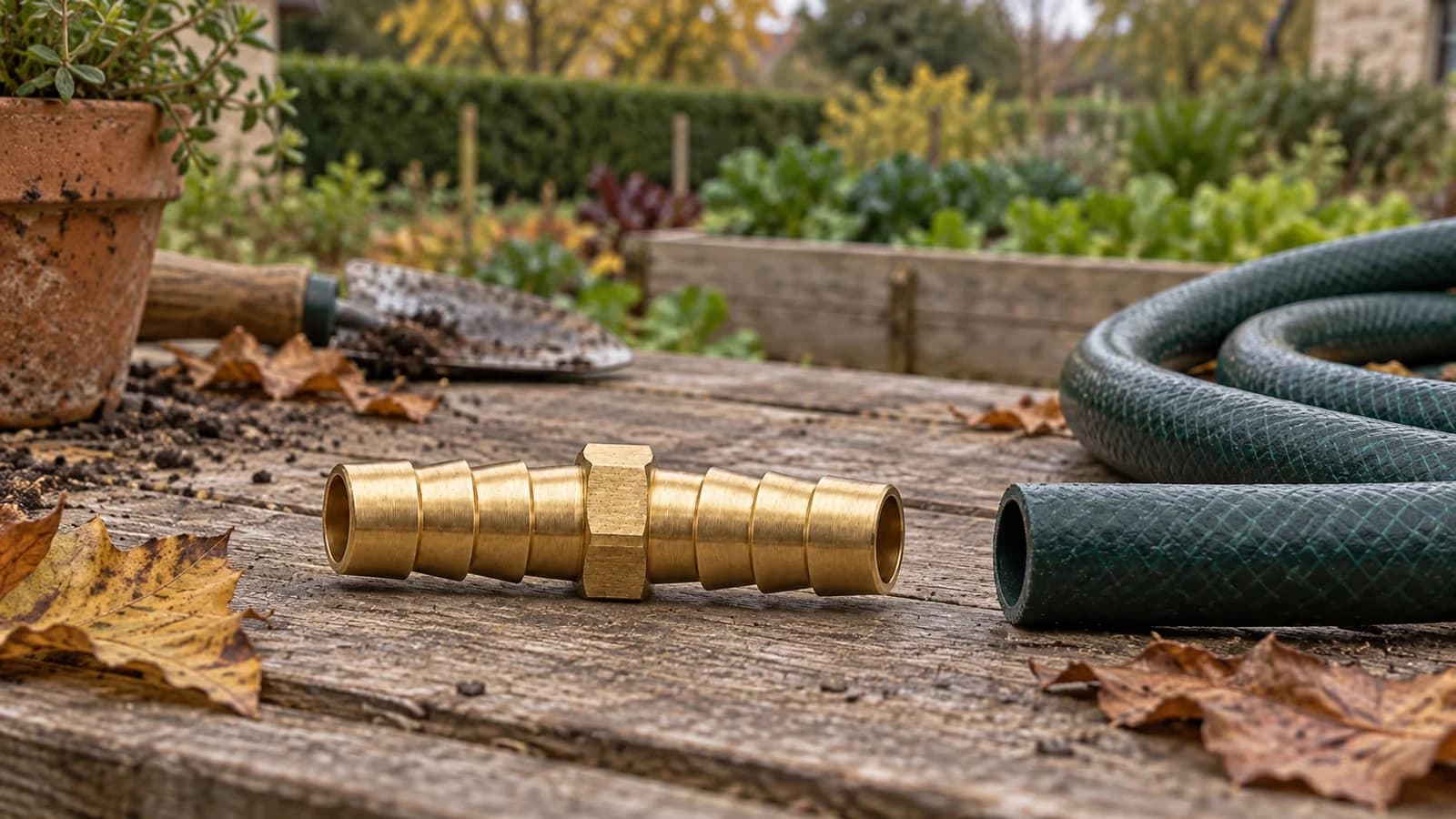

• Faut-il démonter les raccords laiton en hiver ?

  Le métal ne craint pas le gel : c’est l’eau prisonnière à l’intérieur qui abîme la pièce, en écartant le joint torique ou en fendant la paroi voisine. Les joints démontés se rangent à l’abri, dans un sachet fermé, pour rester souples jusqu’au printemps ; un joint craquelé ou écrasé se remplace avant la remise en eau.

• Quelle garantie et quel délai pour nos raccords laiton ?

  Nos raccords laiton, filetés, rapides, jonctions ou répartiteurs, sont vendus à l'unité et garantis 2 ans. Ils sont livrés en 7 à 15 jours ouvrés. Si la taille ne correspond pas à votre installation, le retour reste possible pendant 30 jours, selon les conditions indiquées dans nos pages de livraison et de retour.
