Coude ou manchon pour un angle d'arrosage : la question n'a pas une seule réponse. Le virage peut se faire dans une pièce rigide, dans la courbe du tuyau, ou plus loin, en déplaçant le problème. Les trois choix tiennent debout, mais ils ne coûtent pas la même chose : ni la même place, ni le même débit, ni le même entretien. Voici comment trancher selon ce que vous avez au coin.

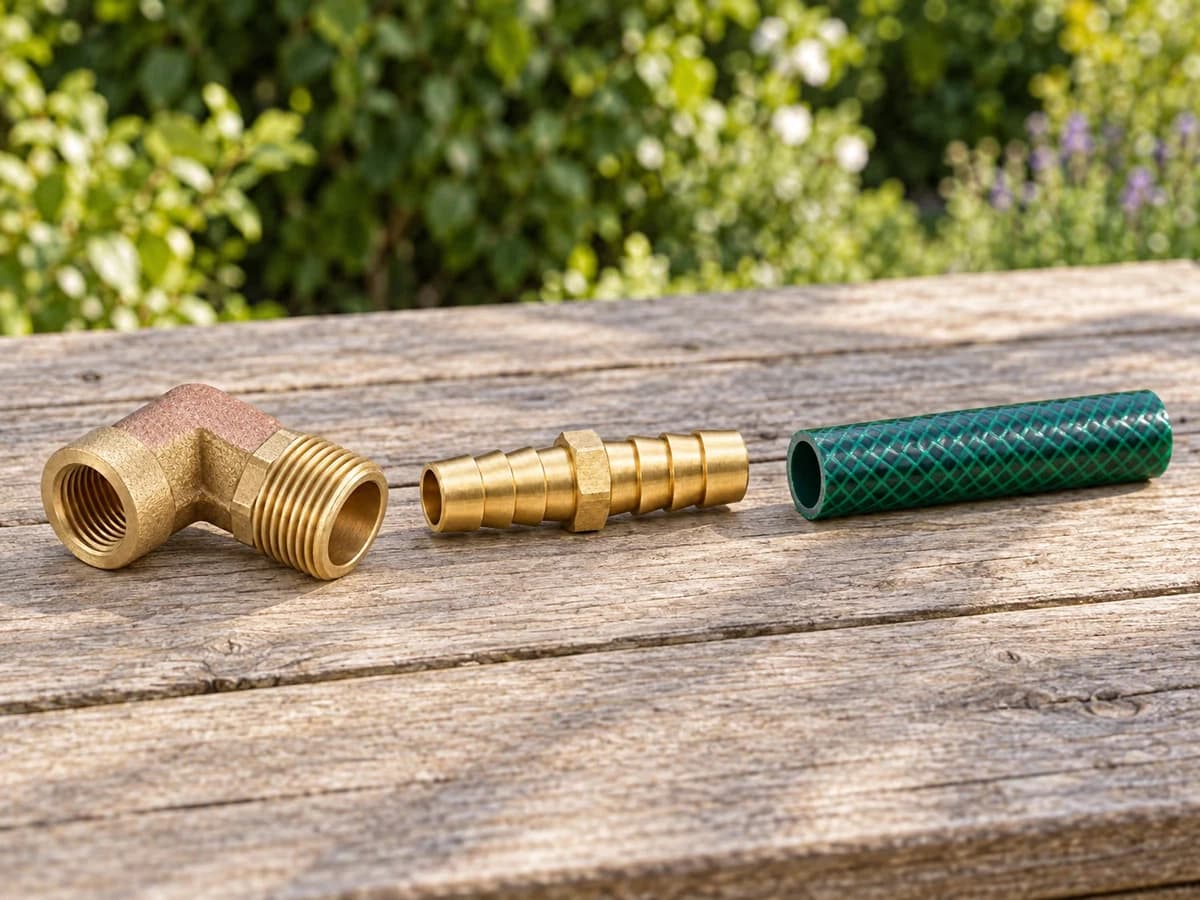

Trois façons de tourner, trois logiques différentes
Il faut d'abord distinguer deux familles de solutions. Le coude laiton 90 degrés fait prendre l'angle au métal : c'est la pièce qui tourne, le tuyau n'a plus rien à négocier. Les deux autres options laissent le tuyau souple négocier le virage, soit sur place, soit plus loin, là où il a la place de s'arrondir.
Le tableau ci-dessous résume ce que chacune engage. Aucune ligne n'est meilleure dans l'absolu : c'est la configuration du coin qui décide.
| Critère | Coude laiton 90 degrés | Manchon droit et courbe du tuyau | Tuyau rallongé |
|---|---|---|---|
| Où se fait le virage | Dans le corps de la pièce, angle fixe | Dans la paroi du tuyau, courbe large | Dans le tuyau, déplacé loin de l'arête |
| Jonctions ajoutées | Deux filetages à étancher | Une jonction à emboîter | Aucune si vous remplacez, une si vous rallongez |
| Effet sur le débit | Limité à la traversée de la pièce | La courbe large contient mieux qu'un pli marqué | La longueur ajoutée consomme de la pression disponible |
| Place nécessaire | 46 mm sur 31 mm, à loger dans l'angle | Le rayon de courbure du tuyau, à garder libre | Du mou sur toute la ligne |
| Démontage | Se dévisse à la clé | Se recoupe | Se rachète |

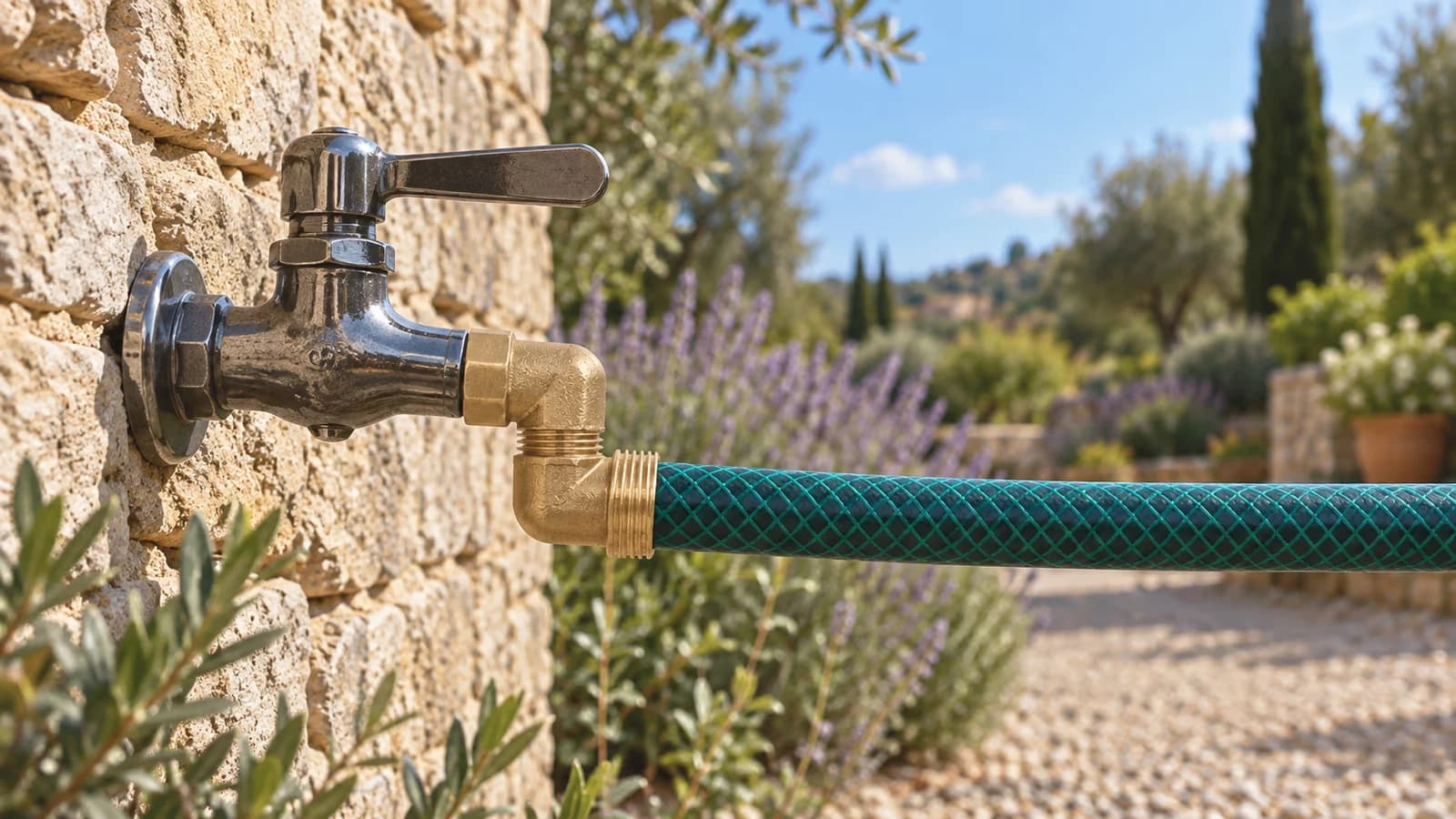

Le coude laiton : l'angle se fait dans la pièce
C'est la seule des trois options qui traite vraiment l'angle comme un objet. Le coude porte un filetage mâle sur une face et un filetage femelle sur l'autre, tous deux en 1/2 pouce. Le filetage mâle se visse dans la sortie du robinet, le filetage femelle reçoit à son tour la pièce d'après, et la ligne repart à angle droit.
Ses cotes se relèvent avant de commander. L'encombrement atteint 46 mm d'un bord à l'autre, sur 31 mm de profondeur. Son filetage mâle occupe 13 mm de long, et la paroi fait 3,2 mm d'un côté pour 3,3 mm de l'autre. Ces mesures comptent parce qu'un angle de mur étroit, une margelle ou une descente d'eau laissent parfois moins de place qu'il n'y paraît. Le corps est coulé en laiton et porte deux méplats pour la clé. L'engagement se fait à la main jusqu'au contact des portées, puis le serrage final se donne d'un quart de tour, pas plus.
Sa contrainte tient à ses deux jonctions. Un coude se visse, il ne s'emmanche pas : il lui faut du filetage en amont et en aval, donc une sortie de robinet, de nourrice ou de cuve. Sur une ligne entièrement souple, il n'a rien à visser. C'est aussi une pièce à angle fixe : une fois les deux côtés serrés, vous ne rattrapez plus la direction, et il faut redémonter pour corriger d'un filet.
L'étanchéité se traite séparément de chaque côté, et c'est là que les montages se ratent. Quand les deux portées sont plates, une rondelle glissée entre elles suffit. Sur un filetage conique, sans siège, c'est le ruban, enroulé dans le sens où l'on visse, qui assure l'étanchéité. Jamais les deux ensemble sur la même jonction : un ruban posé sur une rondelle empêche celle-ci d'écraser.
Le manchon droit : faire tourner le tuyau, à condition d'avoir du mou
Un manchon de jonction ne tourne rien. Il joint deux longueurs de tuyau du même diamètre, en laiton massif, et le virage reste entièrement à la charge de la paroi souple. L'intérêt de l'option est ailleurs : elle ne vous impose aucune géométrie. Le tuyau s'arrondit où il veut, et vous pouvez recouper la longueur abîmée pour repartir d'une section saine.

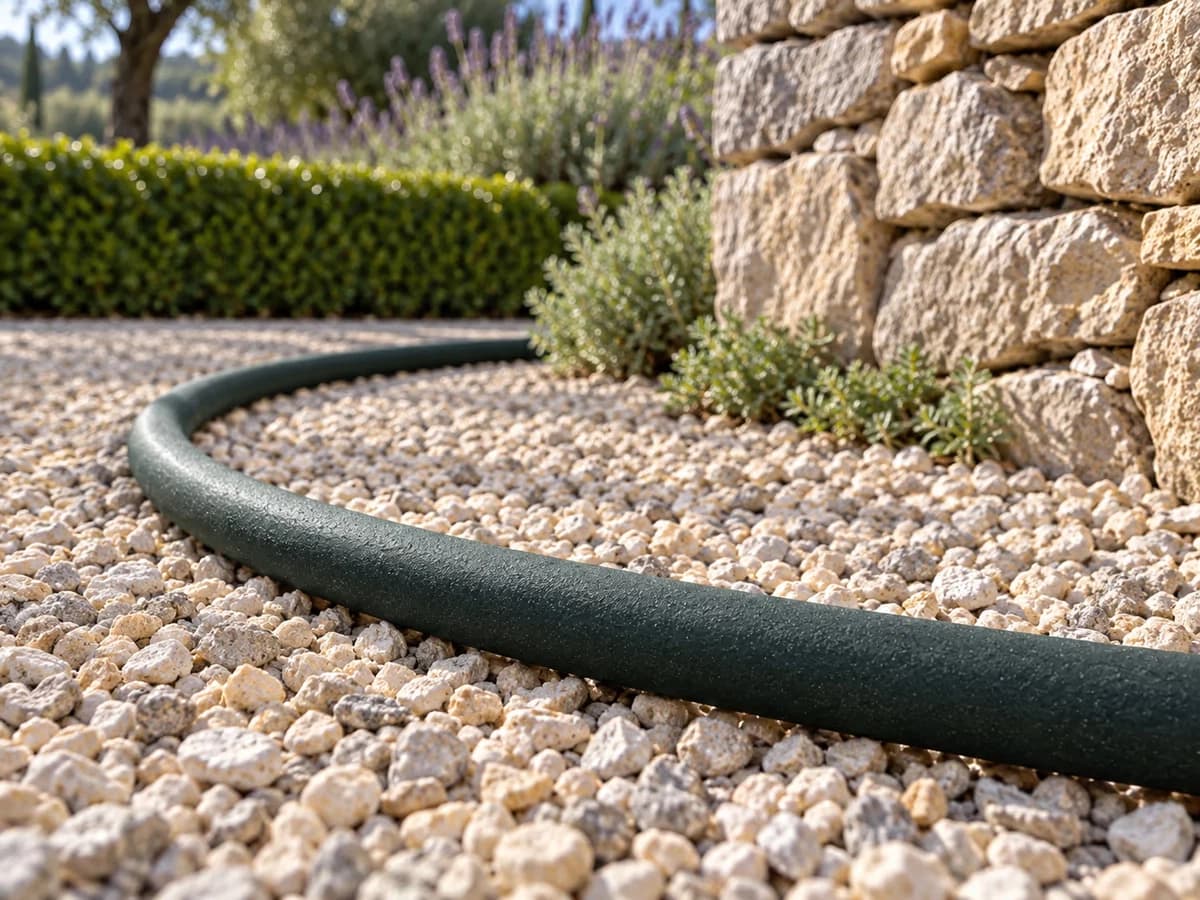

Cette liberté a une condition, et c'est elle qui décide. Un tuyau souple n'accepte pas n'importe quel rayon de courbure. Quand le virage devient trop court, la paroi se déforme en ovale et le passage se rétrécit. Il en reste un pli marqué au coin du mur, qui ne s'efface plus. Un manchon posé juste en amont d'un coin serré ne corrige donc rien, il ajoute une jonction à l'endroit le plus sollicité de la ligne. L'option tient quand l'arête est franche mais que le tuyau dispose de quelques dizaines de centimètres pour décrire un arc large, le long du mur plutôt que contre lui.
Le tuyau rallongé : plus de mou, moins de pression
La troisième voie consiste à ne pas traiter l'angle du tout, mais à déplacer la contrainte. Une longueur supplémentaire donne le mou nécessaire pour que le tuyau tourne sans se tendre, ou pour que l'angle se fasse à un endroit dégagé, loin de l'arête.
Elle se paie en débit. Sur un tuyau ouvert en bout, toute la pression prise au robinet se dissipe dans les frottements contre la paroi, sur toute la longueur parcourue. C'est le principe de départ du calcul retenu par les agronomes de Washington State, et le débit calculé chute quand on ajoute des mètres. Le diamètre pèse au moins autant, et la pression dynamique, relevée pendant que l'eau coule, se situe en général 5 à 10 psi sous la pression statique du réseau.
Cette perte se lit aussi à l'autre bout. Sur une rampe d'arrosage localisé, New Mexico State University Extension recommande de rester sous une centaine de pieds. Le même document fixe un repère utile : les débits relevés le long de la ligne ne devraient pas s'écarter de plus de 20 pour cent. Pour le vérifier, on mesure au départ, à mi-parcours et en bout de rampe. Si le débit faiblit avec la distance, la ligne est trop longue : c'est le cas typique du tuyau rallongé pour gagner du mou.
Le contrôle tient dans un seau et un chronomètre, et il vaut la peine avant d'acheter une longueur de plus. Remplissez un récipient gradué au premier point de la ligne, puis au dernier, en notant le temps de chaque remplissage. Un écart marqué entre les deux vous dit que la pression ne suit plus, quelle que soit la pièce posée au coin. Sur un simple tuyau à extrémité libre, la même mesure se fait directement au bout, sans matériel particulier.
Il reste la solution la plus simple quand rien d'autre n'est possible, notamment sur un terrain en pente ou quand le robinet est à l'opposé de la zone à arroser. Elle se marie d'ailleurs très bien avec les deux autres : une longueur correcte, puis un coude au coin, puis une courbe large pour finir.
Comment trancher selon votre coin
Trois questions suffisent, dans cet ordre.
Y a-t-il un filetage au coin ? Si la ligne part d'une sortie femelle 1/2 pouce, le coude est la réponse directe. Mesurez alors la sortie au pied à coulisse avant de passer commande : le filetage extérieur d'un demi-pouce mesure à peu près 21 mm. Cette cote ne se déduit pas du diamètre du tuyau.
Le tuyau a-t-il de la place pour s'arrondir ? Un arc large, déroulé sans vrille et maintenu par un piquet aux endroits où il tourne, passe le débit sans pièce supplémentaire. Comptez les jonctions que vous ajoutez : chacune est un point à surveiller et un endroit de plus à démonter avant l'hiver. Si plusieurs angles sont à équiper, un kit de raccords laiton regroupe les pièces courantes en un seul lot.
La ligne atteint-elle l'angle sans se tendre ? Si le tuyau est déjà en tension avant le virage, changer de pièce n'y fera rien. C'est de longueur qu'il manque, et une longueur ajoutée coûtera de la pression au bout, à compenser en arrosant plus longtemps ou en choisissant un diamètre supérieur si le débit compte.
L'entretien suit le choix
Les trois options ne vieillissent pas de la même façon. Le coude, lui, se démonte à la clé quand il faut remplacer la pièce d'après, puis se remonte, et il supporte les remontages répétés. Le manchon, lui, se retire en recoupant le tuyau, geste courant sur un manchon de jonction en laiton posé après une section abîmée : chaque démontage raccourcit la ligne de quelques centimètres, ce qui finit par compter sur un tuyau déjà juste en longueur. Quant au tuyau rallongé, il ajoute de la matière exposée au soleil et une longueur de plus à rouler au rangement.
Reste l'épreuve de fin de saison, et elle ne traite pas les trois options à égalité. En gelant, l'eau gagne à peu près un onzième de son volume : elle occupe alors plus de place que l'eau liquide qui l'a formée, et cette dilatation suffit à fendre tuyaux et raccords. Un coude dévissé et vidé passe l'hiver sans dommage, surtout rangé à l'abri. Un tuyau resté branché au robinet garde de l'eau sur toute sa longueur, et cette eau travaille le filetage comme la paroi. C'est le point faible de l'option manchon, qui invite à laisser la ligne en place, et la longueur ajoutée multiplie les points bas où l'eau peut stagner.
Le démontage, lui, reste simple dans les trois cas : la pièce se dévisse, le tuyau s'égoutte suspendu, le tout rentre au sec. Sur une ligne équipée de plusieurs raccords, un raccord rapide à arrêt d'eau monté en fin de ligne simplifie l'opération et évite d'aller chercher la clé à chaque fois.
Le choix, au fond, se résume à trois prix. Le coude achète un angle net, au prix de deux jonctions et d'une géométrie figée. Le manchon achète la liberté du tracé, au prix d'une courbe à surveiller. La longueur achète du mou, au prix du débit. Le coin de votre mur, lui, ne se négocie pas.
Questions frequentes
Peut-on tourner un angle avec un simple manchon droit ?
Oui, tant que le tuyau garde de quoi décrire une courbe large. Un manchon ne tourne rien par lui-même : il joint deux longueurs, et c'est la paroi souple qui négocie le virage. Cette option tient si l'arête du mur n'est pas plaquée contre le tuyau et si vous disposez de quelques dizaines de centimètres de mou. Serré contre l'angle, le tuyau s'aplatit à cet endroit et le manchon n'y change rien.
Le tuyau rallongé fait-il perdre du débit ?
Oui, et c'est mesurable. Sur un tuyau à extrémité libre, la pression disponible au robinet part entièrement dans les frottements le long de la paroi : plus la longueur augmente, plus le débit baisse. Sur une rampe d'arrosage localisé, la recommandation courante reste de rester sous une centaine de pieds, et l'écart de débit entre le premier et le dernier point ne devrait pas dépasser 20 pour cent.
Comment savoir laquelle des trois options choisir ?
Regardez d'abord ce que vous avez au coin. Une sortie filetée femelle appelle le coude laiton, qui tourne l'angle dans son corps. Un tuyau souple continu, avec de la place pour une courbe large, se contente d'un manchon ou d'un tracé plus généreux. Et si la ligne est trop courte pour atteindre l'angle sans se tendre, la longueur est le problème avant l'angle.
Peut-on combiner les trois solutions sur une même ligne ?
Oui, et c'est souvent le montage le plus confortable. Une longueur correcte part du robinet, un coude prend l'angle au mur, et une courbe large termine vers la zone arrosée. Chaque pièce ajoutée reste un point à surveiller et un endroit de plus à démonter avant l'hiver, donc gardez le compte le plus bas possible.
Sources
- WSU Extension, Irrigation in the Pacific Northwest, calculatrice de débit : Garden Hose Flow Rate and Time.
- NMSU Extension, Research Report 773 : Low-Pressure Drip Irrigation for Small Plots and Urban Landscapes, College of Agricultural, Consumer and Environmental Sciences.
- Colorado State University Extension : Home Sprinkler Systems: Preparing Your Sprinkler System for Winter.
- University of Illinois Extension, Good Growing, 26 novembre 2020 : How to winterize outdoor plumbing, irrigation, hoses, spigots.
