Un filtre de cuve se visse sur la sortie de la réserve, et tout ce qu'il fait se joue en aval de lui. Remplir un arrosoir à l'eau de pluie au jet libre, emboîter un tuyau sur le raccord cannelé, tirer l'eau avec une pompe : ces trois sorties ne demandent pas les mêmes gestes. Un tamis de 100 mesh n'y rend pas non plus le même service.
Remplir un arrosoir sans rien raccorder

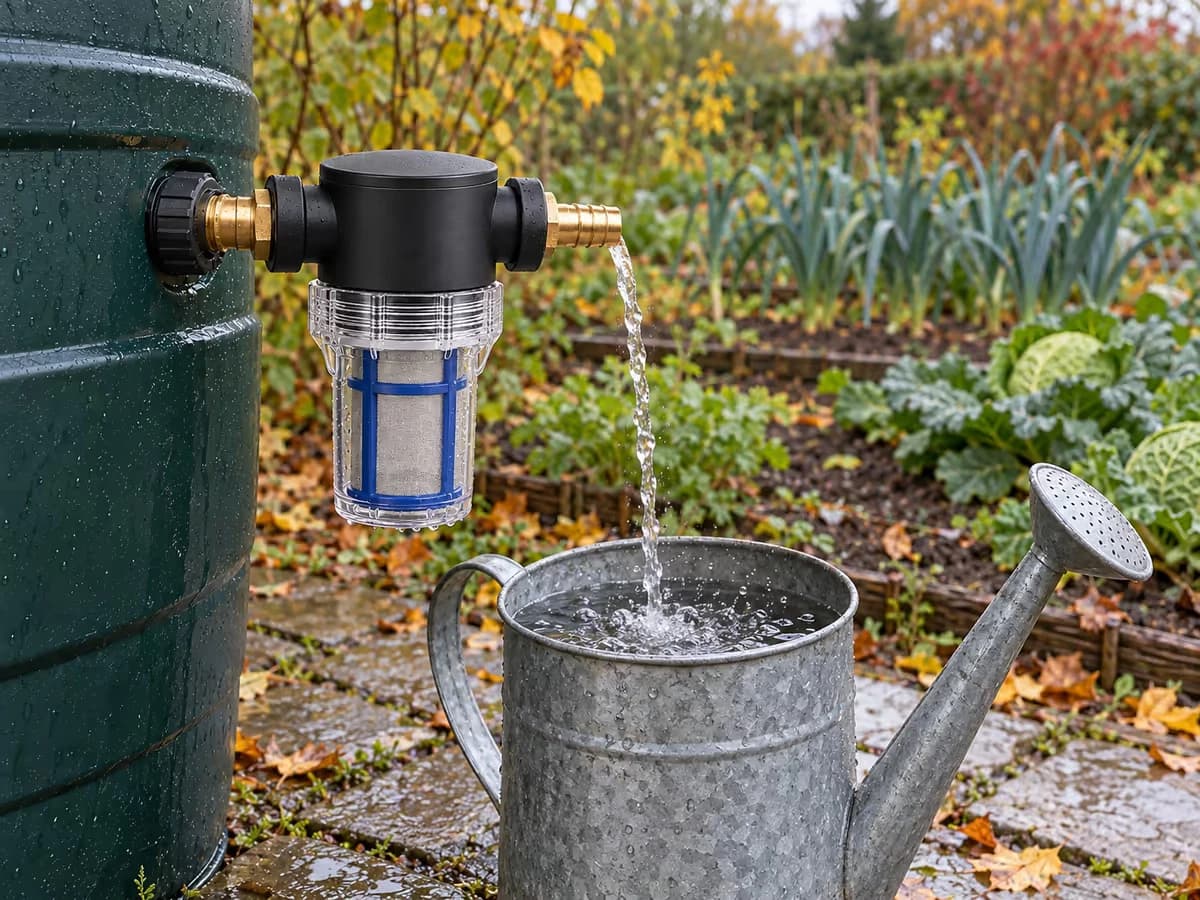

Sur un montage simple, le filtre est vissé sur la sortie de la cuve et rien n'est branché dessous. L'eau tombe librement du raccord cannelé, et l'arrosoir se remplit là, sans tuyau ni collier à prévoir. C'est la façon d'utiliser un filtre de cuve la plus directe quand la réserve alimente surtout des arrosoirs : rien ne s'emboîte avant de remplir.
Gardez l'arrosoir près du raccord. Un jet qui tombe de haut éclabousse le sol et renvoie autour du filtre une part de ce qu'il vient d'arrêter. Sur une réserve posée sur dalle, c'est aussi la façon la plus rapide de salir le bocal translucide, qui sert justement à voir ce que la cuve envoie.
Le débit ne dépend que de la hauteur d'eau dans la réserve. Plus le niveau baisse, plus le remplissage prend du temps, quelle que soit la façon dont vous tenez l'arrosoir. C'est la seule variable sur laquelle vous pouvez jouer sans toucher au montage. Sur une cuve basse, un tuyau court reste plus confortable qu'un remplissage direct : il évite de tenir l'arrosoir à bout de bras pendant que la réserve se vide.
Emboîter un tuyau souple sur le raccord cannelé
Le raccord fourni mesure 14 mm de diamètre extérieur et prend un tuyau souple d'arrosage. Le collier de serrage, lui, ne fait pas partie du colis. Un tuyau emboîté à la main tient tant que rien ne tire dessus. À l'usage, la paroi se détend, et la jonction finit par lâcher au moment le moins commode, réserve pleine et ligne en eau.
Le diamètre du tuyau compte autant que le collier. Trop étroit, il ne s'engage pas sur les cannelures. Trop large, il glisse dessus sans serrer, et le collier serre alors du vide. L'emboîtement se juge à la main : le tuyau doit descendre sur toute la longueur du raccord en résistant un peu, puis tenir seul avant même que le collier soit posé.
Le collier se pose sur le raccord, jamais sur la virole, et il se resserre après la première journée d'usage, quand le tuyau s'est mis en place sur les cannelures. Ce geste coûte une minute et règle la seule pièce du montage que le filtre ne tient pas : l'écran retient ce que la réserve envoie, il ne maintient aucune jonction.
Un tuyau long ajoute sa propre perte de charge à celle du tamis. Sur une réserve qui alimente un rang de tomates au fond du jardin, l'écart se sent au remplissage d'un arrosoir comme au débit d'un arroseur. Si la ligne faiblit, la question se pose dans cet ordre : la hauteur d'eau, la longueur du tuyau, puis l'état du tamis.
Sous une pompe, le filtre se monte en amont

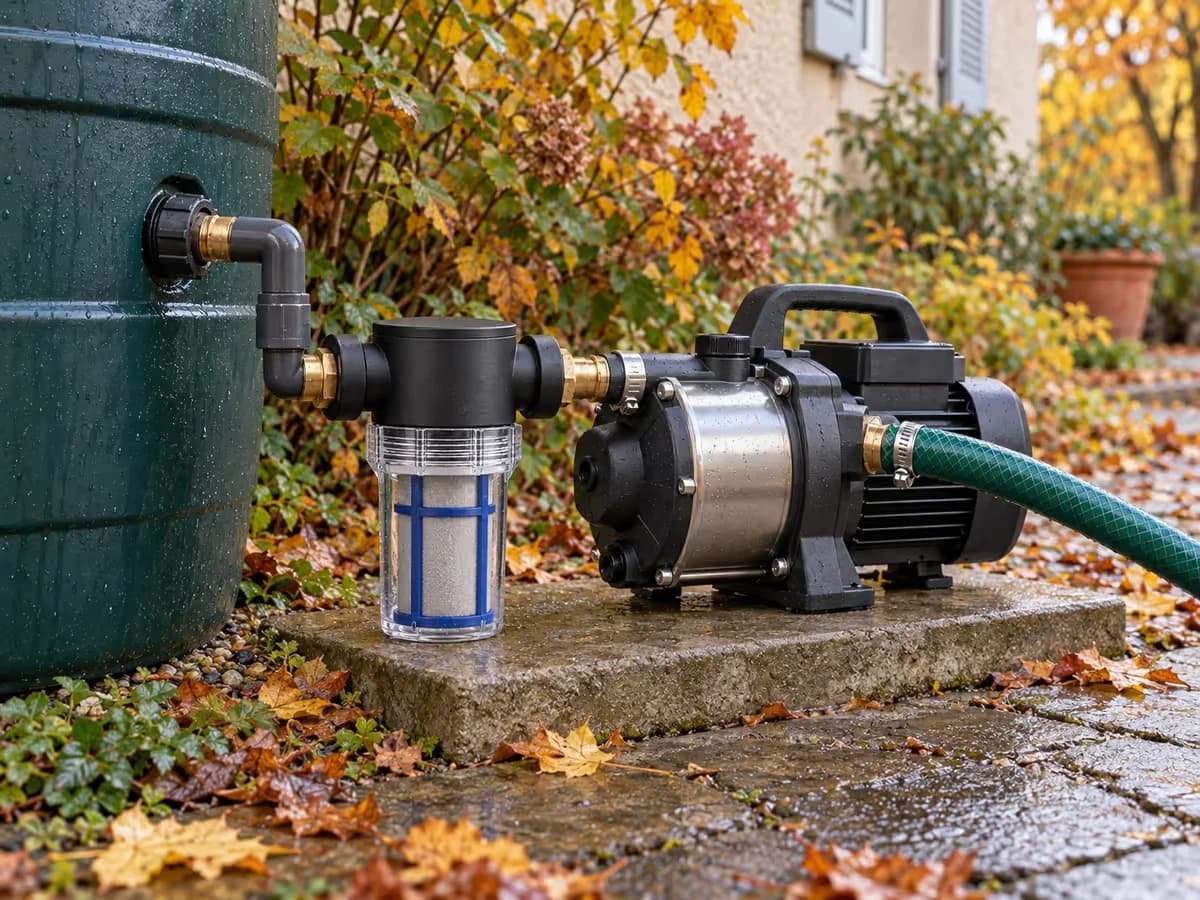

Quand une pompe tire l'eau de la réserve, le filtre prend place entre la cuve et elle, pour que la pompe ne prenne ni sable ni débris végétal. Cette position a un prix : le passage de l'eau dans le tamis ajoute une perte de charge qui s'ajoute à celles du tuyau et de la hauteur à remonter. Le calcul d'une petite installation se fait donc filtre compris, pas sans lui.
Il y a un second point, plus souvent oublié parce qu'il ne se voit pas. Une pompe installée au-dessus de la réserve s'amorce mal et garde mal son amorçage, et c'est le cas le plus courant quand la réserve est enterrée ou posée en contrebas. Le clapet anti-retour interne empêche l'eau de refluer à l'arrêt. S'il manque ou s'il fuit, la colonne redescend et chaque remise en route demande une amorce, avec le risque de faire tourner la pompe à vide le temps de la trouver.
Dans cette configuration, une pompe immergée posée vers le fond de la réserve évite le problème, là où une pompe de surface à côté doit monter l'eau à chaque démarrage. Elle travaille noyée, sans colonne d'eau à retenir, et le filtre reste en aval, à portée de main pour le contrôle.
La première mise en eau se surveille aux deux bouts. Au filtre, le bocal montre ce qui se dépose. Au bout de la ligne, le débit dit si la pompe tient son régime. Une pompe qui peine sur un tamis chargé ne donne pas d'autre avertissement.
Goutte à goutte : ce qui passe au travers
Le tamis annonce 100 mesh, une maille dont l'ouverture approche 150 microns, quand les tables de correspondance donnent 152 microns pour le même écran. Sur les réseaux de goutte à goutte, l'usage courant va plus fin : le 200 mesh y est fréquent.
La règle de dimensionnement explique cet écart. Un filtre se choisit pour retenir les particules plus grosses que le dixième du plus petit passage de l'émetteur. En dessous du seuil, les particules fines s'agrègent entre elles, forment des amas et bouchent le passage, un phénomène de pontage décrit depuis longtemps sur les réseaux micro-irrigués.
Un écran de 150 microns couvre donc les émetteurs dont le passage dépasse le millimètre et demi environ. Au-dessus, la ligne est protégée. En dessous, des goutteurs bouchés redeviennent possibles malgré le filtre, parce que ce qui bouche n'est plus une particule isolée mais un amas formé après le tamis. Sur un réseau à émetteurs fins, ce filtre de cuve reste un préfiltre : il allège la charge à l'entrée, il ne remplace pas la filtration de tête du réseau.
Le contrôle se fait au dernier goutteur, pas au premier. Un émetteur de tête coule normalement même quand la ligne se charge en aval, et c'est le bout du rang qui dit où en est le réseau. Comparez son débit à celui du premier, à la mise en service puis un mois plus tard : l'écart entre les deux renseigne mieux que n'importe quelle impression.
Un filtre ne protège que ce qui est en aval
Un robinet posé au bas de la cuve tire une eau qui n'a pas traversé le tamis, et c'est normal : le filtre ne voit que ce qui passe par lui. Sur une réserve qui alimente plusieurs points, l'ordre compte, sortie de cuve, filtre, puis les branches. Placer une dérivation avant le filtre pour gagner du débit revient à réserver l'écran au seul circuit qui le suit.
Ce que cela change dépend de la destination. Un arrosoir rempli au robinet de cuve pour arroser une pelouse ne pose aucun problème : le sable se dépose au sol et la pluie suivante l'y laisse. Le même robinet remplit aussi un pulvérisateur, un bac de semis ou un réservoir de goutte à goutte. Là, la charge de la réserve part dans un passage étroit, où elle ne se voit plus.
Une dérivation en aval du filtre, elle, ne change rien à la protection, puisque l'eau a déjà traversé le tamis.
La question se pose aussi quand un point de puisage est ajouté après coup, sur une installation qui tourne déjà. Piqué en amont du filtre, il tire une eau brute et fait retomber la ligne entière au niveau de protection d'avant le montage. Piqué en aval, il profite du tamis, et c'est le bon côté pour un arrosoir comme pour un tuyau de goutte à goutte.
Si vous voulez les deux, de l'eau brute pour la pelouse et de l'eau filtrée pour les passages fins, deux points de puisage suffisent. Le robinet de cuve reste en place pour les usages sans risque, la sortie filtrée prend tout le reste. Le tamis n'a pas à traiter ce dont personne n'a besoin.
Deux puisages sur le même filtre
Un filtre à tamis se choisit pour un débit, pas pour une installation entière. La surface des mailles, appelée surface effective, se dimensionne pour rester plus grande que la section du tuyau qu'elle alimente, de façon que l'eau ne soit pas freinée à l'entrée du corps. Une filtration qui prend plus de débit que sa surface ne le permet se paie en perte de charge, et en nettoyages plus rapprochés.
Ouvrir un second point de puisage ne casse rien, mais il partage le débit : le remplissage d'arrosoir ralentit pendant que le tuyau coule, et l'inverse est vrai. Ce partage garde son intérêt tant qu'un seul point tire à la fois. Deux arroseurs lancés ensemble sur la même sortie filtrée demandent plus que ce qu'un préfiltre de cuve de jardin laisse passer, et le second coulera moins bien que le premier.
Ce qui se vérifie pendant que l'eau coule
Trois détails décident du résultat, et aucun ne se lit sur le débit. L'assise du tamis d'abord : sur une autre maille de la même série, un acheteur signale un élément filtrant qui s'ajuste mal dans son logement, quelques saletés passant malgré le filtre. Le joint ensuite : sur une autre commande, celui livré avec le corps a été remplacé par une pièce prise à part. Les jonctions enfin, pendant les premières minutes d'une ligne neuve : c'est là qu'une goutte au raccord se repère, pas une fois le tuyau glissé sous la haie.

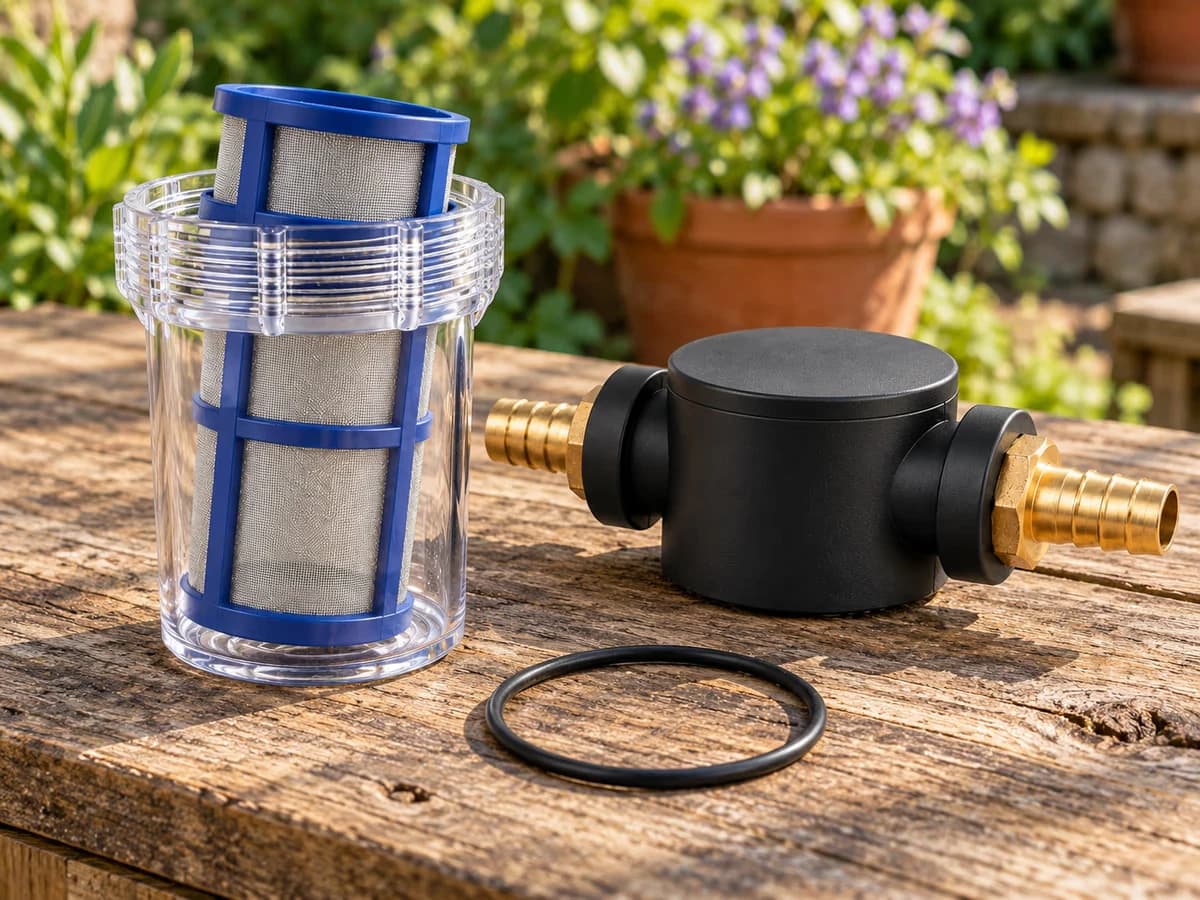

Le rinçage du tamis se fait à l'eau claire, bocal dévissé, en prenant soin de ne rien laisser repartir dans la ligne. C'est la règle la plus facile à enfreindre. Un tamis ressorti et rincé au jet au-dessus d'une ligne ouverte lui renvoie ce qu'il avait retenu, dans le seul endroit d'où plus rien ne le sortira.
Questions frequentes
Le jet faiblit alors que le tamis est propre, par où commencer ?
Dans l'ordre inverse du montage. La hauteur d'eau dans la réserve d'abord, parce que c'est la seule chose qui change d'un jour à l'autre sans qu'on y touche. La longueur de tuyau ensuite, puis un second point de puisage ouvert en même temps : fermez-le et regardez si le premier reprend son débit. Si rien de tout cela ne bouge, cherchez une prise d'air à la jonction ou au bocal plutôt qu'un colmatage.
Le raccord de 14 mm va-t-il sur n'importe quel tuyau d'arrosage ?
Le colis comprend deux raccords, et c'est le diamètre extérieur de leurs cannelures qui est donné. Le corps, lui, se visse en 1/2 pouce femelle : si le tuyau que vous voulez équiper demande un autre diamètre de raccord, c'est le raccord qui change, pas le filtre. Vérifiez le diamètre du tuyau avant de commander plutôt qu'après, un raccord qui glisse sur les cannelures ne tient pas au collier.
Pourquoi la pompe s'amorce-t-elle mal depuis que le filtre est monté ?
Trois vérifications avant de mettre en cause le filtre. La pompe est-elle au-dessus du niveau de la réserve, auquel cas l'aspiration doit remonter l'eau à chaque démarrage. Le clapet anti-retour tient-il encore la colonne quand la pompe s'arrête. Et le bocal a-t-il été remonté assez serré pour ne pas laisser entrer d'air. Un préfiltre ajoute sa perte de charge, il ne crée pas un défaut d'amorçage à lui seul.
Peut-on ajouter un filtre plus fin après celui-ci ?
Oui, en seconde étape et à la tête du réseau, là où le bocal s'ouvre sans démonter la ligne. Un écran plus fin laisse passer moins de particules, mais il travaille sur une surface plus petite pour le même débit et se charge donc plus vite. Le filtre de cuve garde son rôle de préfiltre en amont, la maille fine se place juste avant les émetteurs qu'elle doit protéger.
Sources
- Haman, D. Z., Zazueta, F. S., University of Florida IFAS Extension, 2024, Screen Filters in Drip Irrigation Systems, EDIS publication WI009, consulté le 30 septembre 2026.
- Haman, D. Z., Bayabil, H. K., Guzmán, S. M., University of Florida IFAS Extension, 2024, Causes and Prevention of Emitter Plugging in Microirrigation Systems, EDIS publication AE032, consulté le 30 septembre 2026.
- Shortridge, J., Benham, B., Virginia Cooperative Extension, 2023, Filtration, Treatment, and Maintenance Considerations for Micro-Irrigation Systems, publication 442-757, consulté le 30 septembre 2026.
- NC State Extension, Choosing a Pump for Rainwater Harvesting, consulté le 30 septembre 2026.
