Raccorder un tuyau d'arrosage à une cuve ne demande qu'une pièce, et cette pièce dépend de ce qui équipe déjà le contenant. L'orage a rempli le fût, et il faut encore venir y puiser à l'arrosoir. Le raccord qui règle ce problème n'est pas le même partout : robinet en place, vanne de poche souple, ou paroi nue. Lisez d'abord votre sortie, le reste en découle.
En bref
- Un raccord se choisit sur la sortie de la cuve, pas sur le modèle de cuve : robinet existant, vanne de poche souple, ou paroi nue à percer.
- Deux cotes suffisent à trancher : le 1/2 pouce mesure 21 mm au sommet des filets, le 3/4 en mesure 26,4. Un mâle se visse dans un femelle, jamais dans un mâle.
- Sur une paroi nue, la traversée de paroi en laiton se pose en un perçage et reçoit un accessoire femelle 1/2 pouce.
- La gravité d'un fût surélevé alimente un goutte-à-goutte ou un tuyau poreux, pas un arroseur à jet.
Ce qui décide du raccord, c'est la sortie
Une cuve de récupération n'est pas un point d'eau tant que rien ne sort de sa paroi. Une fois ce point réglé, le raccordage se joue sur trois cas, et un seul concerne la pièce qu'on perce dans le fût.
Le premier cas est la cuve déjà équipée : un robinet, une vanne à levier ou un piquage sont en place et se terminent par un filetage. Il n'y a rien à percer, seulement à mesurer. Le deuxième est la cuve souple, cette poche posée contre un mur avec sa vanne soudée : le raccordage existe, mais la paroi ne supporte aucune pièce vissée. Le troisième est le fût, le tonneau ou la cuve en PEHD nu, sans aucune sortie : là seulement, il faut percer et poser une traversée de paroi.
Dans les trois cas, la même question revient avant de commander : ce qui dépasse est-il mâle ou femelle, et de quelle taille. C'est le seul point où une erreur coûte un aller-retour de colis.
Mesurer une sortie en deux minutes
Sur un mâle, la cote se prend en haut des filets, avec un pied à coulisse ou, à défaut, une règle posée en travers. Comptez 21 mm sur un mâle 1/2 pouce, 26,4 mm sur un 3/4. Cinq millimètres d'écart, visibles à l'œil, et tout se joue là : un raccord 3/4 ne se vissera jamais sur un mâle 1/2. Le nombre de tours de ruban n'y changera rien.
Un filetage femelle, lui, ne se mesure pas de l'extérieur. Présentez-lui un mâle de taille connue : si le 1/2 entre librement, vous êtes en 1/2. Les deux formats cohabitent dans presque toutes les gammes de jardin, et un mâle 1/2 ne rentre jamais dans un femelle 3/4 : c'est là que se jouent la plupart des montages qui fuient.
| Sortie de la cuve | Ce qu'il faut côté jardin | Perçage |
|---|---|---|
| Robinet à filetage mâle 1/2 pouce | Raccord rapide femelle 1/2 (15 ou 19 mm selon le tuyau) | Aucun |
| Robinet ou vanne à filetage femelle 1/2 pouce | Manchon ou adaptateur mâle 1/2 | Aucun |
| Piquage en 3/4 pouce | Raccord rapide femelle 3/4, ou un raccord réducteur pour redescendre en 1/2 | Aucun |
| Paroi nue, sans sortie | Traversée de paroi 1/2 pouce plus un accessoire femelle | Oui, un trou |
| Vanne de cuve souple | Adaptateur femelle sur la vanne, tuyau à emboîter | Aucun |

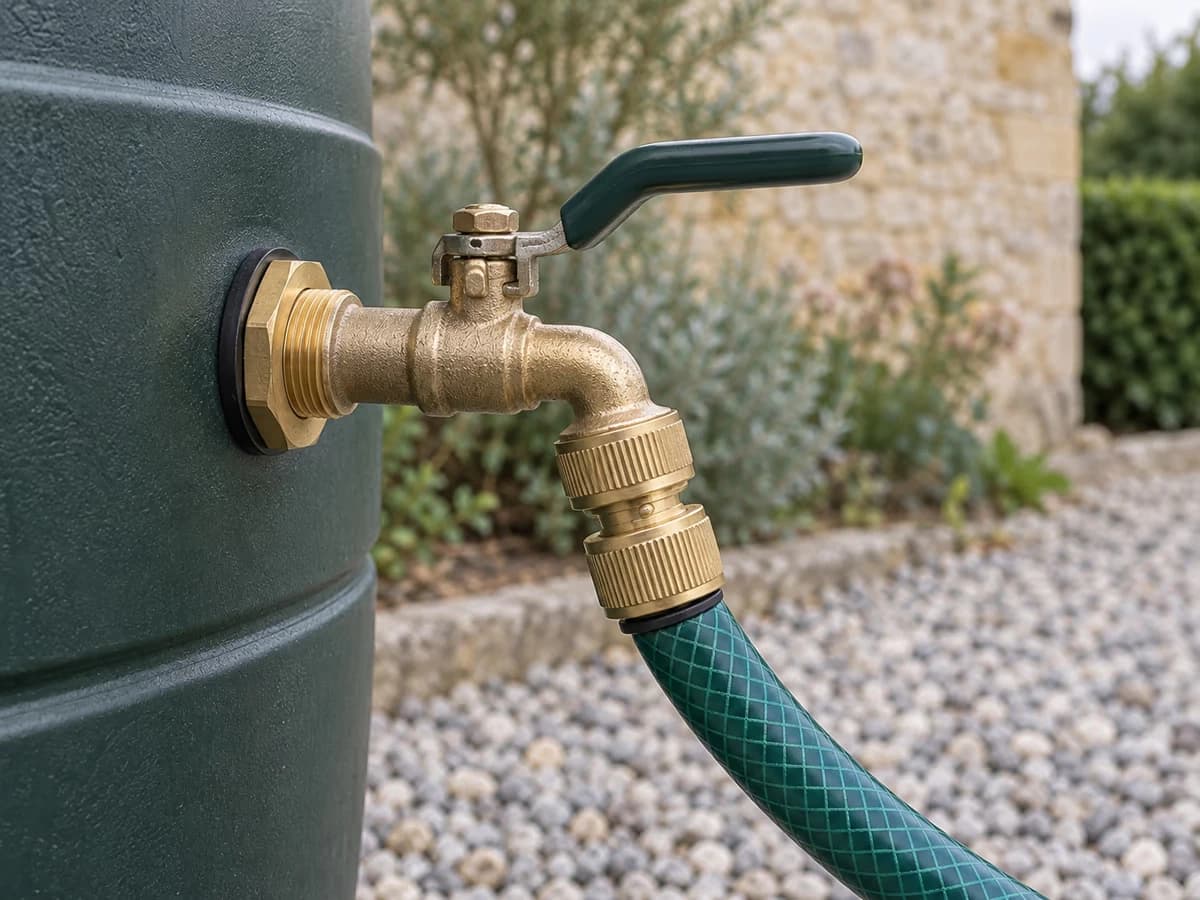

La cuve a déjà un robinet : une pièce femelle suffit
C'est le cas le plus simple et le plus fréquent sur les récupérateurs vendus en jardinerie, qui arrivent presque tous avec un robinet monté. Ce robinet se termine le plus souvent par un filetage mâle 1/2 pouce, la cote des robinets de jardin et des raccords rapides courants.
Il faut donc une pièce à entrée femelle 1/2 pouce, qui reçoit ce filetage. Ce que vous mettez au bout dépend de la suite. Un raccord rapide femelle 1/2 pouce reçoit directement le tuyau dans sa partie rapide. Un adaptateur femelle 1/2 vers mâle 3/4 pouce fait le lien si votre tuyau est du gros calibre.
Un point de vigilance sur ces robinets de cuve : leur sortie est parfois un simple pas de vis en plastique moulé, légèrement conique. La pièce s'y visse, mais il faut serrer à la main. Forcer à la pince sur un filetage plastique arrondit les filets, et le raccord ne tient plus.
Le raccord rapide à arrêt d'eau travaille à l'autre bout du réseau, sur le tuyau de 19 mm. L'accessoire se clipse et se défait d'une seule main, et l'eau cesse de couler tant qu'il est retiré. Le geste est utile quand un tuyau de 20 m part au potager et reste en place, puisque changer de buse ne demande plus de revenir au robinet de la cuve.
La cuve n'a aucune sortie : percer et poser une traversée

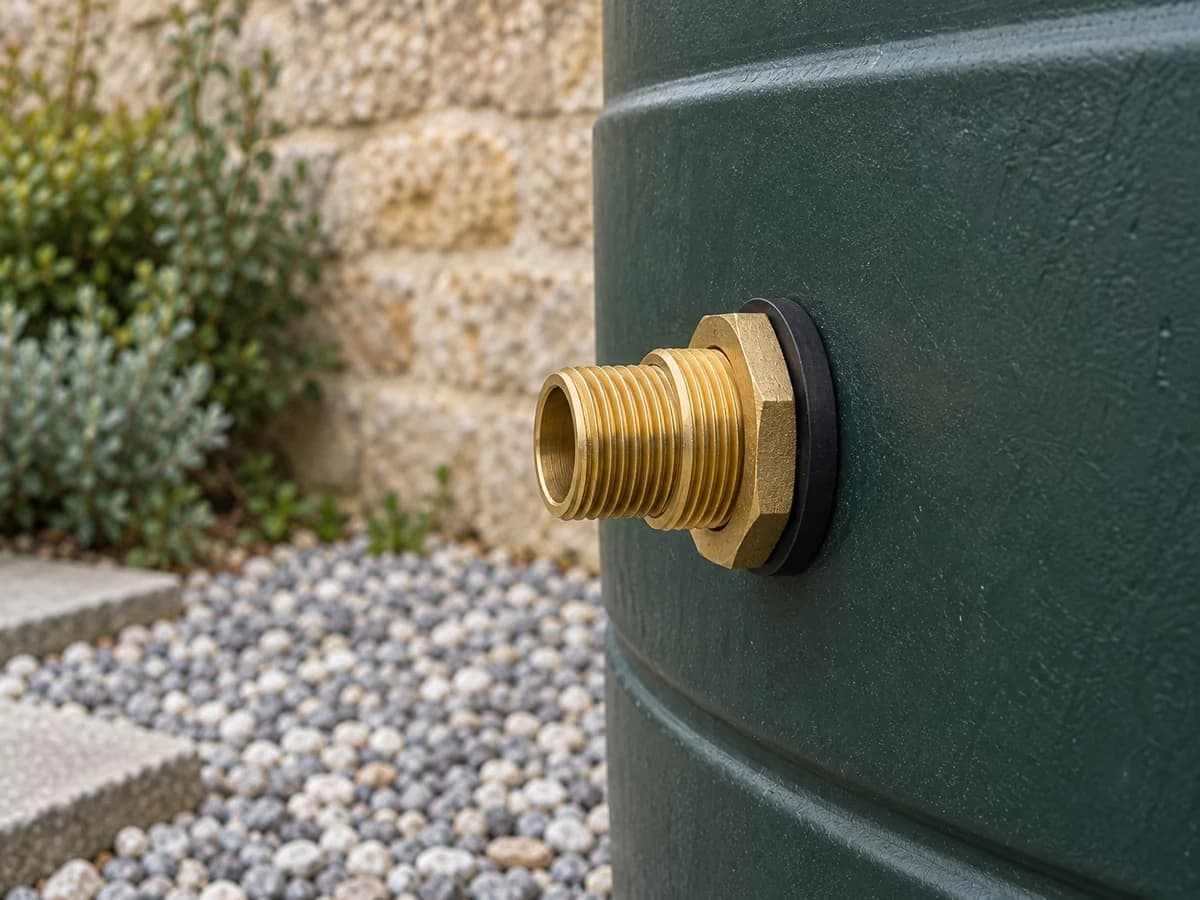

Fût de récupération, tonneau de bois doublé, cuve en PEHD achetée nue : rien ne dépasse et rien ne se visse. C'est là qu'intervient la traversée de paroi : une pièce de laiton courte, livrée seule, avec un joint plat en caoutchouc et un contre-écrou à six pans.
Le montage se suit dans l'ordre. Repérez un point de la paroi à environ 2 pouces du fond, soit 5 cm. C'est la cote que retiennent les guides de construction de fûts de récupération, pour laisser les débris se déposer sous la sortie. Cette marge a son utilité, car les feuilles et les brindilles entrées par la gouttière finissent par boucher un robinet placé trop bas. Percez d'équerre, à un diamètre qui laisse juste passer le filetage, puis cassez l'arête du trou des deux côtés à la lime. Posez le joint en caoutchouc bien à plat sur la face interne, engagez la pièce filetage vers l'extérieur, puis vissez le contre-écrou. Amenez le contre-écrou au contact à la main, puis donnez un quart de tour de clé, sans forcer.
Au-delà du quart de tour, rien ne se gagne. Sur une paroi souple, le joint en caoutchouc sort facilement de sous l'écrou quand on serre sur un fût en plastique. Plusieurs acheteurs s'en sont sortis en glissant une rondelle en métal entre le caoutchouc et le contre-écrou. La cause est simple : le plastique cède avant le laiton, et c'est le caoutchouc qui paye.
La cuve souple a sa propre vanne
Les poches souples se raccordent autrement. Elles arrivent avec une vanne déjà en place, souvent en 3/4 pouce. Leur paroi en PVC enduit, elle, ne supporte pas qu'on y visse une pièce : elle se déforme sous l'écrou et la prise n'est jamais franche. On se raccorde donc sur la vanne, avec un adaptateur au bon format, puis on emboîte le tuyau.
Le point à surveiller n'est pas le raccord, mais la tenue de la vanne quand la poche se vide. Une cuve souple posée à plat en fin de saison se déforme et la vanne se retrouve plus basse qu'au montage : un tuyau tiré dessus travaille en porte-à-faux. Soutenez la sortie plutôt que de serrer davantage.
Ce que la gravité autorise, et ce qu'elle n'autorise pas
Un fût de récupération ne fournit aucune pression, ou presque. Celle-ci vient uniquement de la hauteur d'eau au-dessus de la sortie : comptez environ 0,4 psi par pied de hauteur d'eau, soit à peine 0,1 bar par mètre. Un fût rempli à 80 cm dispose donc d'environ 0,07 bar au niveau du robinet, et bien moins quand il se vide. C'est la raison pour laquelle ces cuves se surélevent de 30 à 90 cm, sur des parpaings ou un support dédié.
Cette pression suffit à ce qui coule lentement. Le goutte-à-goutte passe en gravité, sans pompe, parfois avec un simple tuyau branché au robinet. Un arroseur à jet ou un oscillant, eux, réclament bien davantage, et un fût même surélevé ne les alimentera pas correctement. Le même manque de pression explique qu'un tuyau de 19 mm branché sur une cuve remplisse un arrosoir sans peine, mais arrose lentement une planche entière.
Deux erreurs qui coûtent le montage
La première est de vouloir visser un robinet dans la traversée. L'alésage de cette pièce est lisse, sans filetage intérieur : c'est un mâle qui dépasse, pas un manchon femelle. L'accessoire se visse donc à l'extérieur de la cuve, sur le filetage, et non dedans. Plusieurs acheteurs ont buté sur ce point en commandant la pièce.
La seconde est d'ajouter du ruban PTFE sur la traversée. C'est le joint plat qui assure l'étanchéité au passage de la paroi. Le ruban, lui, ne sert que sur un filetage dépourvu de joint. Cumuler les deux empêche le caoutchouc de se plaquer, et l'eau trouve exactement ce chemin. Une seule méthode par jonction : le joint contre la paroi, le ruban, si besoin, sur le filetage de l'accessoire.
Entre deux saisons
L'eau de pluie récoltée n'est pas potable, et le montage n'y change rien : on la garde pour le jardin. Elle arrive chargée de ce que le toit lui a donné, et le premier flot d'un orage est le plus sale de la pluie. Un fût qui reste plein des semaines se couvre d'algues et de larves : videz-le et rincez la paroi de temps en temps plutôt que d'accumuler une réserve qui dort.
Avant les gelées, videz la cuve et laissez le robinet ouvert pour que la traversée s'égoutte. L'accessoire vissé se démonte, joint inclus, et se range à couvert jusqu'à la remise en eau, au printemps. Plus largement, démonter et ranger les raccords avant l'hiver évite de retrouver au printemps un filetage qui a passé la saison froide plein d'eau.
Le choix, au fond, se résume à votre installation : un robinet, une vanne de poche ou une paroi nue. Mesurez le filetage, prenez la pièce qui correspond à ce qui existe déjà, et ne mélangez pas deux méthodes d'étanchéité sur la même jonction.
Questions frequentes
Quel raccord faut-il pour brancher un tuyau sur un robinet de cuve ?
Tout dépend de ce qui dépasse de la cuve. Si le robinet se termine par un filetage mâle 1/2 pouce, un raccord rapide femelle s'y visse et votre tuyau s'y emboîte. Si les deux sont mâles, il faut interposer un manchon femelle-femelle. Mesurez le filetage avant de commander : le 1/2 pouce se mesure à 21 mm au sommet des filets, le 3/4 à 26,4 mm.
Peut-on percer une cuve en plastique pour y poser une sortie ?
Oui, c'est le cas d'usage d'une traversée de paroi en laiton : un fût, un tonneau ou une cuve en PEHD se perce à la scie cloche ou au foret, puis la pièce se pose avec son joint plat contre la paroi. Il faut percer d'équerre, ébavurer le bord du trou et serrer à la main plus un quart de tour de clé, jamais davantage.
Pourquoi le joint sort-il de sous l'écrou quand je serre ?
Parce que la paroi est souple et que le serrage écrase le caoutchouc au lieu de le plaquer. Sur un fût en plastique, interposez une rondelle métallique entre le joint et le contre-écrou, puis reprenez le serrage sans forcer. Serrez à la main jusqu'au contact et ajoutez un quart de tour de clé, pas plus.
Faut-il un raccord spécial pour un tuyau de 19 mm ?
Le diamètre du tuyau et le filetage de la cuve sont deux questions séparées. Le filetage se règle du côté de la cuve, en 1/2 ou 3/4 pouce. Le diamètre du tuyau se règle du côté du jardin : un raccord rapide femelle 1/2 pouce se trouve en version 15 mm ou 19 mm, et c'est cette cote intérieure qu'il faut annoncer au moment de commander.
Sources
- Bell, L., Brantley, E., Pitts, N., Sweeney, C., et Britton, R. (2021). Chapter 4 : DIY Rain Barrel Construction. Alabama Cooperative Extension System, publication ANR-2794.
- Morganello, K. C. (2023). Designing for Rain Barrel Success. Clemson University Cooperative Extension, factsheet HGIC 1900.
- Morganello, K. C. (2015). Rainwater Harvesting Systems Guidance for Schoolyard Applications. Clemson University Cooperative Extension, factsheet HGIC 1729.
- Texas A&M AgriLife Extension Service. Distribution, dossier Rainwater Harvesting. Texas A&M University.
