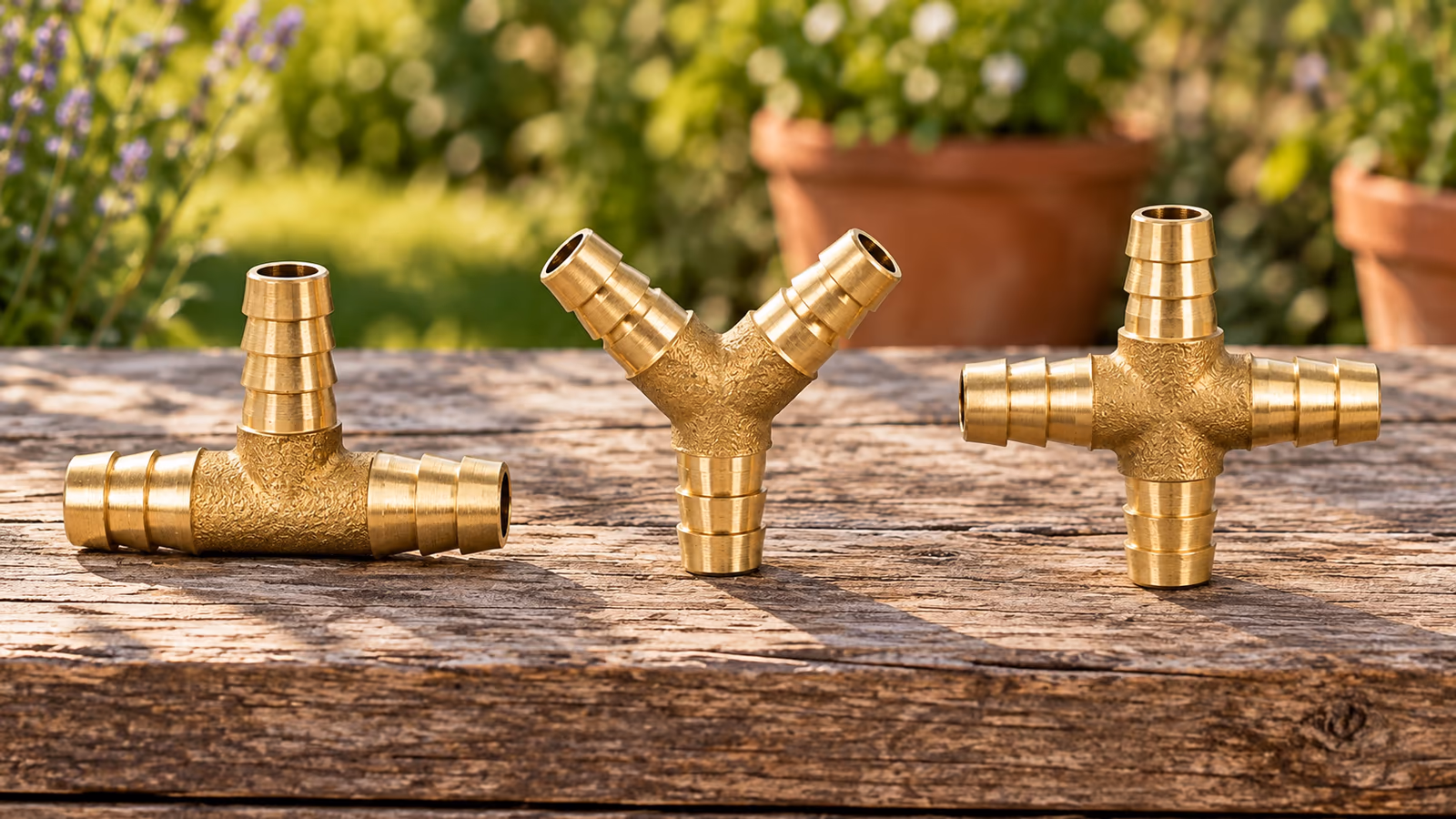

Trois formes se partagent la dérivation d'une ligne d'arrosage : le T, le Y et la croix, toutes en laiton à barbelures. Notre gamme s'arrête au T à trois voies, vendu à l'unité ; les deux autres formes se trouvent ailleurs et ne rendent pas le même service. Dans le jardin, c'est la forme qui décide de l'angle sous lequel l'eau quitte la conduite et de la façon dont la ligne principale poursuit son trajet. Choisir revient à répondre à une seule question : d'où doit repartir la nouvelle branche, et que devient la ligne qui existait avant ?
En bref
- Le T dérive une seconde ligne sur un tuyau qui continue tout droit : c'est la forme de la dérivation en cours de trajet.
- Le Y écarte deux sorties en biais depuis un point unique, quand les deux lignes partent du même endroit.
- La croix alimente trois directions depuis une seule arrivée ; au jardin, elle reste rare et multiplie les emboîtures à surveiller.
- Quelle que soit la forme, la pièce reçoit un tuyau de 19 mm de diamètre intérieur, sans filetage ni outil.
La compatibilité ne dépend pas de la forme
Avant de comparer les silhouettes, réglez ce qui ne bouge pas d'un modèle à l'autre. Un T laiton trois voies de notre gamme de raccords à barbelures pour tuyau de 19 mm est vendu à l'unité, en laiton brut de coulée non plaqué, et reçoit trois longueurs de tuyau de 19 mm de diamètre intérieur, soit 3/4 de pouce. Aucun filetage n'intervient : la liaison tient par des embouts à barbelures, ces gradins qui grossissent vers le corps de la pièce et sur lesquels la paroi se referme. La pression annoncée reste sous 850 kPa, bien plus que ce qu'un robinet de jardin peut fournir.
Cette cote intérieure est le seul point de contrôle vraiment utile avant de commander, et la choisir correctement vaut mieux que comparer les prix : un tuyau annoncé en 19 mm mais trop souple s'écrasera entre les gradins, un tuyau rigide refusera de s'y engager. La forme, elle, ne change ni le diamètre, ni la matière, ni la pression de service.
Comptez aussi ce que contient la boîte. Chaque commande livre une seule pièce, jamais l'assortiment complet : la dérivation que vous ajoutez se paie d'un raccord. Si votre réseau doit se diviser en plusieurs points, ce sont plusieurs raccords qu'il faut prévoir, un par dérivation, et non un seul modèle que l'on déplacerait au fil de la saison. Aucune forme ne remplace deux dérivations : chacune se paie d'une pièce.

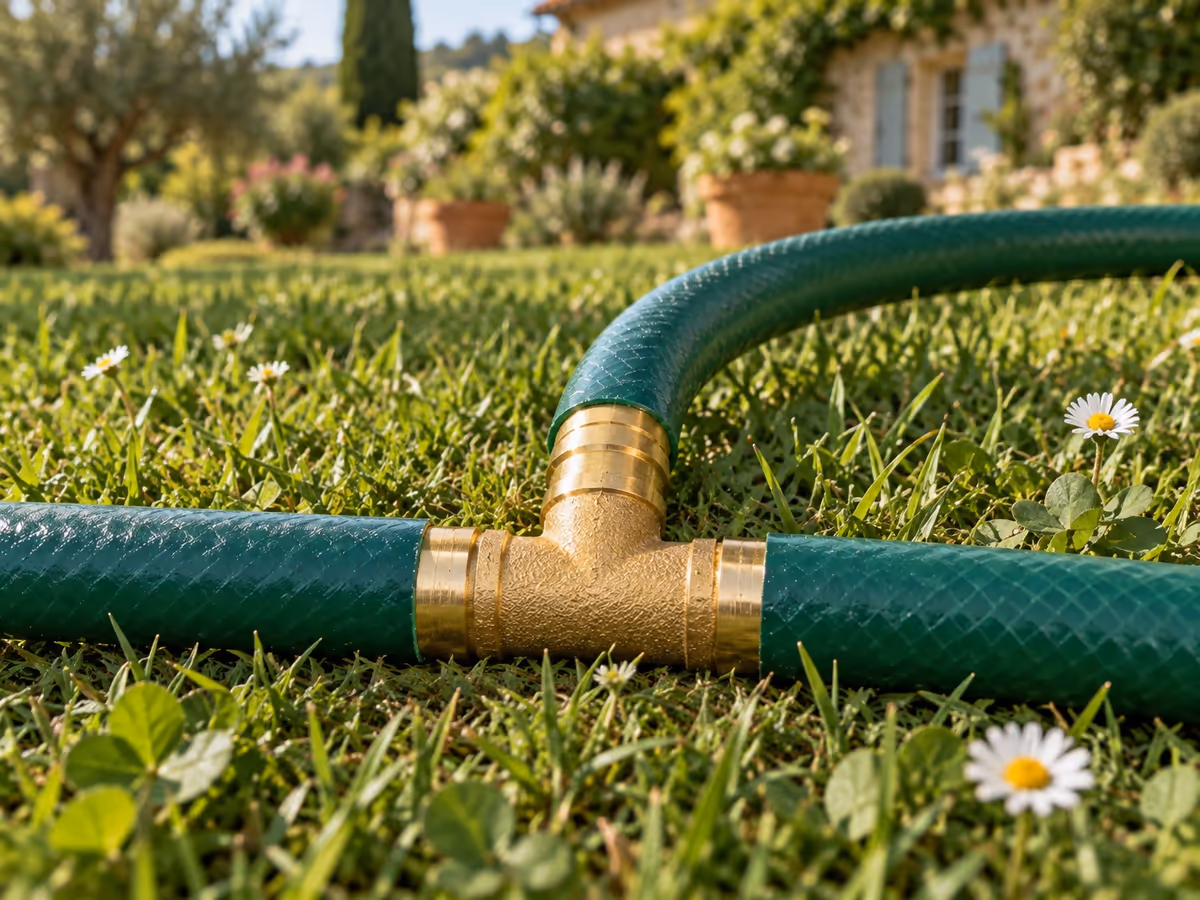

Le T : un départ sur une ligne qui continue
Le T se reconnaît à ses deux embouts alignés et à sa sortie latérale à angle droit. Sa logique est celle du trajet : la conduite principale est coupée, la pièce s'insère dans la longueur, la ligne reprend son chemin exactement comme avant, et une branche nouvelle part de côté. C'est la forme à retenir quand l'arrosage existant doit continuer à desservir sa zone, sans perdre de longueur ni changer de direction.
Le montage suit cet ordre : deux portions franchement droites encadrent la coupe, le chant reste perpendiculaire et sans bavure, puis les deux moitiés s'enfoncent jusqu'au corps de la pièce. L'embout latéral, lui, s'oriente avant d'enfoncer la dernière longueur, parce que rien ne pivote plus une fois les trois emboîtures serrées. L'ordre des gestes, du repérage de la coupe au contrôle des trois emboîtures, est repris dans la dérivation d'une ligne d'arrosage.
Un T convient aussi quand la ligne principale doit être prolongée au-delà de la dérivation : la zone située en bout de réseau continue d'être alimentée, ce qu'un Y ne permet pas.
Le Y : deux départs depuis un même point
Le Y remplace l'angle droit par deux sorties obliques qui s'écartent du corps de la pièce. Il n'y a plus de trajet qui continue : l'eau qui entre se partage entre les deux branches, sans qu'aucune ne poursuive la direction d'origine. C'est la forme des situations où deux lignes doivent naître au même endroit, deux rangs de potager arrosés ensemble, deux séries de bacs sur une terrasse, une haie prise en tenaille.
L'avantage tient à l'encombrement. Deux T montés en série font le même travail, mais chacun ajoute sa propre perte de charge locale et réclame sa longueur de tuyau. Un Y regroupe les deux départs sur un seul corps et laisse un montage plus court, donc moins de points d'emboîture où l'eau peut suinter.
La contrepartie est réelle : sans ligne qui continue, un Y ne convient pas si votre réseau doit desservir une zone située après le point de dérivation. Dans ce cas, un T puis un raccord droit de jonction sur la branche concernée laissent plus de souplesse. Regardez aussi la place disponible au sol : deux sorties obliques occupent une fourche plus large qu'une sortie latérale unique.
La croix : trois directions depuis une seule arrivée
La croix porte quatre embouts et relie deux lignes qui se croisent : l'eau arrivée par une branche repart de trois côtés. Elle sert quand un croisement doit être arrosé depuis une seule arrivée, par exemple au centre d'un potager en quatre carrés ou à la rencontre de deux allées. Ailleurs, elle complique le montage sans rien apporter : quatre emboîtures à surveiller au lieu de trois, une pièce plus encombrante, et une orientation à choisir avant d'enfoncer la dernière longueur.
Pour la plupart des jardins, la croix reste donc un cas particulier. Une précision de géométrie éclaire le choix : sur une croix, l'eau qui entre par un embout se répartit entre les trois autres, dont celle qui lui fait face, alors qu'un T ou un Y ne nourrit que deux directions depuis une seule entrée. À réserver aux montages où ces trois directions servent réellement.
Si vous hésitez encore, posez la question dans l'ordre : combien de vos lignes doivent repartir d'un même point, et l'une d'elles doit-elle continuer tout droit ? La réponse désigne la pièce, et le reste du réseau se contente de la suivre.
L'angle du départ se paie en charge
La forme ne change pas seulement la géométrie du montage : elle change la façon dont l'eau traverse la pièce. Le manuel d'ingénierie du service de conservation des sols américain rappelle que les pertes de charge locales aux entrées, sorties, coudes, tés, réductions et vannes s'ajoutent aux pertes de la conduite, et qu'il faut donc les compter en plus de la longueur de tuyau. Dans ses tableaux de coefficients, un té de ramification est compté à 1,50 quand un coude à 45 degrés n'est compté qu'à 0,40, pour une même vitesse d'écoulement : faire tourner l'eau à angle droit coûte plusieurs fois plus qu'un virage en biais.
L'ordre de grandeur suffit à trancher entre deux montages. Un Y, dont les sorties s'écartent en biais, place l'eau dans une trajectoire plus douce qu'un T ; à l'échelle d'une ligne de jardin, la différence se mesure en centimètres de colonne d'eau, pas en bars, mais elle s'additionne à chaque dérivation successive. Ces valeurs proviennent de conduites rigides, de débits d'irrigation agricole, et les deux coefficients sont relevés sur des diamètres différents : prenez-les comme un repère de comparaison entre formes, pas comme une prévision de votre installation.
Ce que chaque branche réclame en pression
La protection d'une branche fragile vient de ce que vous montez derrière le raccord, jamais de sa forme. Un réseau domestique travaille le plus souvent entre 2,8 et 6,9 bars, alors qu'une rampe de micro-irrigation se conçoit autour de 0,7 à 2 bars : sans détendeur, la rampe reçoit une pression qu'elle n'a pas été prévue pour encaisser. Les erreurs courantes relevées par la Colorado State University Extension vont dans le même sens : pas de filtre ni de détendeur, conduite principale trop longue, trop d'émetteurs pour le débit disponible. Elle ajoute qu'une aspersion ne se mélange jamais au goutte-à-goutte sur une même zone, parce que les deux régimes ne se règlent pas ensemble.

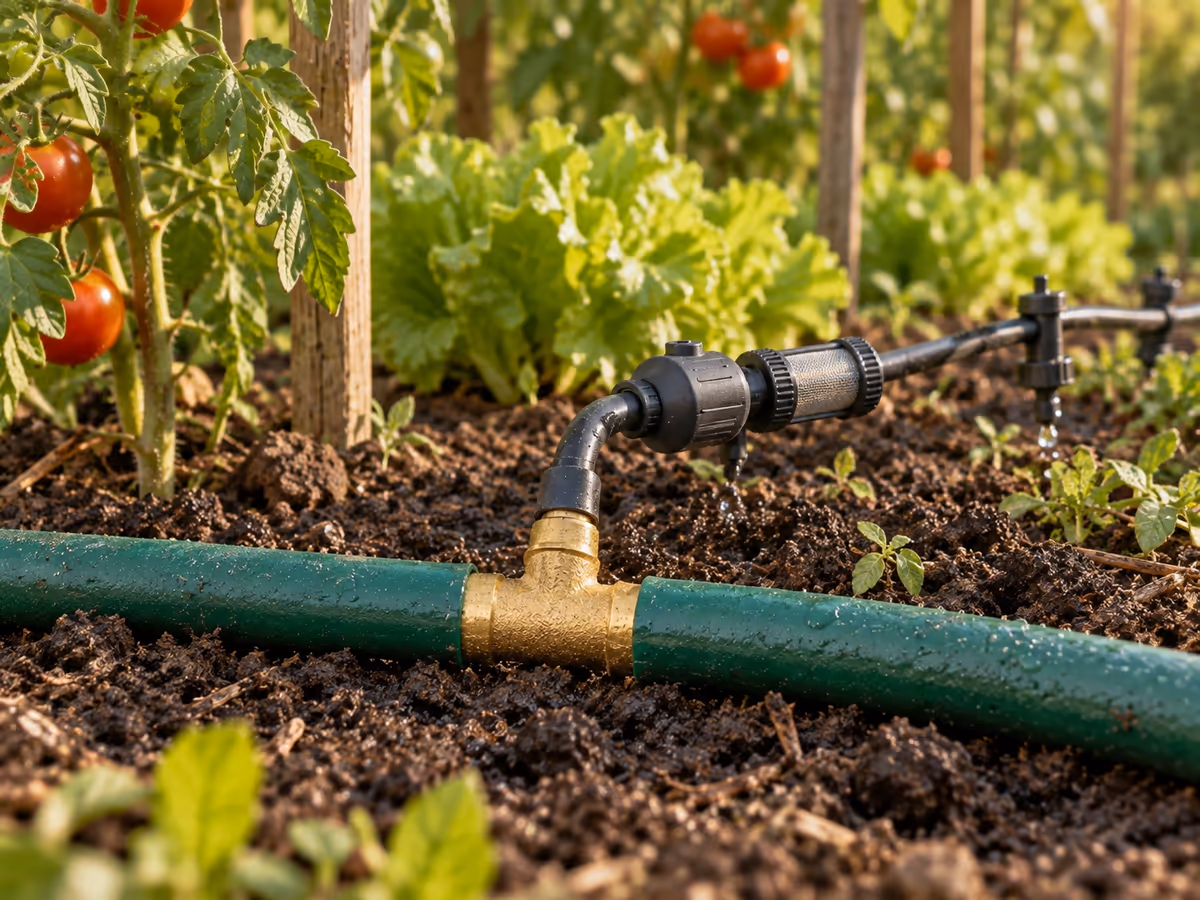

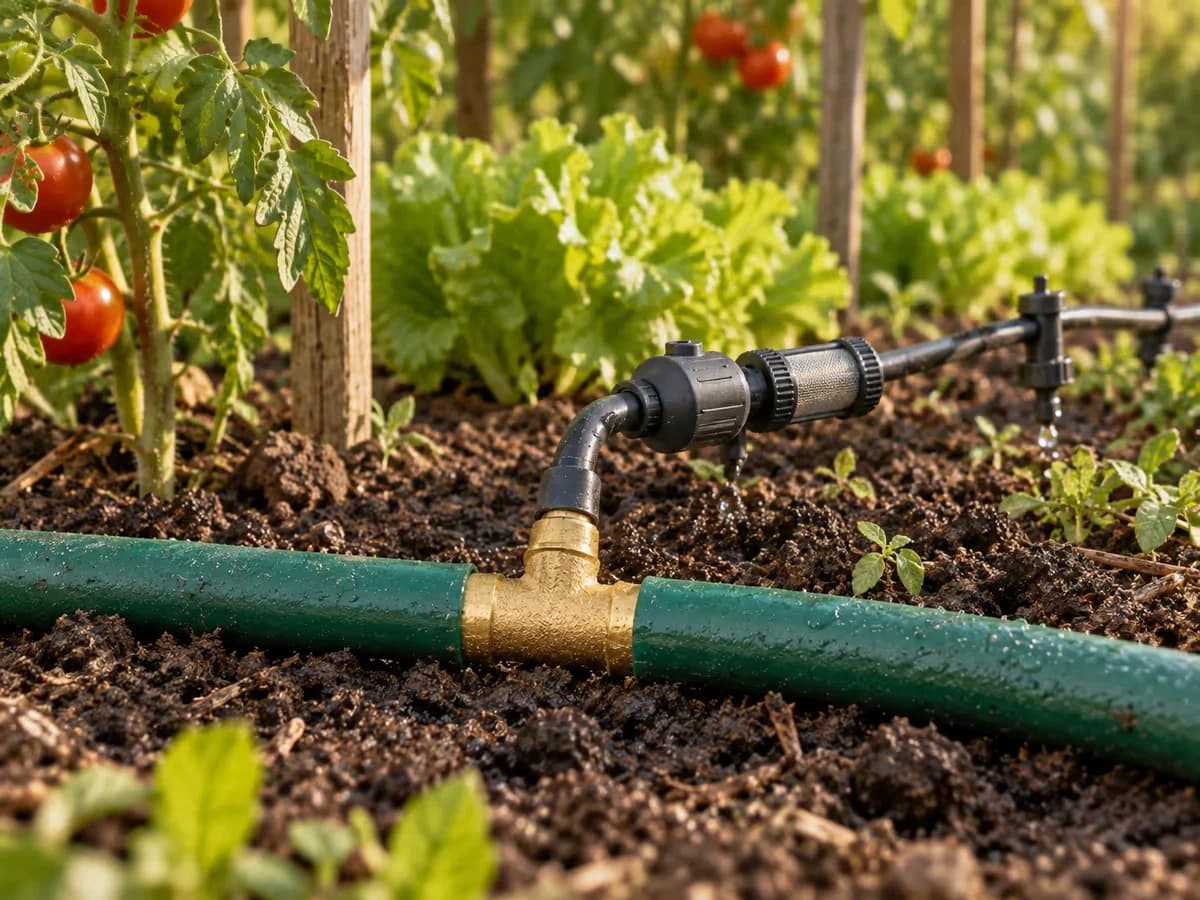

Dans un montage en T, la conséquence est directe : si la branche latérale part vers une rampe de goutte-à-goutte, le détendeur et le filtre se posent juste après la sortie, avant le premier émetteur. L'autre branche, celle qui continue vers des arroseurs, garde la pression du réseau, et chaque zone reste pilotable séparément.
Compter les dérivations avant de couper
Le débit du robinet ne bouge pas quand une branche s'ajoute : chaque départ prend une part de ce qui passait déjà, et la ligne la plus éloignée reçoit toujours la plus petite. Un long tuyau de 3/4 de pouce (19 mm) qui débite 13 gallons par minute (environ 49 litres par minute) perd environ 23 psi sur 100 pieds, soit près de 1,6 bar sur 30 mètres, de quoi laisser trop peu de pression au bout pour une aspersion régulière : dans le même document, un seul arroseur à impact alimenté par un tuyau souple de 5/8 de pouce (16 mm) couvre déjà un cercle d'environ 12 mètres de rayon. Autrement dit, ajouter des dérivations ne crée pas d'eau.
La règle pratique tient en trois points. Placez les dérivations les plus gourmandes le plus près possible du point d'eau. Limitez-vous à deux ou trois départs sur une même longueur, et réservez le dernier à une zone courte. Vérifiez enfin que la branche ajoutée ne double pas la longueur totale du trajet : mieux vaut deux lignes courtes qu'une ligne unique qui traîne jusqu'au fond du jardin.
Le raccord choisi n'échappe pas au gel
Sorti de terre à la fin des arrosages, un raccord laiton ne doit pas rester en eau. La glace est moins dense que l'eau liquide : à masse égale, elle occupe davantage de volume, assez pour travailler une emboîture fermée et écarter la paroi des gradins. La suite de la saison, du démontage au rangement à l'abri, tient dans les repères d'entretien d'un raccord laiton.
Le choix entre un T, un Y et une croix se joue donc avant la coupe, sur le plan du réseau : ce qui doit continuer tout droit, ce qui doit repartir de côté, et ce qui doit naître au même point. Une fois ces trois réponses posées, la pièce se déduit, et la forme cesse d'être un détail de catalogue.
Questions frequentes
Peut-on mélanger une rampe de goutte-à-goutte et une ligne d'aspersion derrière le même T ?
Non, parce que les deux réseaux ne se règlent pas ensemble et ne réclament pas la même pression. Gardez le T pour l'aspersion et posez sur la branche de micro-irrigation son propre détendeur et son filtre, juste après la sortie du raccord : la rampe sera alimentée à sa pression sans brider les arroseurs de l'autre branche.
Le Y remplace-t-il deux T montés l'un derrière l'autre ?
Il fait le même travail en moins de place et en moins de pièces. Deux T en série créent deux départs, mais chacun ajoute sa propre perte de charge locale et occupe une longueur de tuyau. Un Y regroupe les deux départs sur un seul corps, ce qui simplifie le montage quand les deux lignes doivent naître au même point.
Combien de dérivations un tuyau d'arrosage peut-il porter ?
La limite vient du débit de votre point d'eau, pas du raccord. Fermez une branche, puis l'autre, et observez ce que perd la plus éloignée : si son arrosage faiblit quand la seconde est ouverte, la ligne est déjà chargée. Mieux vaut alors rapprocher la dérivation du robinet ou séparer les zones dès le départ.
Le raccord se monte-t-il dans un sens précis ?
Non : aucun de ces raccords ne porte de sens de circulation, et la pression s'exerce identiquement dans les trois embouts. Seule l'orientation de la sortie se décide, et elle se choisit avant d'enfoncer la dernière longueur, parce qu'ensuite la pièce ne bouge plus sans tout ressortir.
Sources
- USDA, Natural Resources Conservation Service (2006). National Engineering Handbook, Part 652, Irrigation Guide, chapitre 6 : Irrigation System Design. Département de l'Agriculture des États-Unis.
- Neibling, H., et Robbins, J. Equipment Selection and Sizing for Sprinkler and Drip Irrigation. University of Idaho.
- Utah State University Extension (2025). The Do-It-Yourself Guide to Backyard Drip Irrigation. Utah State University.
- Colorado State University Extension (2025). Drip Irrigation for Home Gardens. Colorado State University.
- USGS Water Science School (2026). Water Density. United States Geological Survey.
