Un jardin arrosé tient souvent sur un seul robinet et plusieurs branches : une rampe de goutteurs au potager, une ligne le long du mur, un arroseur au fond. Intervenir sur l'une d'elles oblige à fermer le général, donc à priver d'eau tout le reste, la terrasse et la maison comprises. Une pièce d'arrêt montée à l'entrée de la branche règle ce point. Reste à savoir où la poser et dans quel ordre la manœuvrer.
Une ligne qui s'arrête sans emporter le reste
Depuis le robinet partent une conduite principale et, greffées dessus, les lignes qui desservent chaque zone. Le jour où une ligne demande une réparation, un nettoyage ou simplement une pause, la question n'est pas de couper l'eau mais de savoir jusqu'où la couper.

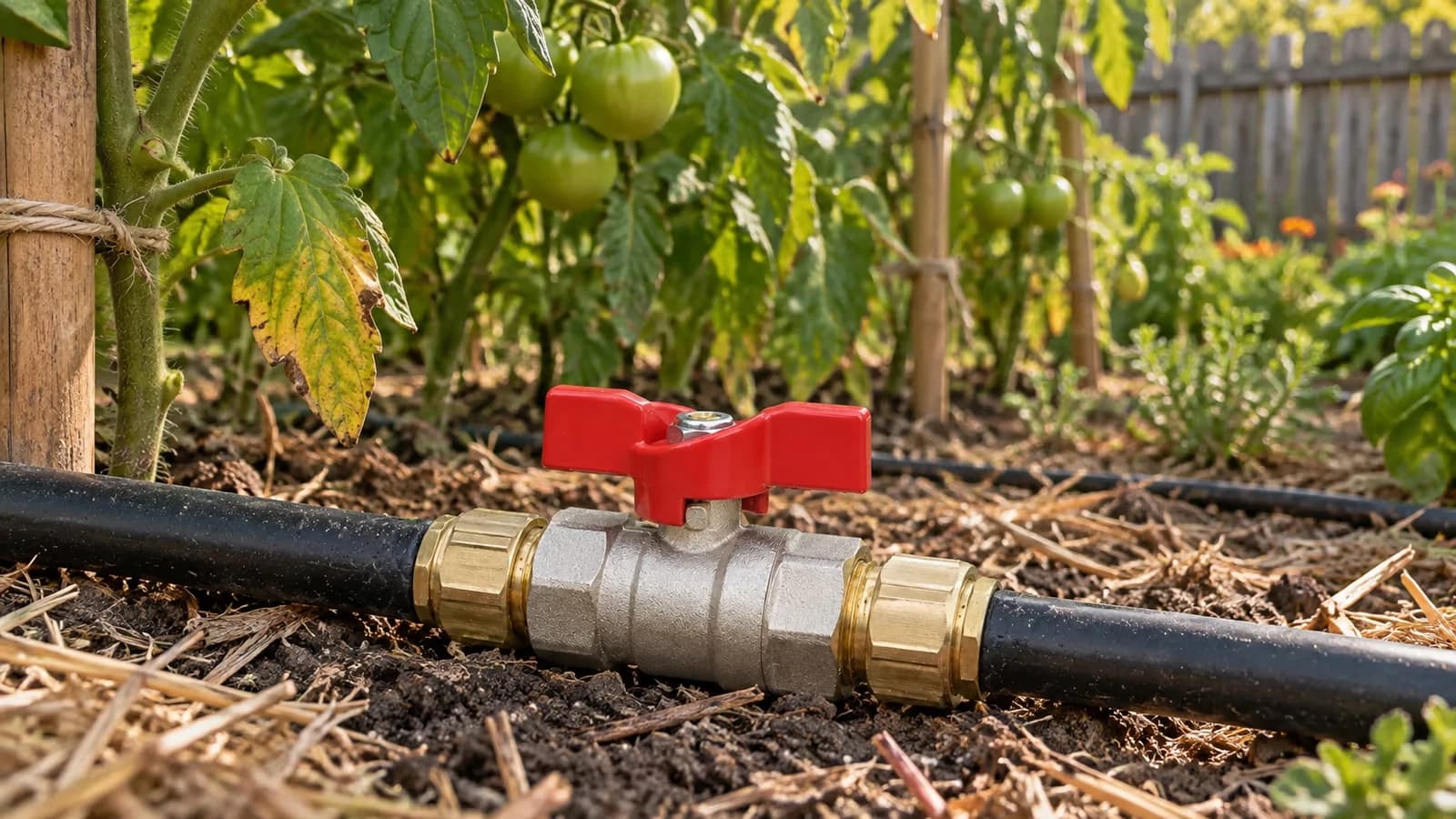

La vanne d'arrêt en laiton travaille en tout ou rien : elle ouvre le passage ou le ferme, et c'est le rôle qu'on attend d'une pièce de sectionnement sur un réseau d'arrosage. Une ligne équipée à son entrée devient indépendante du reste pendant toute la saison. Vous pouvez couper la rampe du potager le temps de remplacer trois goutteurs, laisser couler l'arroseur de la pelouse, puis remettre la rampe en eau l'après-midi sans avoir touché au robinet.
Ce découpage ne supprime pas le robinet général, il lui retire les interventions courantes. Il reste la pièce à fermer pour tout ce qui se trouve en amont de la vanne : le départ de la conduite, le filtre, l'antenne de raccordement au mur. Un réseau coupé en deux endroits se dépanne plus vite qu'un réseau coupé partout.
Reste à savoir où les branches se séparent. Sur un jardin de quelques dizaines de mètres, la conduite principale longe le mur ou la clôture, et les départs se prennent sur des T, parfois en série, parfois en cul-de-sac. Le repérage se fait robinet ouvert, en fermant une zone après l'autre et en notant ce qui cesse de couler. Un relevé en début de saison suffit : chaque pièce à poser trouve ensuite sa place sans tâtonner sous le paillage. Les raccords d'une ligne ne se devinent pas davantage, le sens des pièces se lit sur les filets, mâle d'un côté, femelle de l'autre.
Choisir le point de coupe avant la pièce
Tout se joue au moment où la branche se sépare de la conduite principale. C'est là que la vanne se monte, et nulle part ailleurs. Placée sur le tronc commun, elle couperait tout le jardin : vous auriez payé une pièce pour retrouver le problème qu'elle devait résoudre.

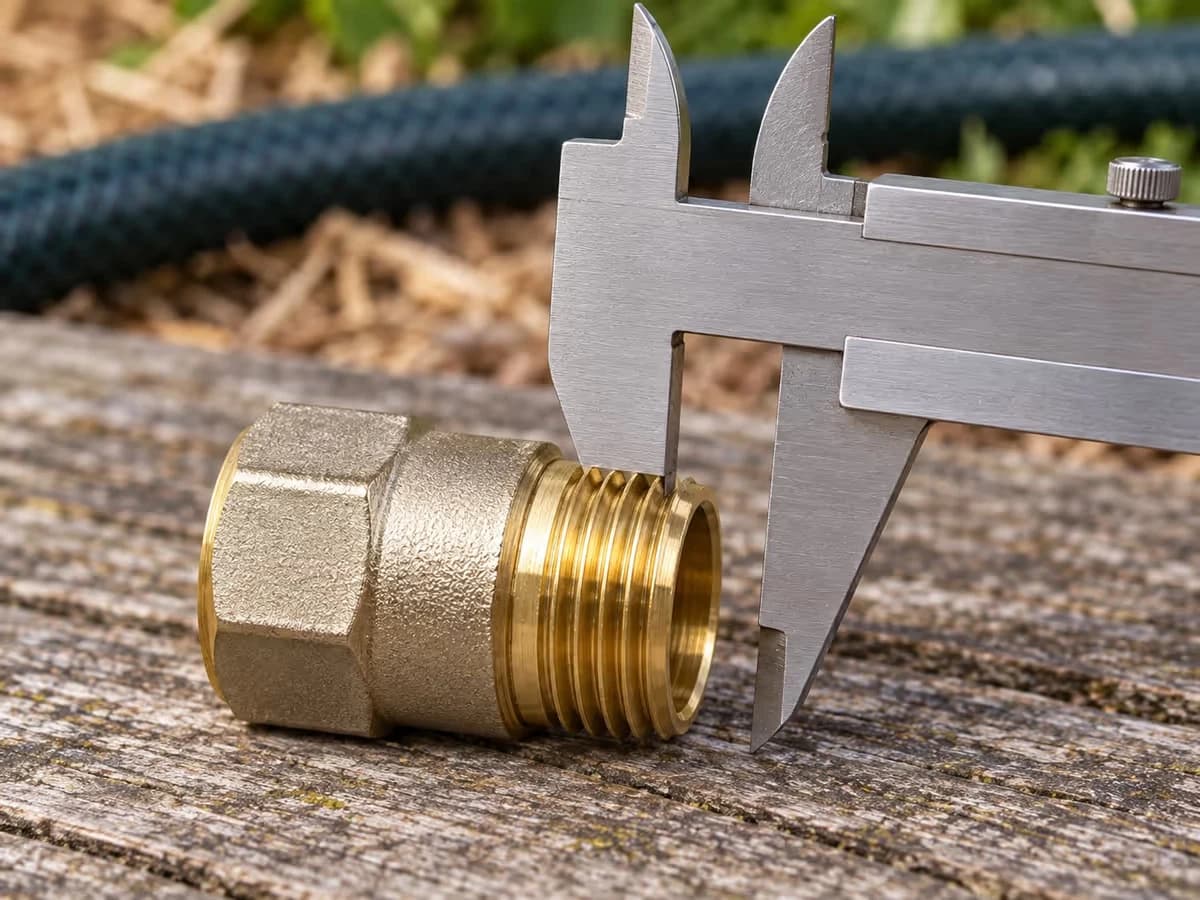

Deux filetages mâles face à face sont nécessaires, puisque la vanne présente deux raccords femelles. Le diamètre se mesure au pied à coulisse sur le sommet des filets, environ 21 mm pour un 1/2 pouce, et les deux côtés doivent afficher la même valeur. Relevez aussi la place disponible : le corps de notre vanne d'arrêt laiton mesure 47,7 mm de long pour 46,3 mm de haut, poignée comprise, sur un six pans de 26 mm. Prévoyez de la conduite droite, et de quoi faire tourner la poignée papillon d'un quart de tour. C'est cette poignée qui rend la pièce utile : coincée contre un mur ou sous le paillage, elle ne se manœuvre plus à la main, et la vanne redevient un bouchon.

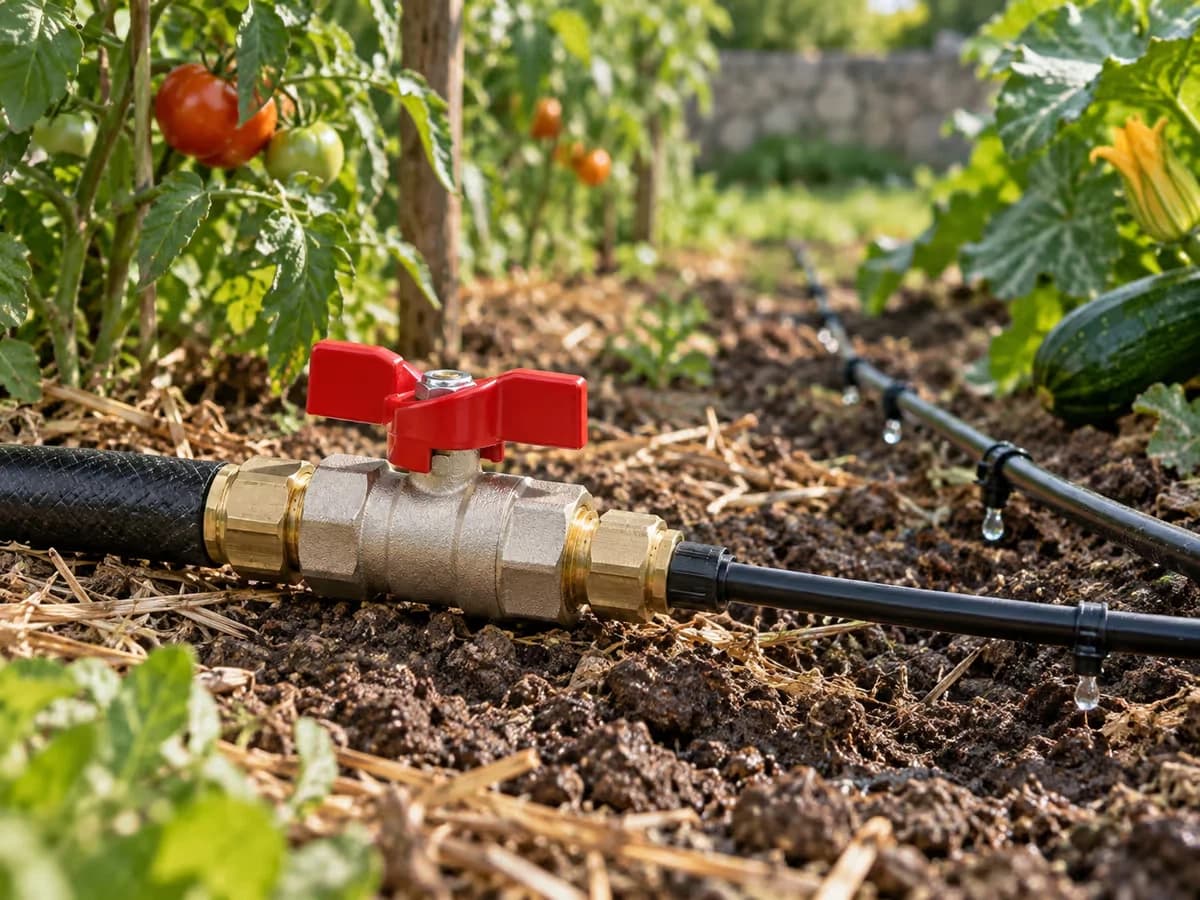

Le choix de l'emplacement dépend enfin de ce que vous voulez garder en eau. Une rampe de goutteurs se coupe avant ses goutteurs, pas après, sinon la portion située entre la vanne et les premiers goutteurs reste alimentée. Si la branche ne doit jamais rouvrir, un bouchon laiton condamne la voie pour moins cher et sur une longueur plus courte. Une branche qui repart en eau au printemps, ou qui se coupe deux fois dans l'été, appelle la vanne. Contrairement au bouchon, elle se manœuvre sans clé, et isoler une branche se décide sur ce critère avant le prix.
Du filetage à la remise en eau
Le montage commence par la fermeture du robinet général et la vidange de la branche. Un filetage mouillé fait glisser le ruban d'étanchéité, et le raccord suinte au premier essai. Sur chaque entrée de la vanne, l'étanchéité se pose d'une seule façon. Un joint plat quand le siège est plan, ou du ruban enroulé dans le sens de la vis sur un filetage conique. Jamais les deux au même endroit.
Vient le vissage. La vanne s'engage à la main par ses deux écrous, jusqu'au contact, puis un quart de tour de clé suffit à bloquer l'ensemble. Le laiton se marque au-delà : le filet écrasé ne reprend plus l'étanchéité, et la fuite revient au démontage suivant. Un joint neuf, un serrage mesuré, et la pièce tient plusieurs saisons.
La remise en eau se fait en deux temps, et c'est le détail qui évite les mauvaises surprises. Rouvrez le robinet général doucement, la vanne encore fermée, puis passez le doigt autour des deux raccords. Ce sont eux qui parlent en premier, pas la ligne. Si un raccord perle, un léger resserrage à la clé suffit le plus souvent ; ajouter du ruban sur un montage déjà en place ne règle rien, cela repousse la pièce et désaligne les filets.

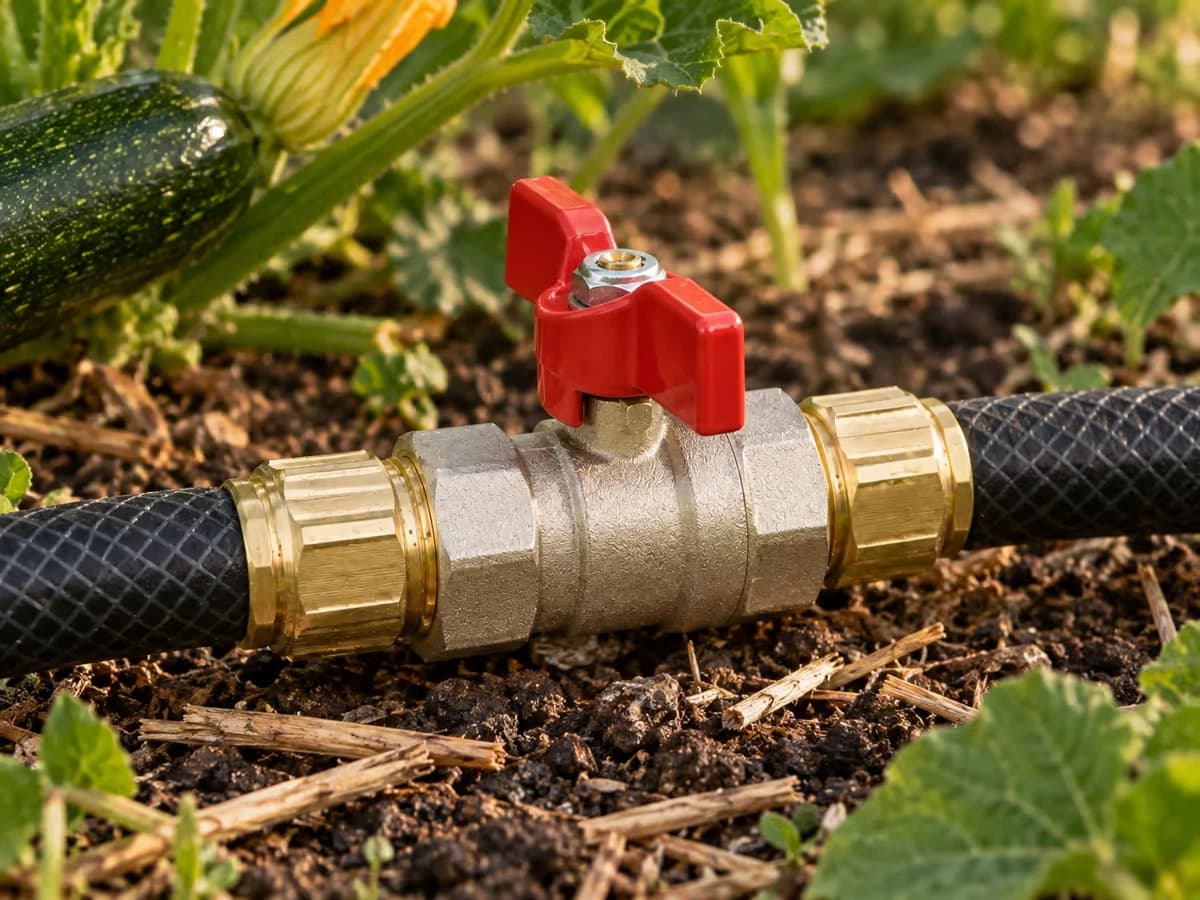

Ouvrez ensuite la vanne franchement. L'eau repart dans la branche et chasse l'air qu'elle contenait, par les goutteurs ou par l'extrémité de la ligne. Contrôlez que la rampe coule de nouveau et que le reste du réseau n'a pas bronché. À partir de là, couper cette ligne ne demande plus que le quart de tour de la poignée : c'est le geste que vous répéterez tout l'été, et le seul qui compte.
Ce qu'une vanne fermée ne règle pas
Une vanne de branche n'est pas un couteau magique posé sur le réseau. Ce qu'elle laisse en place compte autant que ce qu'elle coupe.
Le côté amont reste sous pression tant que le robinet général est ouvert. La vanne tient donc l'eau par une face pendant toute la saison, et c'est à ses deux raccords qu'une faiblesse se verra, pas au moment où vous la fermez. La vérification a sa place au début de la saison, quand les pièces sont sèches et accessibles, pas en juillet au milieu des plants.
Elle ne règle pas les débits. Fermer à moitié une vanne à boisseau passe pour un réglage. Ces pièces sont pourtant conçues pour le tout ou rien, et demi-ouverte, la vanne laisse filer l'eau sur le bord de son boisseau au lieu de la doser. Pour baisser la pression d'une rampe de goutteurs, un détendeur monté après la vanne fait le travail, et la vanne garde son rôle de sectionnement.
Elle ne protège pas non plus le réseau du retour d'eau. Le dispositif anti-retour se place au robinet, en amont de tout le reste. Une pièce d'arrêt en aval ne le remplace pas, et elle lui ajoute même une contrainte. D'après la notice de protection anti-retour de l'Oregon State University, des vannes fermées en aval d'un tel dispositif le maintiennent sous pression. Cette pression peut coincer son clapet et le rendre inopérant. Une vanne de branche sert à couper une ligne le temps d'une intervention, pas à rester close toute la saison sur un réseau protégé.
Une ligne coupée seule pour chercher une fuite
Un arrosage localisé cache bien ses défauts. La terre reste humide autour d'une fuite, et les plantes ne montrent rien avant plusieurs jours. Pour la trouver, il faut regarder la ligne couler plutôt que de l'inspecter à l'arrêt. La vanne de branche donne exactement cela : la possibilité de mettre une seule ligne en eau, seule, et de la regarder travailler.
Ce que vous cherchez s'y lit parfois sans creuser. Sur un réseau d'irrigation, une baisse de pression trahit un bouchon, une fuite ou une pièce cassée, et une pression qui monte signale au contraire un passage qui se réduit, goutteurs colmatés en tête. Le relevé des débits et des pressions branche par branche sert de boussole. La ligne qui a changé est celle qui demande un démontage, les autres se contentent d'un contrôle.
Toutes les lignes ne méritent pas une pièce à manœuvrer. Une rampe dont le dernier goutteur a disparu, ou un départ que plus rien n'alimente depuis deux étés, se ferme une fois pour toutes : boucher une sortie libre coûte moins cher qu'une vanne qu'on ne tournera jamais. La question n'est d'ailleurs pas seulement celle de la pièce, mais celle du moment. Fermer une sortie devenue inutile se décide quand l'arrosage de la zone s'arrête, pas au milieu d'une saison où la ligne sert encore.
Une vanne laissée fermée hors saison
Une vanne de branche se ferme pendant une intervention, pas pendant des mois. Close entre deux arrosages, elle ne gêne personne. Close tout l'hiver avec de l'eau dedans, elle retient un volume qui n'a nulle part où s'étendre quand il gèle, et c'est souvent la pièce qui cède avant le tuyau. La consigne du matériel d'irrigation est de vidanger le réseau dès que les températures descendent sous zéro. Rouvrez donc la vanne après la vidange, ou démontez-la pour la ranger au sec. Elle se remonte au printemps sur les mêmes filets.
Questions frequentes
Peut-on couper une seule ligne sans fermer le robinet général ?
Oui, à condition qu'une pièce d'arrêt soit déjà montée à l'entrée de cette ligne. Elle se ferme alors à la main, sur un quart de tour, et le reste du réseau continue de couler. Sans cette pièce, la seule façon d'arrêter l'eau sur une branche reste le robinet général, et tout s'arrête avec elle.
La vanne a-t-elle un sens de montage ?
Non. Un boisseau sphérique ferme le passage des deux côtés à la fois, donc la pièce fonctionne dans les deux sens. Seule l'orientation de la poignée compte : elle doit rester accessible à la main, sans tuyau coudé devant elle ni regard enterré par-dessus.
Que se passe-t-il si la vanne reste à moitié ouverte ?
Vous obtenez un débit réduit, mais au prix d'un passage d'eau permanent sur le bord du boisseau. Une vanne à boisseau n'est pas faite pour régler un débit : elle s'utilise ouverte en grand ou fermée. Pour baisser la pression d'une rampe de goutteurs, un détendeur fait ce travail et se monte après la vanne.
La vanne doit-elle rester fermée entre deux arrosages ?
Ce n'est pas nécessaire. Une ligne n'a pas besoin d'être coupée entre deux séances, la vanne sert à intervenir sur une branche, pas à tenir un planning. La laisser fermée plusieurs mois avec de l'eau prisonnière use en revanche la pièce, surtout sous le gel, et la refermer chaque soir ajoute des manœuvres sans rien apporter à l'arrosage.
Sources
- Haman, D. Z., Zazueta, F. S., Guzman, S., Bayabil, H., 2021. Valves in Irrigation Systems, CIR824/WI005, University of Florida, Institute of Food and Agricultural Sciences.
- Yasalonis, A. E., Dukes, M., Cardenas-Laihacar, B. L., 2025. Microirrigation or Drip Irrigation for Home Landscapes, AE524, University of Florida, Institute of Food and Agricultural Sciences.
- Elshikha, D., Attalah, S., Waller, P., Thorp, K., Williams, C., Bloomfield, M., Koralewski, S., Elsadek, E. A., 2025. Seasonal Maintenance Practices for Drip and Sprinkler Irrigation Systems in Arizona, az2155, University of Arizona Cooperative Extension.
- Glick Andrews, G., 1998. Backflow Protection for Private Water Systems, EC 1488, Oregon State University Extension Service.
- Fiche produit Jarditips, vanne d'arrêt laiton à boisseau 1/2 pouce (longueur du corps, hauteur poignée comprise, largeur sur plats, diamètre du filetage mâle, contenu du sachet).
