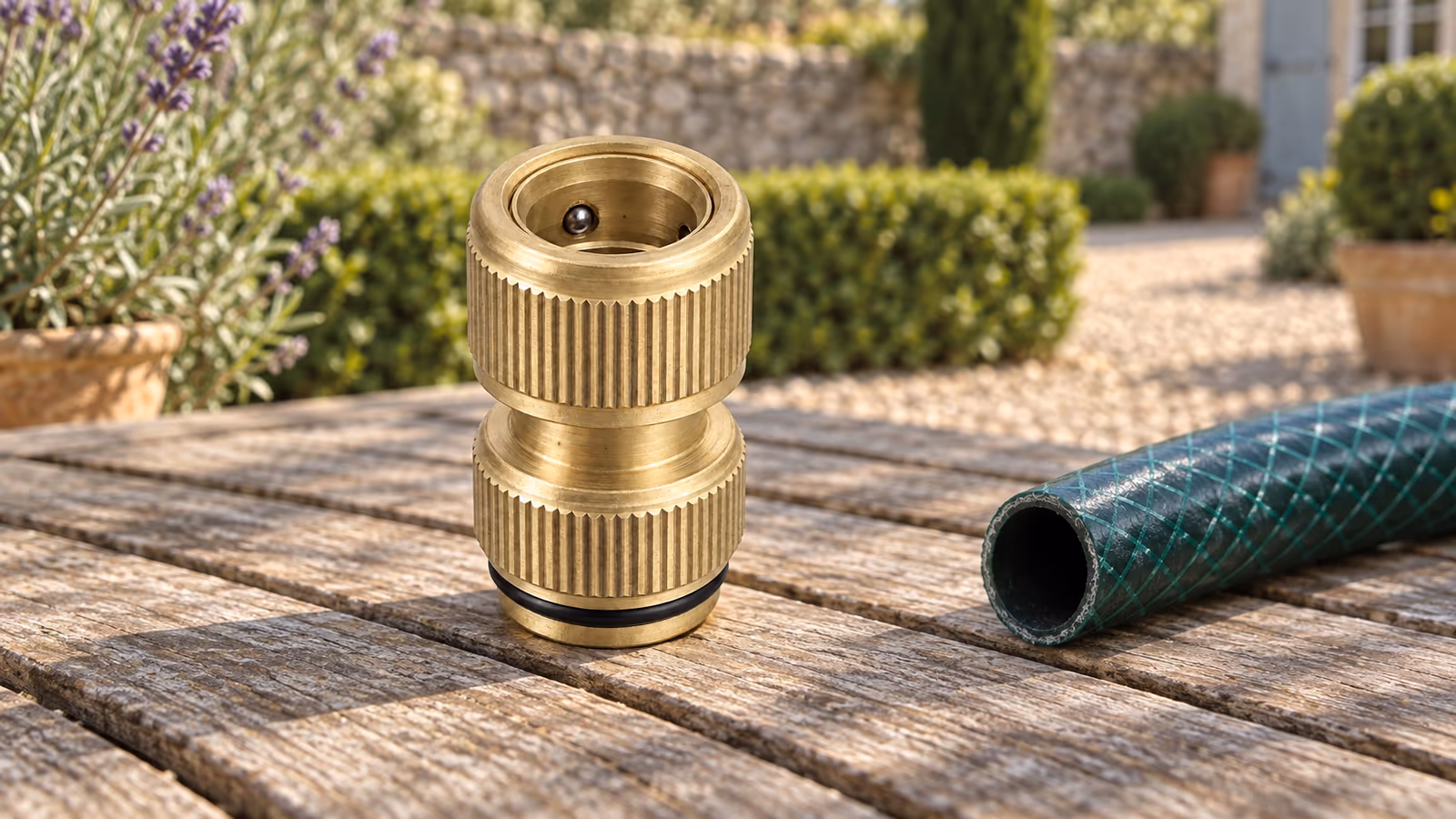

Un raccord rapide avec arrêt d'eau s'achète pour une scène très précise : vous changez de buse, de lance ou de pistolet au fond du jardin, et vous ne voulez pas retourner fermer le robinet. La pièce se monte sur un tuyau de 19 mm de diamètre intérieur, le 3/4 pouce des tuyaux de jardin, et elle reste au bout du tuyau. Avant de la mettre au panier, trois choses restent à décider : où elle travaille vraiment, combien de pièces il vous faut, et ce qu'elle ne fera pas à votre place.
En bref
- Un seul diamètre convient : 19 mm intérieur, soit le 3/4 pouce des tuyaux de jardin.
- Comptez une pièce par extrémité de tuyau où vous changez d'accessoire. Elle est vendue à l'unité.
- La version à arrêt d'eau se reconnaît à son corps plus haut et à la bague qui l'entoure.
- La pièce pèse 50 g, son joint torique est la seule partie non métallique, et le sachet ne contient rien d'autre.
- Ni protection anti-retour, ni régulateur de pression, ni abri contre le gel : ces rôles appartiennent à d'autres pièces.
L'arrêt d'eau travaille au bout du tuyau, pas ailleurs
Le geste visé tient en deux temps. Vous tenez la lance d'une main, vous déclipsez l'accessoire de l'autre, et le débit se ferme dans la pièce. Vous clipsez l'outil suivant, l'arrosage repart. Le robinet reste ouvert pendant tout ce manège, c'est justement l'intérêt.
Une question précède parfois l'achat : à quoi bon, si le pistolet se ferme déjà quand on relâche la gâchette ? Ce frein-là agit sur l'accessoire, pas sur le tuyau. Tant que le pistolet reste clipsé, la gâchette arrête le jet et l'arrêt d'eau ne sert à rien. Il reprend son intérêt à l'instant où vous voulez retirer l'outil, le poser au sol et aller chercher autre chose : la gâchette ne vous suit pas, le clapet du raccord, si.
Ce détail pèse plus lourd qu'il n'y paraît. Un tuyau de quinze mètres ouvert en grand laisse passer environ 95 litres par minute, selon la pression du réseau. Sans arrêt d'eau, chaque changement d'embout commence donc par un aller-retour jusqu'au robinet, et se termine par une flaque sur l'allée. Avec la pièce, l'interruption dure le temps du déclip.
Le calcul parle mieux que la théorie. À ce débit, dix minutes d'arrosage représentent près d'un millier de litres, et une interruption de trente secondes en laisse échapper une cinquantaine. Multipliée par les changements d'accessoire d'une saison, cette eau partie sur l'allée ne sert aucun massif.
Où la placer, maintenant. À l'extrémité où les accessoires défilent : le pistolet, la lance, l'arroseur et la brosse gardent chacun leur embout, et ils viennent tous se cliper au même endroit. Un raccord rapide 19 mm par extrémité de tuyau suffit donc à faire tourner toute la panoplie. Deux tuyaux qui travaillent en même temps demandent deux pièces, un tuyau de rechange rangé au garage n'en demande aucune. Comme la pièce est vendue seule, faites le compte de vos extrémités avant de commander.
La même pièce rend un autre service au milieu d'une ligne. Intercalée entre deux longueurs, elle permet de retirer une section sans repasser au robinet. Un simple manchon de jonction ne rend pas ce service, puisqu'il continue de laisser passer l'eau. En revanche, ne l'attendez pas en sortie de robinet : là, c'est le filetage de la sortie d'eau qui commande, et il vous faut un raccord fileté ou un nez de robinet. Une jonction pour réparer une ligne coupée, une pièce à visser pour le point d'eau, un raccord à emboîtement pour le bout du tuyau. Trois besoins, trois pièces, et les jonctions comme les nez de robinet ne se remplacent pas l'une par l'autre.
Le comptage surprend souvent, parce qu'on compte les outils plutôt que les extrémités. Un jardin qui sort tour à tour un pistolet, une lance et un arroseur n'a pas besoin de trois pièces si tout part du même tuyau. Les outils se clippent l'un après l'autre sur la même, chacun gardant son embout. Le besoin grimpe avec le nombre de tuyaux qui coulent en même temps, pas avec le nombre d'outils rangés dans le cabanon. Deux robinets, deux tuyaux en service, et le compte double.
Reste la question de la matière, qui revient souvent au moment de commander. Un raccord en plastique coûte moins cher au départ et vieillit au soleil, là où le laiton encaisse les manipulations répétées et se garde d'une saison sur l'autre.

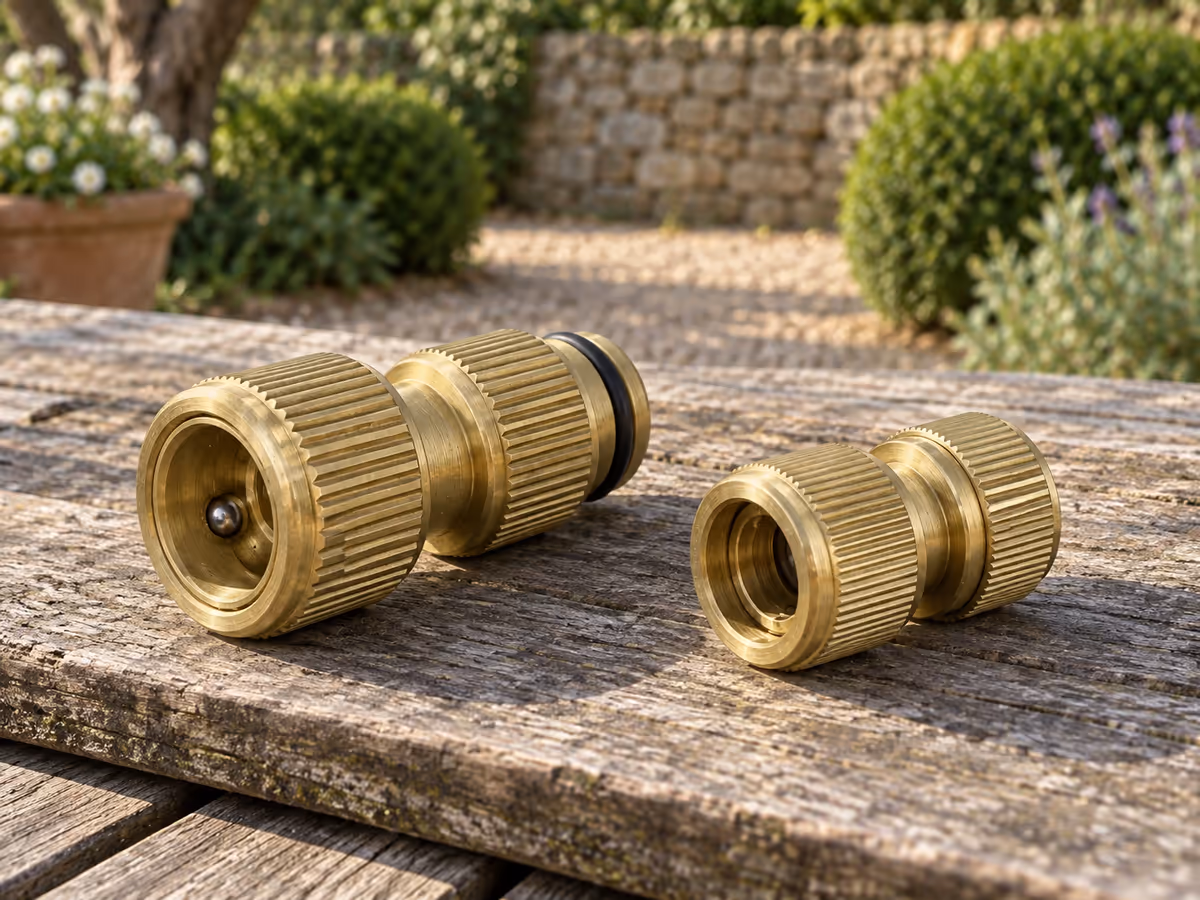

Reconnaître la version à arrêt d'eau sur une photo
Les deux versions d'un raccord rapide se ressemblent sur un écran, et la différence ne se lit pas dans la longueur. Ce qui trahit l'arrêt d'eau, c'est la silhouette : le corps est plus haut que celui d'un raccord simple, et une bague de commande l'entoure. Un raccord sans arrêt d'eau, lui, aligne deux cylindres bout à bout, sans surépaisseur au milieu.
L'ouverture qui reçoit l'accessoire confirme le reste. Sur une pièce à arrêt d'eau, un clapet mobile s'y aperçoit derrière les billes de retenue, et c'est lui qui obture le passage au débranchement. Une version simple ne montre rien de tel, le passage reste libre. Ce clapet et son ressort expliquent aussi qu'une pièce à arrêt d'eau coûte un peu plus cher que le raccord simple de même calibre.
Reste la matière, et c'est là que les confusions arrivent. La référence décrite ici annonce un corps en laiton d'aspect brut non verni. Or une même gamme comporte souvent des pièces argentées, en aluminium ou avec un revêtement de surface, et rien ne les distingue à l'écran. Un éclat argenté n'est pas un défaut de finition, il signale une autre pièce, et mieux vaut le voir avant de commander qu'à l'ouverture du colis.
Dans un intitulé de produit, ces repères se lisent en deux endroits. Le titre annonce normalement la matière, le diamètre intérieur du tuyau et la présence de l'arrêt d'eau ; un intitulé qui promet un arrêt d'eau sans donner le diamètre laisse la question ouverte. La photo qui tranche est celle de l'ouverture qui reçoit l'accessoire, la seule qui montre le clapet et qui distingue donc la version à arrêt d'eau d'un raccord d'emboîtement ordinaire.
Un dernier point se règle avant de valider le panier : le diamètre intérieur de votre tuyau. La pièce demande 19 mm, sans jeu. Un tuyau de 15 mm ne l'accueillera pas, et aucun adaptateur ne rattrapera l'écart sans ajouter une réduction de plus sur la ligne. Mesurez une fois, notez la cote, et commandez ensuite.
Trois vérifications à la réception
Le sachet ne contient que la pièce, avec son joint déjà posé. Aucun outil n'est fourni, et aucun joint de rechange non plus. Trois points se contrôlent en quelques minutes, avant le premier arrosage.
Le joint. Il est logé dans la gorge, à la base de la queue qui entre dans le tuyau. Regardez-le avant de monter : mal logé, sec ou couvert de terre, il laisse passer un suintement dès la première mise en eau. C'est la cause la plus fréquente d'une fuite au raccord, loin devant le corps métallique.
Le clapet. Emboîtez la pièce sur le tuyau, ouvrez l'eau, puis débranchez l'accessoire. Le débit doit s'arrêter net. Si un filet persiste, rincez le joint et reprenez le montage, robinet fermé. Si le clapet reste ouvert, la pièce est en cause : la garantie légale de deux ans s'applique, et le retour sous 30 jours laisse le temps de vérifier.
L'aspect. Le laiton brut ne brille pas et ne s'écaille pas. Une pièce chromée, vernie ou étonnamment légère ne correspond pas à la description, et le mieux est de le signaler tout de suite plutôt que de s'en apercevoir en fin de saison.
Ce que la pièce ne prend pas en charge
La protection de l'eau du réseau. Un tuyau dont l'extrémité trempe dans un seau, un abreuvoir ou une piscine peut renvoyer l'eau vers la conduite si la pression chute dans le réseau. L'appareil qui empêche cela se visse au robinet, et il fonctionne autrement : son clapet se ferme et laisse l'eau s'échapper par un petit orifice au lieu de remonter dans la conduite. Le raccord du bout du tuyau n'a pas d'orifice de ce genre, et ne protège donc rien de ce côté.

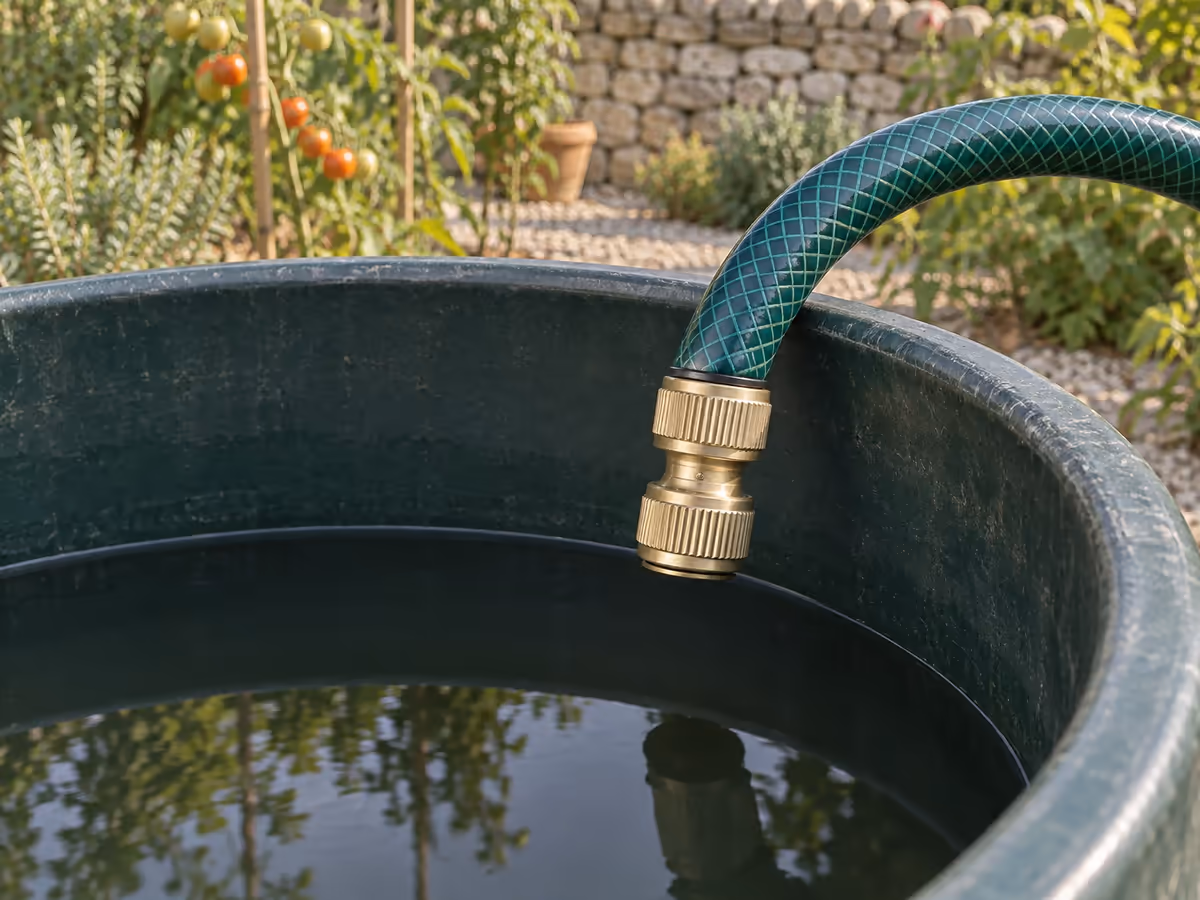

L'écart entre le tuyau et la surface. À défaut d'appareil au robinet, la protection repose sur la distance. L'extrémité du tuyau reste au-dessus du niveau du liquide, avec un écart d'au moins deux fois le diamètre de l'ouverture, et jamais moins de 25 mm. Cette règle couvre le cas courant du tuyau qui plonge dans un récupérateur d'eau. Elle ne suffit plus dès qu'une pompe travaille en aval, qu'une vanne ferme le bout de la ligne ou qu'un tuyau surélevé renvoie la pression vers le robinet. Les appareils les plus simples du marché ne sont pas prévus pour encaisser cette contre-pression, et la protection se choisit alors autrement qu'en bout de tuyau.
L'abri contre le gel. Le clapet retient un peu d'eau après l'arrosage, et cette eau travaille quand la température descend. En gelant, elle augmente d'un onzième de volume, de quoi fendre un corps ou un clapet. Un tuyau resté dehors et pris par le gel ne se déplace pas et ne se force pas, sous peine de casser la pièce en deux.
Le robinet. L'arrêt d'eau ferme le passage au débranchement, il ne coupe pas l'arrivée. Pour interrompre l'eau sur toute la ligne, il faut un robinet d'arrêt, un programmateur ou la sortie d'eau elle-même. Le raccord, lui, laisse la ligne en charge depuis le robinet.
Questions frequentes
Combien de raccords à arrêt d'eau faut-il pour un réseau d'arrosage ?
Comptez une pièce par extrémité de tuyau où vous changez d'accessoire, puisque la pièce reste fixée sur le tuyau et que les outils viennent s'y cliper l'un après l'autre. Deux tuyaux qui travaillent en même temps demandent donc deux pièces. Le raccord est vendu à l'unité, à vous de relever le nombre d'extrémités avant de commander.
Un raccord à arrêt d'eau protège-t-il l'eau du robinet ?
Non. Son clapet ferme le passage au débranchement, et son rôle s'arrête là. Un anti-retour se monte au robinet de jardin, et il devient utile dès qu'un tuyau peut tremper dans un récupérateur, un abreuvoir ou une piscine. Si vous n'en avez pas, la solution la plus simple reste de tenir l'extrémité du tuyau au-dessus de la surface, avec un écart franc. Le raccord à arrêt d'eau ne remplace ni l'un ni l'autre.
Le raccord rapide 19 mm se monte-t-il sur un tuyau de 15 mm ?
Non. La pièce demande un tuyau de 19 mm de diamètre intérieur, le 3/4 pouce des tuyaux de jardin. Sur un tuyau de 15 mm, la queue est trop large et rien ne tient. Mesurez l'ouverture de votre tuyau avant de commander, et si le vôtre est plus fin, cherchez la pièce au bon calibre.
Comment vérifier la matière de la pièce reçue ?
Le laiton est un métal dense, sensiblement plus lourd à volume égal qu'un aluminium ou qu'un plastique. Si la pièce reçue vous paraît légère et brille comme du chrome alors que l'intitulé annonce un laiton brut non verni, il s'agit probablement d'une autre référence. Le retour possible sous 30 jours laisse le temps de comparer avant de la mettre en service.
Sources
- Kelly Allsup, 2020, How much water does your garden need?, University of Illinois Extension.
- Gail Glick Andrews, 1998, Backflow Protection for Private Water Systems, Oregon State University Extension Service.
- C.E. Swift et M. Higgins, 2014, Home Sprinkler Systems: Preparing Your Sprinkler System for Winter, Colorado State University Extension.
- Brad Haire, 2002, Don't wait to winterize your irrigation system, University of Georgia, CAES Field Report.
