Raccord rapide tuyau arrosage : les calibres qui s'emboîtent, ceux qui ne s'emboîtent pas

Un raccord rapide tuyau arrosage se choisit sur une seule cote, le diamètre intérieur du tuyau qui l'accueille, et c'est justement celle qu'on mesure le plus mal. Deux pièces d'aspect identique peuvent partager le même profil de clip et des queues de diamètres différents : l'une tiendra des années, l'autre glissera à la première mise en eau. Voici comment lire cette cote, reconnaître un profil qui ne s'accouple pas au vôtre, et ce que l'arrêt d'eau change réellement au bout du tuyau.

En bref

• La cote qui décide est le diamètre intérieur du tuyau : 13 mm (1/2), 15 mm (5/8) ou 19 mm (3/4).
• Le côté qui se clipse suit un profil courant d'une marque à l'autre. C'est la queue côté tuyau qui change de diamètre.
• Les raccords grand débit et quelques systèmes propriétaires ne s'accouplent pas avec les standards.
• Chaque raccord ajouté se paie en pression, comme une longueur de tuyau droit en plus.

Le chiffre du tuyau désigne son intérieur

Un tuyau d'arrosage annoncé en 19 mm mesure 19 mm à l'intérieur, pas à l'extérieur. La paroi, elle, change d'une fabrication à l'autre : un tuyau tricoté, un tuyau armé à croisure et un tuyau extensible peuvent afficher le même 19 mm intérieur avec trois encombrements extérieurs différents. Le chiffre de l'emballage décrit le passage de l'eau, rien de plus.

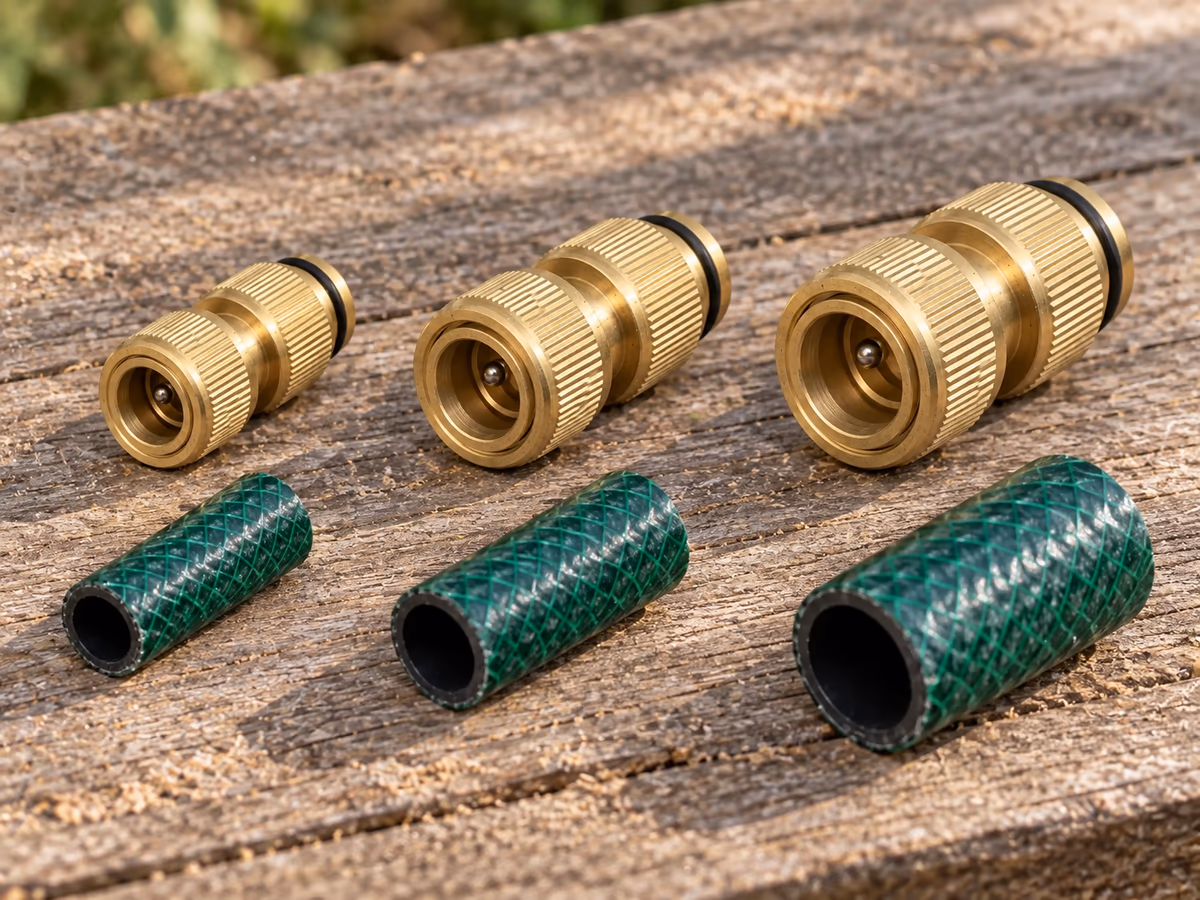

Les trois tailles du jardin suivent cette cote : 13 mm pour le demi-pouce, 15 mm pour le cinq-huitièmes, 19 mm pour le trois-quarts. Le raccord rapide de cette famille est taillé pour la troisième. Sa fiche technique annonce un tuyau compatible de 19 mm intérieur, un corps en laiton d'aspect brut non verni et un joint torique à la base de l'embout côté tuyau. C'est donc cette cote, et elle seule, qui décide si l'ensemble tiendra à la mise en eau.

Ne confondez pas ce chiffre avec celui du robinet. Le côté arrivée d'eau obéit à une autre logique, celle du filetage 20x27 ou 15x21 selon la maison, une mesure de filetage sans rapport avec le diamètre du tuyau. Un raccord peut être juste côté robinet, en 20x27, et faux côté tuyau, taillé pour du 19 quand votre tuyau fait 15. Les deux cotes se vérifient séparément.

Mesurer la bonne cote, et se méfier du reste

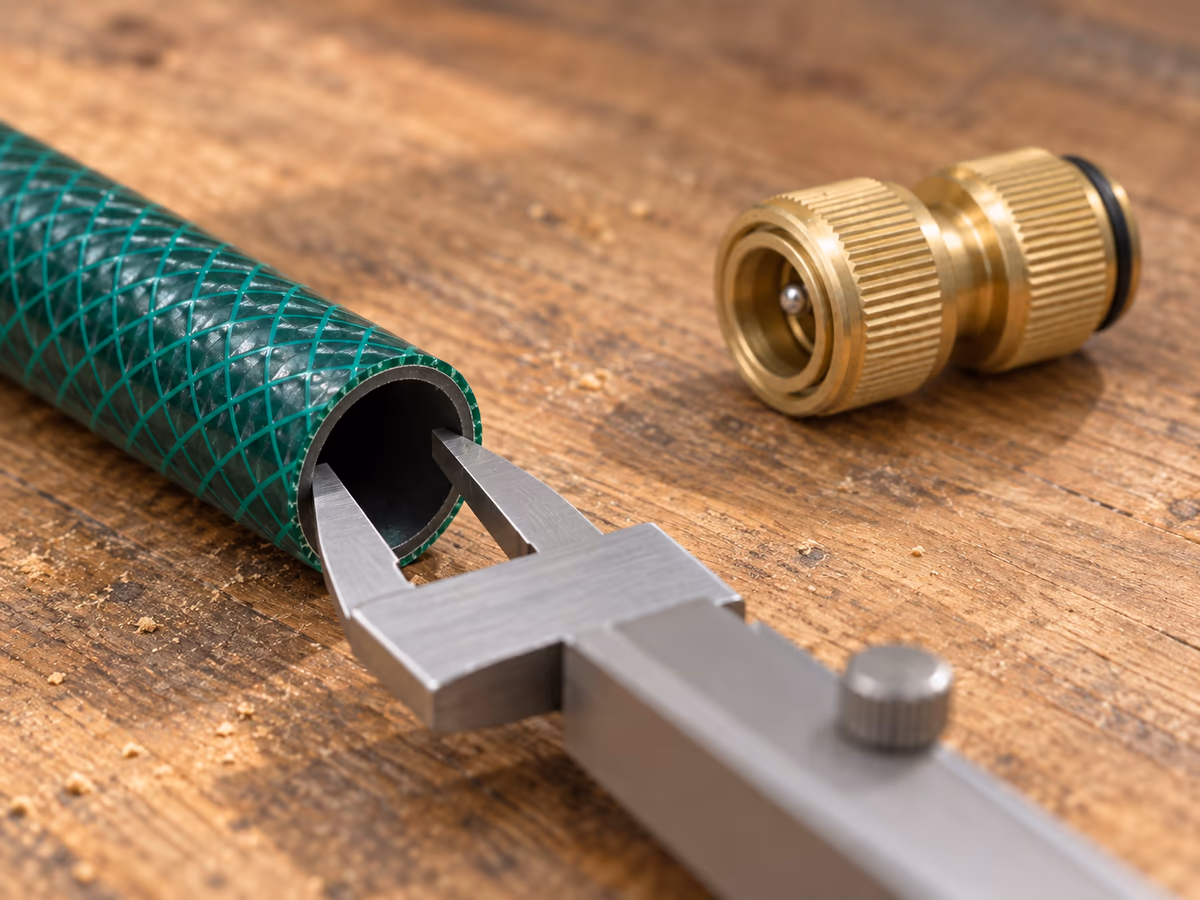

Coupez dix centimètres de tuyau, tranchés net au couteau ou au sécateur : une extrémité écrasée ou coupée en biais fausse la lecture et empêche l'embout de glisser à fond. Ouvrez ensuite le pied à coulisse et posez les mors à l'intérieur de l'ouverture, sans mordre la paroi. La mesure prise sur l'extérieur du tuyau ne sert à rien ici, et c'est l'erreur qui fait acheter un raccord au mauvais calibre.

Prenez la lecture au repos, sur un tuyau à température ambiante. Une gaine qui a passé la saison au soleil s'ovalise et se durcit, et une nuit de gel laisse une déformation que la pression ne rattrape pas. Si votre lecture tombe entre deux calibres, vous avez affaire à ces fabrications intermédiaires que rien n'équipe franchement : la queue la plus proche ne serre pas, et le tuyau finit par se débrancher sous pression. Le passage se joue au millimètre, et la famille des raccords laiton descend jusqu'à 3 mm de diamètre intérieur, de quoi équiper un tuyau plus fin sans empiler deux pièces.

Ce qui se clipse, et ce qui ne se clipse pas

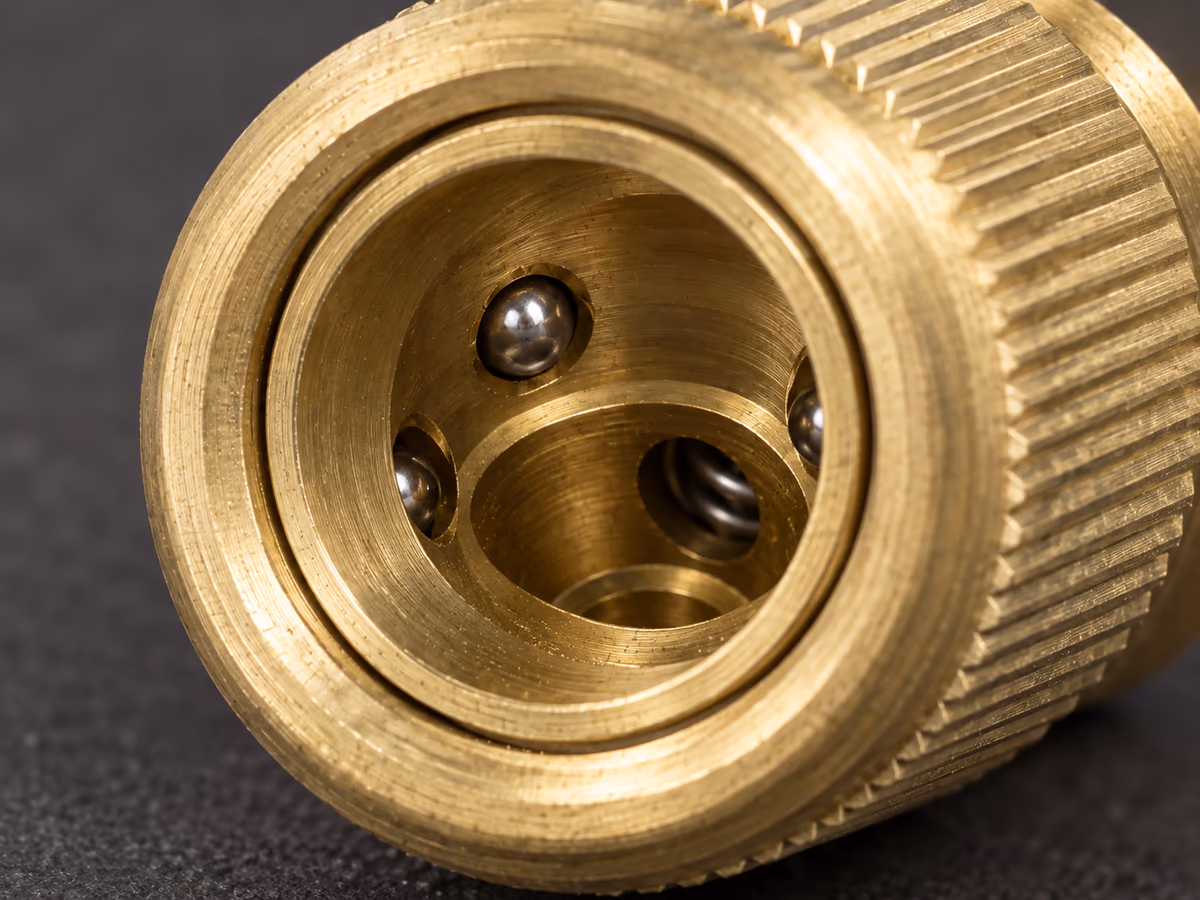

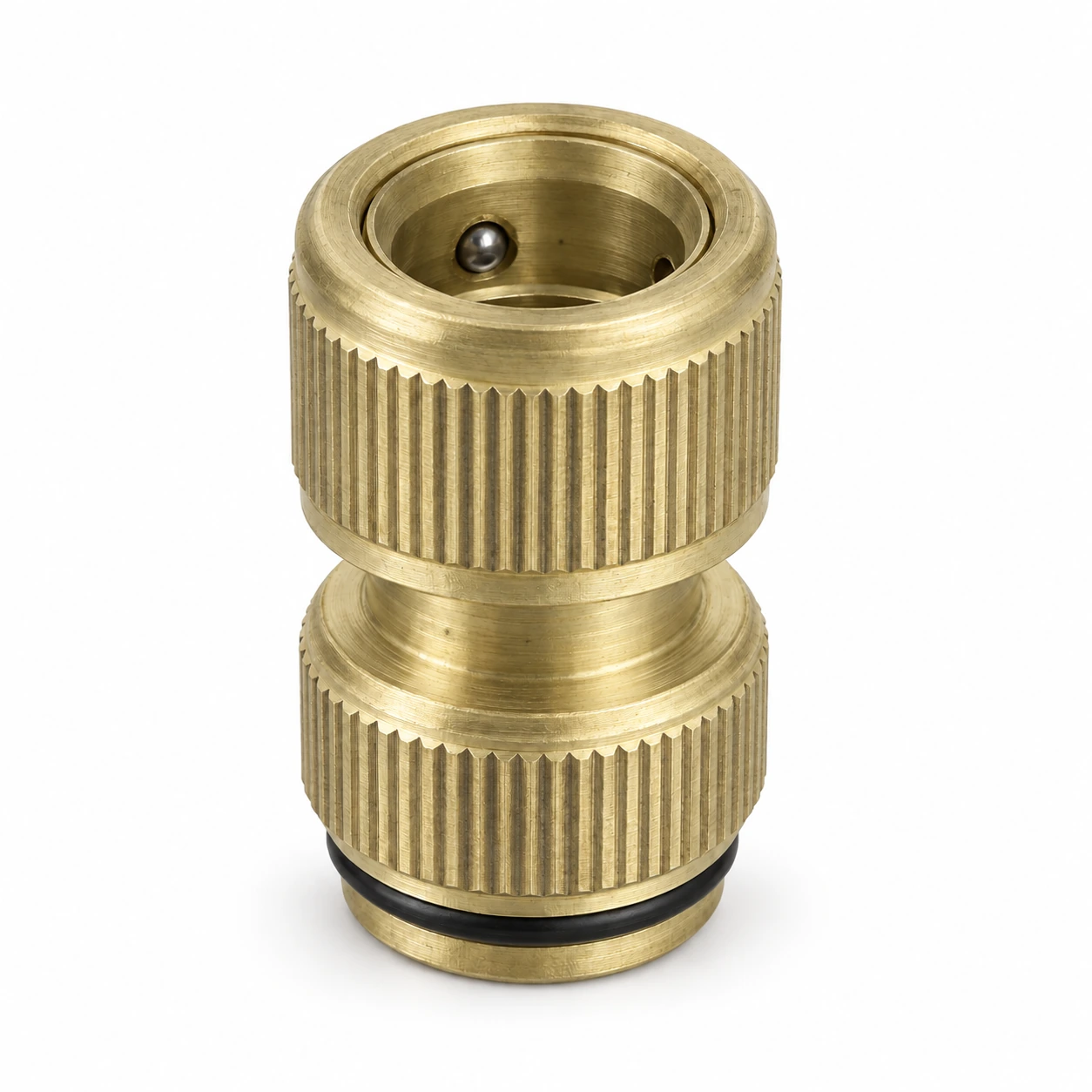

Une famille de raccords rapides compte trois pièces qui se croisent. La femelle reçoit, avec une bague qui coulisse, des billes de retenue et un ressort : vous enfoncez le mâle, les billes se logent dans sa gorge, la bague les verrouille. Le mâle termine le tuyau ou l'accessoire, et c'est la pièce que l'on clipse. La version à arrêt d'eau se reconnaît à son corps plus haut, qui loge un clapet.

Le geste ne demande aucune force, et c'est là le piège. Tant que les deux pièces partagent le même profil, l'enclenchement se fait d'un clic, sans outil, à une main. Entre deux profils, le mâle n'a pas de gorge à la bonne distance, la bille ne trouve pas sa place, et le raccord tient tant que l'eau ne pousse pas. Ce sont les gammes grand débit et quelques systèmes propriétaires qui posent ce problème, avec un profil plus large que le standard. Les forcer ne donne rien de bon : on abîme la bille ou la gorge, et la fuite s'installe pour de bon.

Une pièce s'oublie à l'achat, à la base de l'embout : le joint torique noir qui assure l'étanchéité du passage. C'est la seule partie non métallique visible, et c'est elle qui vieillit, qui durcit au soleil et qui gèle en hiver. Un raccord qui fuit une fois sur deux se remet souvent en état rien qu'avec ce joint.

L'arrêt d'eau, ce qu'il fait et ce qu'il ne fait pas

L'arrêt d'eau répond à une scène précise : vous voulez changer de pomme d'arrosage au fond du jardin, sans revenir fermer le robinet. Le clapet logé dans le corps femelle ferme le passage à l'instant où vous débranchez, et l'eau reste dans le tuyau au lieu de se vider sur vos chaussures. Cette référence est vendue à l'unité, en laiton d'aspect brut, pour 50 g sur la balance, avec une pression de service annoncée sous 850 kPa, soit environ 8,5 bars.

Cette valeur situe la pièce bien au-dessus de ce qu'un réseau domestique envoie vers un robinet de jardin. Elle ne vous dispense pas de surveiller ce qui se passe en amont, notamment si votre pompe monte en pression sans régulation. Un clapet n'est pas un détendeur : il ne lisse pas les à-coups d'une pompe qui démarre.

Le reste se joue à l'entretien. Contrairement à un robinet d'arrêt, ce raccord ne coupe rien côté réseau, et il ne protège pas du gel : l'eau retenue dans le clapet gèle et travaille la pièce. Avant les premières gelées franches, vidangez les lignes, débranchez les accessoires et rentrez les pièces à l'abri, comme on le fait pour une ligne de goutte-à-goutte. Dernier point, souvent négligé sur un piquage non filtré : quelques grains de sable suffisent à empêcher le clapet de se refermer complètement.

Ce qu'un raccord coûte en pression

Un raccord n'est pas un simple trou dans la ligne. En hydraulique, la traversée d'un accessoire crée une perte de charge locale, que l'on exprime comme une fraction de la hauteur représentant la vitesse de l'eau, au moyen d'un coefficient propre à chaque pièce. Les notes de laboratoire de l'université technologique de Louisiane vont plus loin : ce coefficient permet de convertir la pièce en longueur équivalente de tuyau droit, c'est-à-dire en mètres de conduite qui coûteraient la même pression. Trois raccords sur trente mètres se remarquent à peine. Les mêmes trois raccords sur trois mètres se sentent au bout du jet.

Un raccord dont le passage est plus étroit que le tuyau pèse davantage, et un adaptateur bricolé entre deux calibres coûte plus qu'un raccord du même diamètre, même si les deux se clipsent. Empiler deux réductions pour finir sur une lance fine se paie en débit. Le symptôme ne trompe pas : le jet raccourcit alors que le robinet est grand ouvert. Dans l'autre sens, la recommandation est connue des jardiniers américains, dont l'extension AgriLife du Texas conseille de passer au calibre le plus large quand la pression est faible, que le tuyau monte ou qu'il est très long. Choisir un raccord rapide étroit sur un tuyau de 19 mm revient à annuler le bénéfice du tuyau.

Ce que disent les dix-neuf avis

Les avis publiés sur cette référence, dix-neuf à ce jour pour une moyenne de 4,3 sur 5, signalent trois choses. La plus sévère décrit un tuyau qui se détache quelques secondes après l'ouverture du robinet : dans ce cas, regardez d'abord le diamètre du tuyau, puis l'état de son extrémité, car c'est là que se logent la plupart des fuites au raccord d'arrosage. Viennent ensuite les doutes sur la matière, quelques acheteurs trouvant la pièce plus légère que prévu, avec un aspect plus clair et brillant que le laiton brut annoncé sur la fiche. Un corps argenté ne correspond pas à cette description, et mieux vaut le signaler que le garder. La finition, enfin, est jugée pointue sur certains lots, ce qui abîme le tuyau si l'on force au montage.

Un acheteur d'une référence demi-pouce de la même famille a rapporté un écart qui mérite l'attention : 35 mm annoncés sur la fiche, 32 mm mesurés de son côté. Les deux chiffres peuvent être exacts, l'un mesurant la pièce à son point le plus large, l'autre l'ouverture du passage. Avant de conclure qu'une pièce est hors cote, demandez-vous donc ce que vous mesurez, et comparez la même cote à la même cote.

Avant de valider le panier

Mesurez une fois, notez la cote sur un papier, et commandez ensuite : c'est l'ordre qui évite le colis retourné pour un millimètre. Comptez aussi vos points de connexion, un raccord rapide ne se remplace pas par une pièce d'un autre profil, même en dépannage. Et si votre tuyau est un 13 mm, dites-le vous franchement : la pièce présentée ici ne le servira pas, elle demande du 19 mm intérieur sans jeu. La garantie légale de deux ans et le retour possible sous 30 jours laissent de toute façon le temps de vérifier l'emboîtement à la première mise en eau, robinet ouvert.

Raccord rapide arrosage laiton pour tuyau 19 mm (3/4 pouce), arrêt d'eau

17,90 €

Sources

• Rodriguez D., 2011, August 13 2011 Timely Tips, Texas A&M AgriLife Extension Service, comté de Bexar.
• Louisiana Tech University, 1999, ME 354, Lab 3 : Minor Losses in Pipe Flow, Thermofluids Laboratory.
• Texas A&M AgriLife Extension Service, Efficient Use of Water in the Garden and Landscape, programme Earth-Kind Landscaping.
