Monter un filtre en ligne tient à un seul sens, et ce sens est écrit dans la forme de la pièce : la queue cannelée entre dans le tuyau, la cage part dans l'eau. L'enfoncement se fait à la main et ne se rate que d'une façon, en s'arrêtant avant le bourrelet qui marque la fin de la course. Le reste ne se joue pas au montage mais dans le récipient, à l'endroit où vous laissez la crépine travailler.
En bref
- La queue cannelée de 23 mm s'enfonce à la main dans un tuyau souple de 14 mm, jusqu'au bourrelet : aucun collier n'est fourni, aucun n'est nécessaire.
- La cage de 24 mm travaille dans l'eau, décollée du fond, parce que c'est le dépôt remis en suspension qui charge un tamis en quelques puisages.
- Une prise qui n'est plus assez immergée aspire un tourbillon d'air, et c'est toute la conduite qui s'en trouve mal, pas seulement le débit.
- Rien sur la pièce ne mesure sa charge : le débit est le seul repère, et il parle avant que la cage ne soit pleine.
Le sens se lit sur la pièce, pas sur une flèche
La pièce arrive assemblée : corps en plastique ABS, cage inoxydable, joint torique en place, et pas la moindre flèche moulée pour désigner l'entrée. La forme suffit à trancher, parce que les deux extrémités ne font pas le même métier.
La queue cannelée ne filtre rien du tout. Elle s'écrase dans le caoutchouc du tuyau et retient la pièce par frottement. La cage, à l'inverse, ne retient rien par elle-même : elle est la surface filtrante, et sa place est dans l'eau. Un filtre monté au bout d'un tuyau qui reste à l'air libre ne filtre donc rien, et le bout à équiper est toujours celui par lequel l'eau entre dans la ligne, celui qui plonge.

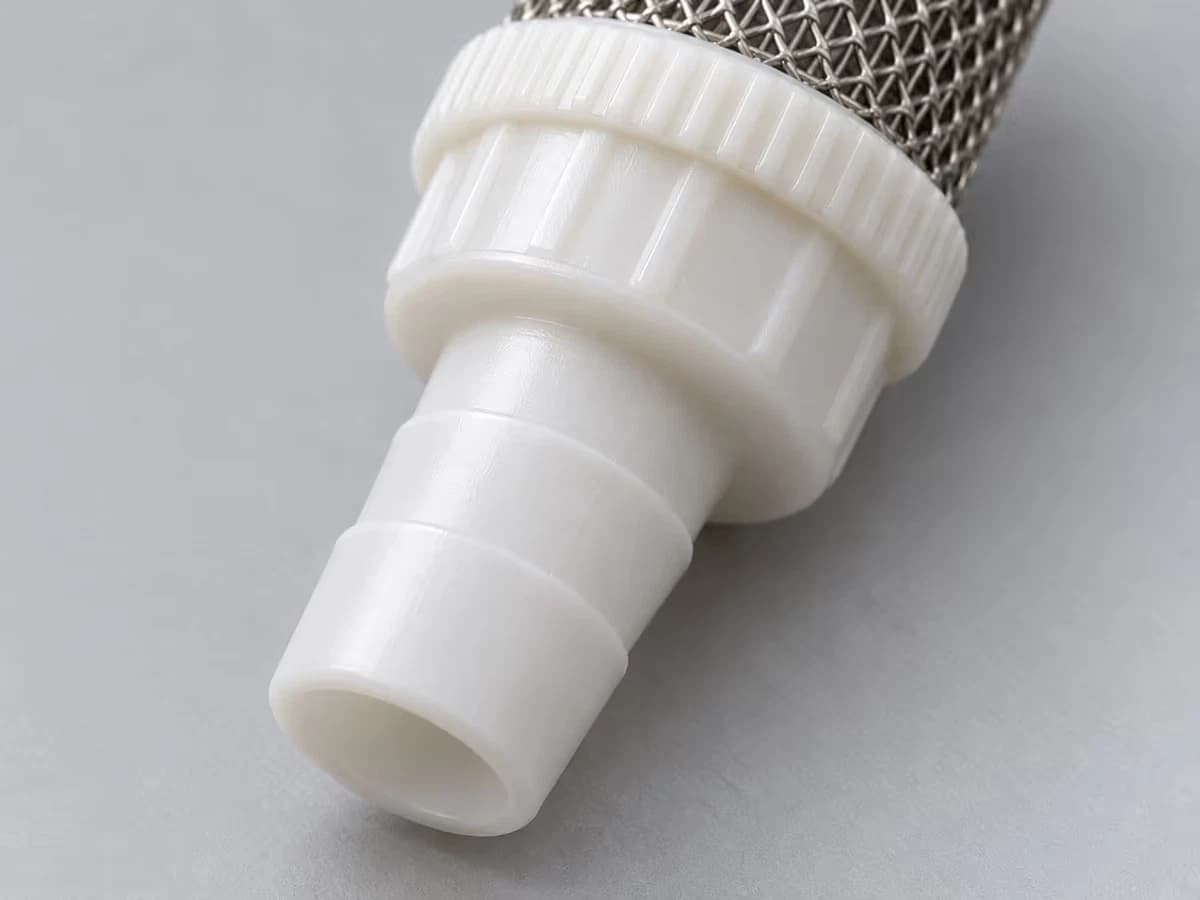

Le repère d'enfoncement, lui, existe : c'est le bourrelet, l'anneau qui marque la fin de la queue. Tant qu'il reste un jour entre lui et l'extrémité du tuyau, l'air trouve un passage, et une prise d'air sur une conduite d'aspiration ne se voit pas. Le filtre à crépine posé au bout d'un tuyau souple se monte donc à fond, à la main, sans forcer sur le corps. Il ne se vise pas sur une sortie filetée : il se range parmi les filtres d'arrosage qui travaillent noyés, au bout de la ligne, et non dans un réseau sous pression.
Le montage tient en trois gestes
Monter un filtre en ligne se fait sur un tuyau déjà posé, et tout se passe sur son extrémité libre.

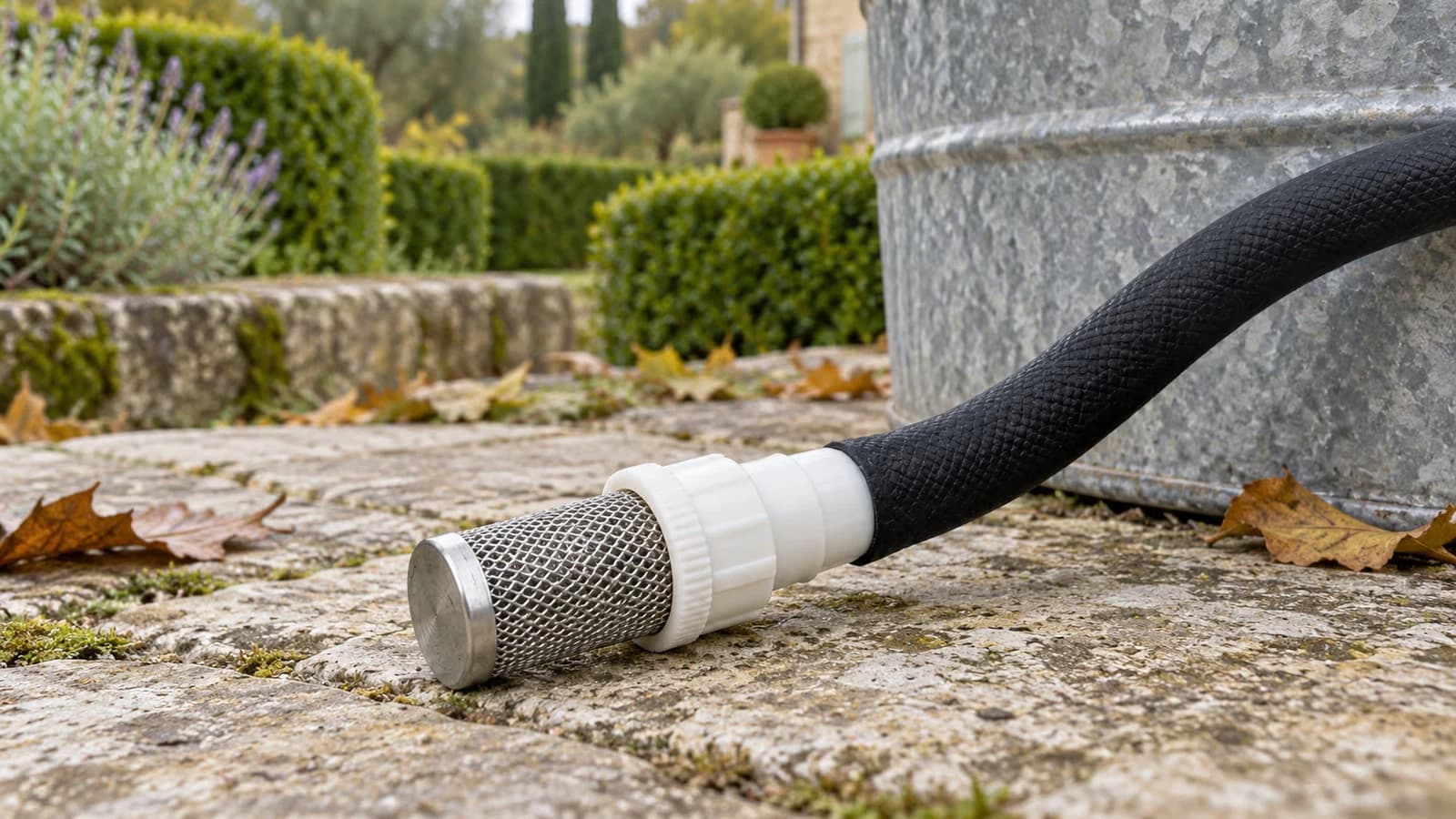

Repérez le bon bout. Un tuyau a deux extrémités et une seule reçoit la crépine : celle qui va dans l'eau. Sur un montage par gravité, c'est le bout que vous laissez descendre dans la cuve ou dans la bassine. Sur une ligne aspirante, c'est le bout plongé dans le récipient, à l'autre extrémité de la pompe. L'erreur la plus fréquente n'est pas de monter la pièce à l'envers, elle est de la monter au mauvais bout du tuyau.
Enfoncez la queue jusqu'au bourrelet. Poussez droit, jusqu'à ce que l'anneau touche l'extrémité du tuyau : c'est là que la pièce est en place, et c'est aussi ce qui la rend démontable à la main. Un tuyau froid et raide résiste : laissez-le s'assouplir un moment plutôt que de pousser sur le corps de la pièce.

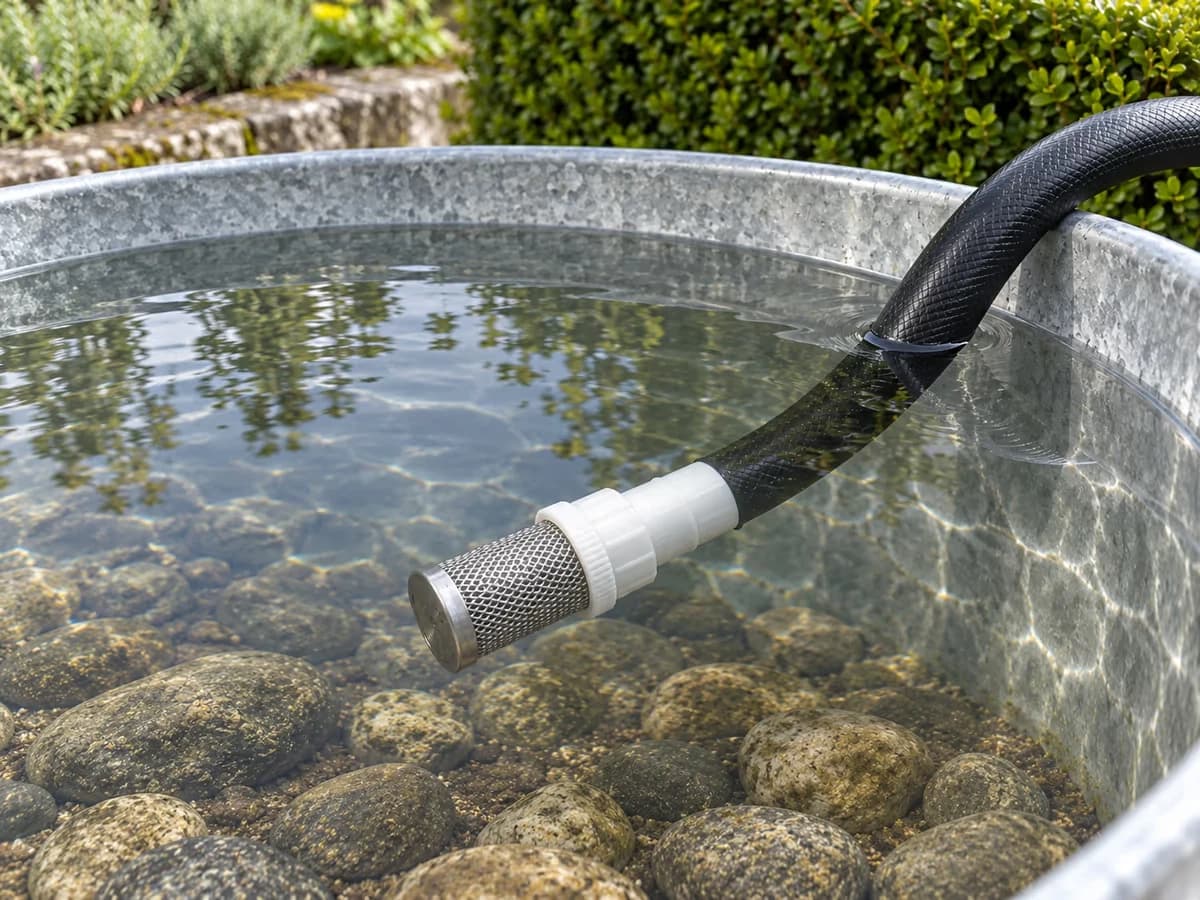

Plongez et laissez descendre. Le fond de la cage est alourdi, donc la crépine descend d'elle-même et se tient tamis vers le bas. Rien à lester, rien à attacher : le tuyau reste la seule liaison, et le démontage se fait aussi simplement, à la main, en tirant droit.
Immergée, et à l'écart du jet de remplissage
Une fois la pièce au bout du tuyau, deux réglages restent à faire, et ils ne se font pas sur le filtre mais dans le récipient.
Le premier est la profondeur. Une prise d'air ne vient pas seulement d'un raccord mal enfoncé. Le chapitre du manuel d'ingénierie du service de conservation des sols américain consacré aux stations de pompage cite les tourbillons qui se forment quand le niveau d'eau est trop bas, quand l'entrée d'une conduite n'est pas suffisamment immergée ou quand la vitesse de l'eau y est trop élevée, parmi les façons dont l'air entre dans une conduite d'aspiration. Les deux parades qu'il donne tiennent en une ligne : en eau peu profonde, un tapis ou un flotteur posé au-dessus de l'entrée casse le tourbillon, et le diamètre de la conduite s'élargit jusqu'à ce que la vitesse à l'entrée reste sous trois pieds par seconde, soit moins d'un mètre par seconde.
Le second est la distance au jet d'eau. Le même document note qu'un filet d'eau qui tombe dans le récipient près de la prise brasse de l'air dans l'eau et met la conduite d'aspiration en difficulté, et il propose d'allonger la ligne ou d'installer un déflecteur. Traduction pour une cuve d'arrosage : ne laissez pas le tuyau de remplissage tomber sur la tête de la crépine, et ne laissez pas la pièce juste sous la surface d'une réserve pleine : le niveau descend, et la voilà à l'air sans que rien ne le signale.
Ce qui dort au fond, et pourquoi la cage reste au-dessus

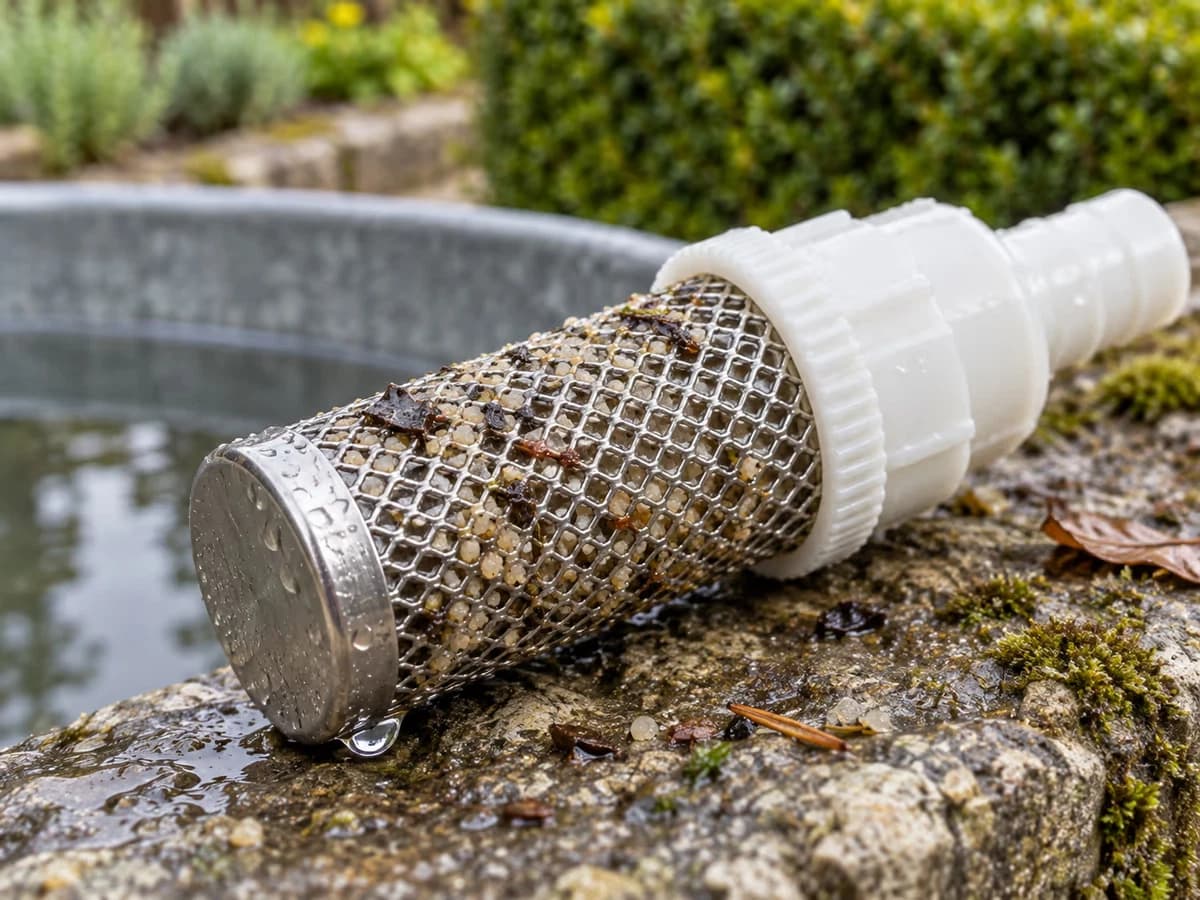

Dans une cuve de récupération, la matière qui se dépose au fond ne reste pas inerte, et c'est ce dépôt qui décide de la vitesse à laquelle un tamis se charge.
Des travaux sur la qualité de l'eau des citernes de récupération à réservoir unique ont mesuré que ce type d'installation accumule les particules et laisse les contaminants solubles comme particulaires rejoindre la sortie rapidement, à des concentrations élevées. Un second suivi, sur le stockage de longue durée pendant les saisons sans pluie, montre que les nutriments s'accumulent dans le sédiment pendant le stockage et que c'est la remise en suspension à l'interface entre l'eau et le sédiment qui relâche ces matières dans l'eau.
Sur un montage, cela donne une règle courte : la cage reste au-dessus du dépôt, et le fond ne se remue pas la veille d'un arrosage. Une crépine posée dans la vase travaille sur la fraction la plus chargée du récipient, et le moindre brassage lui renvoie ce que le fond avait retenu. C'est aussi ce qui se passe quand on remplit une réserve presque vide : le jet brasse le dépôt, et le premier jus brun part dans les goutteurs bien avant que l'eau claire n'arrive.
Dans quel ordre chercher quand le débit baisse
Aucun voyant, aucun manomètre sur cette pièce : la charge du tamis se lit au débit, et il faut savoir dans quel ordre chercher.
La liste de dépannage du manuel de conservation des sols commence par la ligne d'aspiration, la crépine et le clapet de pied, qu'un débris peut boucher. Elle signale ensuite qu'une doublure de tuyau souple qui s'affaisse réduit la capacité et la pression que la pompe développe, puis qu'une petite fuite d'air, même trop faible pour empêcher l'amorçage, suffit à faire baisser les deux.
L'ordre de recherche qui marche sur ce montage est toujours le même. La cage d'abord, parce qu'un rinçage suffit à trancher : si le débit revient, c'était elle. Le tuyau ensuite, en regardant s'il s'aplatit sous l'aspiration, parce que ce défaut se répare en remplaçant le tuyau et non en le rinçant. La profondeur de la prise après, parce que le niveau baisse dans une réserve qui se vide et que le tourbillon revient avec lui. La jonction au bourrelet en dernier, parce qu'une fuite d'air y est invisible et qu'elle coûte cher.
Ce qu'une crépine de bout de ligne ne fera pas
Deux limites restent, et aucune façon de monter la pièce n'y changera quoi que ce soit.
La première tient à la surface filtrante. Le manuel déjà cité oppose deux réponses à une eau chargée. Une crépine fixée au bout du tuyau reste petite par construction, et n'est satisfaisante que dans une eau relativement claire. Là où l'eau porte beaucoup de débris fins, le document préfère un écran placé autour ou en avant de la prise, à deux ou trois pieds de l'entrée, soit 0,6 à 0,9 mètre. Ce qui rend un dispositif moins colmatant, dans ce texte, c'est la surface et l'éloignement, davantage que la finesse de la maille.
La seconde tient à ce que le tamis laisse passer. Il arrête le sable, les débris végétaux et la rouille, pas le calcaire ni ce qui est dissous dans l'eau. C'est un filtre à tamis, pas un filtre à cartouche, et le montage le plus soigné n'y change rien. Au bout d'un tuyau souple, la crépine fait le gros œuvre. Le reste se joue plus loin dans la ligne, là où un filtre de tête posé sur une sortie de cuve travaille sur la fraction fine. Sur une réserve, ce filtre de sortie ne s'utilise pas comme une crépine de bout de tuyau : il se visse, il s'ouvre sans qu'on démonte la ligne, et il se choisit sur d'autres cotes.
Le montage ne se rate qu'une fois : au premier enfoncement, si la queue n'est pas allée jusqu'au bourrelet. Tout ce qui décide ensuite se joue dans l'eau, à la profondeur où vous acceptez de laisser la cage travailler.
Questions frequentes
Dans quel sens la queue cannelée se monte-t-elle dans le tuyau ?
La queue entre dans le tuyau, la cage sort dans l'eau. La forme impose ce sens, parce que les deux extrémités ne font pas le même métier : les cannelures tiennent par frottement dans le caoutchouc et ne filtrent rien, alors que la cage est la surface filtrante. Le bout à équiper est donc celui par lequel l'eau entre dans la ligne, celui qui plonge dans le récipient. Un filtre monté sur le bout qui reste dehors ne retient rien du tout.
À quelle profondeur faut-il laisser la crépine sous la surface ?
Il n'existe pas de cote universelle, et le manuel de référence sur les stations de pompage renvoie sur ce point à une norme de dimensionnement. Ce qu'il décrit se vérifie en revanche sur n'importe quelle réserve : l'air entre dans une conduite d'aspiration par les tourbillons qui se forment quand le niveau d'eau est trop bas ou quand l'entrée de la conduite n'est pas suffisamment immergée. La règle pratique est donc de garder la cage nettement sous la surface, et de redescendre le tuyau au fur et à mesure que la réserve se vide. En eau peu profonde, un flotteur posé au-dessus de l'entrée casse le tourbillon.
Peut-on laisser la crépine posée au fond, dans la vase ?
Non, et ce n'est pas seulement une question de rinçage. Dans une réserve, la matière qui se dépose au fond concentre les particules et les contaminants, et c'est la remise en suspension à l'interface entre l'eau et le sédiment qui les relâche dans l'eau. Une cage posée dans ce dépôt travaille donc sur la fraction la plus chargée du récipient, et le premier puisage qui suit un remplissage la recharge. Laissez la pièce au-dessus du dépôt, et évitez de remuer le fond juste avant d'arroser.
Le même filtre peut-il servir sur un autre tuyau ?
Oui, à une condition de diamètre. La queue tient par frottement dans un tuyau souple de 14 mm de diamètre intérieur, et un second tuyau de même diamètre l'accueille de la même façon : la permutation se fait à la main, en tirant droit, sans outil. Un tuyau dont le diamètre intérieur s'écarte de cette mesure ne retient plus la pièce de la même manière, et il vaut mieux le mesurer avant de permuter, puisque c'est le tuyau qui tient le filtre.
