Un bouchon laiton s'achète sur une cote, pas sur une impression. Avant de commander, vous devez mesurer un filetage d'arrosage sur la sortie que vous voulez condamner. Il reste ensuite à savoir laquelle de trois pièces différentes vous avez sous les yeux, car elles portent toutes le nom de 3/4 pouce. Une fois ces deux repères pris, le reste se visse à la main.
En bref
- Le nom de la pièce ne donne pas sa cote : un filetage de tuyauterie en 3/4 pouce se relève vers 26,4 mm sur le sommet des filets, jamais 19 mm.
- Un filetage de tuyauterie et un filetage de tuyau d'arrosage se nomment tous deux 3/4 et ne se vissent pas ensemble.
- Trois choses à relever sur la sortie : le diamètre des filets, leur longueur visible et la place libre autour pour la clé.
- Le bouchon est femelle : il ferme une sortie mâle. Une sortie femelle demande une autre pièce.
Trois pièces qui s'appellent 3/4 pouce
Le chiffre dans le nom d'une pièce d'arrosage ne se mesure pas sur ses filets. Dans la tuyauterie, les formats se désignent par un repère nominal, pas par une cote relevée sur la pièce. Le tableau des tailles de tuyaux du manuel d'entretien du bâtiment de l'Université d'Hawaï aligne un repère nominal et un diamètre extérieur qui ne se confondent pas. Ce diamètre extérieur ne bouge pas quand l'épaisseur de paroi change. Un 3/4 pouce de tuyauterie garde donc sa cote, et c'est elle qui décide du filetage.
Sur une installation de jardin, le même mot recouvre trois objets distincts. Le tuyau d'arrosage vendu en 3/4 mesure 19 mm à l'intérieur, c'est son diamètre de passage. Le nez d'un robinet de jardin porte un filetage de tuyauterie en 3/4, dit aussi 20x27 dans les appellations françaises. Et certains embouts de tuyau suivent un standard de filetage propre aux tuyaux d'arrosage, qui n'a rien à voir avec les deux premiers. Le bouchon laiton femelle dont il est question ici ne se visse que sur le deuxième.
Deux filetages qui se ressemblent et ne se vissent pas
C'est le piège le plus fréquent, et le plus coûteux quand on commande deux fois. Le service de vulgarisation de l'Utah State University rappelle que les raccords à filetage de tuyauterie et ceux à filetage de tuyau d'arrosage ne sont pas compatibles entre eux. Les deux familles n'assurent pas l'étanchéité de la même façon, et la confusion guette surtout sur les formats de 3/4 pouce, qui portent pourtant le même nom.
Un guide d'installation en irrigation de Berea College décrit ce qui se passe quand on les marie : un filetage de tuyauterie compte plus de filets par pouce que celui d'un tuyau d'arrosage. L'embout se présente bien en face, prend un tour ou deux, puis bloque. Sur du laiton, le filetage se marque, et la jonction ne sera jamais étanche. Un raccord acheté pour le tuyau ne remplace donc pas le bouchon.
Reste à reconnaître ce que vous avez devant vous. Comptez les filets sur un pouce de longueur : un filetage de tuyauterie en 3/4 en porte quatorze, un filetage de tuyau d'arrosage moins. Cette différence de pas, invisible à l'œil, décide de tout le reste : c'est le filetage de la pièce qui reçoit qui tranche, jamais la matière ni l'aspect.
Relever le diamètre sur le sommet des filets

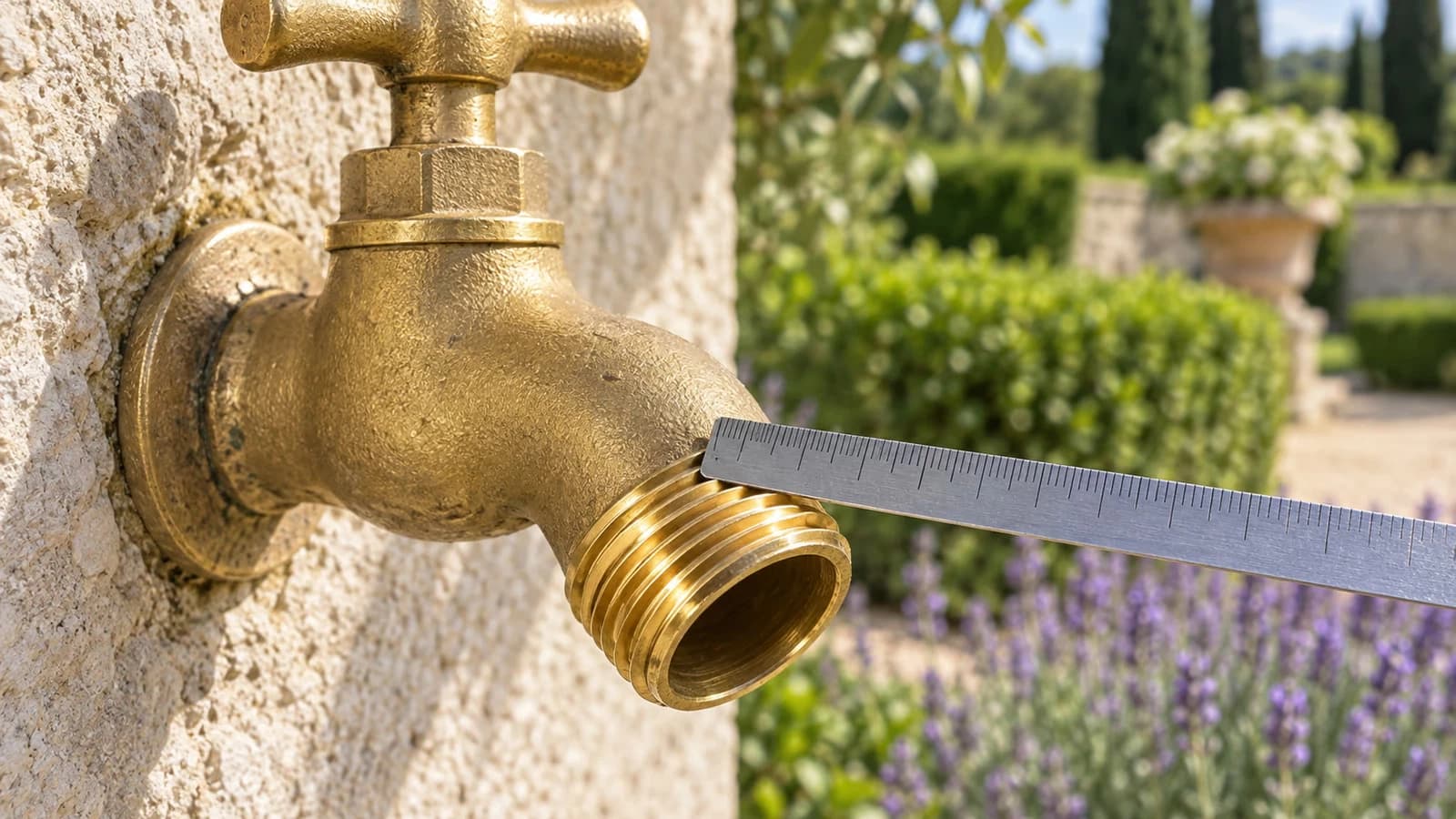

Sur une sortie mâle, les filets sont apparents : vous mesurez leur diamètre extérieur, réglet ou pied à coulisse posé sur le sommet des filets, jamais au fond du pas. Sur le format qui nous occupe, le sommet du filetage mâle se situe vers 26,4 mm.
Deux erreurs se glissent à ce moment-là. Mesurer le tuyau ou le raccord voisin à la place de la sortie à condamner, d'abord. Serrer le réglet au fond du filetage ensuite, où l'on relève plusieurs millimètres de moins que la vraie cote. Un format de 1/2 pouce, plus étroit, réclame une autre pièce : l'écart entre les deux se voit d'un coup d'œil sur le réglet. Quand la sortie est en 1/2 pouce et le réseau en 3/4, le passage d'un format à l'autre demande un raccord réducteur, et non un bouchon plus petit.
Relevez la cote sur deux sommets opposés et gardez le chiffre le plus fort. Un réglet tenu de biais, ou une pièce présentée de travers, fait perdre les quelques millimètres qui séparent un 3/4 pouce d'un autre format.
La mesure est plus délicate sur une sortie femelle. Un pied à coulisse posé dans un taraudage donne un chiffre peu fiable. Les mâchoires portent en effet sur le sommet des filets intérieurs, et non sur le diamètre de la vis qui viendra s'y loger. Le plus sûr est de présenter une pièce mâle dont vous connaissez le format. Si elle descend à la main jusqu'au contact, vous tenez le bon diamètre.
Mâle ou femelle : le sens de la pièce à commander

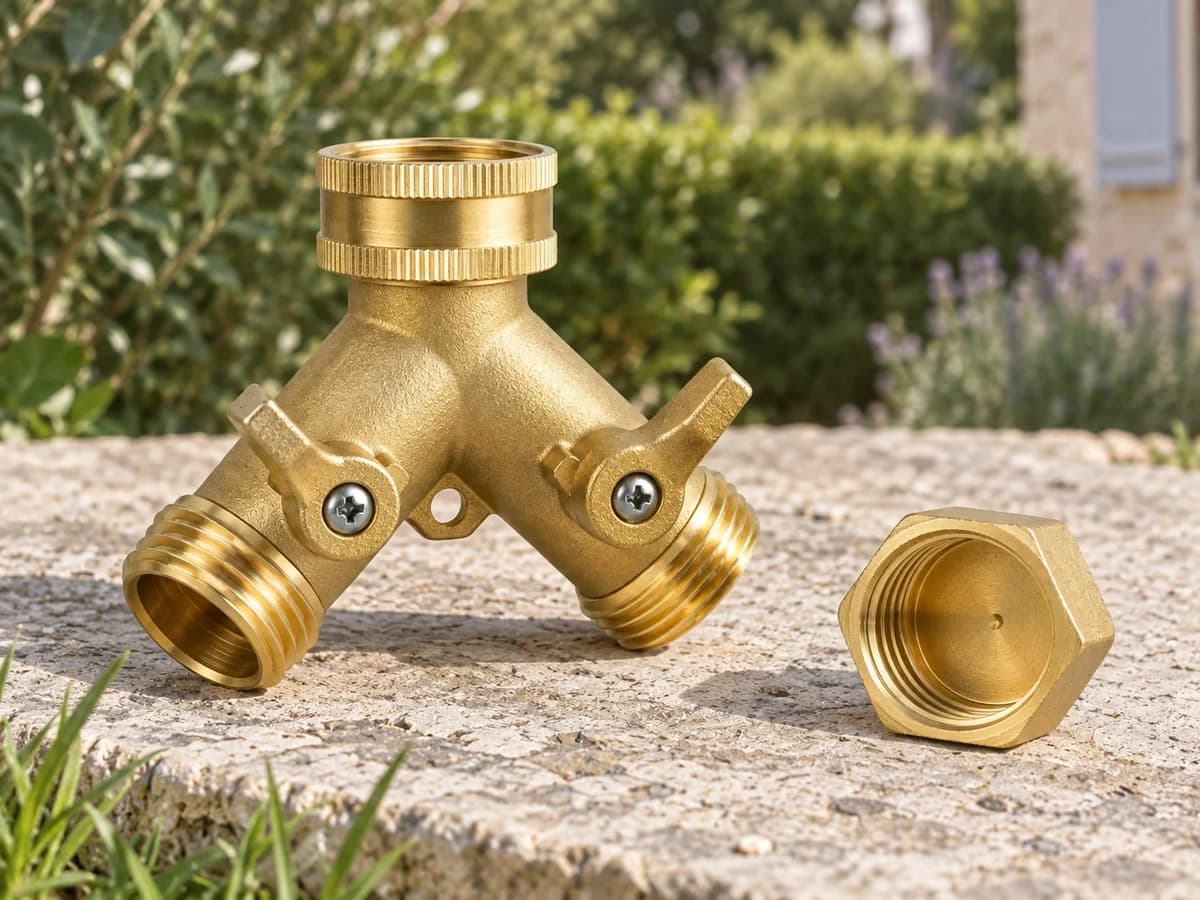

Regardez d'abord de quel côté sont les filets. S'ils sont visibles à l'extérieur de la sortie, elle est mâle, et le bouchon à commander est femelle. C'est le cas de la voie libre d'un répartiteur, du nez d'un robinet de jardin ou d'un piquage laissé vacant. Le bouchon se visse par-dessus.
Si les filets sont à l'intérieur de la sortie, elle est femelle, et c'est un bouchon à filetage mâle qu'il faut chercher. Présenter une pièce femelle sur une sortie femelle ne donne rien : elle tourne dans le vide, sans prendre la moindre prise. Cette confusion arrive surtout sur les raccords en sortie de cuve et sur certains piquages taraudés.
Le cas se complique quand la sortie libre est celle d'une installation déjà montée et que l'eau y arrive encore. Une voie libre qui goutte sans usage se traite par la vanne d'abord : le bouchon ferme le passage, il ne remplace pas une manette qui laisse filer le débit.
La longueur de filet et la place pour la clé
Une fois le diamètre connu, deux cotes de la pièce décident encore du montage.
Le bouchon porte 25 mm de filetage femelle. Relevez en face la longueur de filet bien apparente sur votre sortie : si elle est courte ou engagée au fond d'un logement, la pièce reprendra moins de tours et l'étanchéité se fera plus difficilement. Les 14,1 mm de hauteur totale de la pièce la laissent ensuite passer dans un passage étroit, un regard ou un coffret.

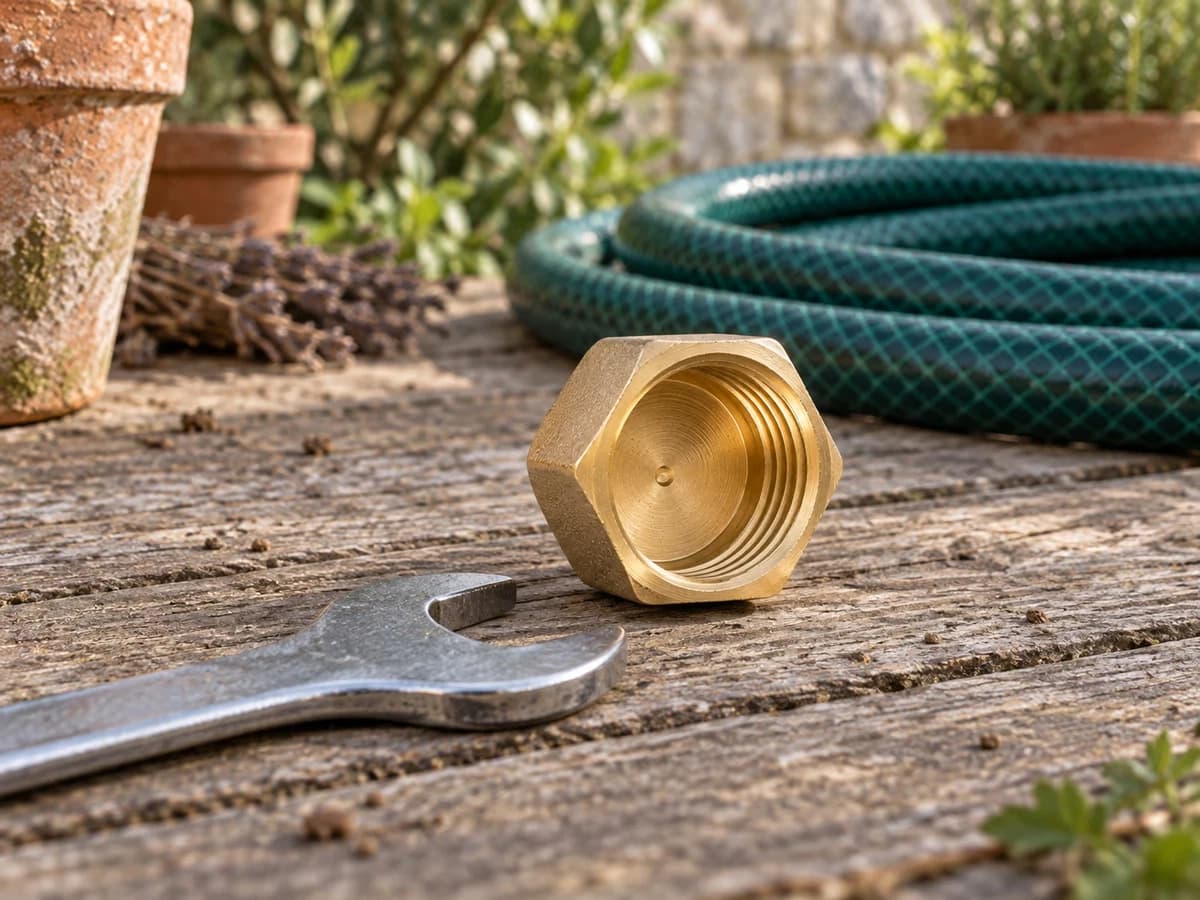

La tête hexagonale mesure 32,2 mm sur les plats, et c'est elle qui reçoit la clé. Prévoyez cette largeur, plus la course de l'outil, autour de la sortie. Sur un répartiteur à deux voies dont l'autre branche porte une manette de commande, la place manque parfois d'un côté. Orientez alors la sortie libre vers l'extérieur, ou montez le bouchon avant de fixer le répartiteur au mur.
Ce que la commande doit contenir
Le bouchon est vendu à l'unité, seul dans son sachet. Une fois la cote relevée, il vous reste à décider de l'étanchéité qui l'accompagnera, car elle ne se pose pas partout de la même manière.
Regardez le fond de la sortie à condamner. Si la surface d'appui est une couronne plane, l'étanchéité vient d'une rondelle écrasée entre les deux pièces, à ajouter au panier. S'il n'y a pas de siège plat et que le filetage est conique, l'étanchéité vient du ruban posé sur le filetage mâle, dans le sens du vissage. Un filetage de tuyauterie seul ne suffit pas à rendre une jonction étanche sous pression. Sur une portée plane, ce ruban ne compense pas une rondelle manquante : il écarte les deux faces au lieu de les réunir.
Le bouchon arrive seul dans un sachet fermé, sans boîte ni notice : l'élément d'étanchéité reste à votre charge. Prévoyez-le sur la même commande plutôt que de repartir en quincaillerie une fois la pièce reçue, surtout si la sortie se trouve au fond du jardin.
Comptez enfin les délais et les recours. La pièce arrive en 7 à 15 jours ouvrés, se retourne sous 30 jours et reste couverte deux ans par la garantie légale. Vous gardez donc de la marge pour vérifier le montage sans vous presser.
Le motif de retour le plus courant
Sur les dix avis publiés pour cette pièce, un acheteur a renvoyé la sienne : la dimension ne correspondait pas à son installation, la qualité de la pièce n'étant pas en cause. C'est le risque propre à un accessoire qui se choisit sur une cote, et la raison pour laquelle la mesure décrite plus haut prend cinq minutes.
La note moyenne de la pièce reste à 4,7 sur 5. Un autre acheteur a relevé la tête hexagonale, qui permet de serrer à la clé même dans un angle peu accessible, et la pièce s'aligne sans effort sur le filetage. Un troisième regrettait l'absence de joint dans le sachet et a dû en acheter un à part pour parfaire l'étanchéité, ce qui confirme l'intérêt de prévoir la rondelle avec le bouchon.
Reste une limite à connaître avant de valider : la pièce ne rattrape pas un filetage endommagé. Quand un pas a été forcé ou croisé, l'étanchéité ne s'obtient plus en vissant, et c'est la sortie elle-même qu'il faut reprendre. Le bouchon ferme un passage, il ne répare rien en amont.
Avant de valider le panier
Reprenez les trois repères dans l'ordre. Le diamètre extérieur relevé sur le sommet des filets mâles. Le sens, mâle sur la sortie donc femelle sur la pièce. La longueur de filet apparente et la place libre pour la clé, autour de la tête hexagonale.
Si l'un des trois ne colle pas, changez de pièce plutôt que de forcer : c'est ce qui distingue un montage qui tient dix saisons d'un filetage marqué au premier serrage. Le bouchon coûte quelques euros, une sortie reprise en coûte davantage.
Notez enfin la cote et le nombre de filets par pouce sur un carnet ou dans une note de téléphone. Ces deux repères suffisent à retrouver la même pièce plus tard, sur un réseau qui aura peut-être changé de robinet entre-temps, ou à commander d'un coup les bouchons de toutes les voies libres d'une nourrice.
Sources
- Rodriguez A., Stock M., Frisby J., Barker B., 2026. Part I: Drip Tape Irrigation for Cut Flowers, Utah State University Extension.
- Jensen K., 2017. How to Install a Drip Irrigation System, Grow Appalachia, Berea College.
- 4.1 Piping & Fittings, Building Maintenance & Construction, University of Hawai'i Open Educational Resources.
