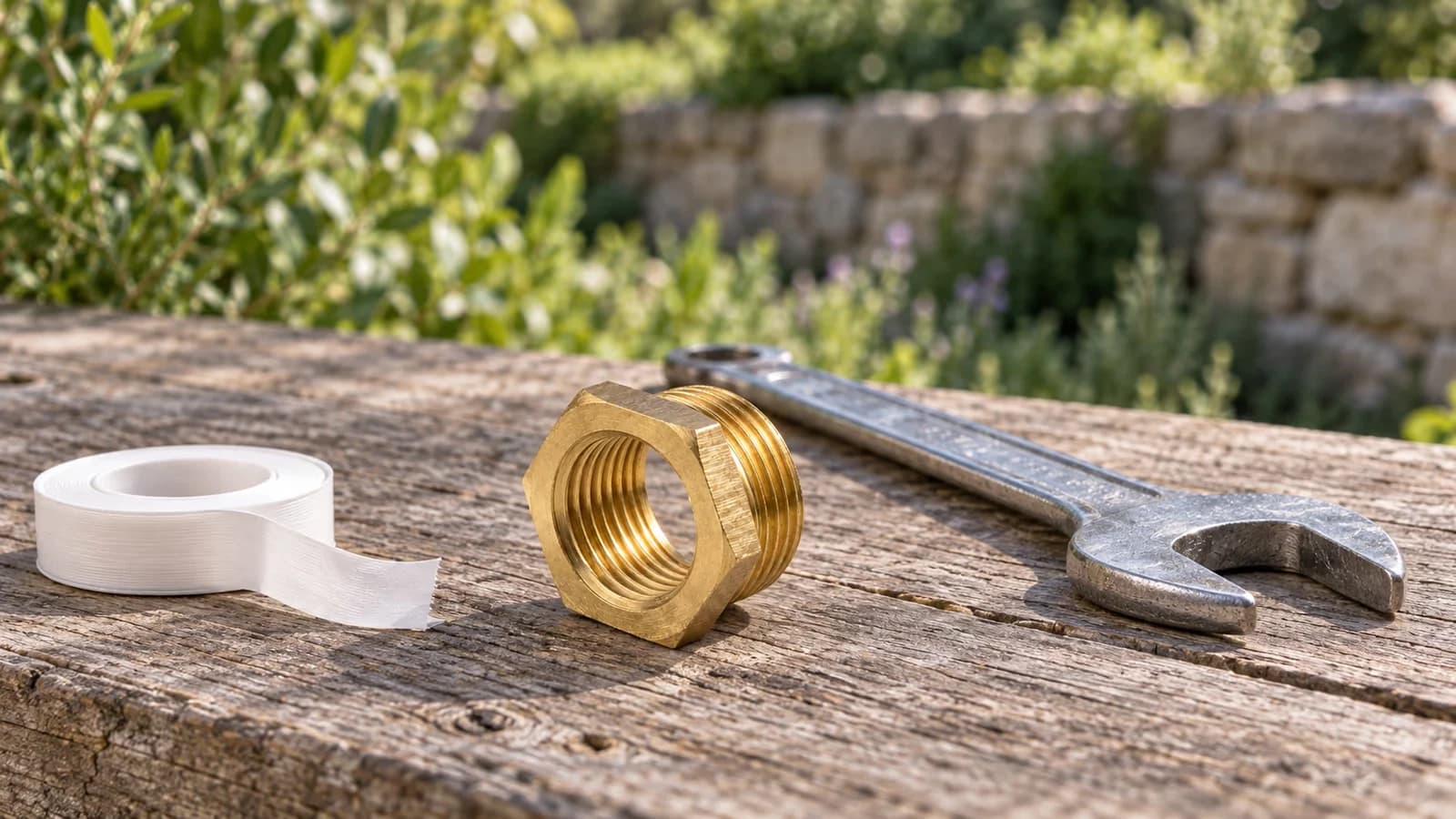

Un raccord réducteur laiton se monte en quelques minutes, et les montages qui tournent court le font presque toujours pour la même raison : les deux filetages ont été choisis sans être mesurés. Cette pièce réunit deux formats sur une même longueur : un filetage mâle de 3/4 pouce qui entre dans la sortie, un filetage femelle de 1/2 pouce qui reçoit l'accessoire. Chacune de ses extrémités obéit à ses propres règles. Voici les erreurs qui reviennent, dans l'ordre où elles se présentent, d'abord devant l'écran puis une fois la clé en main.
En bref
- L'appellation 1/2 ou 3/4 pouce désigne un filetage, jamais le diamètre du tuyau qui alimente la ligne.
- Un filetage cylindrique n'étanche pas par le serrage : il lui faut une rondelle ou du ruban, une seule des deux par jonction.
- Un filetage qui résiste au premier tour ne s'engage pas en forçant, il se marque.
- La pièce change un diamètre. Elle ne répare pas un filet croisé ni une fuite venue d'ailleurs.
Confondre l'appellation en pouces avec un diamètre de tuyau
C'est l'erreur qui coûte un retour, et elle se joue au moment de la commande. Une ligne de jardin se décrit en millimètres, un filetage en pouces, et les deux chiffres ne se convertissent pas l'un dans l'autre. Le 1/2 pouce d'un filetage ne mesure pas 12,7 mm, pas plus que le 3/4 n'en mesure 19.
Sur un filetage mâle, la cote se prend au sommet des filets, pied à coulisse ou réglet posé en travers : environ 21 mm en 1/2 pouce, environ 26,4 mm en 3/4 pouce. Sur un filetage femelle, la mesure est plus malaisée au fond de l'alésage, et mieux vaut y présenter un mâle de taille connue. Un guide de l'Université de Californie rappelle qu'un filetage de tuyauterie se définit par un diamètre standard, un nombre de filets par pouce et un angle donnés. Aucun de ces trois paramètres ne se lit sur une longueur de tuyau. Prenez les deux cotes avant de commander, sur la sortie et sur le tuyau qui doit s'y raccorder.
Les avis publiés sur cette référence le confirment à leur manière : les réserves portent sur la taille, jamais sur la matière. Le malentendu le plus fréquent ne vise d'ailleurs pas le laiton mais la forme du filetage attendu, conique, là où cette référence est cylindrique. Le remède tient dans une cote prise avant de commander, pas dans un autre matériau.
Deux familles de filetages qui ne s'emboîtent pas
Tous les filetages de jardin ne parlent pas la même langue. D'un côté la tuyauterie, celle du réducteur, avec ses cotes en pouces normalisées. De l'autre le filetage des tuyaux d'arrosage et de leurs embouts, plus grossier, dont l'étanchéité tient à un joint logé dans la partie femelle. Le même document californien est net sur ce point : on ne visse pas un raccord de tuyau d'arrosage sur l'extrémité d'un filetage de tuyauterie, même en insistant, parce que la jonction ne tiendra jamais.
L'erreur consiste donc à croire que l'embout du tuyau souple viendra se visser sur le réducteur, ou qu'un raccord rapide suffira à le relier. Un embout de tuyau souple n'a rien à visser sur un pas de tuyauterie. Un manuel de maintenance du bâtiment publié par l'Université d'Hawaï range d'ailleurs le cuivre et les canalisations plastiques parmi les raccordements par emboîtement, qui ne demandent aucun filetage.

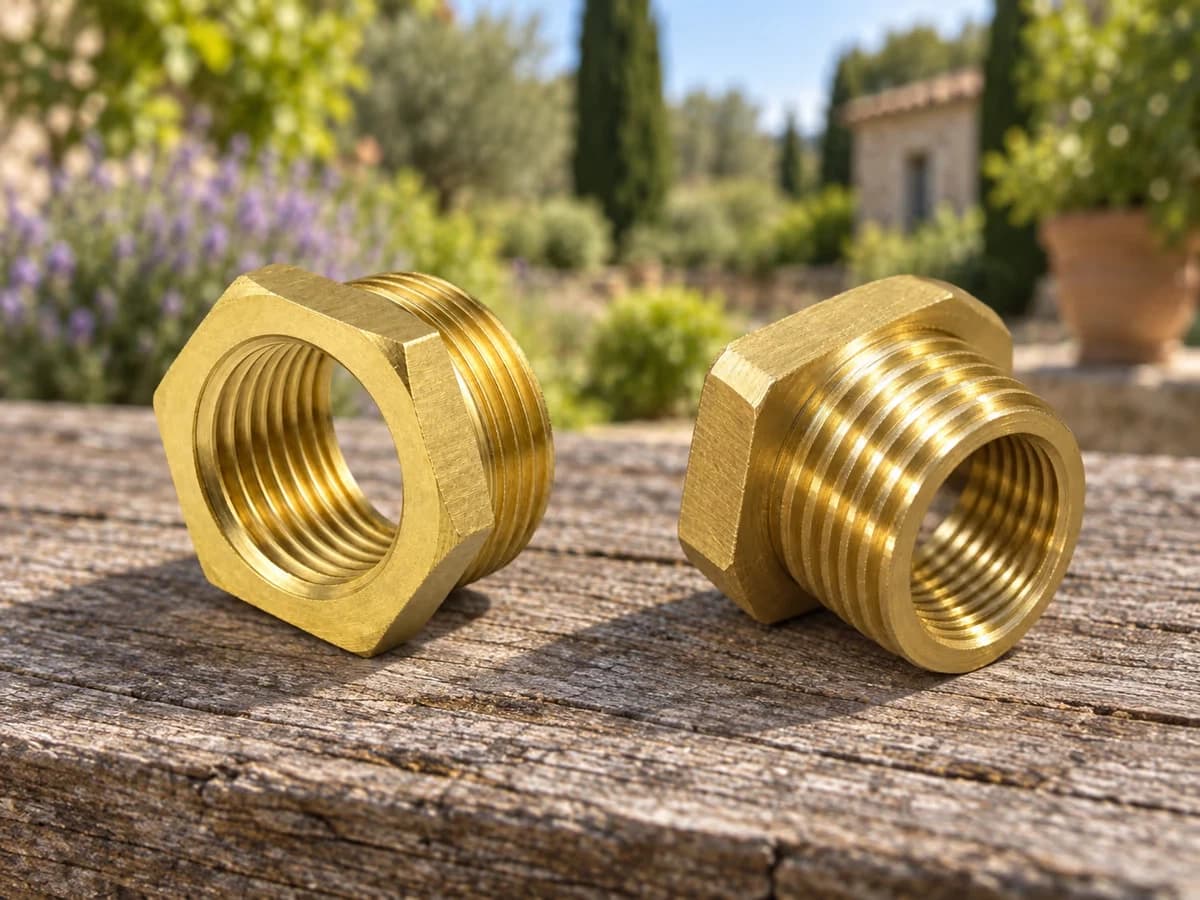

Visser un filetage mâle dans un autre filetage mâle
Une pièce réductrice s'insère dans un logement femelle : son diamètre extérieur est mâle, et la réduction se lit sur son alésage intérieur. Le même manuel d'Hawaï décrit ainsi la pièce qui réduit un tuyau ou un raccord à un diamètre inférieur, et le mot vaut pour le réducteur du catalogue. Deux filetages mâles mis face à face ne peuvent pas se visser, quelle que soit la patience qu'on y met.
L'erreur la plus fréquente se commet au moment de commander : chercher la même pièce dans l'autre sens, un 3/4 pouce femelle vers un 1/2 pouce mâle. Cette déclinaison n'existe pas ici, et le sens compte autant que le diamètre : le mâle 3/4 entre dans la sortie déjà en place, la femelle 1/2 reçoit l'accessoire. Vérifiez le sens de chaque extrémité devant votre installation, avant de commander.
Forcer un filetage qui n'engage pas
Le premier tour d'un vissage se fait à la main, sans outil. Tant que les filets glissent l'un dans l'autre sans résistance, l'axe est bon et le pas correspond. Si la pièce bloque au bout de deux filets, elle ne s'engagera pas davantage : le pas n'est pas le bon, ou la pièce se présente de travers. Insister à la clé dans cette position marque les sommets de filets, et un filet marqué ne se redresse pas.
Le document californien qualifie ces filetages mal accordés de fuite en attente. Le contrôle tient donc en une phrase : si ça ne se visse pas à la main jusqu'au contact, ça ne se visse pas. Dévissez, nettoyez les filets d'un chiffon sec, présentez la pièce bien d'aplomb et recommencez, comme le détaille le montage d'une douille réductrice jusqu'au quart de tour final.

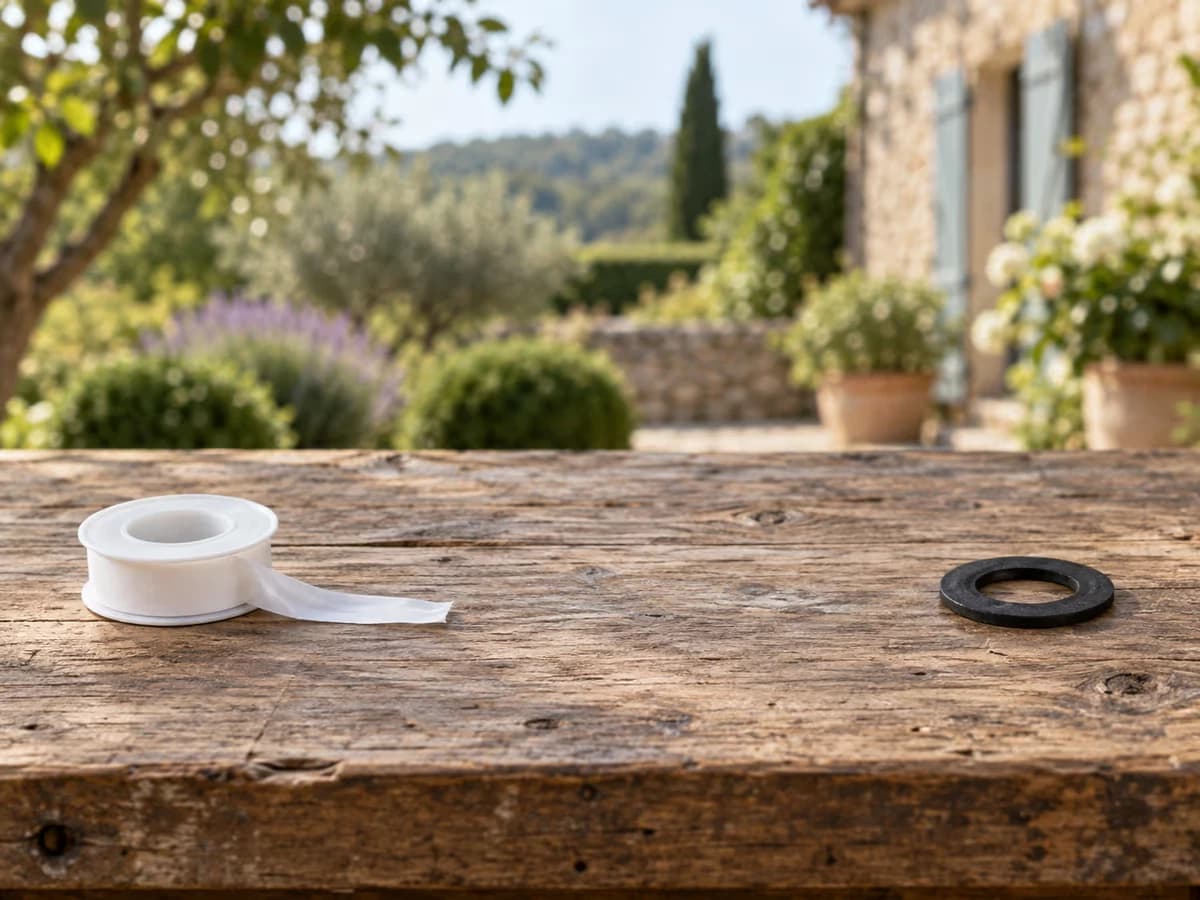

Empiler la rondelle et le ruban sur une même jonction
Un filetage cylindrique ne devient pas étanche en se resserrant sur lui-même. Il lui faut une pièce rapportée, et le manuel d'Hawaï le formule sans détour pour les filetages de tuyauterie : un produit d'étanchéité est nécessaire pour obtenir une jonction sans fuite. Deux solutions existent, jamais ensemble. Là où le fond de la sortie forme une couronne autour de l'entrée du filetage, une rondelle posée dans ce logement est écrasée au serrage. Sur un filetage cylindrique qui n'offre aucun siège de ce genre, rien ne s'écrase : c'est le ruban qui comble le jeu entre les filets.
L'erreur a deux visages. Le premier consiste à poser les deux à la fois, en croyant doubler la sécurité. La pièce rapportée en trop maintient les deux portées à distance, et l'eau s'échappe par l'espace ainsi créé. Le second consiste à traiter une seule des deux jonctions du réducteur. La pièce en porte deux, une de chaque côté : celle du mâle vissé dans votre sortie, celle de la femelle qui reçoit l'accessoire. Chacune suinte indépendamment de l'autre, et le contrôle final doit passer le doigt sur les deux.
La commande contient la pièce seule, sans rondelle ni ruban. C'est un point à anticiper plutôt qu'à découvrir le colis ouvert, car un raccord réducteur laiton posé sans étanchéité suintera à la première mise en eau.
Croire que serrer plus fort arrête un suintement
Un suintement au premier essai vient d'une étanchéité absente ou mal posée, presque jamais d'un filetage trop peu serré. Reprendre la clé n'y change rien de bon : le filetage se marque un peu plus à chaque passage, et la jonction devient plus difficile à démonter la fois suivante, alors que la fuite, elle, reste.
Le repère de serrage tient en un mot : un quart de tour, clé prise sur les méplats du corps hexagonal, après un vissage à la main jusqu'au contact. Ce raccord porte deux jonctions, donc deux serrages, et le second ne rattrape pas le premier. Si l'eau perle alors que le serrage est fait, la réponse est de dévisser, de reprendre l'étanchéité et de remonter, pas de forcer davantage.

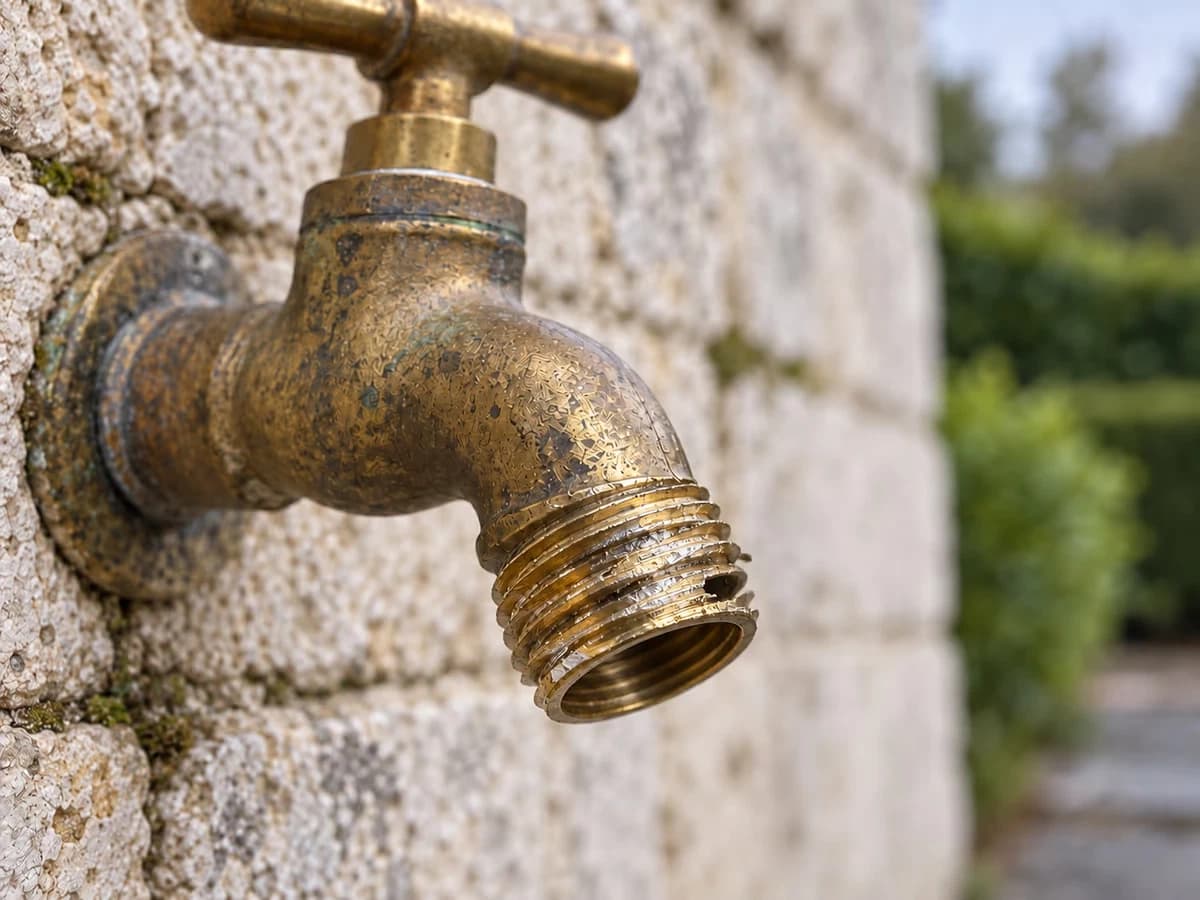

Attendre d'un réducteur qu'il répare un filetage abîmé
Un réducteur change un diamètre. Il ne remet pas en forme un filet écrasé, croisé au premier montage ou rongé par des années de démontages. Une sortie dont les filets sont marqués restera fuyarde avec n'importe quelle pièce vissée dessus, et c'est le filetage de la sortie qu'il faut reprendre, avant d'ajouter une pièce de plus.
La même limite vaut pour une fuite qui vient d'ailleurs. Un accessoire en plastique fendu, un joint de robinet fatigué, une barbelure mal emmanchée sur le tuyau : ces fuites ne passent pas par le réducteur. Le remplacer ne les fera pas disparaître. Il n'est pas non plus une pièce de secours pour un filetage qui ne correspond pas, seulement le bon maillon entre deux formats différents.
Oublier l'eau restée entre les deux filetages avant l'hiver
Dernière erreur, et elle ne se voit pas : le laiton résiste au gel, alors on laisse la pièce en place sans y penser. Ce qui gèle n'est pas le métal, mais l'eau restée prisonnière dans la jonction après la fermeture du robinet. Un service d'extension de l'Université d'État du Colorado chiffre l'effet au premier gel : l'eau augmente de volume d'un onzième en passant à l'état de glace. La force ainsi exercée suffit à faire éclater tuyaux et raccords.
Ce n'est donc pas la pièce qu'il faut protéger, c'est le volume d'eau qu'elle retient. Dévissez-la avant les premières gelées, laissez-la s'égoutter, puis remontez-la sèche ou laissez-la hors gel, comme le détaille la remise à sec de fin de saison. Sur une installation dont une voie reste libre tout l'hiver, un bouchon femelle suit le même régime.
Trois vérifications avant de commander
Reprenez les deux cotes sur votre installation : mâle au sommet des filets, femelle par présentation d'un mâle connu. Confirmez ensuite le sens, un mâle 3/4 pouce côté sortie et une femelle 1/2 pouce côté accessoire. Si l'une des trois cases ne se coche pas, aucune force au serrage ne la remplira, et c'est la référence qu'il faut changer, jamais la pièce qu'il faut forcer. L'étanchéité et le quart de tour final se jouent ensuite au montage, où ils demandent plus de soin que de poigne.
Questions frequentes
Comment savoir laquelle des deux jonctions fuit ?
Robinet fermé, essuyez les deux jonctions, remettez en eau et regardez laquelle perle en premier. C'est celle-là qu'il faut reprendre, sans toucher à l'autre. Le plus souvent, l'étanchéité y manque, ou elle a été posée à l'envers du sens de vissage.
Dans quel sens poser le ruban d'étanchéité ?
Dans le sens du vissage, enroulé sur les filets mâles. Posé dans l'autre sens, il se déroule et se repousse vers l'extérieur au moment où la pièce entre : la jonction suinte alors que le ruban semblait bien en place. Il se pose sur le mâle, jamais dans l'alésage femelle.
Peut-on visser un embout de tuyau d'arrosage sur ce raccord ?
Non. Un tuyau souple et un embout de tuyau d'arrosage ne portent pas le même filetage que la tuyauterie : leur étanchéité vient d'un joint logé dans la partie femelle, et non d'un ruban posé sur les filets. Le réducteur se visse sur un filetage de tuyauterie, puis reçoit un accessoire mâle de 1/2 pouce lui aussi fileté.
Ce raccord se monte-t-il sur une sortie en plastique ?
Il lui faut une sortie déjà filetée. Un manuel de maintenance du bâtiment publié par l'Université d'Hawaï range les canalisations plastiques parmi les raccordements par emboîtement, qui ne demandent aucun filetage. Si votre sortie est en plastique, vérifiez qu'elle porte bien un pas de 3/4 pouce avant de commander : sinon, c'est l'adaptateur qu'il faut changer.
Sources
- 4.1 Piping & Fittings, Building Maintenance & Construction, University of Hawai'i Open Educational Resources.
- Home Sprinkler Systems: Preparing Your Sprinkler System for Winter, Colorado State University Extension.
- Threads on Parts and Fittings, Controls for Drip Irrigation, University of California Agriculture and Natural Resources.
