Comment installer un répartiteur laiton 2 voies sur votre robinet d'arrosage
Avoir un seul robinet extérieur et deux tuyaux d'arrosage est un problème courant et la solution est évidente. Vous passez la saison à dévisser le tuyau du potager pour brancher celui de la pelouse, et le filetage finit par s'abîmer. Ajouter une deuxième prise d'eau exigeait autrefois d'appeler un plombier, mais un simple répartiteur à deux voies règle la situation en quelques minutes. La pièce dédouble la sortie, et vous laissez vos deux tuyaux en place.
Ce guide détaille la mise en place d'un répartiteur en laiton, l'usage des joints fournis et les étapes pour obtenir un montage sans aucune fuite dès la première ouverture d'eau.
Reconnaître le filetage avant l'installation

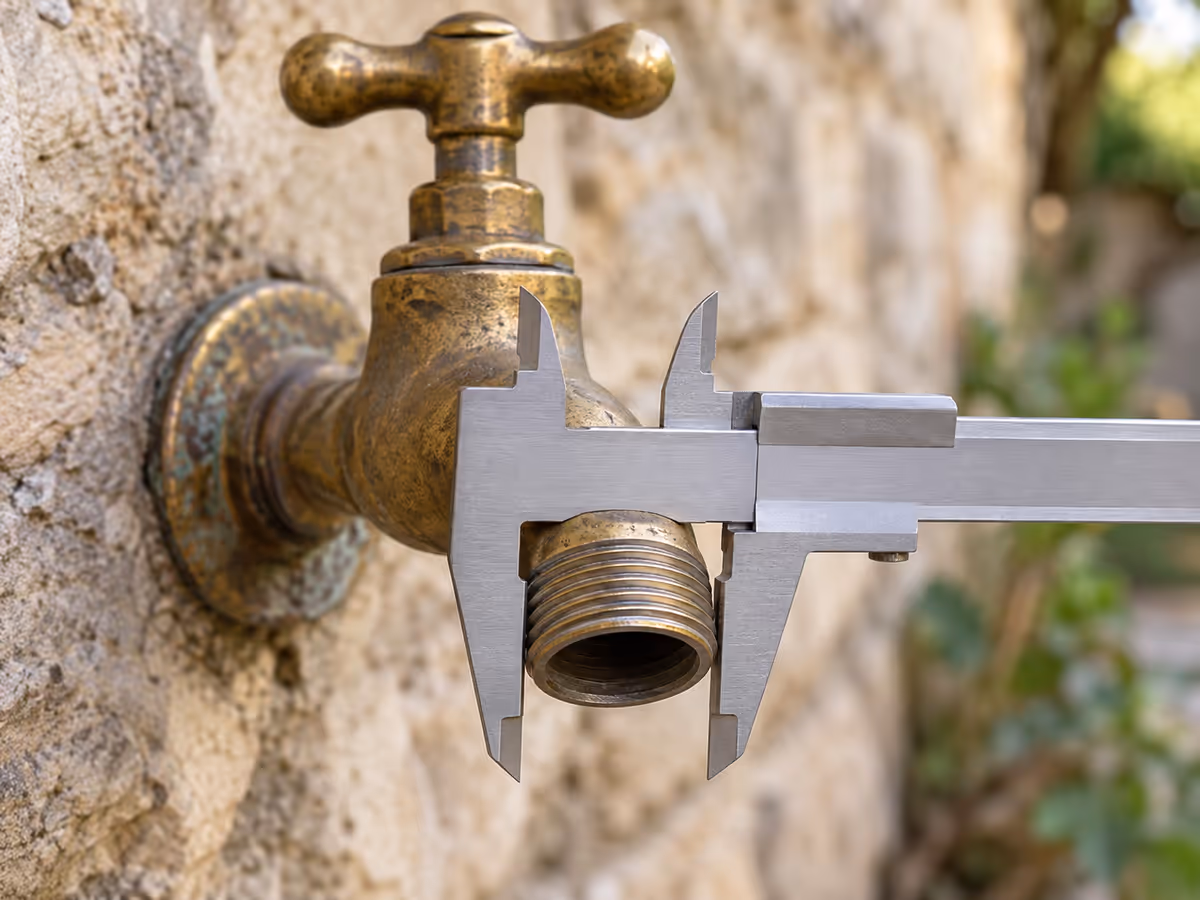

L'écrou tournant de notre répartiteur se fixe directement sur la sortie du robinet mural. Il porte un filetage femelle de 3/4 pouce. C'est la taille standard actuelle, souvent notée 20x27 dans les rayons de bricolage. Le chiffre 27 désigne le diamètre extérieur en millimètres, et le 20 le diamètre intérieur. Si votre robinet date un peu, il peut présenter une sortie en 1/2 pouce, ou 15x21. Dans ce cas, l'écrou du répartiteur sera trop large. Vous le visserez dans le vide.
Pour adapter la pièce à une petite sortie, un réducteur mâle-femelle suffit. Cette bague intermédiaire se visse sur le robinet et offre le bon diamètre au répartiteur. Pensez à glisser un joint entre chaque élément.
Un kit de raccords complet permet d'ailleurs de standardiser toutes vos sorties d'eau sur le même format pour ne plus avoir à chercher le bon adaptateur.
Préparer le joint pour garantir l'étanchéité
Un montage à l'eau potable en plomberie utilise de la filasse ou du ruban d'étanchéité sur les filetages coniques. Ce n'est pas le cas ici. Le filetage d'un raccord de jardin est droit, et la pression de l'eau est contenue par l'écrasement d'un joint plat en caoutchouc. L'erreur la plus fréquente consiste à enrouler du ruban en téflon sur la sortie du robinet. Ce surplus de matière freine la rotation de l'écrou. L'écrou s'arrête avant que le joint ne touche le bord du tuyau, et l'eau trouve un passage. Le raccord fuit.
Le répartiteur 2 voies en laiton est fourni avec deux joints noirs. L'un d'eux prend place au fond de l'écrou tournant. Déposez-le à plat avec le doigt, en vous assurant qu'il couvre toute la surface d'appui. Le second joint reste dans votre boîte à outils. Il viendra remplacer le premier lorsqu'il sera écrasé par les saisons successives, ou si un grain de sable le coupe.
Visser le répartiteur sans forcer
Fermez l'arrivée d'eau et retirez le nez de robinet ou le raccord rapide déjà en place. Essuyez la sortie avec un chiffon pour retirer les traces de calcaire ou de terre. Le bord métallique doit être propre pour s'appuyer uniformément sur le joint plat.

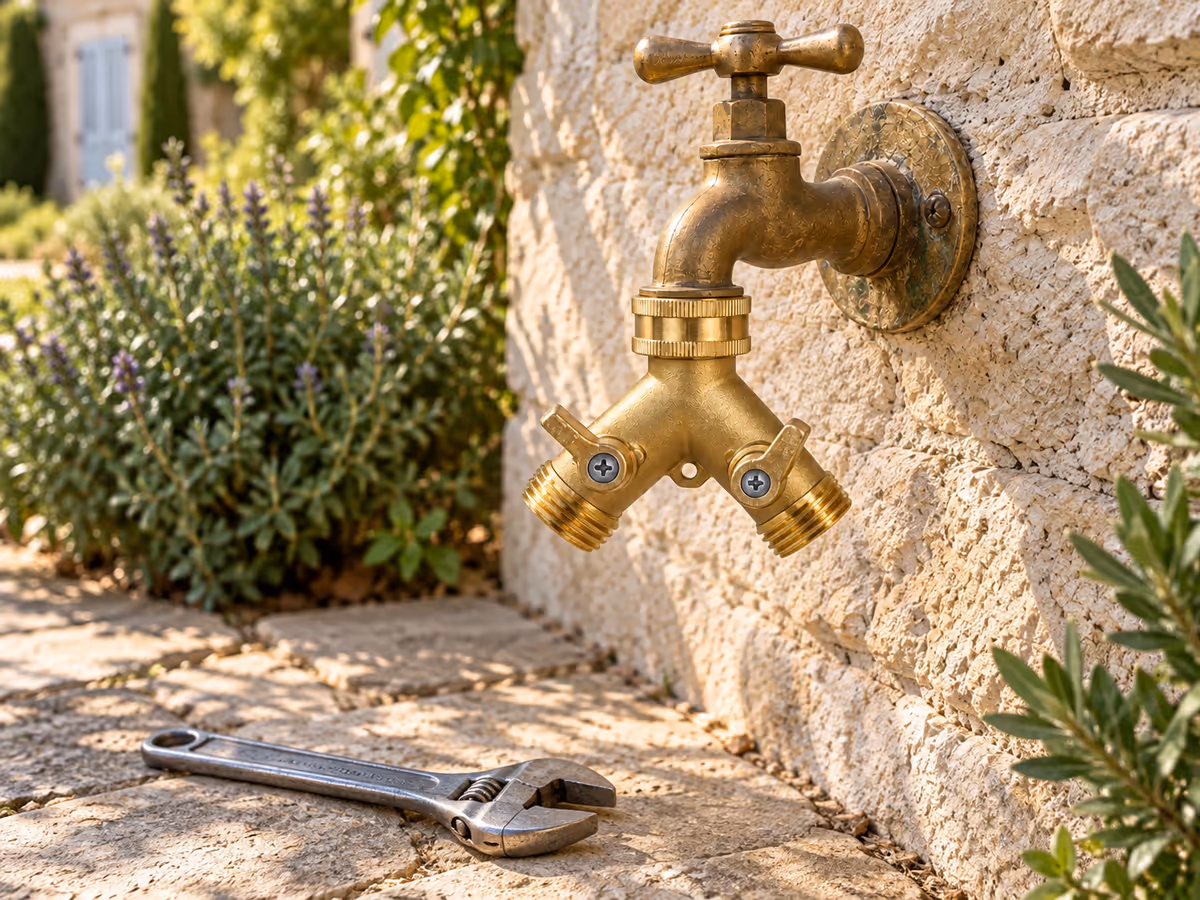

Présentez le répartiteur face au robinet. Les deux sorties en Y pointent vers le bas, et les deux ailettes de commande vous font face. Montez l'écrou tournant moleté sur le filetage et tournez à la main. La pièce doit s'engager sans résistance. Si vous sentez un blocage dès le premier tour, ne forcez pas avec un outil : vous abîmeriez les filets en laiton. Dévissez, recadrez le raccord dans l'axe, et recommencez.
Serrez l'écrou à la force du poignet jusqu'à sentir le contact ferme du joint contre le métal. À ce stade, la clé à molette n'intervient que pour la finition. Donnez un quart de tour avec l'outil, pas plus. Un serrage excessif cisaille le caoutchouc du joint au lieu de l'écraser, et provoque une fuite que vous cherchiez précisément à éviter.
Brancher les tuyaux sur chaque voie

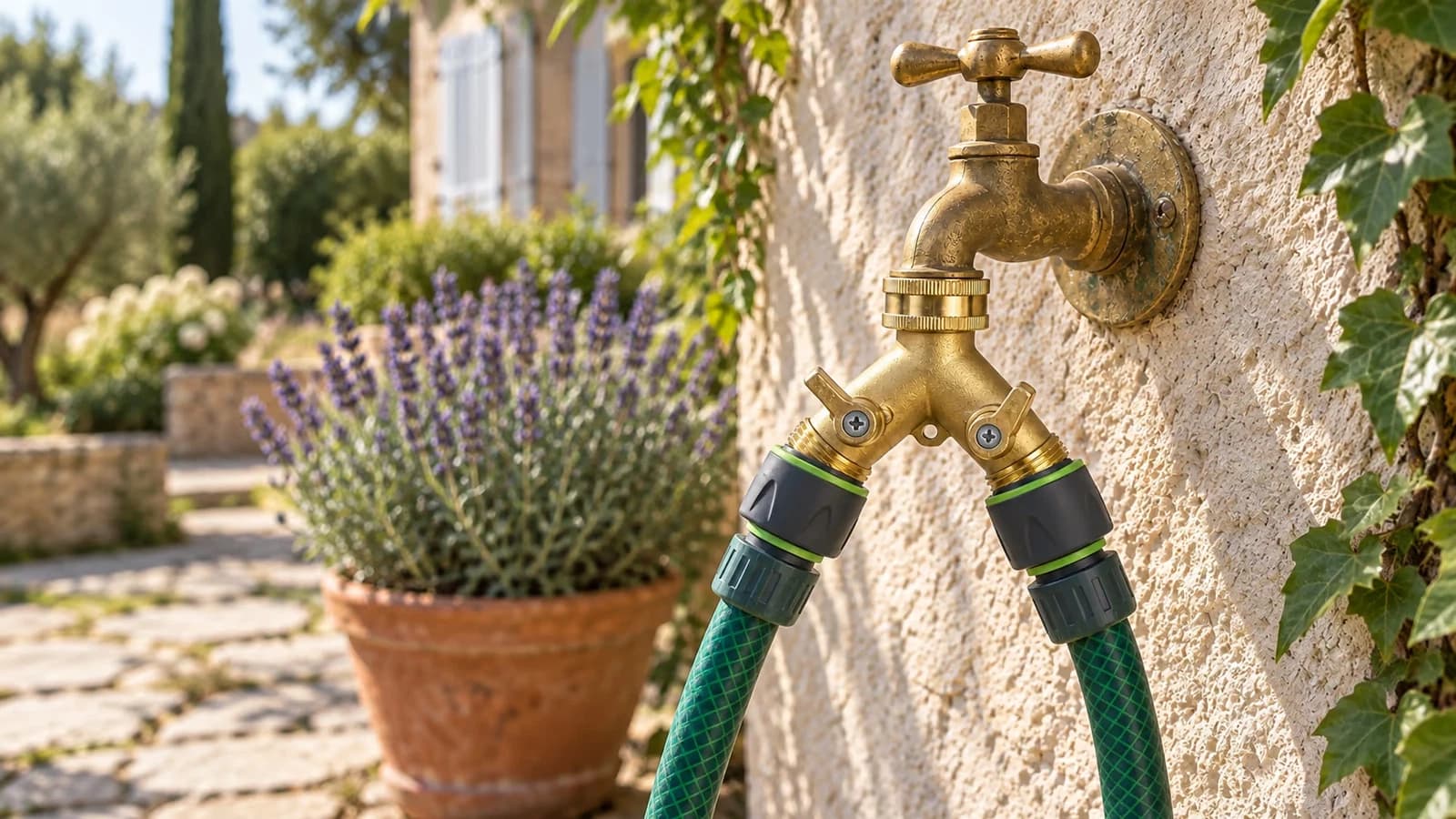

Les deux voies du répartiteur portent elles aussi un filetage extérieur de 3/4 pouce. Elles accueillent directement les raccords femelles de vos tuyaux. La mise en place suit la même règle que pour le robinet : un joint plat au fond de chaque nez, un vissage à la main, un dernier blocage modéré.
L'intérêt de la pièce est son indépendance, surtout pour brancher deux tuyaux sur un même robinet. Chaque branche a sa propre ailette de commande. Vous pouvez ainsi raccorder le circuit d'arrosage enterré sur la voie de gauche, et le tuyau d'arrosage souple de la terrasse sur la voie de droite. Le répartiteur supporte une pression statique annoncée à près de 850 kPa, ce qui dépasse largement la pression habituelle d'un réseau domestique, généralement réglée autour de 300 kPa.
Une fois les tuyaux connectés, laissez les deux robinets du répartiteur fermés. Leurs ailettes sont perpendiculaires à l'axe des voies.
Vérifier les fuites sous pression
Ouvrez lentement le robinet principal au mur. L'eau descend dans l'écrou et vient buter contre les deux ailettes fermées de la pièce. Passez le doigt sous l'écrou tournant. S'il reste sec, le joint principal joue son rôle. Si une goutte perle, fermez l'eau, resserrez d'un huitième de tour et testez de nouveau.
Ouvrez ensuite l'ailette de gauche en la tournant dans l'axe de la voie. L'eau s'engouffre dans le premier tuyau. La division d'un flux liquide dans une jonction perturbe l'écoulement. L'étude de ce phénomène physique publiée dans International Journal of Multiphase Flow confirme que le passage d'une voie simple à un branchement génère une chute de pression locale. Ce frottement réduit très légèrement la pression finale par rapport à un tuyau branché seul au mur, mais la baisse passe inaperçue avec un pistolet d'arrosage manuel ou un asperseur classique de pelouse. Ouvrez l'ailette de droite pour alimenter la seconde ligne, et contrôlez l'absence de fuite sous ces jonctions inférieures.
Anticiper l'hivernage de la pièce
Le laiton résiste très bien aux manœuvres répétées au cours de la saison, contrairement au plastique qui blanchit et casse sous les rayons UV de l'été. Ce métal dense possède toutefois un point faible partagé avec tous les alliages rigides : il ne pardonne pas le gel de l'eau qu'il emprisonne.
Lorsque l'eau gèle, elle augmente de volume. Dans un contenant étanche, la pression de la glace devient prodigieuse. Les observations colligées dans la revue Practical Metallography au sujet des avaries hivernales montrent que le gel d'une eau prisonnière fend le corps même d'une pièce en laiton en créant une ligne de rupture longitudinale irrémédiable.

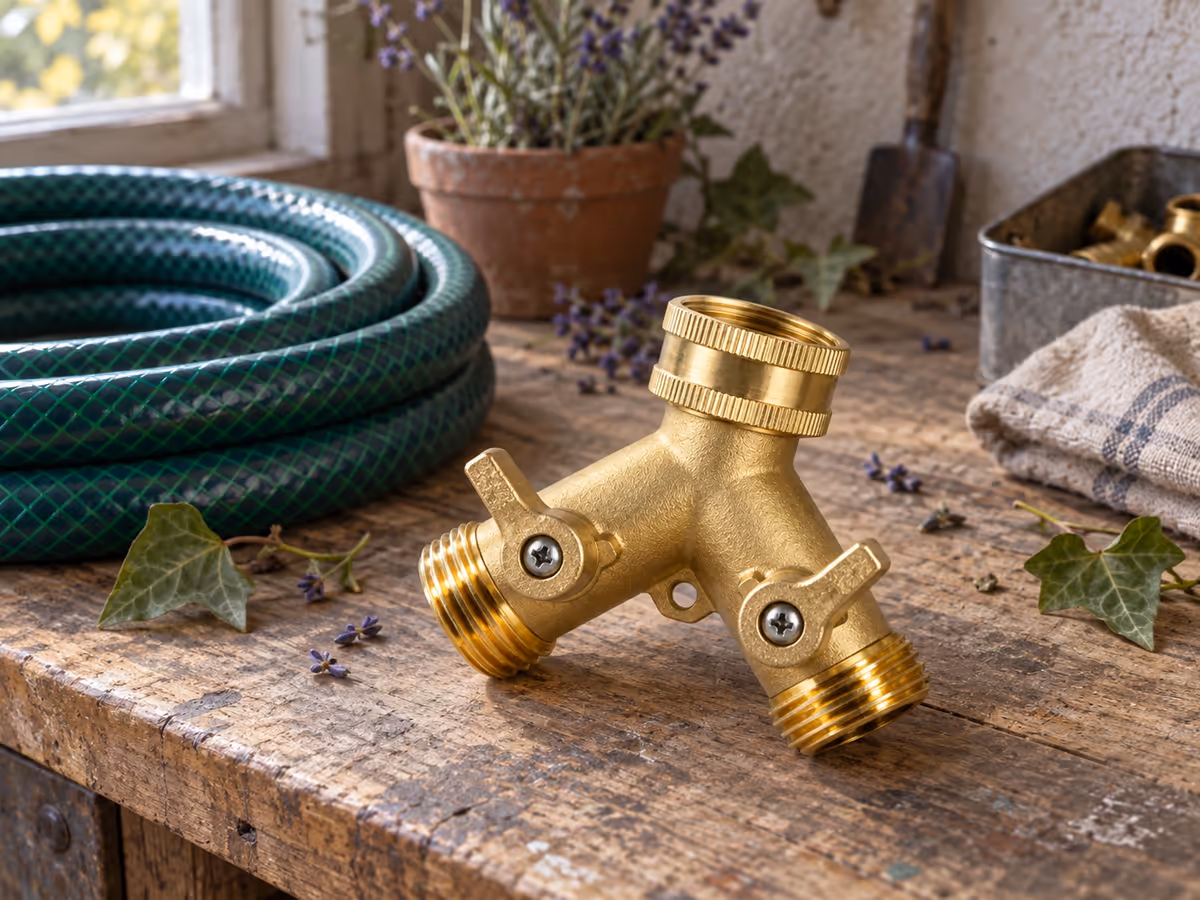

Pour éviter que votre installation ne se déchire de l'intérieur au cœur de janvier, prenez l'habitude de démonter le répartiteur à la fin de l'automne. Fermez le compteur extérieur, videz les tuyaux d'arrosage en ouvrant toutes les vannes, et dévissez l'écrou tournant du mur. Remisez la pièce au sec avec vos autres raccords d'arrosage en laiton dans le garage. Elle retrouvera sa place au mur au mois d'avril suivant, avec son joint de réserve pour entamer une nouvelle année d'arrosage.
Questions frequentes
Faut-il utiliser du téflon pour monter le répartiteur sur le robinet ?
Non. L'étanchéité du répartiteur se fait par écrasement du joint plat en fond d'écrou, pas par le filetage. Ajouter du ruban d'étanchéité empêche l'écrou d'aller au bout de sa course et favorise les fuites.
Pourquoi mon raccord fuit-il juste sous l'écrou tournant ?
Un suintement à cet endroit signale presque toujours un joint pincé, mal centré ou manquant. Dévissez la pièce, replacez le joint bien à plat et serrez à nouveau.
Dois-je ouvrir l'eau à fond pour alimenter deux tuyaux ?
Tout dépend de la pression au mur, mais ouvrir le robinet principal en grand compense la division du débit si vous utilisez les deux lignes en même temps.
Sources
- Van Gorp, C.A., Soliman, H.M. et Sims, G.E. (2000). The effect of pressure on two-phase flow dividing at a reduced tee junction. International Journal of Multiphase Flow.
- Grman, D. et Zgraggen, M. (2000). Rissschaden an einem Messing-Fitting / Crack Damage in a Brass Fitting. Practical Metallography.
