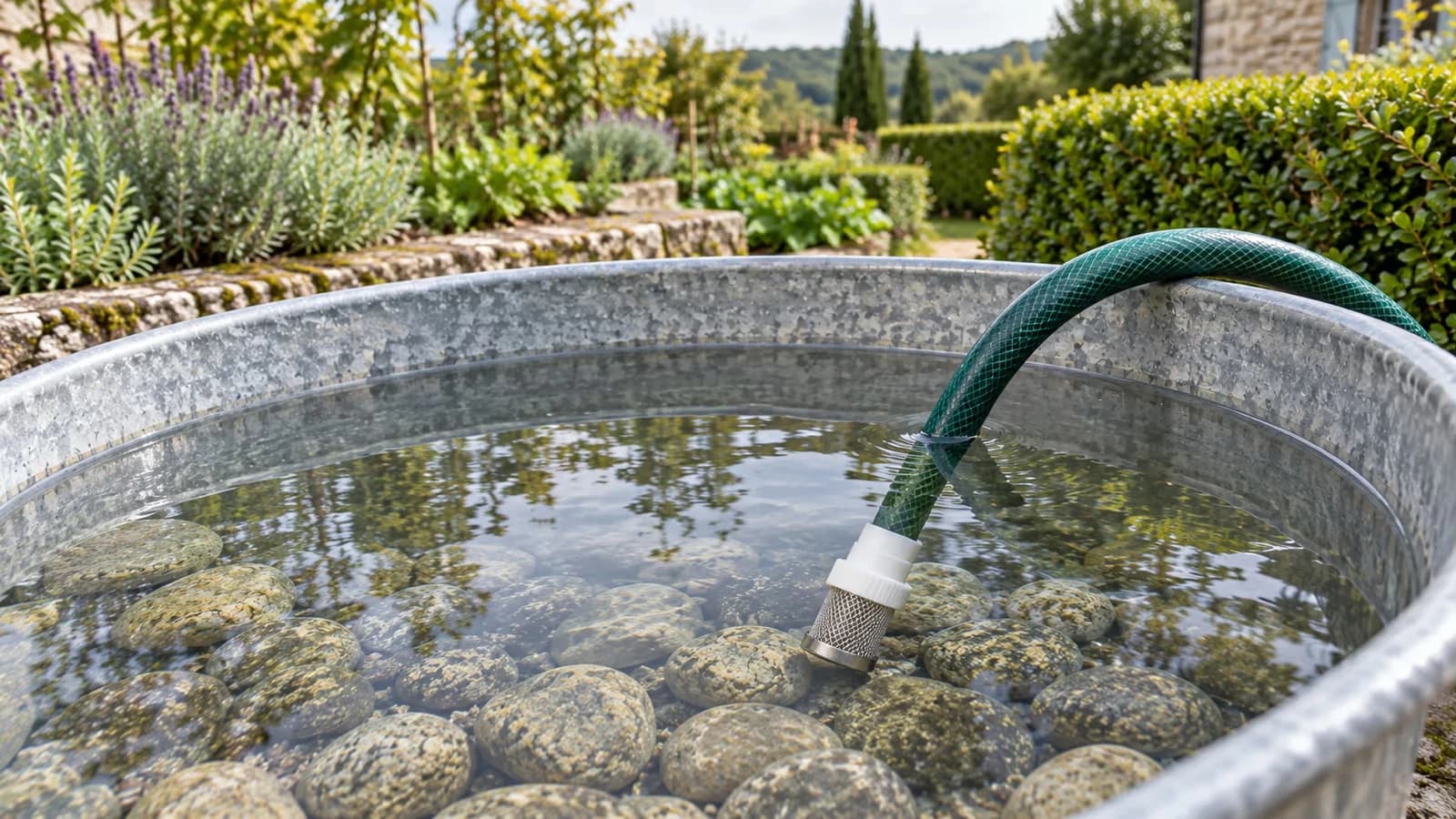

Un filtre de bout de tuyau d'arrosage s'enfonce à la main sur l'extrémité d'un tuyau souple et va travailler dans l'eau, jamais dans un circuit sous pression. Il arrête ce qui est plus gros que ses mailles avant que la pompe ne l'avale, et rien d'autre. Voici à quoi il sert au bout d'une ligne aspirante, ce qu'il ne fera jamais devant des goutteurs, et les cotes à vérifier sur la pièce avant de la commander.
En bref
- Il se pose au bout d'un tuyau souple de 14 mm, dans l'eau, et se rince à la main sans outil.
- Sa cage de 24 mm arrête le sable, les débris végétaux et la rouille. Le limon, le calcaire et les algues passent au travers.
- Une conduite aspirante a un plafond : environ 22 pieds, près de 6,7 m, entre la surface de l'eau et l'axe de la pompe.
- Il ne remplace pas un clapet de pied. Sans clapet, rien ne garde l'eau dans la conduite à l'arrêt.
Une pièce assemblée qui se pose au bout du tuyau

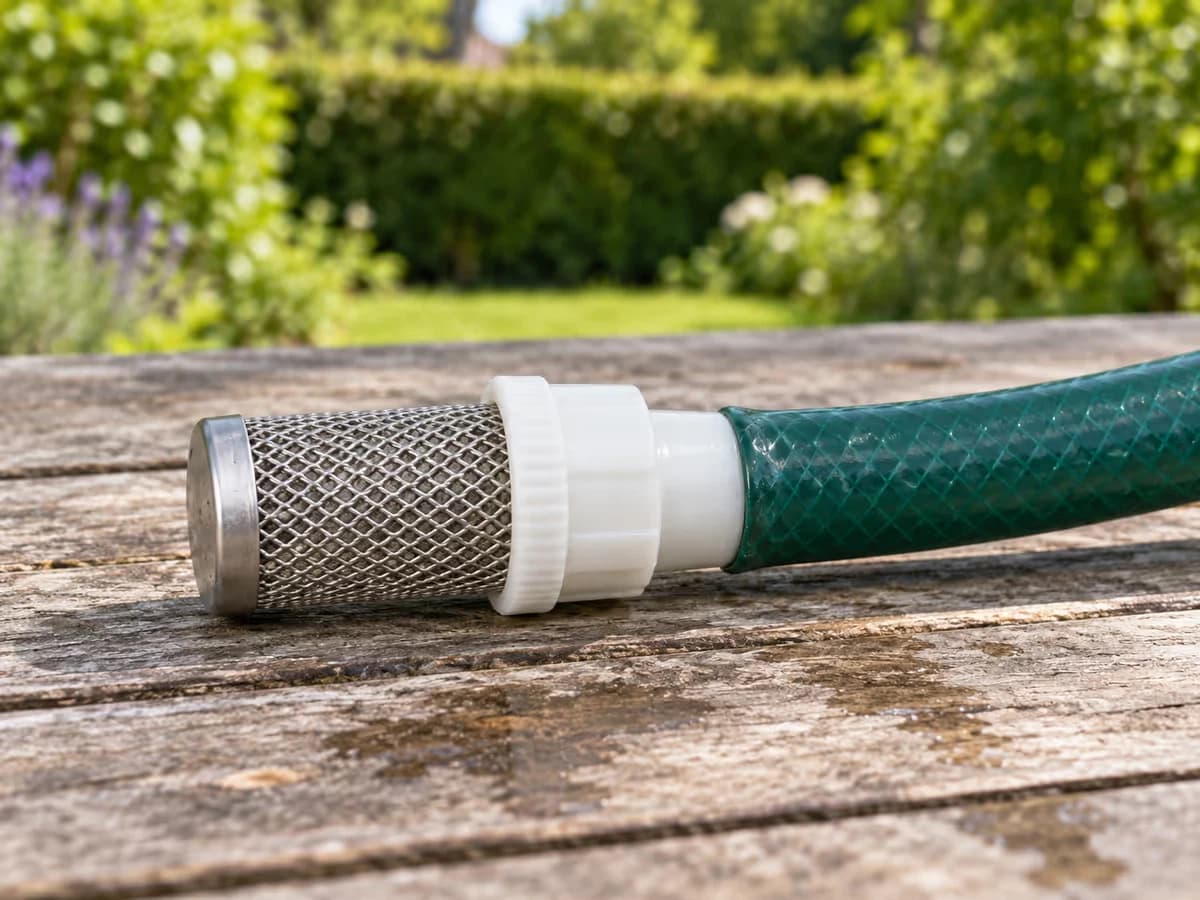

Le colis contient une pièce assemblée. Rien à monter avant la première mise à l'eau : le corps est en plastique ABS, la cage de 24 mm en acier inoxydable, et le joint torique déjà en place. Cette crépine à tamis inox se termine par une queue cannelée de 23 mm de long, large de 15,8 mm au bourrelet. Ce diamètre dépasse légèrement celui du tuyau qu'elle équipe, un tuyau souple de 14 mm : les cannelures s'écrasent dans le caoutchouc et retiennent la pièce. Mesurez le diamètre intérieur de votre tuyau avant de commander, car une queue trop fine se déboîte à la première aspiration.
Les cotes de la pièce décident de l'achat. La hauteur totale de 64 mm laisse la crépine descendre dans une bassine peu profonde. Le diamètre de cage de 24 mm correspond à la place que le tamis occupe sous la surface, sans racler le fond. Le collier se dévisse à la main, ce qui sort la cage et permet le rinçage sans aucun outil. La fiche annonce une pression de 850 kPa comme valeur de résistance du corps, et non comme une pression de service : cette pièce travaille noyée, à la pression de l'eau du récipient.
Sur une ligne aspirante, ce que la crépine protège
Une pompe ne peut pas aspirer ce qu'elle n'a pas. Tout ce que la conduite d'aspiration avale arrive à la roue, et un grain de sable y use plus vite qu'ailleurs. Le guide d'irrigation du New Jersey pousse la logique jusqu'à placer le compteur de débit en aval d'un filtre à tamis, pour qu'aucun débris ni sable n'atteigne la roue de la pompe. La protection se pose donc avant la machine, et c'est exactement la place de cette crépine : au bout du tuyau qui plonge dans l'eau.
Cette protection a un coût, et il se compte en hauteur d'eau. Le même guide donne un coefficient de perte de charge locale de 0,67 à 1,25 pour un panier d'aspiration, selon le diamètre de la conduite. Un clapet de pied, lui, reste à 0,80 quel que soit ce diamètre. Dans l'exemple chiffré du document, une conduite de 5 pouces débite 500 gallons par minute. Le clapet de pied y consomme 0,90 pied de charge et le panier 1,07 pied, sur une hauteur d'aspiration totale de 18,07 pieds jugée acceptable. En clair, un panier d'aspiration coûte environ un pied de charge, soit une trentaine de centimètres d'eau, prélevés sur la marge disponible.
Cette marge est bornée. Le guide fixe la hauteur d'aspiration maximale d'une pompe d'irrigation à environ 22 pieds, mesurés entre la surface de l'eau et l'axe de la pompe. Un bassin de jardin, une cuve enterrée ou un puits peu profond tiennent dans cette limite. Au-delà, l'eau n'arrive plus correctement à la roue, et c'est le type de pompe qu'il faut revoir, pas la crépine. Une ligne d'arrosage montée sans robinet, avec sa petite pompe et son réservoir, vit à l'intérieur de ces mêmes bornes.
Le tableau des problèmes de pompe centrifuge publié par l'extension de Floride cite deux fois la crépine d'aspiration. Une crépine bouchée figure parmi les causes d'une pompe qui ne débite plus rien, et une crépine partiellement bouchée, ou simplement de surface insuffisante, parmi celles d'une pompe qui débite moins que prévu. Le même document rappelle qu'une pompe centrifuge doit être amorcée avant de tourner, et qu'un clapet placé à l'entrée de la conduite garde la colonne d'eau en place à l'arrêt.
Devant des goutteurs, des algues ou une conduite sous pression
Ces situations se reconnaissent avant l'achat, et mieux vaut les avoir en tête.
Devant des goutteurs, d'abord. Une cage d'entrée retient le gros, pas la fraction qui bouche un émetteur. Une étude sur la sensibilité des goutteurs au colmatage rappelle que le bouchage par les particules solides en suspension est la forme la plus fréquente de colmatage. La qualité de l'eau y compte autant que la géométrie de l'émetteur. La finesse à prévoir dépend donc du passage de vos goutteurs, et non de la crépine que vous possédez déjà. Cette filtration plus serrée se joue ailleurs, en aval de la pompe, dans une cartouche calibrée.
Sur les algues, ensuite. Le guide du New Jersey est net sur ce point : filtrer pour retirer les algues n'est pas satisfaisant, parce qu'un tamis ou un filtre se colmate alors très vite. Les algues se développent dans toute eau calme exposée à la lumière, et une fois installées dans une rampe elles sont presque impossibles à retirer. Une cuve opaque, un bassin ombragé et un nettoyage de fin de saison pèsent plus lourd ici qu'une maille plus serrée. Les goutteurs bouchés par le premier jus brun viennent souvent de là.
Sur une conduite déjà sous pression, enfin. Un tuyau branché au robinet amène une eau sans sable ni débris, et une crépine n'y trouve rien à retenir tout en ajoutant une perte de charge. Le raisonnement vaut aussi après une pompe : en aval, c'est un filtre à corps et à raccords qui prend le relais, pas une cage à enfoncer.
L'amorçage se joue sur un clapet, pas sur la crépine
Une crépine n'arrête pas l'eau. Ce qui garde la colonne pleine entre deux arrosages, c'est un clapet de pied ou un clapet de retenue posé à l'entrée de la conduite d'aspiration, comme l'explique la publication de Floride. Sans lui, la conduite se vide par le bas à l'arrêt, et la pompe doit être réamorcée à chaque redémarrage. Cette pièce-ci n'embarque ni bille ni ressort : elle filtre, elle ne retient pas.
C'est aussi pourquoi une prise d'air est plus grave qu'elle n'en a l'air. Une fuite sur la conduite d'aspiration ou sur le joint de la pompe figure parmi les causes d'un débit inférieur au débit annoncé. Une pompe radiale, elle, peut perdre son amorçage dès qu'un peu d'air entre dans l'eau. Enfoncez la queue cannelée jusqu'au bourrelet, et remontez le collier à la main après chaque rinçage plutôt qu'à la pince.
Les cotes à vérifier avant de commander
| Ce qui se vérifie | Ce que porte cette crépine | Pourquoi cela compte |
|---|---|---|
| Diamètre du tuyau | 14 mm, queue de 23 mm large de 15,8 mm au bourrelet | Une queue trop fine se déboîte, une queue trop grosse ne rentre pas |
| Cage filtrante | 24 mm de diamètre, dévissable à la main | Elle doit passer l'ouverture du récipient et se rincer sans outil |
| Encombrement | 64 mm de haut | Un bac peu profond se vide avant que la crépine ne quitte l'eau |
| Matières | Corps ABS, cage et tamis en acier inoxydable | Un tamis inox se rince, un tamis rouillé se remplace |
| Joint | Joint torique en place sur la pièce assemblée | C'est lui qui fait l'étanchéité après un démontage |
| Pression annoncée | 850 kPa, valeur de résistance du corps | Ce n'est pas une pression de service : la pièce travaille noyée |
Les erreurs de montage qui coûtent une pompe
La hauteur d'aspiration d'abord. Elle se mesure de la surface de l'eau à l'axe de la pompe, et le guide la plafonne à environ 22 pieds. Ajoutez les pertes de la conduite, des coudes et du raccord, et la marge se réduit d'autant. Une crépine partiellement bouchée, ou de surface insuffisante, suffit alors à faire chuter le débit.
L'extrémité hors de l'eau ensuite. Une crépine qui émerge, dans une bassine qu'on vide ou dans une cuve qui se vide, aspire de l'air au lieu d'eau. La même publication classe cette situation parmi les causes d'une pompe qui ne débite plus rien, aux côtés de la crépine bouchée et du manque de pression absolue disponible à l'aspiration.
Le raccord mal enfoncé enfin. Tant que la queue cannelée n'est pas poussée jusqu'au bourrelet, l'aspiration tire de l'air par le jour qui reste entre le tuyau et le corps. Sur une conduite d'aspiration, le moindre passage d'air pèse sur le débit, et parfois sur l'amorçage.
L'entretien tient en un geste

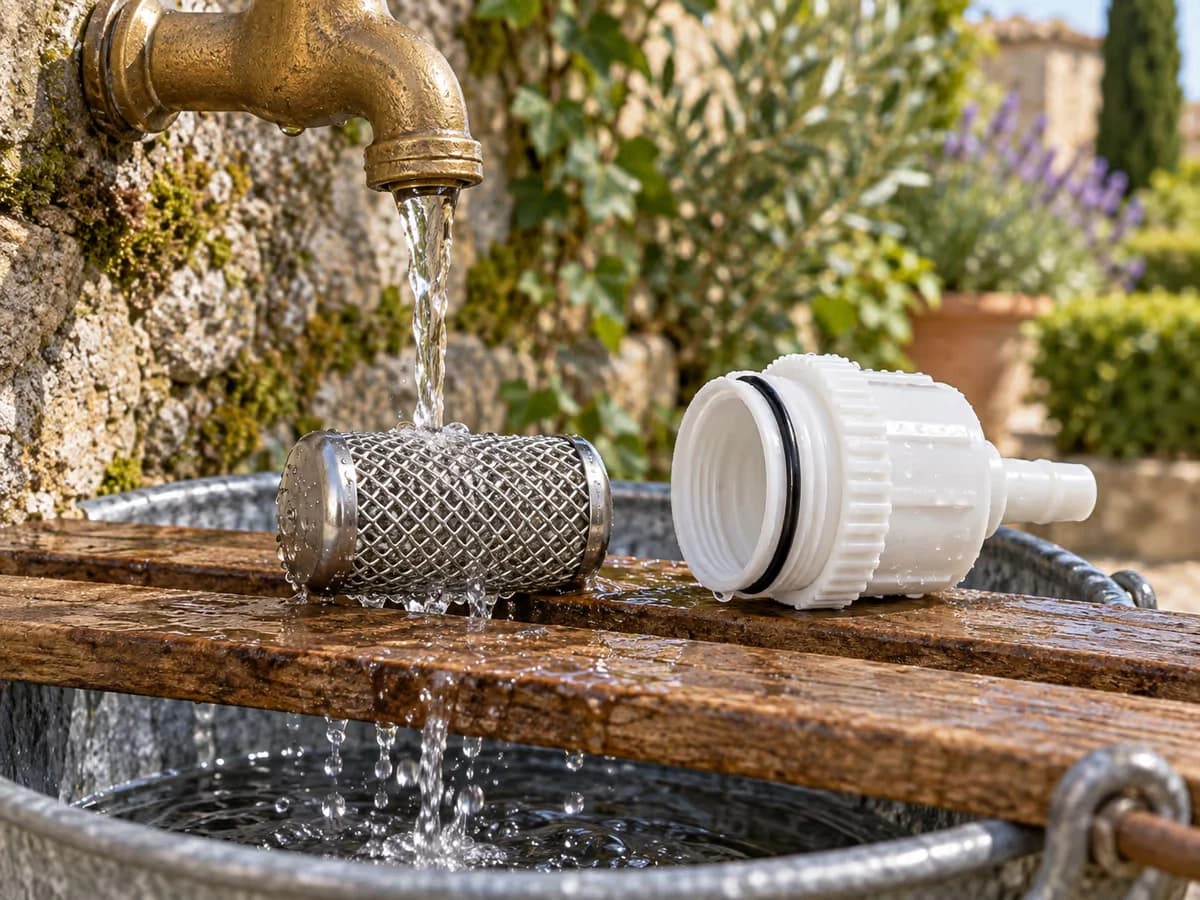

Rien dans le colis ne mesure la charge du tamis : ni manomètre, ni voyant. Le repère est ailleurs. Le débit baisse, la cage se charge, et vous dévissez le collier à la main. La cage sort, le tamis se rince à l'eau claire, le joint reprend sa place, et l'ensemble se revisse à la main. Un tamis qui reste souple et dégagé n'a pas de raison d'être remplacé.
La charge de la cage suit celle de l'eau : une eau claire la laisse propre longtemps, une eau qui remue de la vase la recharge à chaque puisage. Un filtre à visser sur une sortie de cuve prend le relais plus loin dans la ligne. Les deux pièces ne font pas le même travail : la crépine arrête le gros à l'entrée d'eau, le filtre à bocal retient la fraction fine avant le réseau.
Au bout d'un tuyau souple, la crépine inox fait le gros œuvre : elle écarte le sable, les débris et la rouille avant que la pompe ne les avale. Le reste de la filtration se joue plus loin dans la ligne, et l'amorçage sur un clapet. Mesurez le diamètre de votre tuyau, puis achetez la pièce pour ce qu'elle retient.
Questions frequentes
Peut-on monter cette crépine au milieu d'un tuyau sous pression ?
Non. La queue cannelée est faite pour l'extrémité d'un tuyau souple, et le tamis travaille dans l'eau. Pour une sortie de cuve filetée ou un réseau fixe en amont des goutteurs, une ligne à visser et un filtre de tête prennent le relais.
Une crépine suffit-elle à empêcher les goutteurs de se boucher ?
Non. Un goutteur se colmate sur des particules plus fines que ce que la cage retient, et c'est son propre passage, plus que la maille de la crépine, qui fixe la finesse utile. Une cartouche calibrée posée après la pompe traite ce qui a passé la cage.
La crépine reste-t-elle droite dans l'eau, ou flotte-t-elle ?
Elle reste droite : le fond de la cage est alourdi, ce qui maintient le tamis sous la surface au lieu de le laisser flotter. Laissez la pièce descendre au bout du tuyau, elle se place seule dans la cuve, le puits ou la bassine.
Faut-il prévoir un collier de serrage pour le tuyau ?
Non : le colis contient la pièce assemblée et son joint torique, rien d'autre. La tenue sur le tuyau vient des cannelures, qui s'écrasent dans le caoutchouc, et le collier moleté du corps sert à ouvrir la cage pour le rinçage, pas à serrer le tuyau.
Sources
- Haman, D. Z., 2017, Pumps for Florida Irrigation and Drainage Systems, University of Florida, IFAS Extension, CIR832/WI001.
- Lavanholi, R., Oliveira, F. C., de Camargo, A. P., Frizzone, J. A., Molle, B., Ait-Mouheb, N., Tomas, S., 2018, Methodology to Evaluate Dripper Sensitivity to Clogging due to Solid Particles: An Assessment, TheScientificWorldJournal, vol. 2018, article 7697458.
- Natural Resources Conservation Service, 2020, New Jersey Irrigation Guide, United States Department of Agriculture, National Engineering Handbook, part 652.
