Hiverner un arrosage automatique à quatre zones ressemble peu au remisage d'un petit boîtier à une voie : le boîtier lui-même se range en dix minutes, mais quatre circuits attendent derrière, et chacun garde son eau, son filtre et sa panne pour lui. Une paire de piles neuves au printemps, un filtre rincé deux fois l'an, une purge menée sortie par sortie avant les gelées : le calendrier tient en trois rendez-vous. Voici l'ordre qui épargne les vannes, les goutteurs et le robinet.
Quatre circuits derrière un seul boîtier

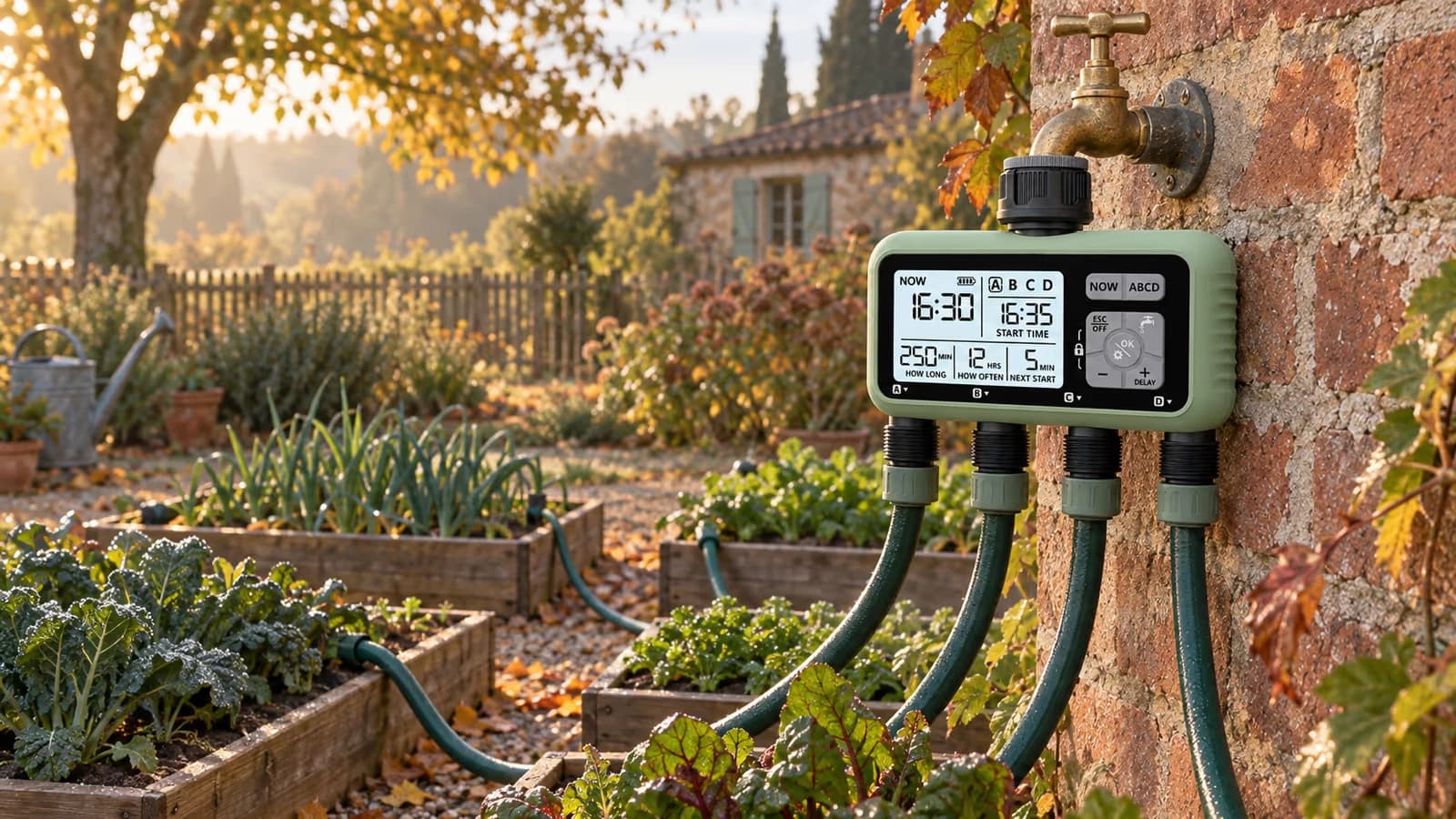

Un boîtier quatre voies commande quatre électrovannes indépendantes depuis une seule horloge. Cette architecture change la lecture de l'entretien. Sur un boîtier à une voie, une absence d'arrosage renvoie toujours au même couple pile-boîtier ; ici, trois zones qui arrosent normalement innocentent d'office l'horloge et l'alimentation. La panne se cherche en aval, sur la voie muette.
Ce partage a une conséquence pratique sur toute la saison : chaque geste d'entretien, du test de printemps à la purge d'automne, se répète par quatre. C'est plus long, et c'est aussi une chance, parce que les quatre voies se comparent entre elles. Une zone qui mouille moins que sa voisine avec le même réglage en dit plus qu'une mesure isolée.
Le budget de piles ne dépend pas du nombre de zones
L'idée reçue veut qu'un boîtier quatre voies mange ses piles quatre fois plus vite. Les mesures déjà rapportées pour le boîtier à une voie donnent l'inverse : l'ouverture d'une vanne tire des pointes jusqu'à 140 milliampères pendant un dixième de seconde, tandis que la veille de l'horloge réclame 0,3 milliampère sans interruption. Sur une journée de quatre zones, huit départs, les brefs appels des vannes pèsent environ deux cents fois moins que la seule veille. Dans l'essai, deux piles ordinaires totalisant environ 1200 mAh ont couvert un trimestre d'irrigation.
Le nombre de voies ne vide donc pas la paire ; le temps passé sous tension, si. La paire de piles AA se change au printemps, avant la reprise, et une paire entamée depuis la saison précédente ne finira pas la suivante. L'essai portait sur un contrôleur de vanne piloté par piles, pas sur ce boîtier précis : ce sont les ordres de grandeur qui se transportent, la pointe brève contre la veille continue, et ils suffisent à fixer le rythme.

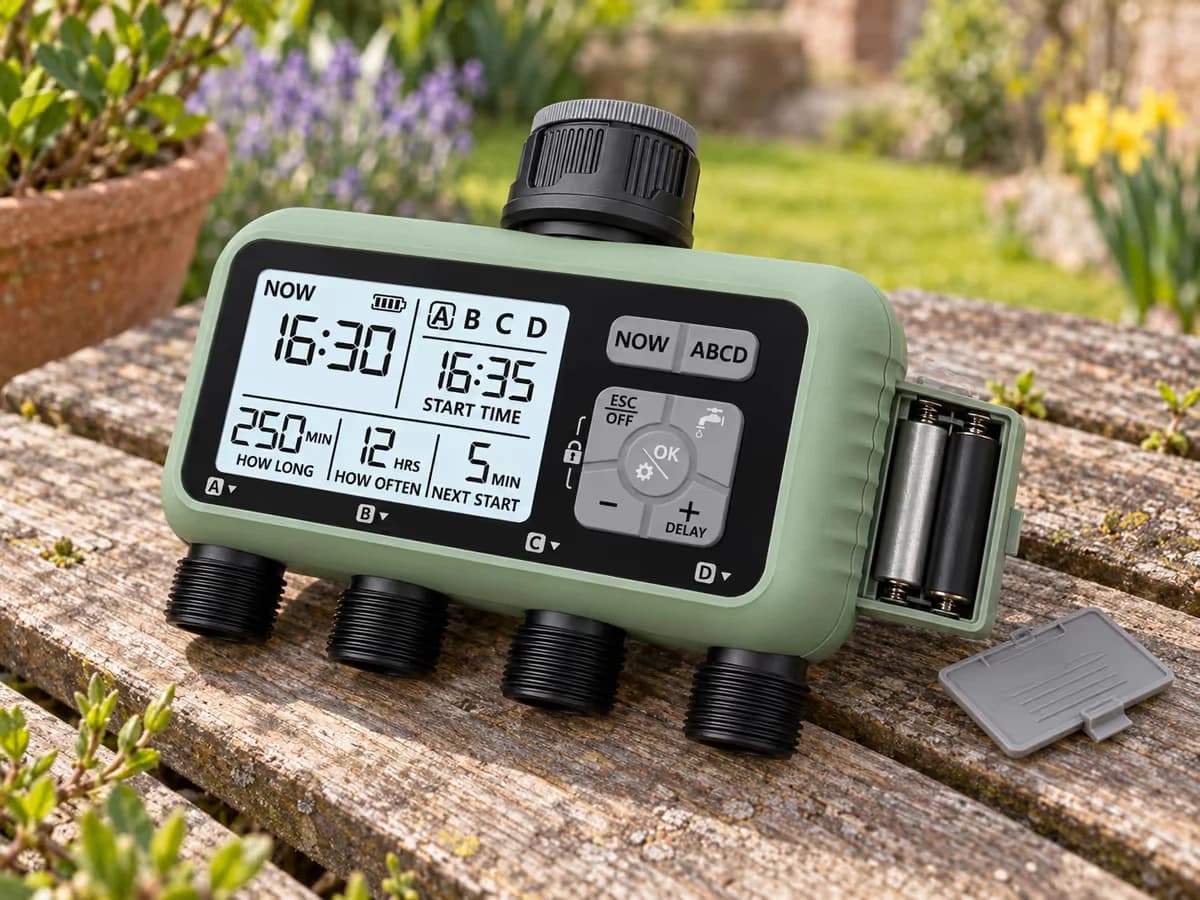

La fiche du modèle fixe le rendez-vous au printemps, en mars plutôt qu'en juin, avant que la saison ne démarre. Les piles se remplacent ensemble, jamais une seule des deux, et le compartiment se referme derrière son joint, le seul rempart entre les contacts et l'humidité d'un été entier contre un mur nord.
Une zone muette alors que les trois autres arrosent
C'est la panne propre aux boîtiers multivoies, et elle se diagnostique dans un ordre fixe. Commencez par lancer un cycle d'essai manuel sur la voie silencieuse : si la vanne s'ouvre à la commande directe mais saute ses horaires, l'écart entre la pointe d'ouverture et la veille explique le symptôme, une paire fatiguée garde de quoi tenir l'affichage, pas forcément la manœuvre. Des piles neuves tranchent la question en deux minutes.
Si la vanne reste muette même en manuel, regardez du côté de l'eau. Le filtre lavable logé à l'entrée retient les particules du réseau avant qu'elles n'atteignent les vannes, et les goutteurs qui suivent, dont les passages mesurent 0,2 à 2 mm, supportent encore moins les sédiments. Un filtre encrassé réduit le débit sur la voie la plus demandée avant de toucher les autres. Démontez-le, rincez-le à l'eau claire, remontez-le. Le même rinçage se planifie deux fois par an de toute façon, à la remise en route et avant le remisage, parce que toute eau, du réseau ou d'une cuve, transporte des particules en suspension.

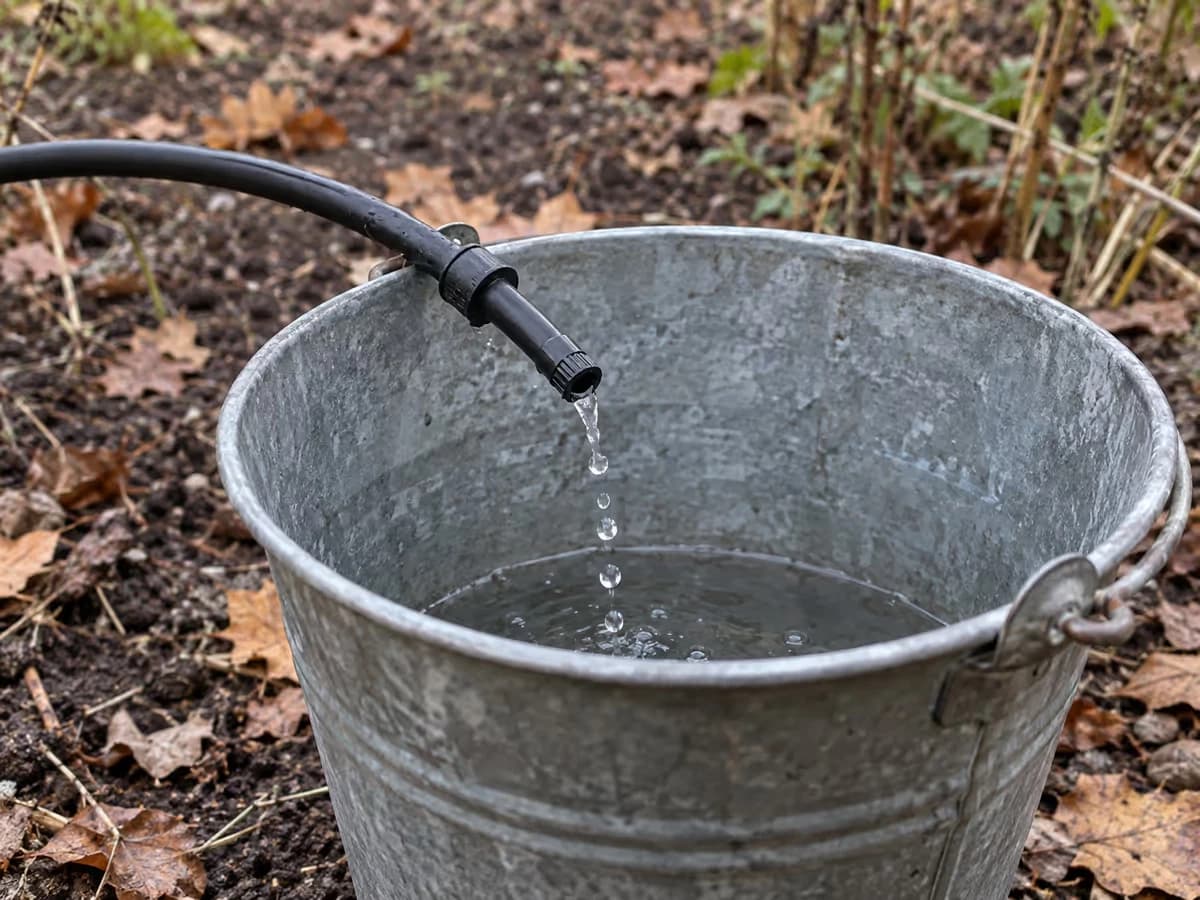

La voie muette n'est pas toujours en panne fermée. Parfois elle arrose, mais moins que ses trois voisines réglées pareil, et le goutteur terminal de la ligne rend son diagnostic : ouvert au-dessus d'un seau, il doit donner un filet régulier. Un débit qui faiblit sur la seule voie la plus longue du jardin désigne le colmatage progressif, celui qui s'installe entre deux rinçages de filtre et que la comparaison entre zones révèle avant l'œil du jardinier.
Reste la pression. La fiche fixe un plancher de 1 bar pour que les vannes solénoïdes s'ouvrent en entier, et les réseaux domestiques français en fournissent couramment de 2 à 4. Un branchement sur cuve, sur puits ou en fond de propriété peut passer sous ce seuil aux heures de forte consommation, et la vanne la plus défavorisée le montre la première. Vérifiez enfin le raccord propre à la zone, celui qui a pris un coup de tondeuse ou s'est dévissé à demi : une fuite extérieure prive la ligne de pression sans aucun témoin à l'écran.
À l'automne, raccourcir avant d'arrêter
Les durées réglées en juillet ne valent plus rien dès que les nuits rallongent. Reprenez chaque voie séparément : le potager ralentit avant la haie, les jardinières exposées avant les vivaces à l'ombre. La baisse se conduit d'abord par le nombre de départs, deux par jour au plus fort de l'été sur ce boîtier : retirez le second, celui de soirée, avant de rogner les durées du matin, et jugez sur la terre le lendemain à midi plutôt que sur les feuilles le soir. Un sol encore frais à un centimètre sous la surface n'a rien demandé.
Quand le ciel s'annonce chargé, l'appui long sur la touche « + » arme le report pluie : le départ suivant est sauté, rien à reprogrammer. Le geste convient aux pluies passagères de septembre ; l'arrêt définitif se décide lui sur les gelées matinales répétées, pas sur une nuit fraîche isolée.
Pour la méthode de descente mois par mois, les pourcentages de printemps et d'automne établis pour l'irrigation par l'extension de l'État de Washington donnent un cadre, et le découpage d'un jardin en zones cohérentes explique pourquoi la haie et le potager ne suivent pas la même courbe. Sur quatre voies, l'exercice prend un quart d'heure, une durée par ligne.
Avant les gelées : la purge dans l'ordre des sorties
Vient le vrai rendez-vous de l'hiver. La vidange du boîtier et son stockage hors gel tiennent en cinq minutes et sont déjà décrits pas à pas pour ce modèle. Autour du boîtier, la liste de fin de saison publiée par l'extension coopérative du Nouveau-Mexique garde tout son poids : l'eau prisonnière gèle, abîme l'appareil et parfois le robinet lui-même, et le débranchement du tuyau n'est pas négociable. Retirez les piles, nettoyez le filtre une dernière fois, puis occupez-vous du réseau.
La purge se conduit sortie par sortie. Ouvrez les extrémités des lignes en commençant par la plus haute, pour que chaque tronçon se vide dans le suivant, et soutenez les portions basses, celles où l'eau s'accumule quand tout semble vide. L'eau qui gèle en se dilatant fend les assemblages les plus rigides. Un jardinier de l'université de l'Illinois l'a appris à ses dépens : au premier passage de printemps, des jets en fontaine surgissaient de ses lignes, aux endroits précis où l'eau avait fendu les raccords plastiques. Retirez ces raccords rigides, ils ne passent pas l'hiver en place, et débranchez le tuyau resté au robinet.
Si l'entrée du boîtier s'est entartrée au fil de la saison, le détartrage au vinaigre décrit pour les minuteurs se transpose ici sur la seule zone d'entrée, filtre retiré. Le boîtier vidé, ses piles et ses raccords réunis dans une boîte finissent au sec dans un abri qui ne gèle pas.
La remise en route, une sortie après l'autre

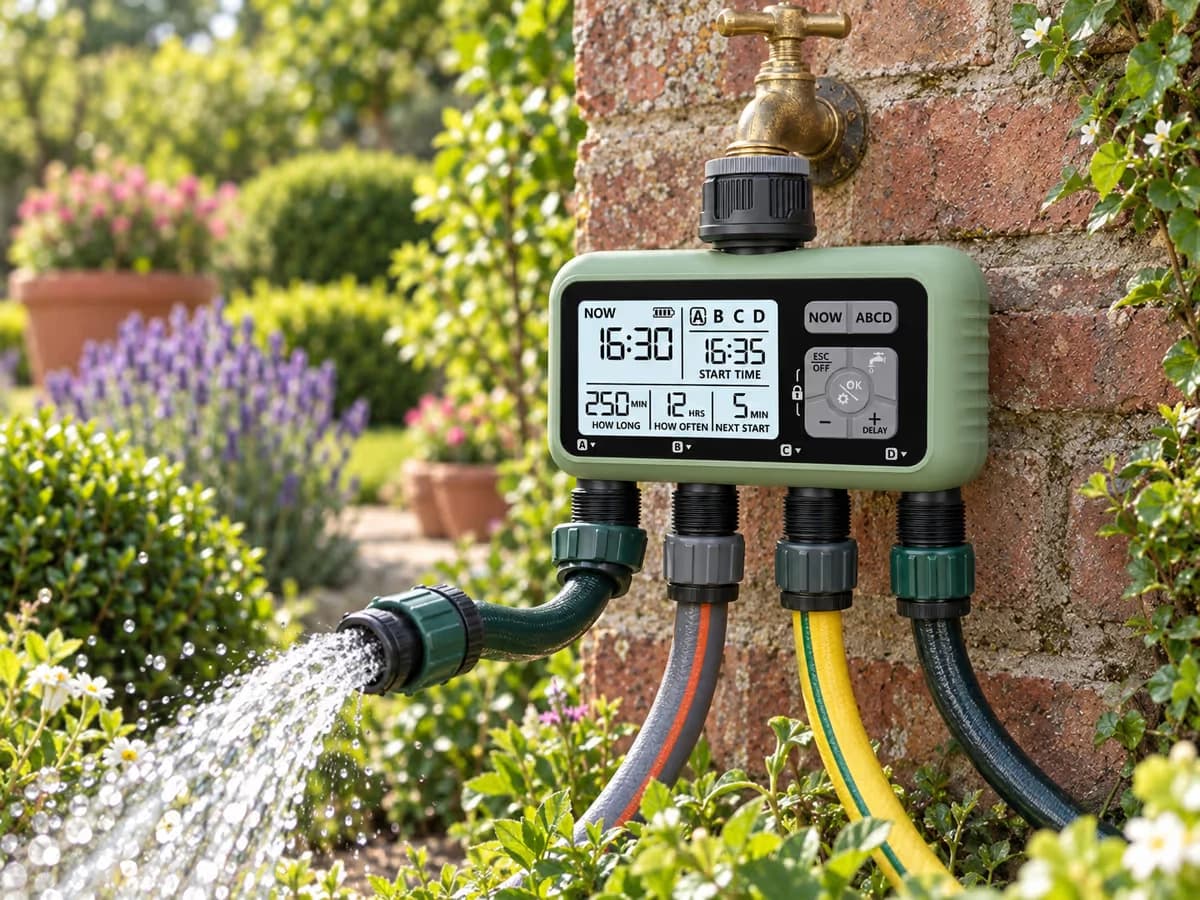

Au printemps, la remise en route se mérite : paire de piles neuve, joint du raccord contrôlé, vissage à la main, arrêté au point dur. Le filetage du robinet mérite un coup d'œil avant le boîtier, un voile de calcaire ou un sable fin logé dans les spires finit en fuite lente au premier essai. Puis un cycle d'essai par voie, dans l'ordre des sorties. Quatre essais, pas un seul, parce que la voie qui fuit au raccord ou celle dont le goutteur terminal s'est bouché pendant l'hiver ne se révèle que seule en marche. Chaque essai se regarde du début à la fin, au niveau du raccord d'abord, à l'extrémité de la ligne ensuite : l'eau doit sortir partout à peu près en même temps.
Un réseau de goutteurs derrière le boîtier se rince de la même façon, à l'extrémité ouverte, avant que les goutteurs du kit ne reprennent leur poste. Comptez une demi-heure tout compris pour quatre voies, un seau et une clé pour les raccords les plus récalcitrants.
Quatre voies allongent un peu le remisage, et l'expliquent mieux : chaque circuit sert de témoin à son voisin, la comparaison remplace l'instrument de mesure. Une fois l'eau chassée ligne par ligne, le printemps ne réserve plus de mauvaise surprise au premier cycle d'avril.
Questions frequentes
Peut-on purger les quatre circuits sans air comprimé ?
Oui, sur un réseau de surface. Dévissez les raccords aux quatre sorties, ouvrez les extrémités des lignes et laissez la gravité faire, en soutenant les portions basses. Le soufflage à l'air ne se justifie que sur une ligne enterrée, et il se pousse alors depuis le boîtier vers l'extrémité ouverte.
Les électrovannes vides craignent-elles quand même le gel ?
En surface, une vanne vidée ne craint rien. Si vos vannes sont enterrées dans un regard, l'extension du Nouveau-Mexique conseille de fermer les vannes en amont et de garnir le regard de paille avant les grands froids.
Le report pluie remplace-t-il la baisse des durées en septembre ?
Non, ils ne jouent pas le même rôle. Le report saute un départ isolé, cinq secondes d'appui sur la touche « + », et le même geste l'annule ; la baisse des durées, elle, traite la saison entière.
Le changement de piles efface-t-il les programmes des quatre zones ?
Non, le boîtier conserve ses réglages pendant la coupure, vous n'avez pas à reprogrammer les quatre voies. Profitez du passage pour sécher la trappe et vérifier les contacts si le compartiment a pris l'humidité.
Sources
- Wen N., Li D., Ma D., Ding Q., 2010, A Wireless Intelligent Valve Controller for Agriculture Integrated Irrigation System, 4e conférence Computer and Computing Technologies in Agriculture, archive ouverte HAL.
- Organisation des Nations unies pour l'alimentation et l'agriculture, chapitre 6, Irrigation localisée, manuel de formation numéro 3, Irrigation Water Management.
- New Mexico State University, Cooperative Extension Service, 2004, Clean the Garden in Late Fall and Protect Irrigation Systems, Melon Patch, numéro de novembre 2004.
- University of Illinois Extension, 2020, How to winterize outdoor plumbing, irrigation, hoses, spigots, blog Good Growing.
