Un manche de bêche, une échelle, un vélo d'atelier : trois objets longs et lourds qui n'ont rien à faire par terre. Les crochets muraux pour outils lourds répondent à ce besoin en apparence simple, à condition de savoir ce qu'on leur demande. Car sur un crochet, la pièce visible n'est que le dernier maillon d'une chaîne qui commence dans le mur, et c'est le mur qui décide. Ce guide s'attache donc à ce qui se passe avant la vis : la forme de la pièce, et le support qui la reçoit. C'est là que se joue la différence entre un outil suspendu pour dix ans et un outil retourné au sol.
Ce qui décide avant le crochet
Un crochet en fer, même épais, vissé dans un support qui ne tient pas, tombera avec le support. Des essais d'arrachement ont été menés sur six ancrages scellés dans des panneaux de maçonnerie ancienne, montés en briques pleines sur mortier de chaux, avec des tiges filetées M16 scellées sur 350 mm de profondeur. La capacité calculée à partir de la résistance au cisaillement de la maçonnerie donnait 24 kN en moyenne. La charge maximale mesurée en essai atteint 55 kN en moyenne, et les auteurs relèvent des valeurs mesurées supérieures d'environ 70 % aux valeurs calculées. La rupture, elle, se produit le plus souvent à l'interface entre le scellement et le matériau qui le reçoit.
Ces ancrages n'ont rien à voir avec un crochet de 110 mm : le chiffre n'est pas transposable, et il ne faut pas le transposer. Ce qu'il montre, c'est où se situe la capacité. Elle appartient au couple que forment la fixation et le support, pas à la pièce métallique seule. Un crochet vissé dans une cloison creuse avec la cheville du premier tiroir tient par politesse.
La forme en U, et ce qu'elle change pour un manche

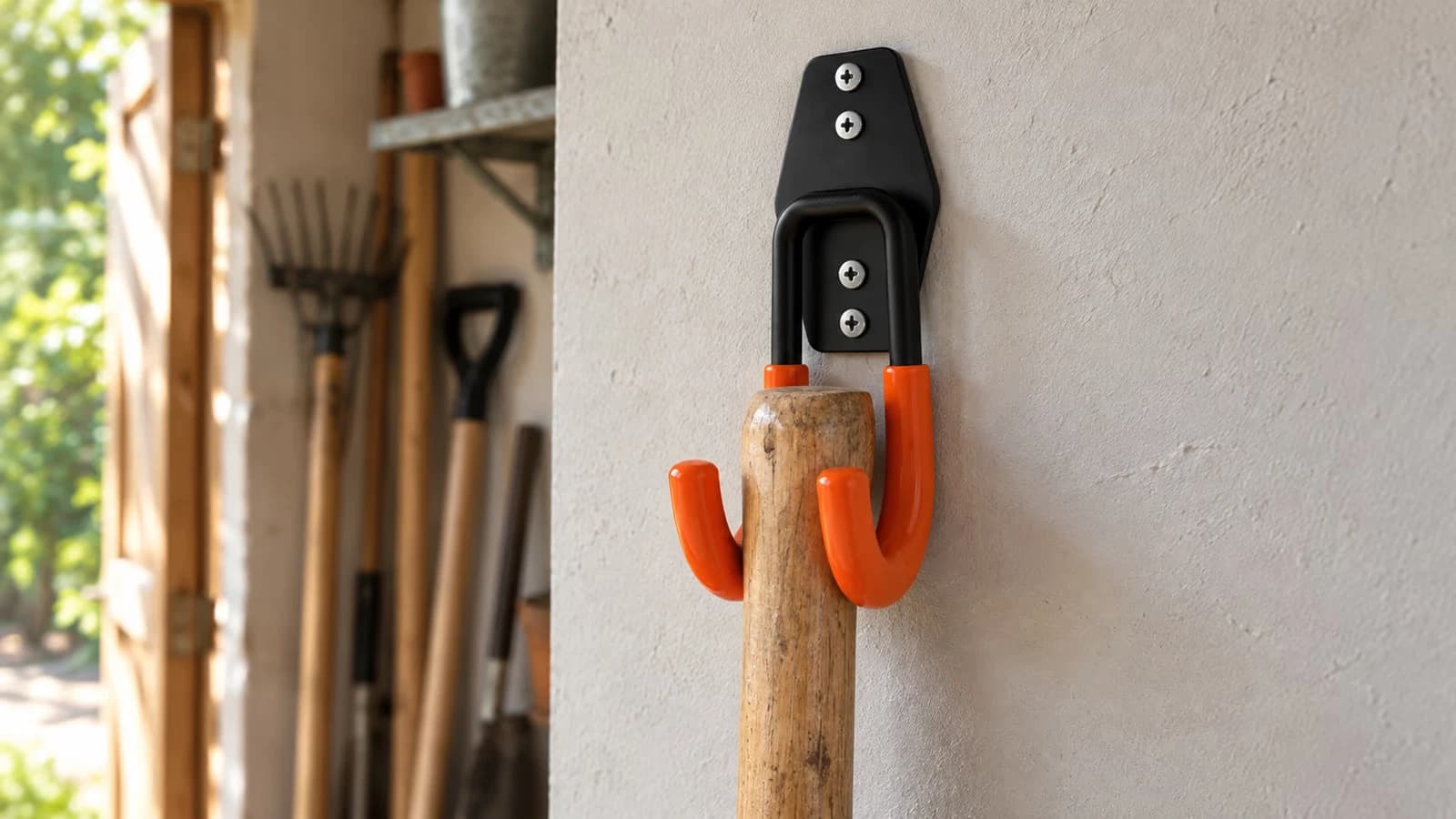

Un crochet à un seul bras coudé retient un objet par un point. Le manche posé dessus garde un degré de liberté : il peut basculer sur le côté, glisser le long du bras, et finir en travers du mur. La forme en U ferme ce degré de liberté. Deux bras parallèles remontent de la platine, le manche se loge entre eux et repose sur les deux à la fois. Il reste d'aplomb contre le mur.
Trois cotes décrivent cette forme. La largeur utile de 70 mm mesure l'écart entre les deux bras, donc la place disponible pour l'objet. L'ouverture de 40 mm est le passage : elle laisse descendre un manche courant avec du jeu, ce qui compte pour le poser et le reprendre d'une seule main. La hauteur totale de 110 mm, platine comprise, situe le berceau au-dessus du point d'ancrage et détermine à quelle distance du sol l'outil va pendre.
Reste le contact. Les deux bras sont gainés d'un manchon souple orange, qui empêche le fer de marquer un manche verni, limite le glissement de l'objet dans le creux et supprime le bruit métallique quand on décroche l'outil. Sur un manche en bois, ce détail se voit au bout de quelques saisons : un appui métallique finit toujours par créer une marque à l'endroit où l'outil repose.
Le support : plein, creux, ou en plaque
Trois familles de murs, trois comportements, et la cheville qui va bien dans l'une ne vaut rien dans l'autre. Le béton, la pierre, la brique pleine et le parpaing plein sont des supports pleins : la fixation travaille dans la masse. Le parpaing creux, la brique creuse et le carreau de plâtre sont des supports creux : il faut une cheville qui s'épanouit ou qui prend derrière la paroi. La plaque de plâtre et le panneau mince forment un troisième cas, celui qui déçoit le plus.
Une étude menée sur des plaques de plâtre vissées sur montants acier décrit ce qui se passe dans ce cas : le cœur de gypse s'écrase, les cartons se déchirent, puis le trou s'agrandit. Deux détails de ces essais se transposent tels quels. Une vis posée dans l'interface entre le cœur de gypse et le carton laisse un des deux cartons hors du chemin de reprise des efforts, ce qui coûte jusqu'à 16 % de capacité. Et une vis non vissée à fond, dont la tête ne plaque pas la surface, perd jusqu'à 23 % de capacité, faute du confinement que la tête apporte.
Sur une plaque, un crochet ne tient donc correctement que si la fixation atteint l'ossature derrière, ou si elle prend appui derrière la plaque. Si vous vissez, arrêtez-vous quand la platine est plaquée : une vis laissée à peine desserrée coûte près d'un quart de la capacité.
La platine et ses quatre trous

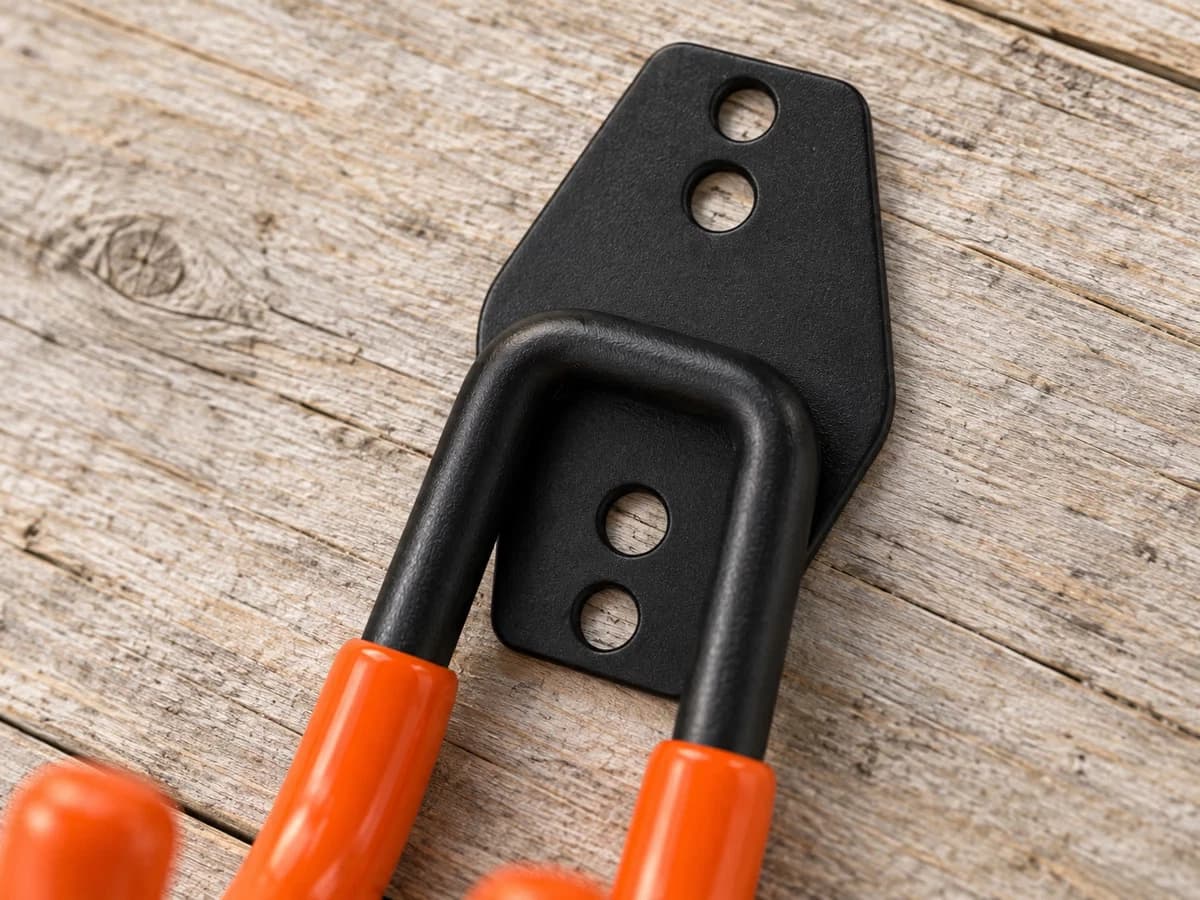

Une platine de crochet mural porte deux trous en haut et deux sur le rabat, quatre au total. La raison est mécanique. Une fixation à deux points laisse un axe de rotation entre les deux vis : dès que la charge n'est pas parfaitement centrée, la pièce pivote autour de cet axe et le crochet s'incline. Quatre points suppriment ce basculement et gardent la platine plaquée sur toute sa surface, au lieu de la faire travailler sur une arête. Sur une pierre saillante ou un joint en relief, une platine qui ne porte que sur ses points hauts met la vis en flexion là où elle devrait travailler en traction.
Les quatre trous laissent aussi une marge de rattrapage. Si un perçage tombe dans un joint creux, vous décalez la platine de quelques centimètres et repartez sur quatre trous neufs, sans élargir celui qui a raté. Sur les 500 avis que nous avons lus pour cette référence, deux seulement parlent des trous : l'un les trouve trop proches du bord, l'autre se contente d'un produit conforme. Aucun ne signale de casse, de rouille précoce ni de déformation.
Où l'accrocher : le mur compte plus que le revêtement
Le corps est en fer, avec un revêtement antirouille annoncé. Un revêtement retarde le démarrage de la corrosion ; il ne rend pas la pièce insensible à l'eau. Ce démarrage suppose une pellicule d'eau à la surface du métal, qui ne se forme pas dans l'air sec. Pour le fer, le seuil d'humidité relative critique se situe autour de 60 %, et la corrosion s'installe dès 70 % en l'absence de polluants dans l'air.
La conséquence est un critère d'emplacement, pas de produit. Un mur sec de garage, d'atelier ou d'abri aéré laisse la pièce tranquille. Un mur froid de cave, où la condensation s'installe et ne sèche pas, attaquera le revêtement le premier. Avant de percer, touchez le mur un matin d'hiver : froid et humide au toucher, ce mur n'est pas le bon. Le manchon orange, lui, protège le manche des marques et limite le glissement ; il ne protège pas le fer.
Les formats voisins, et quand ils conviennent mieux
Un crochet reprend un outil, un seul. Sur un mur qui compte huit manches, huit crochets feront le travail, à 17,90 € l'unité, mais il faudra huit repérages, huit perçages et huit platines à aligner. Pour un pan complet, un rail ou un râtelier à crochets se pose d'un seul tenant et se repère en une fois.
Deux autres formats de la famille répondent à des cas voisins. Pour les outils qui quittent l'abri pour le fond du jardin, un sac de rangement suit l'outil là où aucune fixation ne peut aller. Pour un tuyau d'arrosage, qui se range enroulé plutôt que suspendu, un enrouleur mural travaille en traction sur un support mobile. Un crochet dédié n'a d'intérêt que si l'on tient la règle qui va avec, celle d'un emplacement par outil : une place, un manche.
Ce qui se vérifie sur la fiche avant de commander
Le contenu du colis. Un crochet, et un jeu de vis et de chevilles. Pas de lot, pas de barre, pas de râtelier : si vous voulez trois crochets, c'est trois commandes. La quincaillerie arrive avec chaque pièce, et les acheteurs la citent souvent comme la bonne surprise du colis.
Les cotes. 70 mm de largeur utile, 40 mm d'ouverture, 110 mm de hauteur totale platine comprise. Mesurez avant ce que vous voulez suspendre, en particulier l'épaisseur de la partie qui descendra entre les bras.
Les trous. Quatre, sur une platine plate, ce qui garde la pièce d'aplomb.

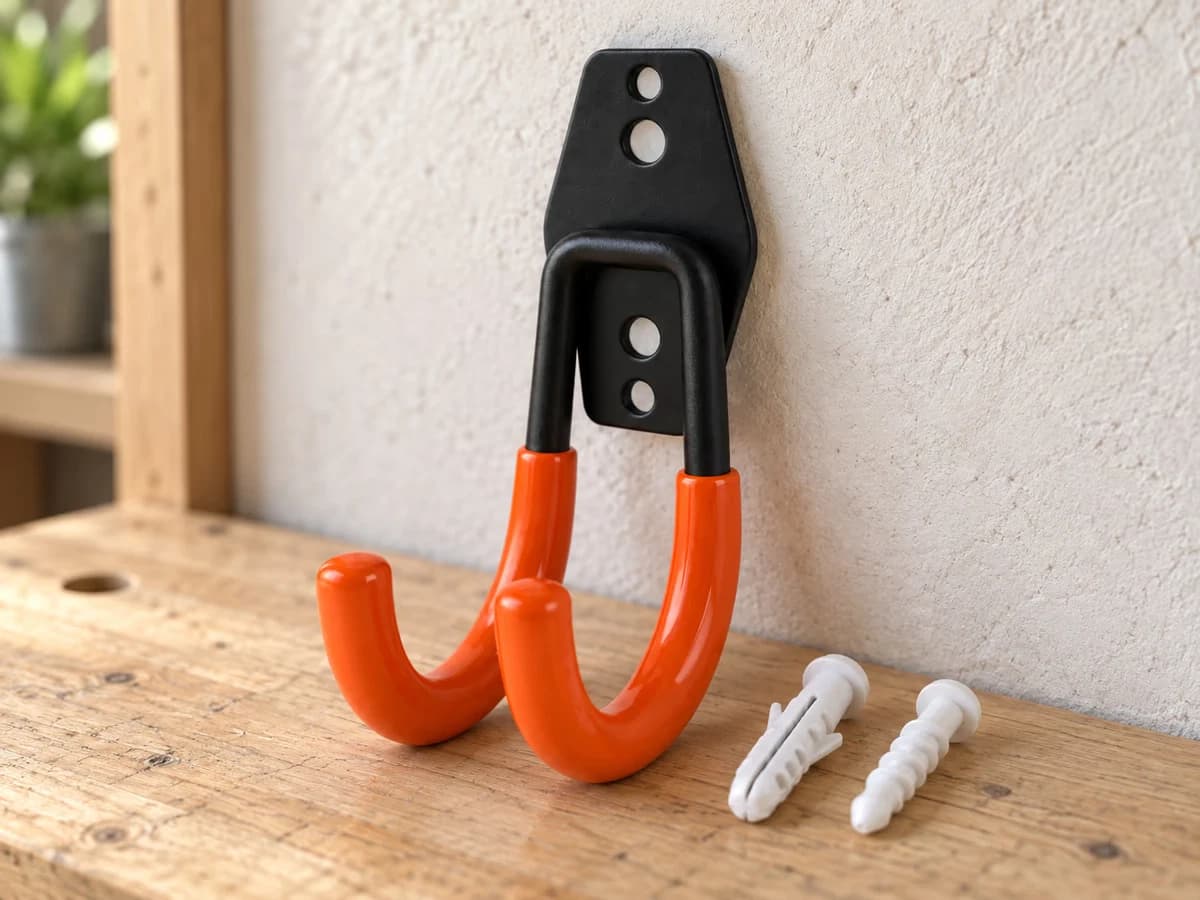

La fixation. Les vis et les chevilles sont fournies, mais la bonne cheville dépend de votre mur, et celle du colis ne convient pas forcément à un support creux, fissuré ou en plaque. C'est le seul point du produit que vous devez adapter vous-même.
Ce qui n'est annoncé nulle part : le poids. La fiche ne donne aucune charge maximale, et il n'y a pas d'estimation à reconstituer à sa place : la tenue de cette pièce dépend du mur et du mode de fixation plus que du fer. Votre préparation porte donc sur le support, pas sur le crochet.
Le retour reste ouvert 30 jours après réception, et la garantie légale court sur 2 ans. Le crochet mural en U vendu à l'unité est à 17,90 €.
Ce qu'il faut retenir
- Sur un crochet mural, la pièce est le dernier maillon : le support et la fixation décident de ce qui tient.
- La forme en U à deux bras parallèles garde un manche d'aplomb, là où un crochet à un seul bras le laisse basculer.
- Une platine à quatre trous reste plaquée contre le mur et ne pivote pas autour de deux vis.
- Sur une plaque de plâtre, la fixation doit atteindre l'ossature, et la tête de vis doit plaquer sans écraser.
- La cheville se choisit sur le support ; un mur sec vaut mieux qu'un revêtement annoncé.
Questions frequentes
À quelle hauteur fixer le crochet pour qu'un manche long ne touche pas le sol ?
Ne calculez pas, marquez. Présentez l'outil contre le mur, à l'endroit voulu, et faites une croix au crayon là où le manche doit reposer. La pièce mesure 110 mm de haut, platine comprise : c'est la hauteur du berceau, pas celle du bas de la platine, et votre repère doit se prendre au creux des deux bras. Comptez ensuite le tiers bas de l'outil, jamais son extrémité : un manche posé près de sa pointe bascule. Une fois le trou percé, il reste visible : mieux vaut une marque au crayon effacée qu'un trou décalé.
La cheville fournie ne mord pas dans mon mur, que faire ?
Cela veut dire que la cheville ne correspond pas au support, pas que le crochet est en cause. N'élargissez surtout pas le trou déjà percé pour y loger une cheville plus grosse : un trou élargi ne tient plus rien, et vous ne pouvez pas revenir en arrière. Décalez la platine de quelques centimètres, percez neuf dans un matériau sain, et prenez une fixation adaptée à ce que vous avez devant vous : à expansion dans un parpaing creux, à frapper dans le plein, dans l'ossature si le mur est en plaque. Le colis contient un jeu de vis et de chevilles, il n'impose pas ce jeu.
Comment aligner trois crochets commandés séparément ?

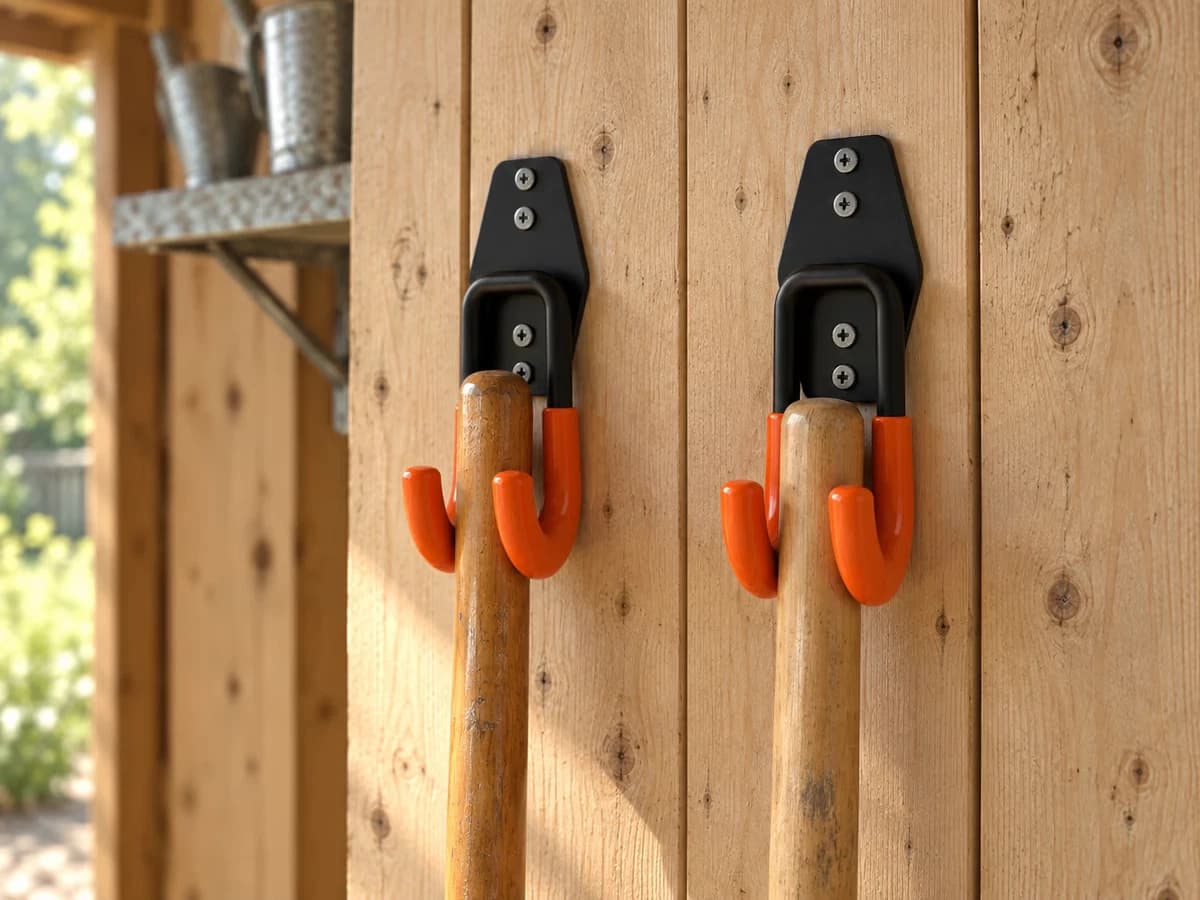

La pièce se vend à l'unité, donc trois outils demandent trois commandes et trois jeux de quincaillerie. Tirez d'abord un trait de niveau sur toute la longueur, puis posez chaque platine sur le trait et reportez ses quatre trous au crayon avant de percer quoi que ce soit. Percer crochet par crochet, en avançant, revient à reporter l'erreur du premier sur les suivants. Laissez enfin la largeur d'un outil entre deux platines : les bras mesurent 70 mm de largeur utile, deux manches voisins se toucheraient sinon.
Ce crochet tient-il autre chose qu'un outil de jardin ?
La pièce ne sait pas ce que vous lui confiez. Elle demande une partie rigide, à peu près cylindrique, assez étroite pour descendre entre les deux bras, et un mur qui accepte la fixation. Sur les photos d'acheteurs, on voit surtout un vélo, une échelle et des chaises pliantes, c'est-à-dire tout ce qui encombre le sol d'un garage. Le nom du produit parle d'outils de jardin parce que c'est son usage le plus courant, pas parce qu'une autre charge serait interdite.
Sources
Les mécanismes cités dans ce guide s'appuient sur les sources ouvertes suivantes, consultables par leur lien.
- Paganoni, S. et D'Ayala, D. (2014). Testing and design procedure for corner connections of masonry heritage buildings strengthened by metallic grouted anchors. Engineering Structures, 70, p. 278-293. DOI 10.1016/j.engstruct.2014.03.014.
- Innella, F., Luo, F. J. et Bai, Y. (2018). Capacity of screw connections between plasterboard panels and cold-formed steel for modular buildings. Journal of Architectural Engineering, 24(4), 04018031. DOI 10.1061/(ASCE)AE.1943-5568.0000338.
- Badea, G. E., Cret, P., Lolea, M. et Setel, A. (2011). Studies of carbon steel corrosion in atmospheric conditions. Acta Technica Corviniensis, Bulletin of Engineering, fascicule 4, p. 25-30, ISSN 2067-3809.
